Wolf Zubehörset Rohbau DN160 für Schlauchsystem 75mm, 150m für CWL-F-300 Excellent

Name: Wolf Zubehörset Rohbau DN160 für Schlauchsystem 75mm, 150m für CWL-F-300 Excellent
Brand: WOLF GmbH
SKU: 2577607Z15
Price: 1639.0 EUR
Availability: LimitedAvailability

Das Wolf Zubehörset Rohbau für Schlauchsystem enthält alles, was Sie für den Anschluss des Lüftungsgerätes CWL-F-300 Excellent von Wolf benötigen.

1.639,00 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Set
Versandart: Spedition
Artikelnummer: 2577607Z15
Lieferzeit: 28 - 50 Werktage

Wolf Zubehörset Rohbau DN160 für Schlauchsystem 75mm für CWL-F-300 Excellent

Das Zubehörset Rohbau DN160 vom bekannten deutschen Hersteller Wolf bietet Ihnen höchste Qualität und lässt sich einfach und zügig montieren. Vom robusten Luftverteilerschlauch über den Klickverbinder bis zum Anschlussteil für das Ventil ist alles dabei, was Sie für einen erfolgreichen Anschluss Ihres CWL-F-150 Excellent Lüftungsgerätes benötigen. Die ausgewählten Komponenten sind exakt aufeinander abgestimmt und ermöglichen Ihnen so für eine reibungslose und zeitsparende Montage.

Die Produktelemente im Überblick:

Luftverteilschlauch
Klickverbinder
Dichtringe
Luftverteiler mit 9 Stutzen
Anschlussteil für Ventil
Klickringe

WOLF Klickring DN75/63 Beutel a 10 St., für CWL
Anschlussmaß:	DN75/63
Verbindung:	zug- und druckfest
Materialeigenschaften:	Antistatisch und antimikrobiell; lebensmittelecht
Prüfung/Zertifizierung:	TÜV Süd bzw. ISEGA

WOLF Luftverteiler DN160 für CWL-F-300 2x9 Stutzen DN75/63 mit 5 Rohrkappen
ISO-Rohranschluss:	DN 160 über Bundringe (1800444)
Gerätekompatibilität:	CWL-F-300 Excellent
Material:	Metall
Oberfläche:	gepulvert
Farbe:	weiß (RAL 9010)
Ausführung:	mit Schalldämmelementen
Stutzen laut Titel:	2x9 Stutzen DN75/63
Rundkanalanschluss laut Beschreibung:	9x DN 75
Stutzen laut Beschreibung:	Jeweils 9 Stutzen DN63 für Zu- und Abluft
Länge (ohne Stutzen):	600 mm
Breite (ohne Stutzen):	642 mm
Höhe:	312 mm

WOLF Klickverbinder für Schlauch DN75/63 antistatisch/antimikrobiell
Schlauchanschluss:	DN75/63
Rundkanalanschluss:	DN 75
Material:	Kunststoff
Verbindung:	werkzeuglos, zweier Rundkanäle
Systemdichtheit:	+-2.000 Pa
Dichtheitsklasse:	D n. DIN EN 12237 bzw. ATC2 n. EN 16798-3
Brandverhalten:	Klasse E n. EN 13501-1
Betriebstemperatur:	-20 - + 60C
Druckfestigkeit:	bis 200 mm Beton
Materialeigenschaften:	Antistatisch und antimikrobiell; lebensmittelecht
Prüfung/Zertifizierung:	TÜV Süd bzw. ISEGA
Anschlussvoraussetzung:	Klick- und Dichtring notwendig

WOLF Dichtring für Schlauch DN75/63 Beutel a 10 St.
Schlauchanschluss:	DN75/63

WOLF Anschlussteil für Schlauch DN75/63 Ventil DN125, 90Grad, L:325mm
Schlauchanschluss:	DN75/63
Ventilanschluss:	DN125
Winkel:	90Grad
Material:	Kunststoff
Verbindung:	werkzeuglos
Kanalanschlüsse:	bis zu zwei Rundkanäle DN 75
Ausführung:	Eine Öffnung mit Stopfen verschlossen
Stutzenlänge:	325 mm
Systemdichtheit:	+-2.000 Pa
Dichtheitsklasse:	D n. DIN EN 12237 bzw. ATC2 n. EN 16798-3
Brandverhalten:	Klasse E n. EN 13501-1
Betriebstemperatur:	-20 - + 60C
Druckfestigkeit:	bis 200 mm Beton
Materialeigenschaften:	Antistatisch und antimikrobiell; lebensmittelecht
Prüfung/Zertifizierung:	TÜV Süd bzw. ISEGA
Anschlussvoraussetzung:	Klick- und Dichtring für Kanalverbindung notwendig

WOLF Luftverteilerschlauch DN75/63 50m Rolle
Nennmaß:	DN75/63
Länge:	50m
Material:	PE-HD
Innenoberfläche:	glatt
Systemdichtheit:	+-2.000 Pa in Verbindung mit weiteren Komponenten
Dichtheitsklasse:	D n. DIN EN 12237 bzw. ATC2 n. EN 16798-3
Brandverhalten:	Klasse E n. EN 13501-1
Betriebstemperatur:	-20 - + 60C
Druckfestigkeit:	bis 200 mm Beton
Materialeigenschaft:	Lebensmittelechtes Material
Durchmesser außen:	75 mm
Durchmesser innen:	63 mm
Max. Volumenstrom:	34 m3/h
Min. Biegeradius:	150 mm

Zubehörset Rohbau für das Lüftungsgerät CWL-F-300
Mit ISO-Rohr DN 160 und Schlauchsystem 75 mm
Mit 150 Metern Schlauch
Für ein gesundes und frisches Raumklima
Einfach zu montieren

Wofür wird das Wolf Zubehörset Rohbau DN160 für Schlauchsystem 75mm, 150m verwendet?

Das Set enthält alle Komponenten, die für den Anschluss des Lüftungsgerätes CWL-F-300 Excellent von Wolf in der Rohbauphase benötigt werden.

Wie viele Meter Luftverteilerschlauch sind im Set enthalten?

Im Set sind insgesamt 150 Meter Luftverteilerschlauch enthalten, aufgeteilt in drei Rollen à 50 Meter.

Sind die Komponenten antistatisch und antibakteriell beschichtet?

Ja, sowohl der Luftverteilerschlauch als auch der Klickverbinder verfügen über eine antistatische/antibakterielle Beschichtung.

Was ist im Set enthalten?

Enthalten sind unter anderem 3x Luftverteilerschlauch DN75/63 (je 50 m), 10x Anschlussteile für Ventile DN125, 3x Dichtringbeutel (je 10 Stück), 3x Klickverbinder, 2x Klickringbeutel (je 10 Stück) sowie 1x Luftverteiler DN160 mit 9 Stutzen DN75/63 und 5 Rohrkappen.

Für welches Lüftungsgerät ist dieses Set konzipiert?

Es ist speziell für das Lüftungsgerät CWL-F-300 Excellent von Wolf konzipiert.

Wie viele Anschlüsse bietet der enthaltene Luftverteiler?

Der Luftverteiler DN160 verfügt über 9 Stutzen DN75/63.

Wozu dienen die mitgelieferten Rohrkappen?

Die 5 Rohrkappen verschließen nicht genutzte Stutzen am Luftverteiler.

Wie viele Anschlussteile für Ventile sind im Set enthalten?

Im Set sind 10 Anschlussteile für Schlauch DN75/63 mit Ventilanschluss DN125 (90°, Länge 325 mm) enthalten.

Ist für die Montage zusätzliches Dichtmaterial im Set enthalten?

Ja, im Set sind 3 Beutel mit je 10 Dichtringen für den Schlauch DN75/63 sowie 2 Beutel mit je 10 Klickringen enthalten.

Für welche Bauphase ist das Set gedacht?

Das Set ist für die Rohbauphase der Installation konzipiert.

Für welche Nennweite ist der Luftverteilerschlauch in diesem Set ausgelegt?

Der Schlauch hat die Nennweite DN75/63.

Worin unterscheidet sich der Luftverteiler in diesem Set von anderen Wolf-Rohbausets?

Der Luftverteiler ist speziell für die CWL-F-300 mit der Anschluss-Nennweite DN160 und 9 Stutzen ausgelegt, anstelle des sonst üblichen 16-Stutzen-Verteilers DN125-180.

Warum wird ein Klickverbinder zusammen mit einem Klickring verwendet?

Der Klickverbinder verbindet zwei Schlauchenden, während der Klickring für die zusätzliche Sicherung und luftdichte Fixierung der Steckverbindung sorgt.

Welche Sicherheitshinweise sind bei der Montage zu beachten?

Alle Warnhinweise aus der Bedienungsanleitung sind bei Montage und Inbetriebnahme zu befolgen, bestimmte Arbeiten sollten nur von Fachpersonal durchgeführt werden.

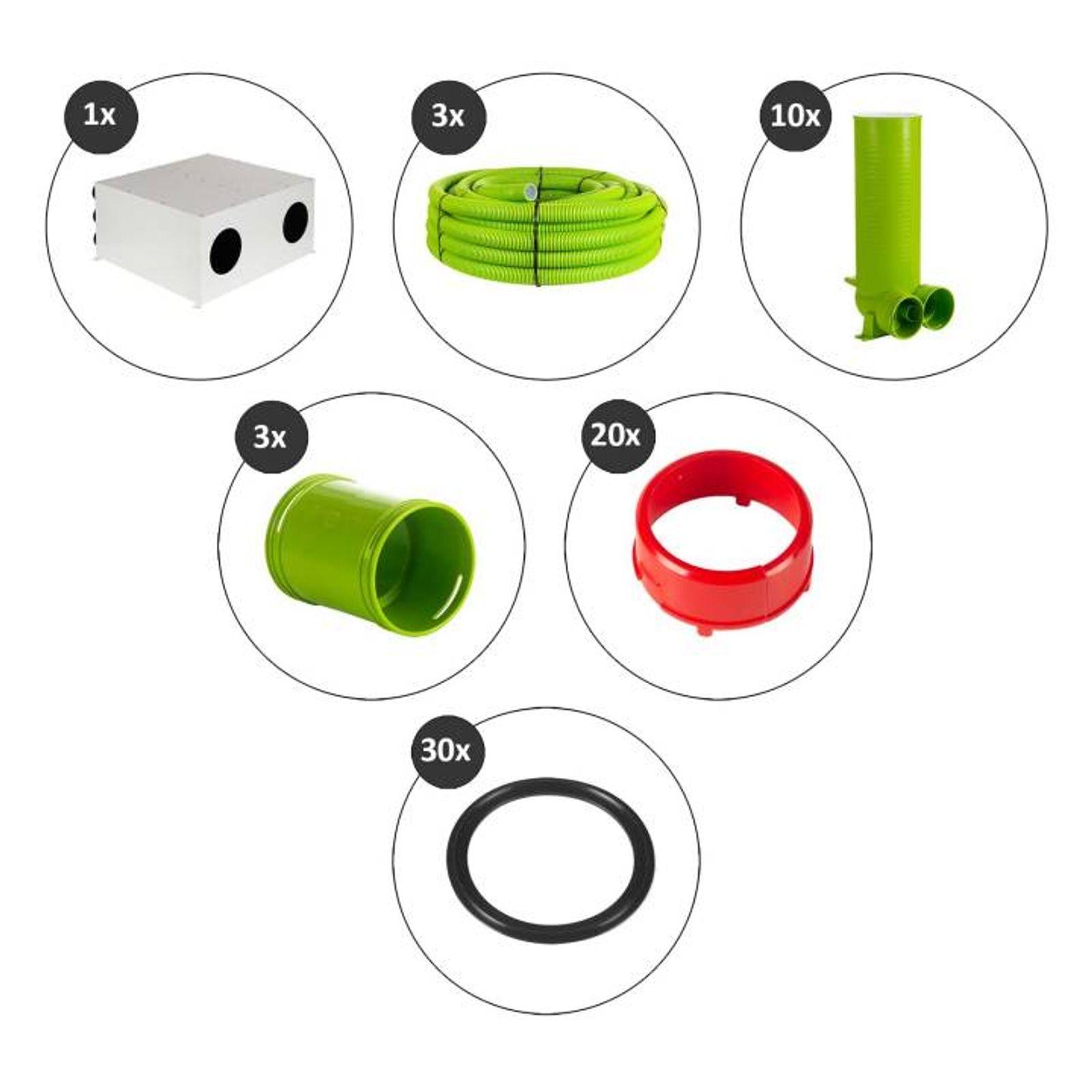

3x Luftverteilschlauch DN75/63, 50 m
3x Klickverbinder für Schlauch DN75/63
30x Dichtring für Schlauch DN75/63
1x Luftverteiler DN160 mit 9 Stutzen DN75/63
10x Anschlussteil für Ventil DN125
20x Klickring DN75/63
