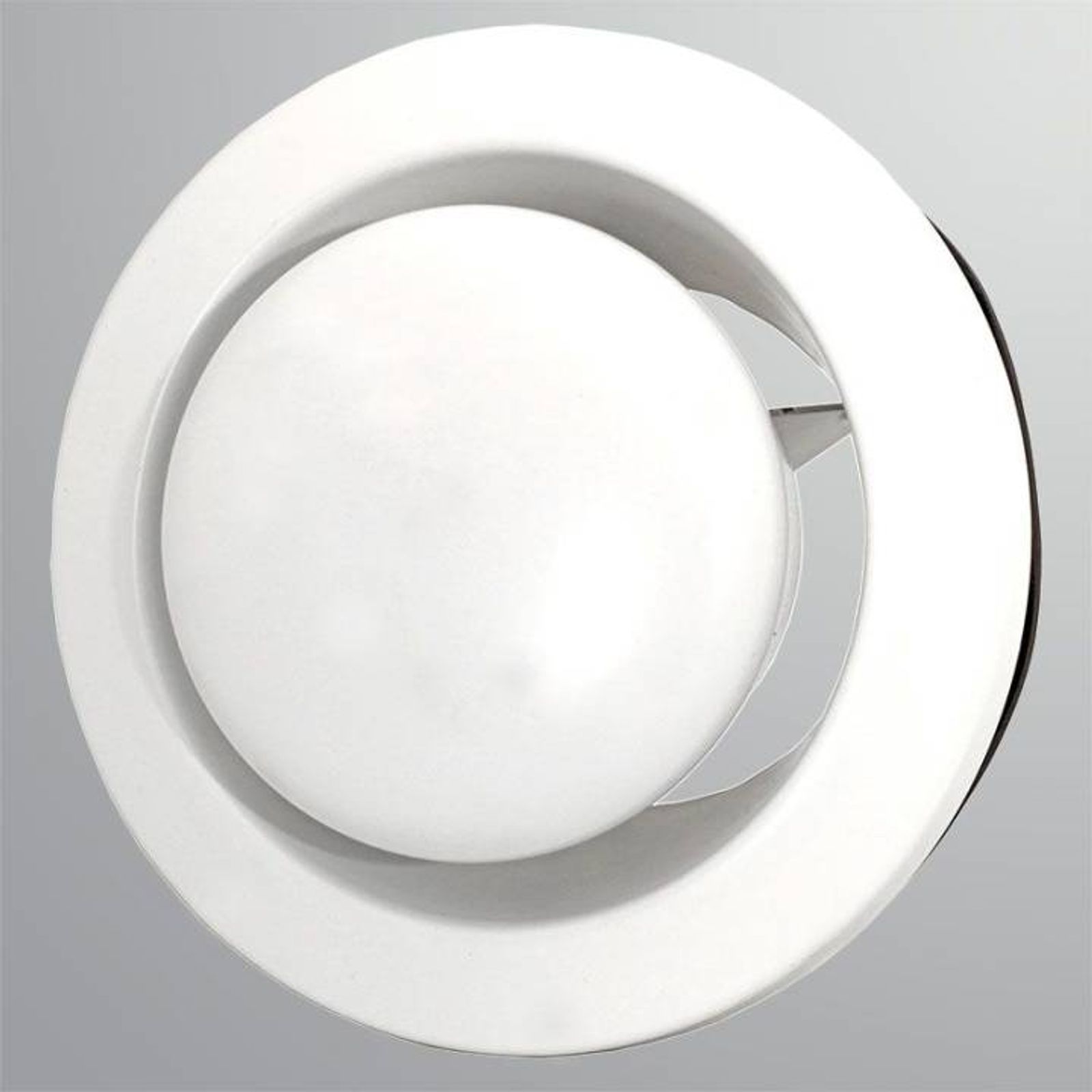

Zehnder Abluft Tellerventil STB-1-125

Name: Zehnder Abluft Tellerventil STB-1-125
Brand: Zehnder
SKU: 705512521
Price: 29.9 EUR
Availability: InStock
Rating: 5.0 (5 reviews)

Das Zehnder Abluft-Tellerventil STB-1-125 arbeitet äußerst leise und zeichnet sich durch seine hohe Dichtigkeit aus. Dank der Reguliervorrichtung lässt sich die Luftmenge stufenlos einstellen.

29,90 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 705512521
Lieferzeit: 1 - 3 Werktage

Zehnder Ablulft-Tellerventil

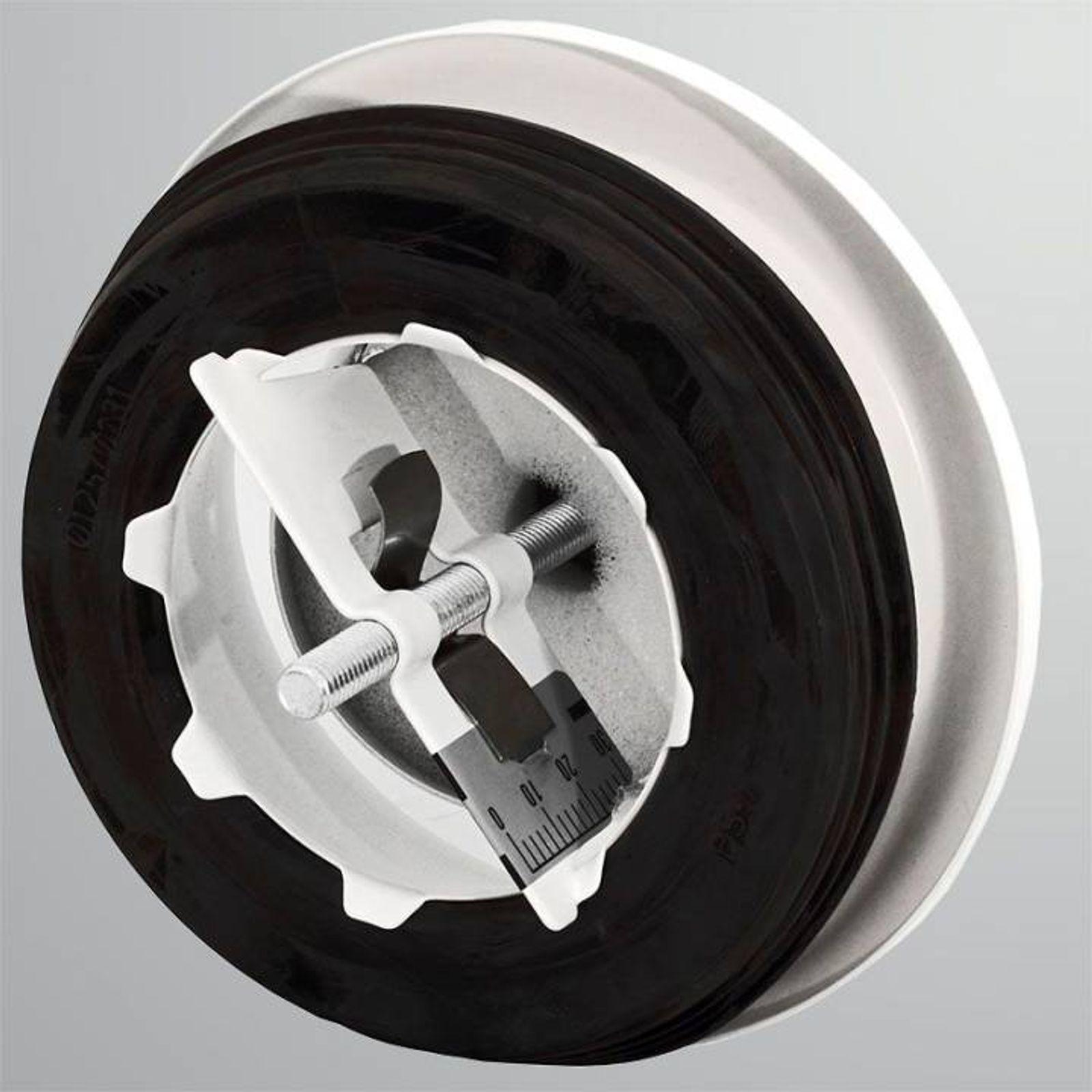

Das Abluft-Tellerventil STB-1-125 von Zehnder, aus pulverbeschichtetem Stahlblech für den Einbau in Wände und Decken, zeichnet sich durch einen besonders niedrigen Geräuschpegel und eine hohe Dichtigkeit aus. Die Luftmenge kann mittels Reguliervorrichtung stufenlos eingestellt und fixiert werden. Durch die abnehmbare Frontplatte ist die Regulierungsvorrichtung leicht zu erreichen und auch das Reinigen und Ablesen des Ventils wird so erheblich erleichtert.

Passend für alle Komponenten mit der Nennweite DN 125.

Bitte beachten Sie, dass das Tellerventil ausschließlich für den Einbau in Wand oder Decke geeignet ist.

Material: Stahlblech (pulverbeschichtet)
Farbe: weiß
Anschluss: DN 125
Gesamtdurchmesser: Ø 142 mm
Gewicht: 360 g
Druckverlust: 10 Pa bei 40 m³/h
Schalldämpfung: 10 dB bei 1000 Hz (bei Öffnung 30 mm)

Wofür wird das Zehnder Abluft-Tellerventil STB-1-125 verwendet?

Das Tellerventil dient als Abluftauslass in einer zentralen Wohnraumlüftungsanlage und wird in Wand oder Decke eingebaut. Es zeichnet sich durch einen besonders niedrigen Geräuschpegel und eine hohe Dichtigkeit aus.

Wie wird die Luftmenge am Ventil eingestellt?

Die Luftmenge lässt sich über eine Reguliervorrichtung stufenlos einstellen. Dabei wird üblicherweise der Ventilteller gedreht, um den Luftdurchlass zu vergrößern oder zu verkleinern.

Kann die eingestellte Luftmenge fixiert werden?

Ja, die einmal eingestellte Luftmenge lässt sich über die Reguliervorrichtung fixieren. So bleibt die gewünschte Einstellung auch nach dem Reinigen oder Ablesen des Ventils erhalten.

Wofür ist die abnehmbare Frontplatte gut?

Durch die abnehmbare Frontplatte ist die Reguliervorrichtung leicht zugänglich, was das Reinigen und Ablesen des Ventils erheblich erleichtert. Damit lässt sich das Ventil auch ohne Spezialwerkzeug warten.

Für welche Nennweite ist das Ventil ausgelegt?

Das Ventil ist passend für alle Komponenten mit der Nennweite DN 125. Damit lässt es sich in gängige Lüftungskanalsysteme dieser Größe integrieren.

Kann das Ventil auch in einen Lüftungskanal statt in Wand/Decke eingebaut werden?

Nein, das Tellerventil ist ausschließlich für den Einbau in Wand oder Decke geeignet. Für einen Kanaleinbau werden andere Bauteile benötigt.

Wie groß ist der Gesamtdurchmesser des Ventils?

Der Gesamtdurchmesser des Tellerventils beträgt Ø 142 mm. Diese Angabe ist wichtig für die Planung der passenden Öffnung in Wand oder Decke.

Welchen Druckverlust verursacht das Ventil?

Der Druckverlust liegt bei 10 Pa bei einem Luftvolumenstrom von 40 m³/h. Dieser Wert ist bei der Auslegung des gesamten Lüftungssystems zu berücksichtigen.

Wie stark dämpft das Ventil den Schall?

Bei einer Öffnung von 30 mm erreicht das Ventil eine Schalldämpfung von 10 dB bei 1000 Hz. Damit trägt es zu einer ruhigeren Geräuschkulisse im belüfteten Raum bei.

Aus welchem Material besteht das Ventil?

Das Ventil besteht aus pulverbeschichtetem Stahlblech. Diese Beschichtung sorgt für eine langlebige und pflegeleichte Oberfläche.

Welche Farbe hat das Ventil?

Das Tellerventil ist in Weiß gehalten. Diese neutrale Farbe fügt sich unauffällig in die meisten Deckengestaltungen ein.

Wie schwer ist das Ventil?

Das Ventil wiegt 360 g. Damit ist es leicht genug, um es mit den üblichen Befestigungsmitteln in Wand oder Decke sicher zu montieren.

Warum sollte man die Luftmenge nicht ohne Messgerät frei nach Gefühl einstellen?

Für eine korrekte Einstellung der Lüftungsanlage wird üblicherweise ein Luftstrommessgerät benötigt, mit dem jedes Ventil auf den berechneten Wert eingeregelt wird. Da sich Änderungen an einem Ventil auf den Luftvolumenstrom der anderen Ventile auswirken können, ist nach jeder Anpassung eine erneute Kontrolle sinnvoll.

Gibt es passende Filter für dieses Ventil?

Ja, für die Nennweite DN 125 ist ein passendes Luftfilter-Set der Klasse G3 im 10er-Pack erhältlich. Damit lässt sich die angesaugte Luft zusätzlich filtern.

Wer sollte den Einbau und die Einstellung des Ventils vornehmen?

Montage, Erstinbetriebnahme, Inspektion und Wartung sollten gemäß den Herstellerhinweisen von autorisiertem Fachpersonal durchgeführt werden. Das gilt besonders für die exakte Einregulierung der Luftmenge im Zusammenspiel mit den übrigen Ventilen der Anlage.

1 x Zehnder Abluft Tellerventil STB-1-125

705512521-Technische-Spezifikation-Zehnder-Abluft-Tellerventil-STB
