Zehnder Reduzierstück mit Dichtungen DN 200 auf DN 160

Name: Zehnder Reduzierstück mit Dichtungen DN 200 auf DN 160
Brand: Zehnder
SKU: 990326349
Price: 20.6 EUR
Availability: InStock

Zehnder Reduzierstück aus verzinktem Stahlblech mit zwei Dichtungen zum Anschluss von Komponenten mit dem Anschlussmaß DN 200, bzw. DN 160.

20,60 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 990326349
Lieferzeit: 1 - 3 Werktage

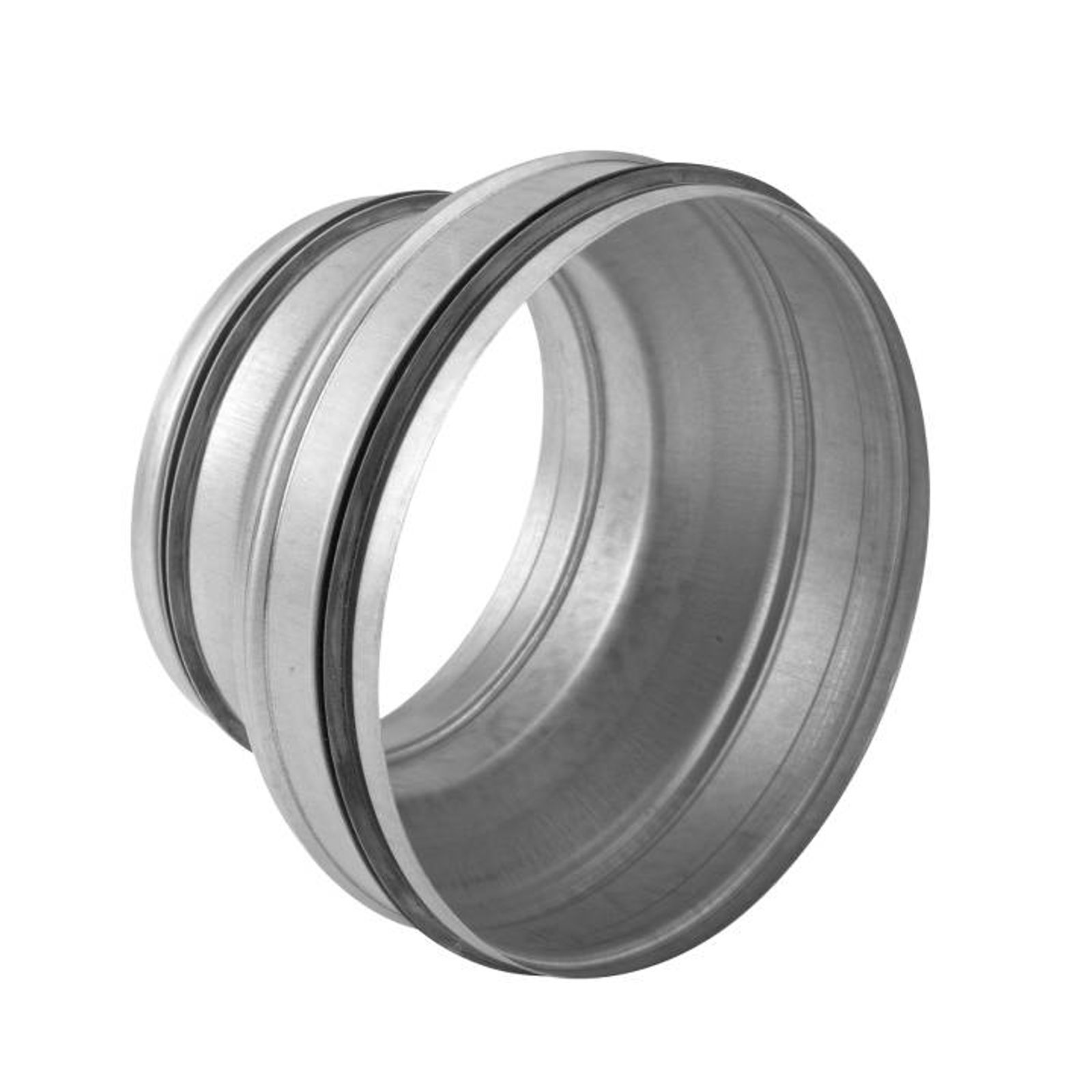

Zehnder Reduzierstück mit Dichtungen DN 200 auf DN 160

Zehnder Reduzierstück aus verzinktem Stahlblech mit zwei Dichtungen zum Anschluss von Komponenten mit dem Anschlussmaß DN 200 bzw. DN 160.

Typ: ZE Reduzierstück mit Dichtungen DN 200/160
Länge: 112 mm
Durchmesser Stutzen DN 200: 198 mm
Länge Stutzen DN 200: 40 mm
Durchmesser Stutzen DN 160: 158 mm
Länge Stutzen DN 160: 40 mm
Material: verzinktes Stahlblech

Wofür wird das Zehnder Reduzierstück DN 200 auf DN 160 verwendet?

Das Reduzierstück verbindet Lüftungskomponenten mit dem Anschlussmaß DN 200 mit Bauteilen der Nennweite DN 160.

Aus welchem Material besteht das Reduzierstück?

Es besteht aus verzinktem Stahlblech.

Sind Dichtungen im Lieferumfang enthalten?

Ja, dem Reduzierstück liegen zwei Dichtungen bei, jeweils eine für die DN-200- und die DN-160-Seite.

Welche Gesamtlänge hat das Reduzierstück?

Die Gesamtlänge beträgt 112 mm.

Welche Abmessungen haben die beiden Anschlussstutzen?

Der DN-200-Stutzen hat einen Durchmesser von 198 mm und eine Länge von 40 mm, der DN-160-Stutzen einen Durchmesser von 158 mm bei ebenfalls 40 mm Länge.

Kann das Reduzierstück in beide Richtungen eingebaut werden?

Ja, das Bauteil verbindet die beiden Nennweiten unabhängig von der Luftströmungsrichtung.

Ist für die Montage zusätzliches Dichtmaterial erforderlich?

Nein, die beiliegenden Dichtungen reichen für eine luftdichte Verbindung an beiden Anschlussseiten aus.

In welchem Zusammenhang wird dieses Reduzierstück häufig eingesetzt?

Es wird beispielsweise verwendet, wenn beim Zehnder Fassadensystem ComfoVent 180 DN 200 geräteseitig ein Anschluss auf DN 160 vorgesehen ist.

Gibt es das Reduzierstück auch für andere Nennweitenübergänge?

Ja, Zehnder bietet auch Reduzierstücke für die Übergänge DN 160 auf DN 150 und DN 200 auf DN 180 an.

Wie wird das Reduzierstück montiert?

Das Reduzierstück wird auf die beiden zu verbindenden Rohrenden gesteckt, die beiliegenden Dichtungen sorgen für die luftdichte Verbindung.

Welche Sicherheitshinweise sind bei der Montage zu beachten?

Alle Warnhinweise aus der Bedienungsanleitung sind bei Montage und Inbetriebnahme zu befolgen, bestimmte Arbeiten sollten nur von Fachpersonal durchgeführt werden.

Ist das Reduzierstück auch für den nachträglichen Einbau in ein bestehendes Lüftungssystem geeignet?

Ja, sofern die Anschlussmaße DN 200 und DN 160 übereinstimmen, lässt sich das Reduzierstück auch nachträglich einsetzen.

Wie erkenne ich, ob ich dieses Reduzierstück in meinem System benötige?

Ein Reduzierstück wird benötigt, wenn zwei Lüftungskomponenten mit unterschiedlichem Anschlussmaß, hier DN 200 und DN 160, direkt miteinander verbunden werden sollen, etwa bei Außen- und Fortluftanschlüssen mit größerem Rohrdurchmesser.

1x Reduzierstück mit Dichtungen DN 200/160
