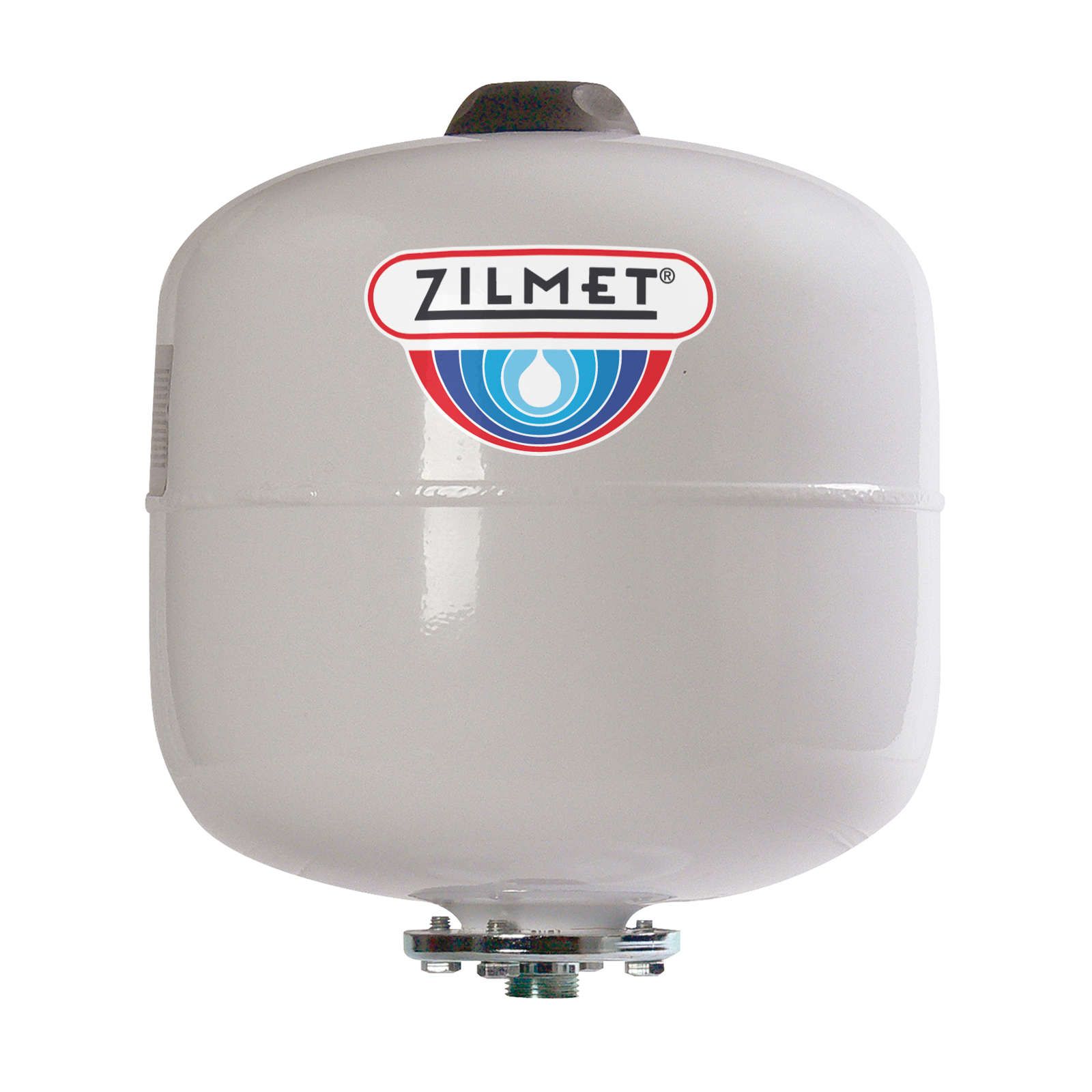

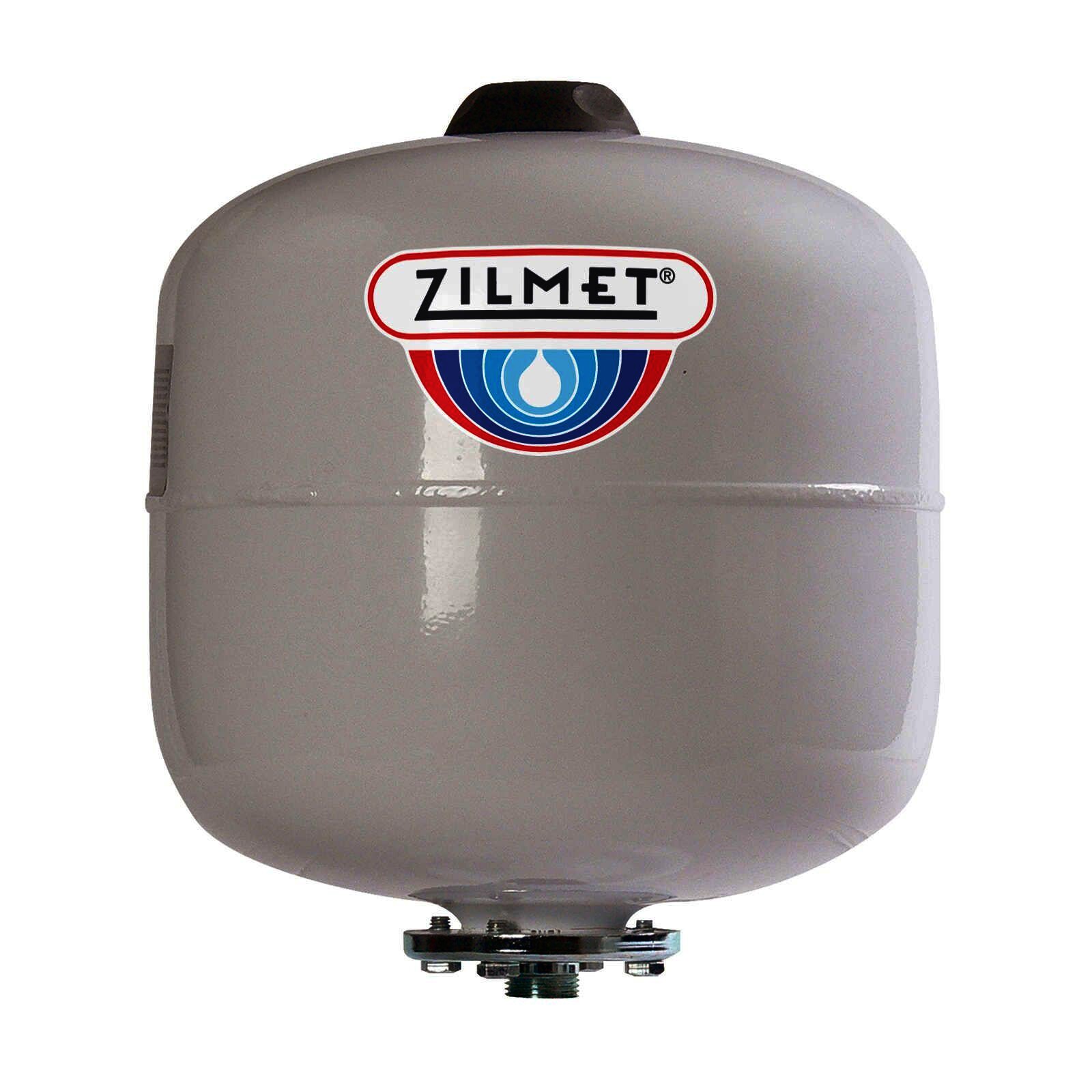

Zilmet Ausdehnungsgefäß ZILFLEX HY PRO 12 mit Edelstahlflansch für Sole-Wärmepumpen (12 Liter)

Zilmet Ausdehnungsgefäß ZILFLEX HY PRO 12 mit Edelstahlflansch für Sole-Wärmepumpen (12 Liter)

68,84 €

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 11H0001202
Lieferzeit: 1 - 3 Werktage

Zilmet Ausdehnungsgefäß ZILFLEX HY PRO 12 mit Edelstahlflansch für Sole-Wärmepumpen (12 Liter)

Die Lösung für den Einsatzbereich im Solekreis der Wärmepumpe: HY PRO

Herkömmliche Heizungsgefäße sind für den Einsatz im Solekreis nicht geeignet, da das hohe Korrosionsrisiko zu Wanddurchbrüchen führen kann. HY PRO ist die Lösung! Mit speziell gefertigtem Systemanschluss als einziges medienberührtes Bauteil neben der Membrane bietet das Ausdehnungsgefäß ZILFLEX HY PRO optimalen Korrosionsschutz.

Membran-Druckausdehnungsgefäß nach Druckgeräterichtlinie 2014/68/EU und DIN EN 13831
Zum Einsatz im Solekreis der Wärmepumpe
Mit Innenbeschichtung und Blasenmembrane
Edelstahlflansch
Mit EG-Baumusterzertifikat

Volumen:	12 l
Max. Anlagentemperatur:	-10 bis +110 °C
Max. Membranbelastung:	+70 °C
Max. Betriebsüberdruck:	10 bar
Vordruck:	1,5 bar
Abmessungen
Durchmesser:	270 mm
Höhe:	296 mm
Anschluss:	G 3/4"

Wofür wird ein Ausdehnungsgefäß im Solekreis einer Wärmepumpe benötigt?

Ein Ausdehnungsgefäß gleicht die Volumenschwankungen der Sole aus, die durch Temperaturänderungen im Erdreich entstehen. Ohne diesen Ausgleich könnte der Druck im Solekreis stark schwanken, was die Dichtungen von Verschraubungen und Anschlüssen belasten würde.

Warum sind normale Heizungs-Ausdehnungsgefäße nicht für den Solekreis geeignet?

Herkömmliche Ausdehnungsgefäße für Heizungswasser sind nicht auf den Kontakt mit Sole-Frostschutzgemisch ausgelegt. Das ZILFLEX HY PRO verwendet stattdessen einen speziell gefertigten Systemanschluss aus Edelstahl mit Innenbeschichtung, um dem höheren Korrosionsrisiko im Solekreis standzuhalten.

Was bedeutet der Vordruck bei einem Ausdehnungsgefäß und warum ist er wichtig?

Der Vordruck ist der werkseitig eingestellte Gasdruck in der Membrankammer des Gefäßes, bevor es an die Anlage angeschlossen wird. Ein korrekt eingestellter Vordruck sorgt dafür, dass das Gefäß Volumenänderungen der Sole zuverlässig aufnehmen kann und der Solekreislauf stabil unter Druck bleibt.

Wie wird der passende Vordruck für den Solekreis einer Wärmepumpe bestimmt?

Anders als im Heizkreis richtet sich der Vordruck im Solekreis nach der Vorgabe des Wärmepumpenherstellers und nicht nach der statischen Höhe des Gefäßes. Schreibt der Hersteller beispielsweise einen Arbeitsdruck von 2 bar vor, sollte auch der Vordruck im Ausdehnungsgefäß entsprechend eingestellt werden.

Was gibt die Druckgeräterichtlinie 2014/68/EU und DIN EN 13831 für Ausdehnungsgefäße vor?

Die Druckgeräterichtlinie 2014/68/EU legt EU-weite Sicherheitsanforderungen an Druckgeräte fest, während DIN EN 13831 speziell die Bauart und Prüfung von geschlossenen Ausdehnungsgefäßen mit Membrane für Wasserinstallationen regelt. Beide Regelwerke stellen sicher, dass das Gefäß den auftretenden Drücken sicher standhält.

Was ist der Unterschied zwischen Ausdehnungsgefäßen mit und ohne Edelstahlflansch?

Der Edelstahlflansch bildet das einzige medienberührte Bauteil neben der Membrane und schützt das Gefäß so vor direktem Kontakt der Behälterwand mit der Sole. Das reduziert das Korrosionsrisiko deutlich im Vergleich zu Standardausführungen ohne diesen speziellen Anschluss.

Welche Rolle spielt die Blasenmembrane im Ausdehnungsgefäß?

Die Blasenmembrane trennt das Solemedium vom Gasraum im Inneren des Gefäßes. Beim Ausdehnen der Sole drückt diese gegen die Membrane und komprimiert das dahinterliegende Gas, wodurch der Druckausgleich im System entsteht.

Wie wird die passende Gefäßgröße für einen Solekreis ausgewählt?

Als grobe Orientierung wird ein Ausdehnungsgefäß häufig auf etwa ein Zehntel des gesamten Solevolumens der Anlage ausgelegt. Für eine genaue Dimensionierung sollten zusätzlich die maximale Betriebstemperatur und der Systemdruck berücksichtigt werden.

Welche Temperaturen muss ein Ausdehnungsgefäß im Solekreis aushalten?

Das ZILFLEX HY PRO ist für einen Anlagentemperaturbereich von -10 bis +110 Grad Celsius ausgelegt. Damit deckt es sowohl die niedrigen Temperaturen im winterlichen Solekreis als auch mögliche höhere Betriebstemperaturen zuverlässig ab.

Wie sollte ein Ausdehnungsgefäß im Solekreis positioniert werden?

Das Ausdehnungsgefäß wird üblicherweise am höchsten und wärmsten Punkt des Solekreises installiert, oft gemeinsam mit einem Großentlüfter. Diese Position erleichtert die Entlüftung des Systems und sorgt für eine zuverlässige Funktion des Druckausgleichs.

Wie oft sollte der Vordruck eines Ausdehnungsgefäßes kontrolliert werden?

Es wird empfohlen, den Vordruck im Rahmen der jährlichen Wartung der Wärmepumpe zu überprüfen. So lässt sich frühzeitig erkennen, ob eine Anpassung notwendig ist, um den Solekreislauf dauerhaft stabil zu halten.

Welche Sole- bzw. Frostschutzkonzentration ist im Solekreis üblich?

Im Solekreis von Erdwärmepumpen wird üblicherweise ein Frostschutzmittel auf Glykol-Basis mit einer Konzentration von etwa 25 bis 30 Prozent eingesetzt. Die genaue Konzentration richtet sich nach den Vorgaben des Wärmepumpenherstellers.

Was bedeutet die maximale Membranbelastung von 70 Grad Celsius?

Die maximale Membranbelastung gibt die höchste Temperatur an, der die Membrane im direkten Kontakt dauerhaft standhält. Sie liegt niedriger als die maximale Anlagentemperatur, da die Membrane empfindlicher auf dauerhafte Hitzeeinwirkung reagiert als das übrige Gefäß.

Was bedeutet der Anschluss "G 3/4"?

G 3/4" beschreibt ein zylindrisches Whitworth-Rohrgewinde mit einer Nennweite von 3/4 Zoll, wie es in der Heizungs- und Sanitärtechnik häufig für Anschlüsse von Armaturen und Behältern verwendet wird.

Was ist beim EG-Baumusterzertifikat eines Ausdehnungsgefäßes zu beachten?

Ein EG-Baumusterzertifikat bestätigt, dass ein Bauteil einer geprüften Bauart entspricht und die europäischen Sicherheitsanforderungen an Druckgeräte erfüllt. Es dient als Nachweis für die Konformität mit der Druckgeräterichtlinie.

Wer sollte den Einbau eines Ausdehnungsgefäßes im Solekreis durchführen?

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung sollten nach Herstellerangaben erfolgen und, sofern angegeben, ausschließlich von autorisiertem Fachpersonal durchgeführt werden, um Gesundheitsschäden zu vermeiden.
