90 m² Set Trockenestrichsystem 25 mm WLG 035 Alu-Verbundrohr Raster 12,5 cm + Zubehör

90 m² Set Trockenestrichsystem 25 mm WLG 035 Alu-Verbundrohr Raster 12,5 cm + Zubehör

Name: 90 m² Set Trockenestrichsystem 25 mm WLG 035 Alu-Verbundrohr Raster 12,5 cm + Zubehör
Brand: thermova
SKU: 100125TR9015A
Price: 2375.65 EUR
Availability: InStock

Mit dem Fußbodenheizung - Trockenestrichsystem Alu-Verbund Basis Set 90 m² wird der Selbstbau von komfortablen Fußbodenheizungen zum Kinderspiel. Die Grundkomponenten wie Trockenestrichsystemplatte, Wärmeleitlamellen, Randdämmstreifen, Alu-Verbund

2.375,65 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Set
Versandart: Spedition
Artikelnummer: 100125TR9015A
Lieferzeit: 3 - 5 Werktage

Fußbodenheizung Trockenestrichsystem Basis Set 90 m² - mit Alu-Verbundrohr, Verlegeabstand 12,5 cm

Mit dem Fußbodenheizung Basis-Set legen Sie den Grundstein für eine gleichmäßige, wirtschaftliche und energiesparende Wärmeverteilung in Ihrem Haus. Wir liefern Ihnen alle benötigten Materialien und helfen Ihnen durch eine Schritt-für-Schritt-Anleitung und unsere Do-it-yourself-Videos bei der Verlegung. Damit auch Sie von den verschiedenen Vorteilen einer Fußbodenheizung profitieren können:

Ästhetik
Es gibt keine sichtbaren Heizkörper mehr, der Raum kann ästhetisch ganzheitlicher gestaltet werden, weil die Wände und Fensterfronten frei sind.
Komfort
Auch im Winter barfuß durch sein Zuhause laufen? Diese Annehmlichkeit wird durch eine Fußbodenheizung möglich!
Raumklima
Eine Fußbodenheizung fördert ein gutes Raumklima vor allem dadurch, dass die Staubaufwirbelung im Vergleich zu anderen Heizsystemen gemindert wird - das ist besonders für Allergiker hilfreich.
Wärmeverteilung
Im Gegensatz zu exponiert montierten Heizkörpern oder auch Kaminen ist die Fußbodenheizung eine Flächenheizung, der Raum wird also gleichmäßiger erwärmt.
Wärmespeicher
Durch die große Gesamt-Rohrlänge eignen sich Fußbodenheizungen auch gut als Wärmespeicher. Besonders, wenn sie im Estrich verlegt sind. Dies führt zu einer größeren Effektivität Ihrer Heizanlage.
Niedrige Vorlauftemperatur
Im Gegensatz zu herkömmlichen Heizkörpern benötigen Fußbodenheizungen eine deutlich kürzere Vorlauftemperatur - das spart Energie!

In unserem Programm befinden sich verschiedene Varianten von Fußbodenheizungen. Es wird unterschieden zwischen Tacker-, Noppen-, Trockenenstrich- und Dünnschichtsystem, wobei jedes System seine eigenen Vorzüge hat. Bei diesem Paket handelt es sich um das Trockenestrichsystem-Basis-Set. Es ist in Größen von 10 bis 100 m² erhältlich. Bei Bedarf machen wir Ihnen auch gerne ein Angebot für größere Bedarfe.

Das Trockenestrichsystem ist ideal für Renovierungen, Holzdecken und Bauen unter hohem Zeitdruck. Daher wird es auch gerne die „Turbo“-Fußbodenheizung genannt – es zeichnet sich durch die schnelle Verlegegeschwindigkeit aus, ohne Wartezeiten auf das Abbinden des Estrichs und bringt zudem keinerlei Feuchtigkeit in die Räume. Dank Trockenbauweise geht die Montage wesentlich schneller als die Montage eines Nassestrich-Systems vonstatten. Zudem punktet das Trockenestrichsystem durch seine sehr niedrige Aufbauhöhe, das sehr geringe Gewicht und die sehr hohe Reaktionsgeschwindigkeit.

Unser günstigstes Fußbodenheizungssystem ist aber nicht nur schnell verlegt, sondern auch absolut zuverlässig und natürlich qualitativ hochwertig. Viele unserer Kunden haben sich für diese einfache Variante entschieden und sind sehr zufrieden damit. Warum auch nicht? Denn Fußbodenheizungen müssen effizient sein, aber nicht unbedingt hochkompliziert.

Die Vorteile des Trockenestrichsystems auf einen Blick:

Einfache und schnelle Montage
keine Wartezeit für das Abbinden des Estrichs
bringt keinerlei Feuchtigkeit in die Räume
besonders für Renovierungen, Holzdecken und Bauen unter hohem Zeitdruck geeignet
geringe Aufbauhöhe (ab 4,3 cm)

Montage:

Mit unserer Schritt-für-Schritt-Anleitung für die Montage einer Fußbodenheizung mit Trockenestrichsystem haben wir alle Arbeitsschritte erklärt. Wie die Verlegung aussieht und weitere nützliche Hinweise können Sie dem Video entnehmen.

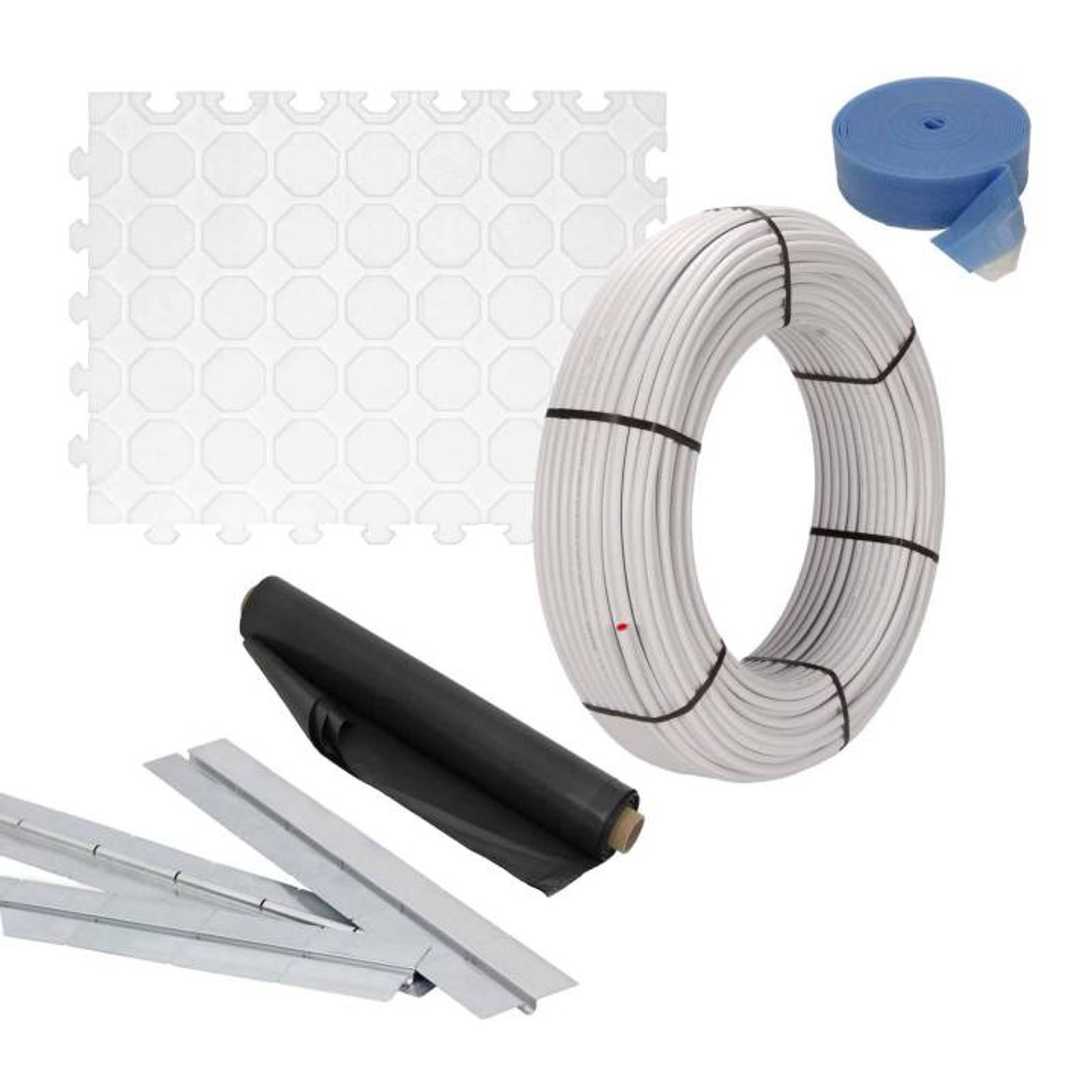

Das Basis Set Trockenestrichsystem beinhaltet folgende Komponenten:

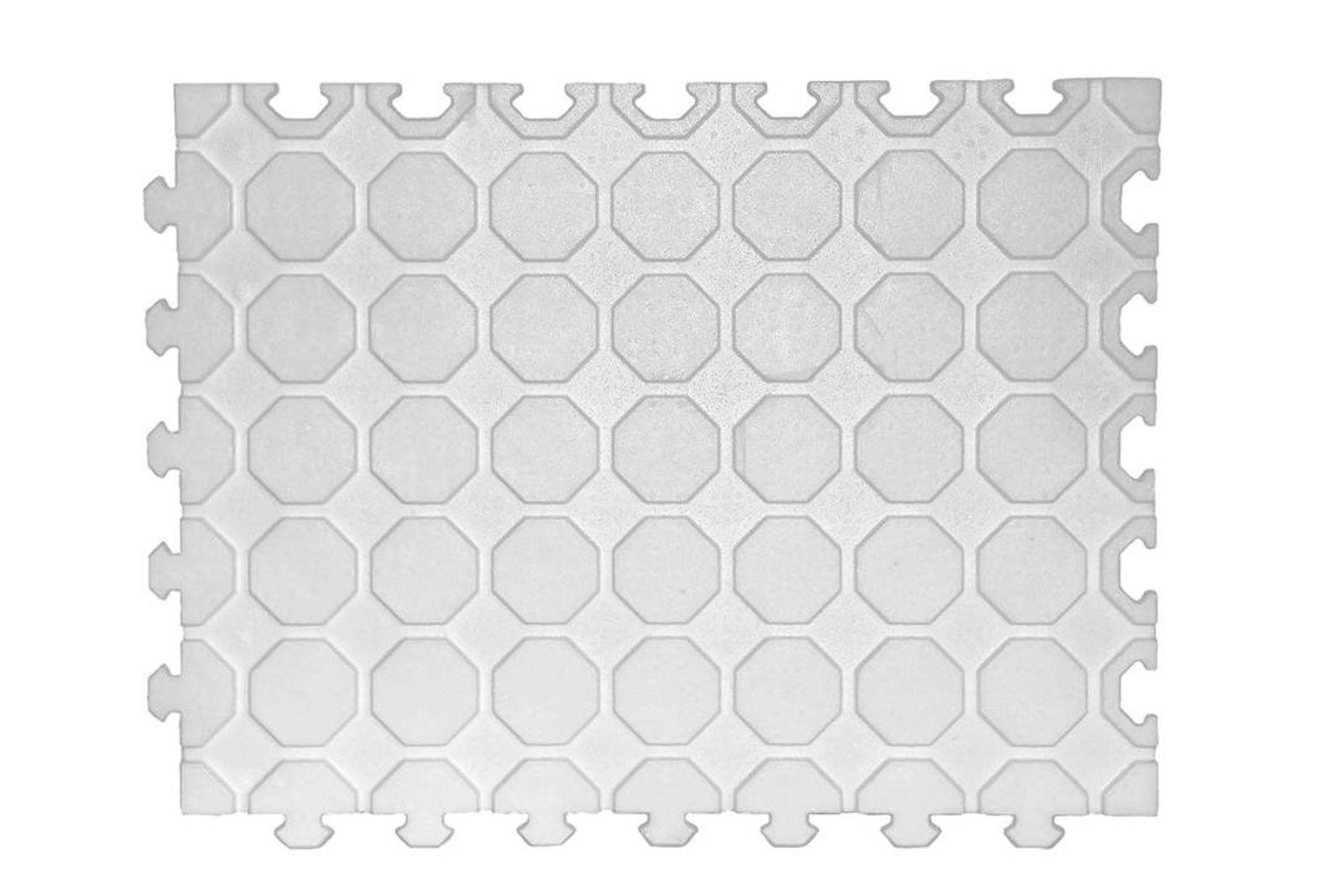

Trockenestrichsystemplatte 25-14
Das Trockenestrichsystem ist ein vollwertiges Fußbodenheizungssystem, welches aber nicht in einen Nassestrich eingegossen wird, sondern mit Trockenestrichplatten oder auch mit Estrichziegeln belegt wird.

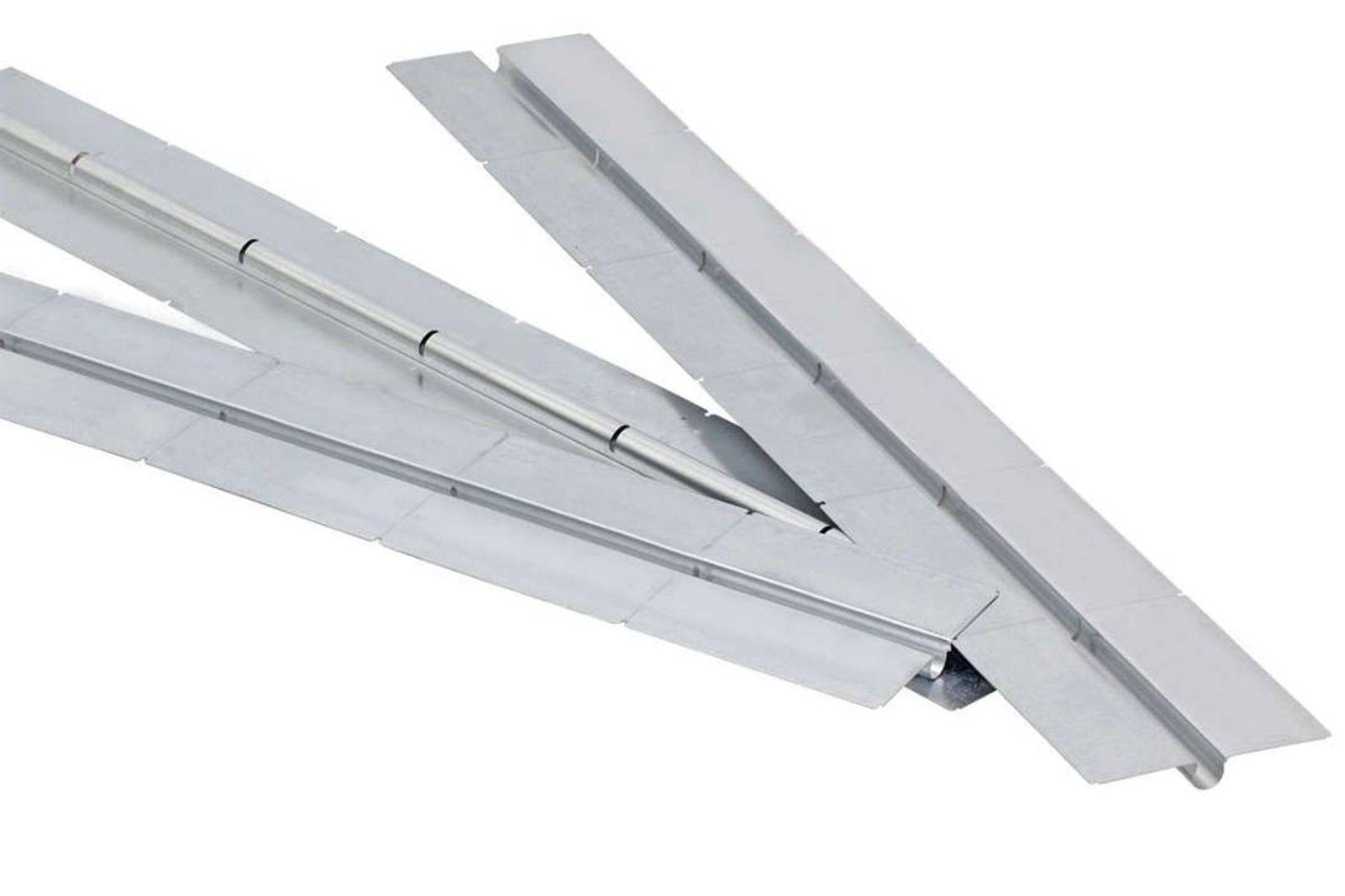

Wärmeleitlamellen mit Sollbruchstelle
Zur Anwendung auf Trockenestrichsystemplatte 25-14 zur gleichmäßigen Wärmeverteilung. Mit Sollbruchstellen alle 100 mm.

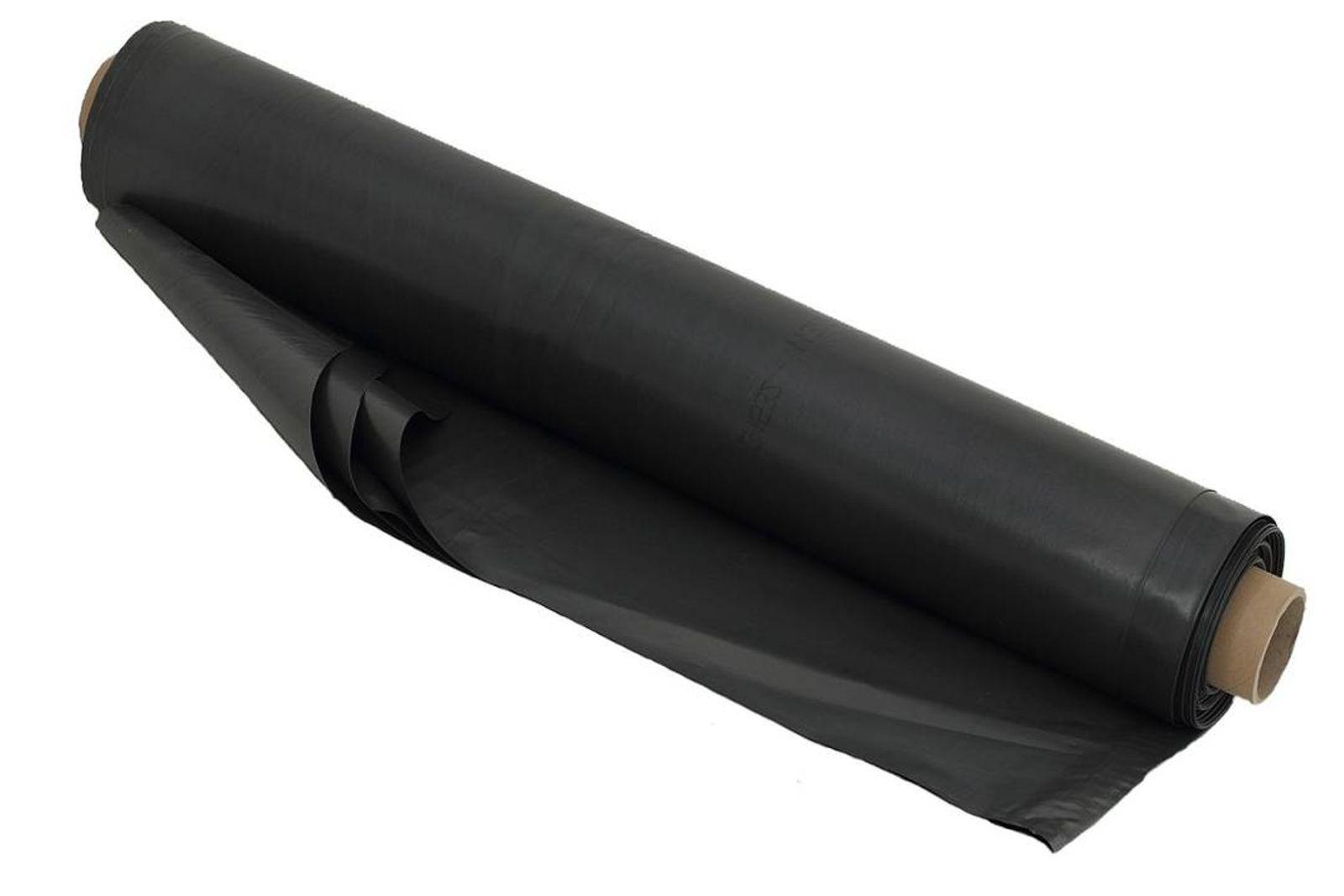

PE-Folie für Trockenestrichsystem (0,2 mm)
PE-Folie 0,2 mm als Trennschicht zwischen Trockenestrichsystem und Fermacellplatten.

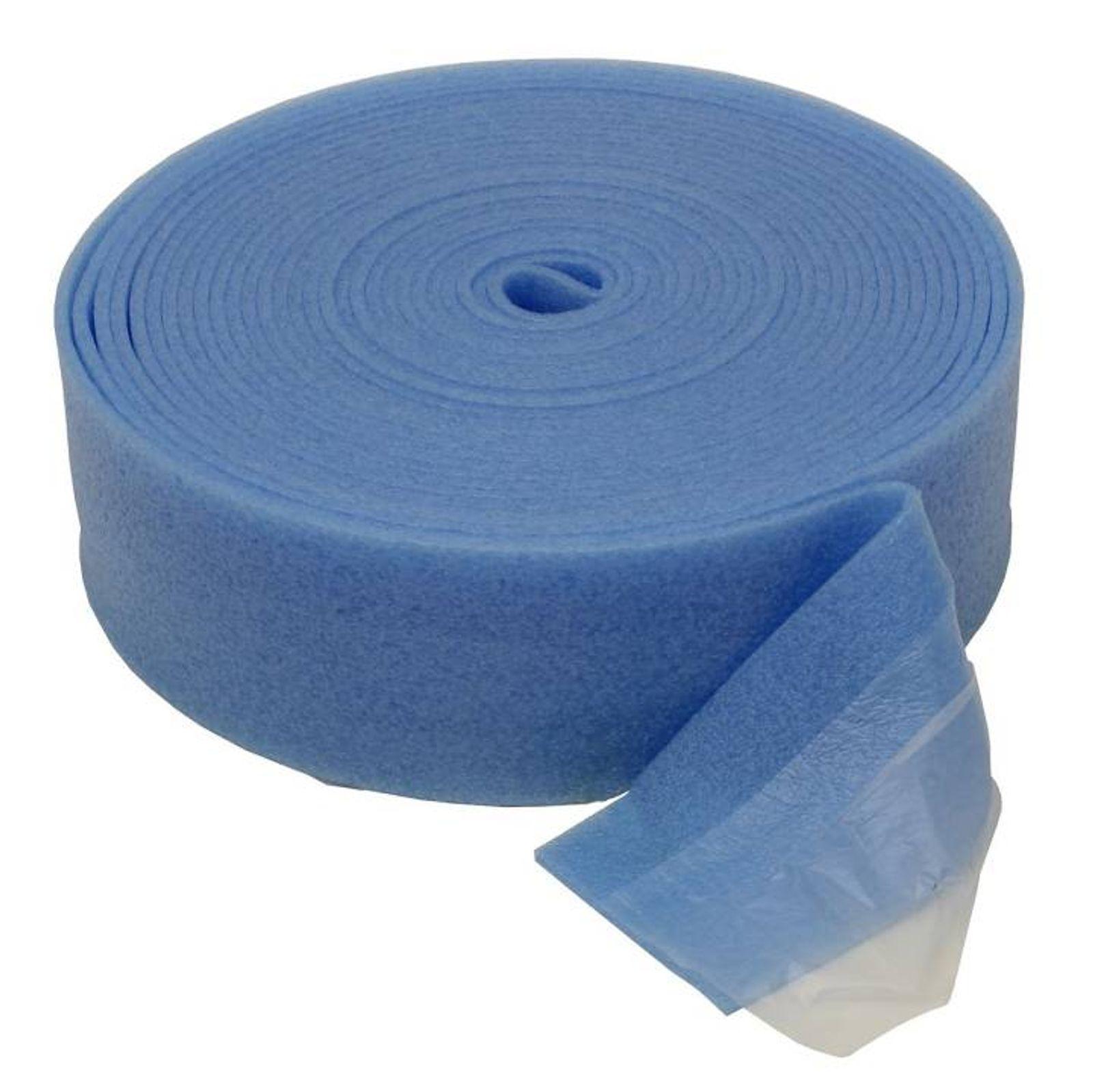

Randdämmstreifen 150 x 8 mm
Randdämmstreifen kommen zum Einsatz bei der schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen, Trockenestrichen und Fußbodenheizungen. Sie dienen der Trennung des Estrichs vom Mauerwerk oder sonstigen Einbauten und sind schnell und einfach zu verlegen.

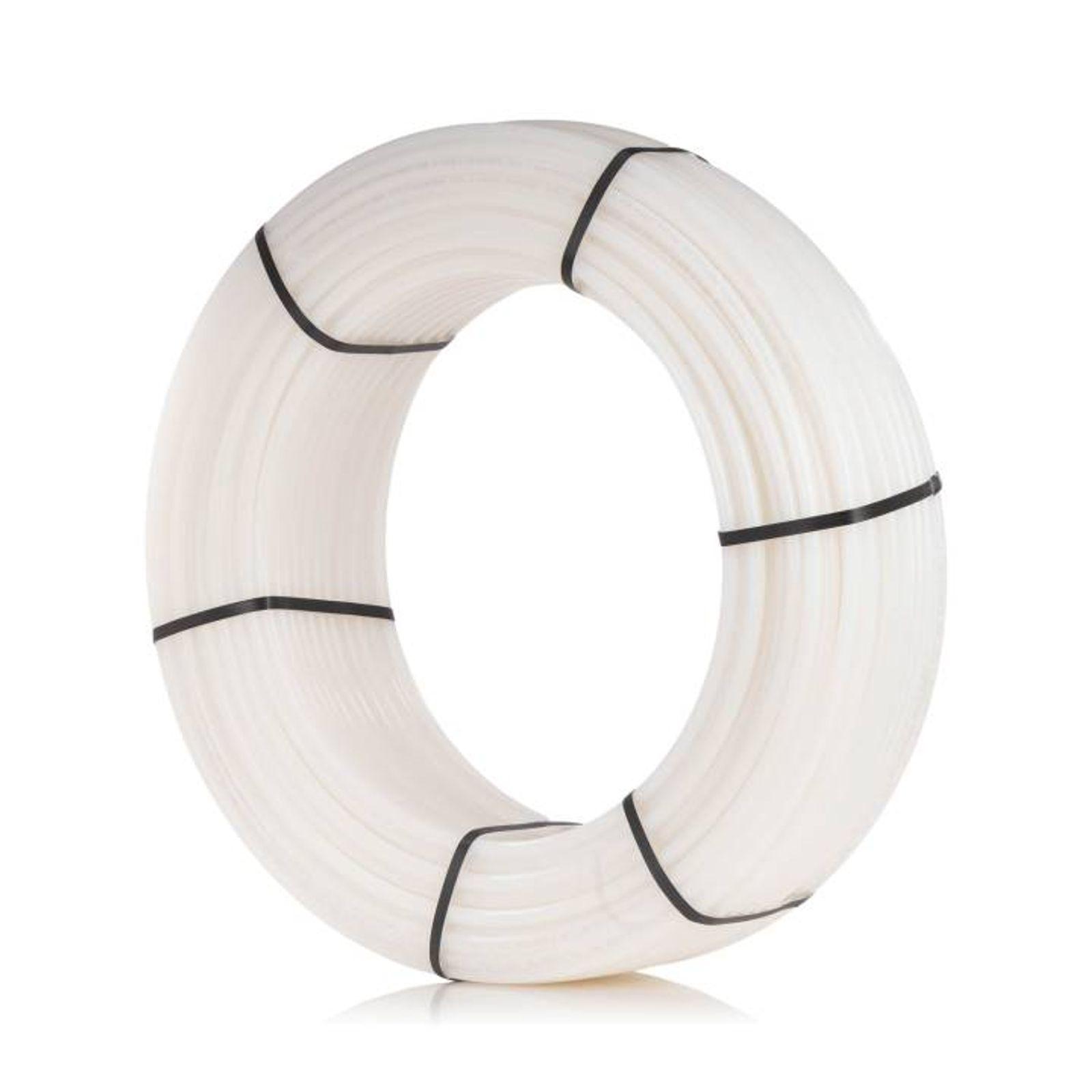

Alu-Verbund Fußbodenheizungsrohr 14 x 2 mm
Bei diesem Alu-Verbundrohrohr für Fußbodenheizung handelt es sich um geprüftes, güteüberwachtes Qualitätsrohr aus deutscher oder schweizerischer Fertigung. Dies können Sie anhand der SKZ-Prüfnummer auf dem Rohr jederzeit online überprüfen und nachvollziehen.

Bitte beachten Sie, dass es sich bei den Paketen um unteilbare Angebote handelt. Eine Rückgabe einzelner Komponenten ist daher ausgeschlossen.

Trockenestrichsystemplatte:

Größe Einzelplatte 1035 x 785 x 25 mm
Nutzfläche: 1000 x 750 mm (0,75 m²)
Trockenestrichsystemplatte aus EPS-Hartschaum
EPS-DEO dh - WLG 035
Wärmeleitwiderstand: 0,71 m² K/W
Verkehrslast: 60 kPa
Baustoffklasse DIN 4102:B1
Rillenprofil für Wärmeleitbleche in mäander- oder schneckenförmiger Anordnung zur Aufnahme von Heizrohr mit dem Durchmesser von 14 x 2 mm
Möglicher Verlegeabstand: 125 / 250 / 375 mm

Wärmeleitblech:

Material: Verzinktes Stahlblech 0,4 mm
Sollbruchstellen: 250 / 125 mm zur Aufnahme von Heizrohr 14 mm
Größe: 750 x 118 mm (B x L)

PE-Folie für Trockenestrichsystem:

Dicke: 0,2 mm

Randdämmstreifen:

Größe: 150 x 8 mm
Länge: 25 Meter

Alu-Verbundrohr:

Max. Betriebstemperatur: 95 °C, Störfall 110 °C
Max. Betriebsdruck bei Langzeit-Beanspruchung 50 Jahre: 10 bar / 70 °C
Wärmeleitfähigkeit: 0,43 W/mK
DVGW-zertifiziert
Längenausdehnungskoeffizient: 0,026 mm/mK
Biegeradius: 5 x der Durchmesser

Was ist ein Trockenestrichsystem und wie unterscheidet es sich von einem Nassestrich-System?

Beim Trockenestrichsystem wird das Heizrohr nicht in einen nassen, aushärtenden Estrich eingegossen, sondern in Wärmeleitlamellen auf einer Trockenestrichsystemplatte verlegt. Anschließend werden Trockenestrichplatten oder Estrichziegel direkt darauf verlegt. Dadurch entfällt die Wartezeit auf das Abbinden des Estrichs, es wird keine Feuchtigkeit in die Räume eingebracht und die Aufbauhöhe bleibt vergleichsweise gering. Wegen der schnellen Verlegegeschwindigkeit wird es auch "Turbo-Fußbodenheizung" genannt.

Ist der Trockenestrich, also die Ausgleichsplatten, im Set enthalten?

Nein. Im Set enthalten sind die Trockenestrichsystemplatte, Wärmeleitlamellen, Randdämmstreifen, PE-Folie sowie das Heizrohr. Die eigentlichen Trockenestrichplatten beziehungsweise Estrichziegel, die abschließend auf das System verlegt werden, sind nicht im Lieferumfang enthalten und müssen separat besorgt werden.

Wofür eignet sich das Trockenestrichsystem besonders?

Das Trockenestrichsystem eignet sich besonders für Renovierungen, Bestandsgebäude und Holzbalkendecken sowie für Bauvorhaben unter Zeitdruck. Da kein Nassestrich aushärten muss, ist die Fußbodenheizung deutlich schneller einsatzbereit als bei Nassestrich-Systemen wie dem Tacker- oder Noppensystem.

Für welche Aufbauhöhe eignet sich das Trockenestrichsystem?

Das Trockenestrichsystem eignet sich laut Hersteller ab einer Gesamtaufbauhöhe von etwa 4,3 cm und ist damit niedriger im Aufbau als vergleichbare Nassestrich-Systeme. Das macht es besonders praktisch für Renovierungen mit begrenzter Höhe.

Welche Dämmstärke hat die Trockenestrichsystemplatte und was bedeutet die Wärmeleitgruppe WLG 035?

Die Trockenestrichsystemplatte ist 25 mm stark und besteht aus EPS-Hartschaum der Wärmeleitgruppe WLG 035, was einem Wärmeleitwiderstand von 0,71 m² K/W entspricht und für eine Verkehrslast von bis zu 60 kPa ausgelegt ist. WLG 035 ist ein etwas besserer Dämmwert als die WLG 040 des Noppensystems oder WLG 045 des Tackersystems und reduziert Wärmeverluste nach unten zusätzlich.

Wie wird das Heizrohr im Trockenestrichsystem verlegt?

Das Heizrohr wird in Wärmeleitlamellen eingelegt, die in einem mäander- oder schneckenförmigen Rillenprofil auf der Trockenestrichsystemplatte angeordnet sind. Die Lamellen verteilen die Wärme großflächig und leiten sie effizient nach oben in Richtung Bodenbelag.

Welchen Durchmesser hat das verbaute Heizrohr und welches Rohrmaterial steht zur Wahl?

In diesem Set ist ein Alu-Verbundrohr im Format 14 x 2 mm verbaut, ein etwas schlankeres Rohrmaß als bei Tacker- oder Noppensystem, das auf die flacheren Wärmeleitlamellen des Trockenestrichsystems abgestimmt ist. Es handelt sich um geprüftes, güteüberwachtes Qualitätsrohr aus deutscher oder schweizerischer Fertigung, dessen Prüfnummer sich online nachvollziehen lässt.

Was bedeutet der Verlegeabstand von 12,5 cm bei diesem Set?

Der Verlegeabstand von 12,5 cm gibt den Abstand der Rohrschlaufen in den Wärmeleitlamellen an, mit dem die im Set enthaltene Rohrlänge und Heizkreis-Anzahl kalkuliert wurde. Er ist durch das Rillenprofil der Trockenestrichsystemplatte vorgegeben und sorgt für eine gleichmäßige Wärmeverteilung.

Wie wird das Heizrohr in die Wärmeleitlamellen eingelegt und werden dafür Spezialwerkzeuge benötigt?

Das Heizrohr wird in die vorgesehenen Rillen der Wärmeleitlamellen eingelegt, die im vorgegebenen Rillenprofil auf der Trockenestrichsystemplatte angeordnet sind. Für den Zuschnitt der Platten und Lamellen sowie das Ablängen des Rohres reichen übliche Werkzeuge wie Cutter- oder Rohrschere aus.

Kann die Verlegung von einer einzelnen Person durchgeführt werden?

Ja, das Trockenestrichsystem lässt sich mit ein wenig handwerklichem Geschick auch in Eigenregie verlegen. Eine Schritt-für-Schritt-Anleitung sowie Videos unterstützen zusätzlich bei der Montage.

Welche Bauteile dienen der randseitigen Abdichtung und Trennung?

Im Set enthalten sind Randdämmstreifen im Format 150 x 8 mm sowie eine PE-Folie mit 0,2 mm Stärke. Die Randdämmstreifen trennen den Aufbau schallbrückenfrei von Wänden und Einbauten, die PE-Folie dient als Trennschicht zwischen dem Trockenestrichsystem und den später verlegten Trockenestrichplatten.

Ist in diesem Set ein Raumthermostat und ein Heizkreisverteiler enthalten?

Nein. Bei dieser Ausführung handelt es sich um ein Basis-Set: Enthalten sind Trockenestrichsystemplatte, Wärmeleitlamellen, Randdämmstreifen, PE-Folie und Heizrohr, jedoch kein Heizkreisverteiler, keine Stellantriebe und kein Raumthermostat. Diese Variante eignet sich, wenn bereits ein Verteiler und eine Regelung vorhanden sind oder individuell zusammengestellt werden sollen.

Kann zu diesem Basis-Set später ein Regler und Verteiler ergänzt werden?

Ja. Das Basis-Set lässt sich problemlos mit einem passenden Heizkreisverteiler, Stellantrieben und einem Raumthermostat aus dem Selfio-Sortiment nachrüsten. So kann die Regeltechnik unabhängig vom Dämm- und Rohrsystem ausgewählt werden, etwa wenn bereits einzelne Komponenten vorhanden sind.

Wie viele Heizkreise benötigt mein Set und wovon hängt die Anzahl ab?

Die Anzahl der Heizkreise richtet sich nach der gewählten Fläche des Sets. Da der Verlegeabstand beim Trockenestrichsystem mit 12,5 cm fest durch das Rillenprofil vorgegeben ist, ist die im jeweiligen Set enthaltene Heizkreis-Anzahl direkt passend zur gewählten Fläche kalkuliert.

Welche maximale Betriebstemperatur und welchen Betriebsdruck hält das verbaute Heizrohr aus?

Das verbaute Heizrohr ist für eine maximale Betriebstemperatur von 95 Grad Celsius ausgelegt, im Störfall bis 110 Grad Celsius. Bei einer Langzeitbeanspruchung über 50 Jahre verträgt es einen Betriebsdruck von 10 bar bei 70 Grad Celsius. Im normalen Heizbetrieb liegen Vorlauftemperatur und Betriebsdruck einer Fußbodenheizung deutlich darunter.

Wie wird dieses Basis-Set an einen vorhandenen Heizkreisverteiler angeschlossen?

Das Heizrohr wird über passende Klemmverschraubungen mit Eurokonus an die Abgänge des vorhandenen Heizkreisverteilers angeschlossen. Da im Basis-Set kein Verteiler enthalten ist, sollten Anschlussmaß und Ventilanpassung vorab mit dem bereits vorhandenen Verteiler und den eingesetzten Stellantrieben abgeglichen werden.

Worauf sollte bei Installation und Betrieb aus Sicherheitsgründen geachtet werden?

Alle Warn- und Sicherheitshinweise auf der Verpackung und in der Anleitung sollten bei Montage, Erstinbetriebnahme und Wartung unbedingt beachtet werden. Der elektrische Anschluss von Raumthermostat und Stellantrieben an das 230-V-Netz sollte durch eine Elektrofachkraft erfolgen. Vor dem Verlegen der Trockenestrichplatten sollte das komplette Rohrsystem außerdem einer Dichtheitsprüfung unter Druck unterzogen werden, um sicherzustellen, dass alle Heizkreise ordnungsgemäß installiert wurden und keine Leckagen vorliegen.

Wie wird das Trockenestrichsystem nach der Verlegung gepflegt und gewartet?

Nach der Verlegung ist die Fußbodenheizung selbst wartungsarm. Sinnvoll ist es, das System in den ersten Heizperioden gelegentlich auf gleichmäßige Erwärmung und Dichtheit an den Verteileranschlüssen zu prüfen. Bei Komplettsets mit Verteiler sollte zudem gelegentlich kontrolliert werden, ob sich Luft im System angesammelt hat, die über den Verteiler entlüftet werden kann.

94,5 m² Trockenestrichsystemplatte 25-14
750 x Wärmeleitlamellen mit Sollbruchstelle
100 m² PE-Folie für Trockenestrichsystem (0,2 mm)
100 m Randdämmstreifen 150 x 8 mm
800 m Alu-Verbund Fußbodenheizungsrohr 14 x 2 mm

Der Trockenestrich ist im Basis Set nicht enthalten!

Bitte beachten Sie: Eine Rückgabe einzelner Komponenten aus dem Komplettpaket ist ausgeschlossen.
