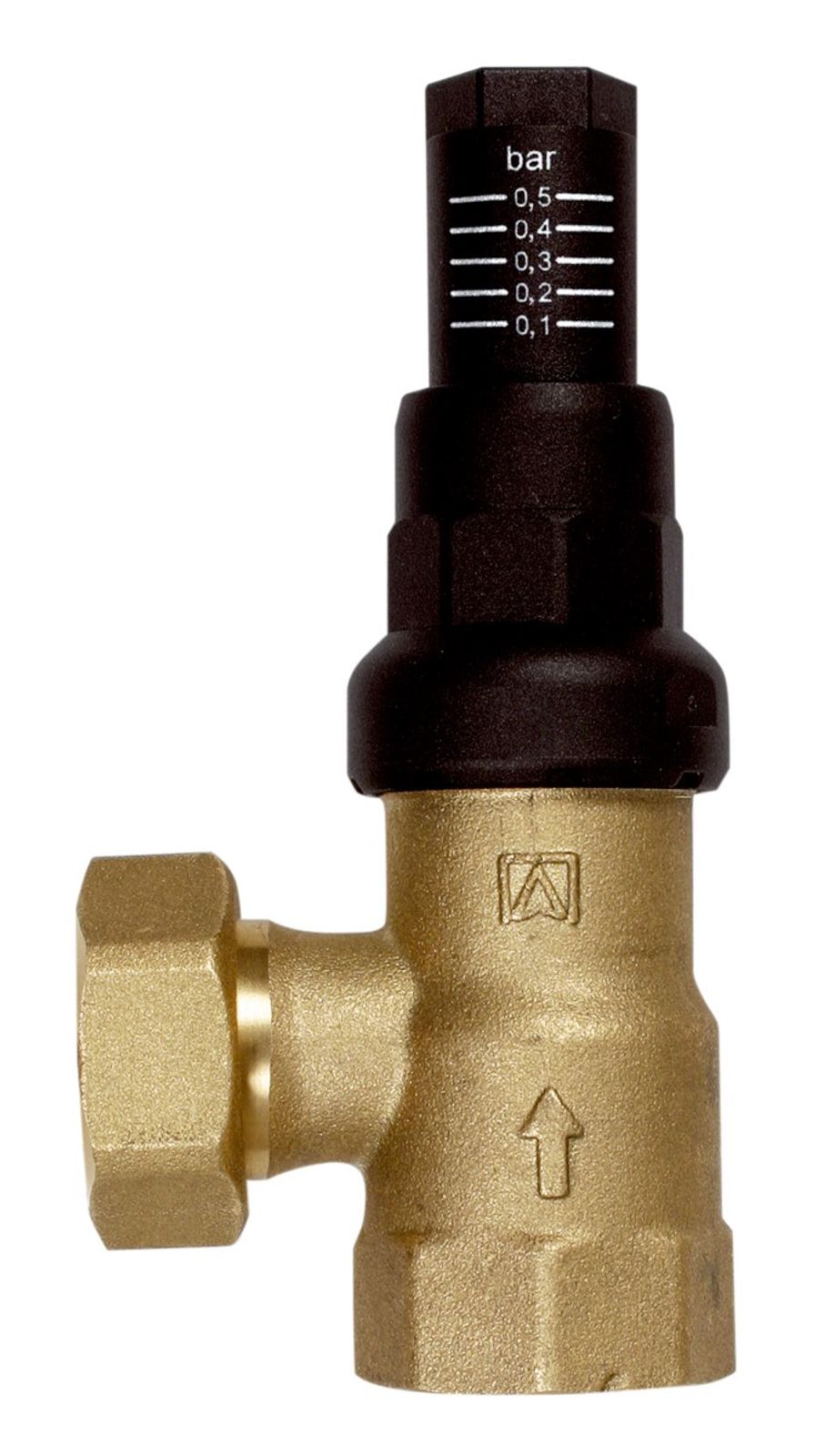

Afriso Differenzdruck-Überströmventil DÜ 3/4" Eckausführung

Afriso Differenzdruck-Überströmventil DÜ 3/4" Eckausführung – Bild 2 von 2

Afriso Differenzdruck-Überströmventil DÜ 3/4" Eckausführung

Name: Afriso Differenzdruck-Überströmventil DÜ 3/4" Eckausführung
Brand: Afriso
SKU: 42379
Price: 18.45 EUR
Availability: InStock

Zur Konstanthaltung des Pumpendruckes in geschlossenen Heizungsanlagen nach EN 12828 sowie zur Verminderung von Fließgeräuschen in der Heizungsanlage..

18,45 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 42379
Lieferzeit: 1 - 3 Werktage

Afriso Differenzdruck-Überströmventil DÜ 3/4" Eckausführung

Differenzdruck-Überströmventil mit direkt ablesbarer Einstellskala. Gehäuse aus Messing. Erhältlich als gerade Ausführung oder als Eckausführung für besonders enge Einbausituationen. Am Überströmventil wird der bei Volllast der Heizungsanlage anstehende Differenzdruck direkt eingestellt. Geht der Förderstrom zurück, öffnet das Ventil, um die Förderhöhe der Umwälzpumpe konstant zu halten.

Benefits

Für konstanten Pumpendruck in Heizungsanlagen
Verminderung von Fließgeräuschen
Mit Einstellskala
Differenzdruck stufenlos einstellbar
Wahlweise platzsparende Eckausführung oder gerade Ausführung

Temperatureinsatzbereich
Medium: Max. 95 °C
Medium: kurzzeitig 110 °C

Betriebsdruck
Max. 6 bar

Differenzdruck
0,1/0,5 bar stufenlos einstellbar

Gehäuse
Eckausführung oder
gerade Ausführung
Material: Messing

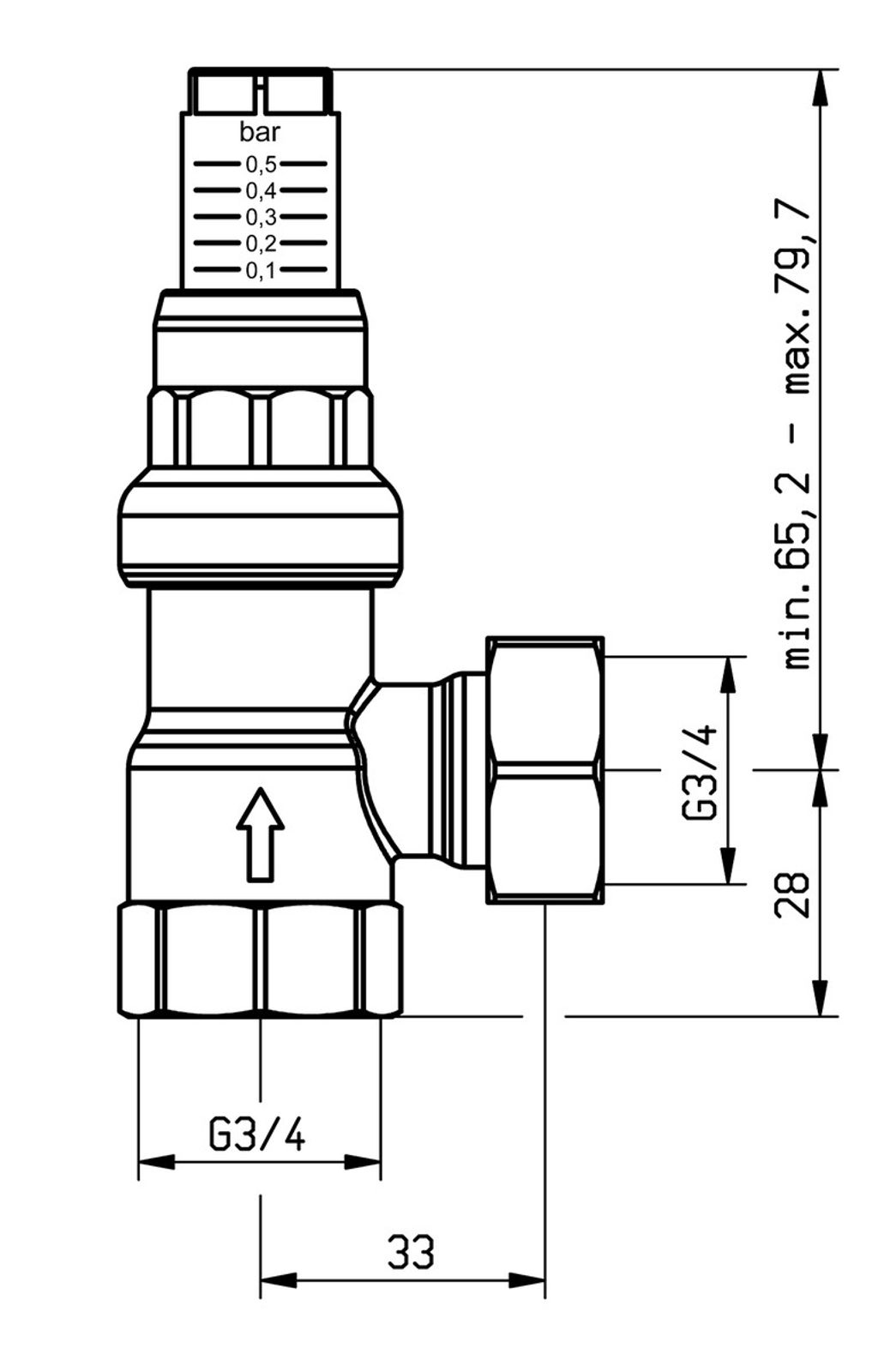

Anschluss Eckausführung
Eingang: G¾ IG
Ausgang: Verschraubung, flachdichtend mit Überwurfmutter G¾

Anschluss gerade Ausführung
Beidseitig Verschraubung flachdichtend mit Überwurfmutter G¾

Was ist die Aufgabe des AFRISO Differenzdruck-Überströmventils DÜ 3/4" Eckausführung?

Das Ventil hält den Pumpendruck in geschlossenen Heizungsanlagen möglichst konstant. Sinkt der Volumenstrom, öffnet das Überströmventil automatisch und sorgt dafür, dass die Umwälzpumpe weiterhin unter geeigneten Betriebsbedingungen arbeitet. Gleichzeitig können Fließgeräusche reduziert werden.

Für welche Heizungsanlagen eignet sich das Überströmventil?

Das Ventil ist für geschlossene Heizungsanlagen nach EN 12828 ausgelegt. Es unterstützt Anlagen mit Umwälzpumpen dabei, den Differenzdruck zu begrenzen und einen gleichmäßigen Betrieb sicherzustellen.

Welche Vorteile bietet die Eckausführung?

Die Eckausführung ermöglicht eine platzsparende Montage und eignet sich besonders für enge Einbausituationen, in denen eine gerade Ausführung nur schwer installiert werden kann.

Ist der Differenzdruck einstellbar?

Ja. Der Differenzdruck lässt sich stufenlos im Bereich von 0,1 bis 0,5 bar einstellen. Eine gut ablesbare Einstellskala erleichtert die Anpassung an die jeweilige Heizungsanlage.

Aus welchem Material besteht das Ventil?

Das Gehäuse besteht aus Messing. Dieses Material ist langlebig, korrosionsbeständig und für den Einsatz in Heizungsanlagen bewährt.

Welche Anschlüsse besitzt das AFRISO Differenzdruck-Überströmventil?

Die Eckausführung verfügt eingangsseitig über ein G¾-Innengewinde und ausgangsseitig über eine flachdichtende Verschraubung mit G¾-Überwurfmutter.

Für welche Temperaturen ist das Ventil geeignet?

Das Ventil ist für Medientemperaturen bis 95 °C im Dauerbetrieb ausgelegt. Kurzzeitig sind höhere Temperaturen gemäß Herstellerangaben zulässig.

Welchen maximalen Betriebsdruck verträgt das Ventil?

Das AFRISO Differenzdruck-Überströmventil ist für einen maximalen Betriebsdruck von 6 bar ausgelegt.

Warum können Fließgeräusche durch das Ventil reduziert werden?

Wenn Heizkörperventile schließen und der Volumenstrom sinkt, steigt häufig der Differenzdruck. Das Überströmventil öffnet in diesem Fall automatisch und begrenzt den Druckanstieg. Dadurch lassen sich Strömungsgeräusche in vielen Heizungsanlagen reduzieren.

Wo wird ein Differenzdruck-Überströmventil üblicherweise eingebaut?

Es wird üblicherweise in einer Bypassleitung zwischen Vorlauf und Rücklauf der Heizungsanlage installiert. Dabei sollte die vorgegebene Fließrichtung des Herstellers eingehalten werden.

Lässt sich das Ventil ohne Spezialwerkzeug einstellen?

Ja. Die Einstellung erfolgt direkt über das Handrad mit der integrierten Einstellskala. Dadurch kann der gewünschte Differenzdruck einfach angepasst werden.

Warum ist ein korrekt eingestellter Differenzdruck wichtig?

Eine passende Einstellung unterstützt einen ruhigen Anlagenbetrieb, hält den Pumpendruck auf einem geeigneten Niveau und trägt dazu bei, unnötige Druckschwankungen im Heizsystem zu vermeiden.
