Afriso Heizungspumpengruppe PrimoTherm 180-2 DN 25 mit Pumpe und 3-Wege-Mischer für gemischte Heizkreise

Afriso Heizungspumpengruppe PrimoTherm 180-2 DN 25 mit Pumpe und 3-Wege-Mischer für gemischte Heizkreise

Name: Afriso Heizungspumpengruppe PrimoTherm 180-2 DN 25 mit Pumpe und 3-Wege-Mischer für gemischte Heizkreise
Brand: Afriso
SKU: 77301
Price: 681.42 EUR
Availability: InStock

Die Afriso Heizungspumpengruppe PrimoTherm 180-2 DN 25 mit Pumpe und 3-Wege-Mischer für gemischte Heizkreise wird fest vormontiert, auf dichtheit geprüft und inklusive aller erforderlichen Funktionsbauteilen geliefert.

681,42 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 77301
WEEE-NR: DE99305332
Lieferzeit: 1 - 3 Werktage

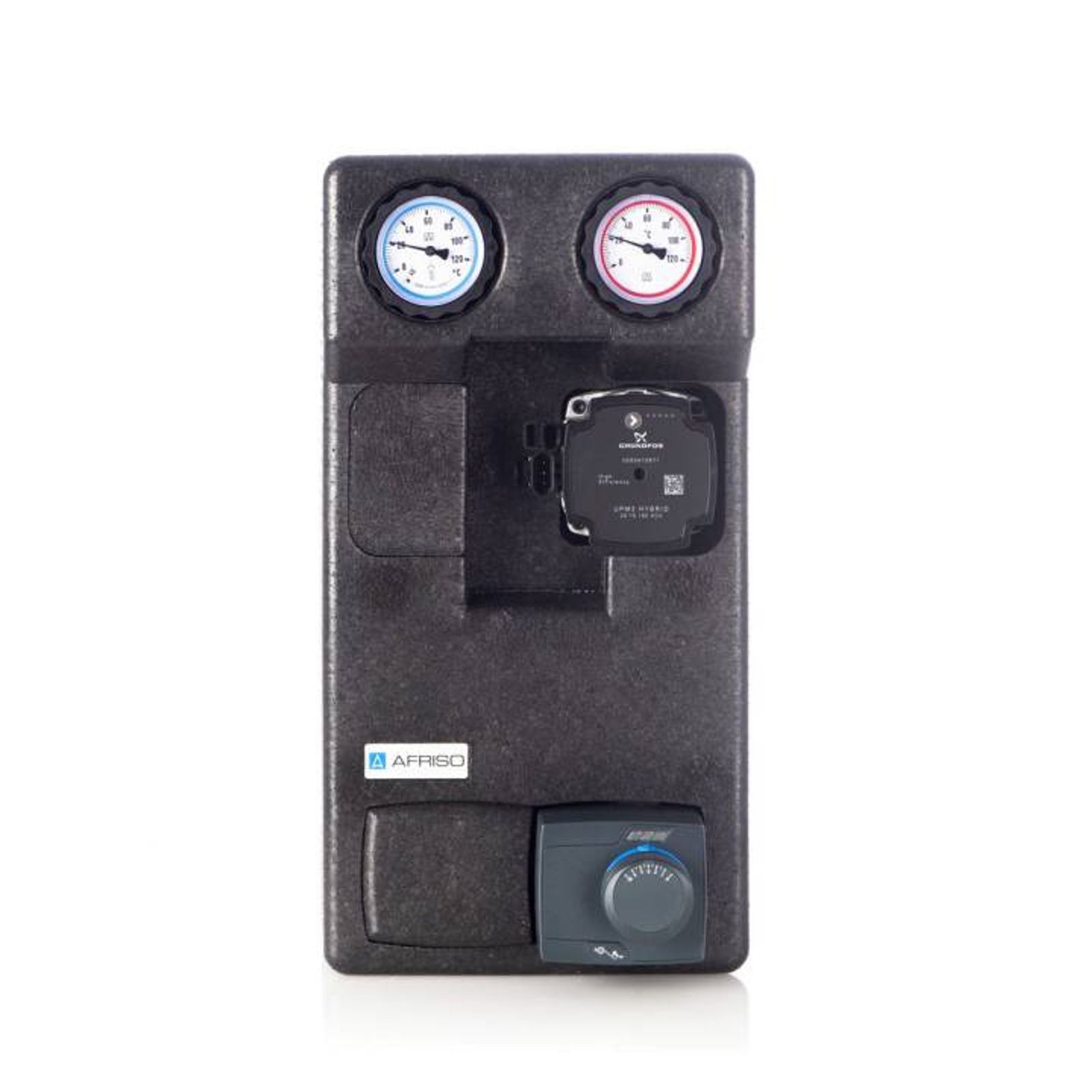

Afriso Heizungspumpengruppe PrimoTherm 180-2 DN 25 mit Grundfos UPM3 HYBRID 25–70/180 Umwälzpumpe und 3-Wege-Mischer

Diese Heizungspumpengruppe findet Anwendung in gemischten Heizkreisen. Mit dem 3-Wege-Mischer und dem dazugehörigen Stellmotor kann die Vorlauftemperatur durch Beimischung des Rücklaufes auf Wunschtemperatur geregelt werden.
Die Pumpengruppe bildet dabei die Verbindung zwischen Heizkessel und Rohrleitungssystem.

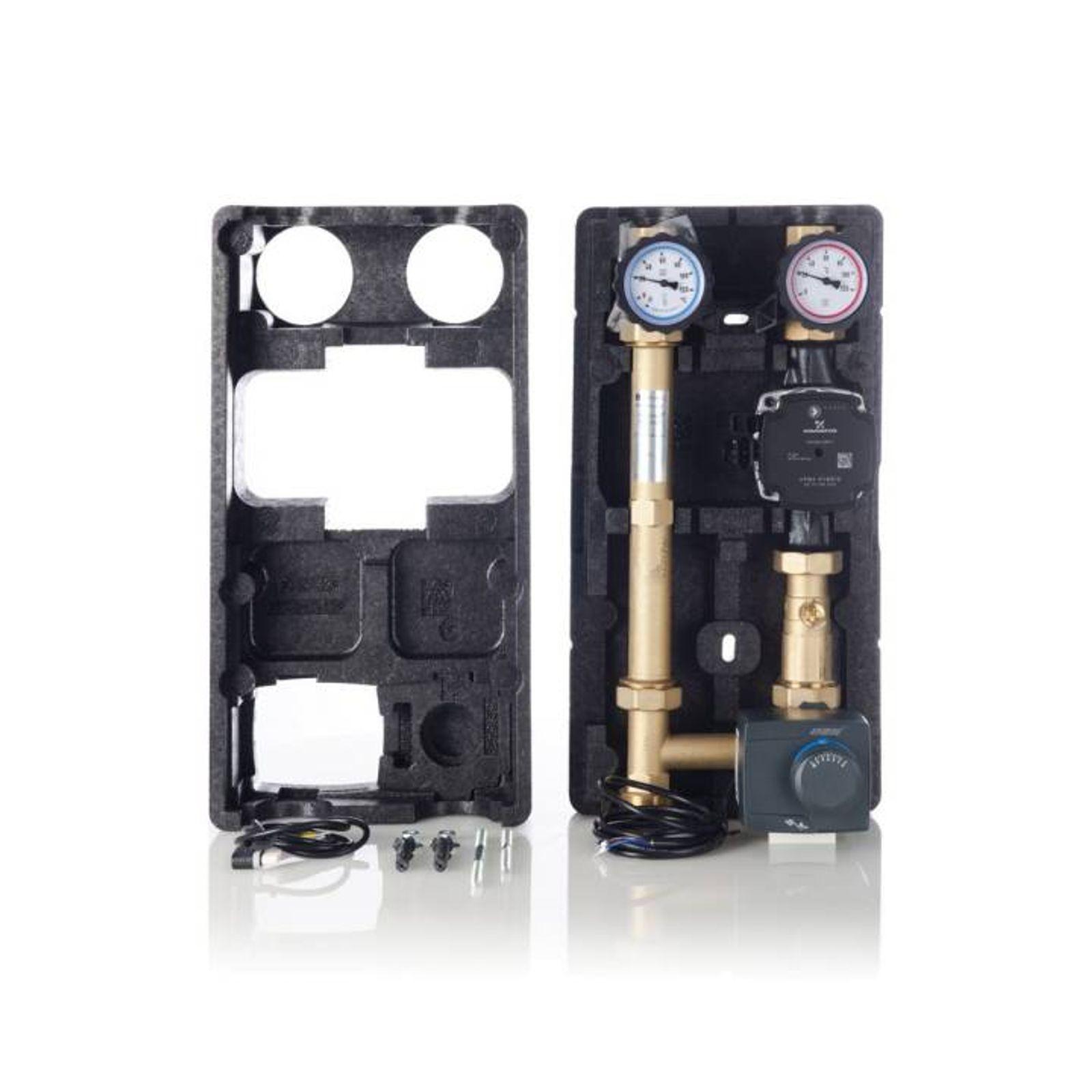

Sie ist fest vormontiert, auf Dichtheit geprüft und wird inklusive aller erforderlichen Funktionsbauteile, formschlüssiger Isolation und Wandbefestigung geliefert.

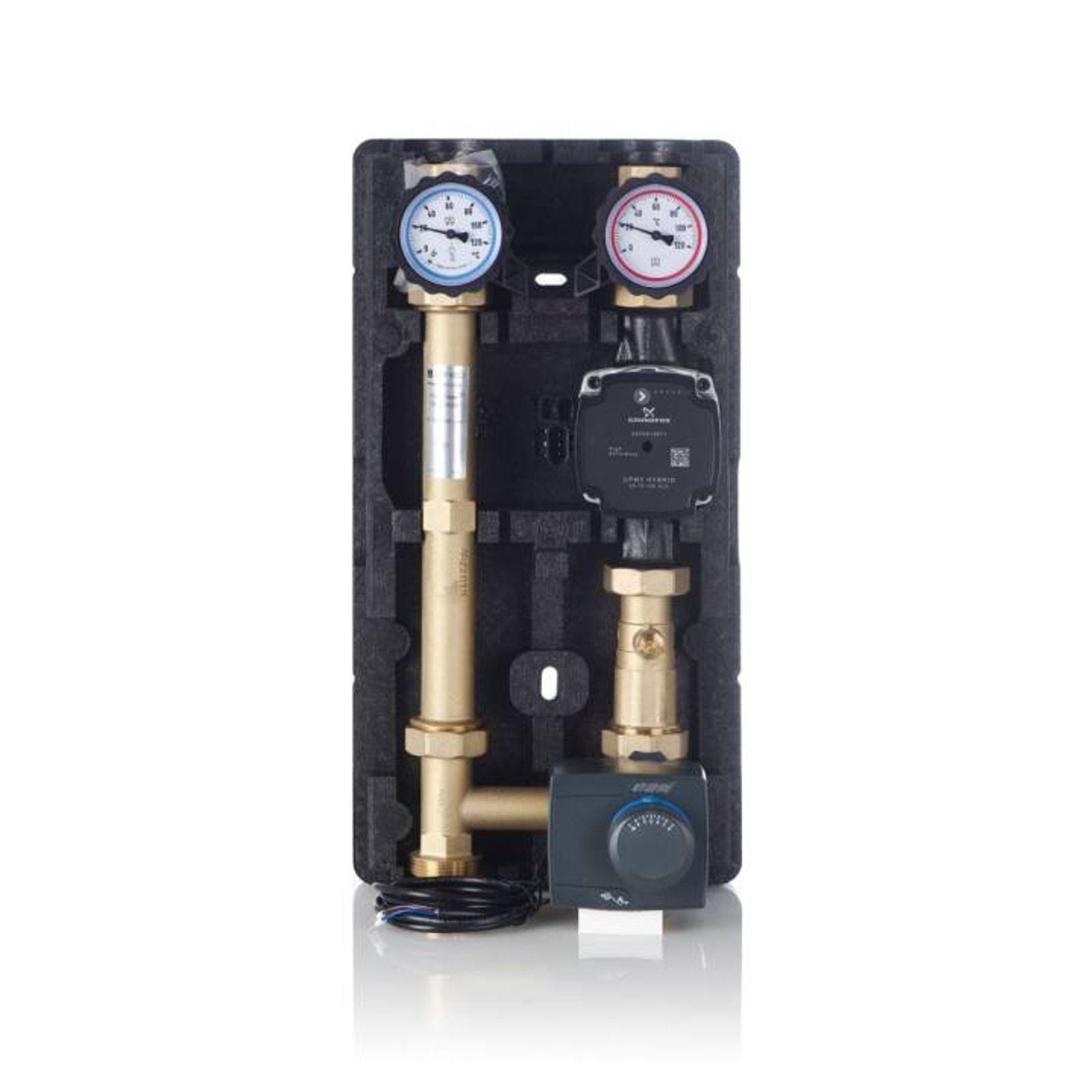

Pumpenstrang (Vorlauf/Warm) besteht aus:

Kombihahn mit Thermometer im Handrad (rote Kennung, Anzeigebereich 0/120°C)
Kugelhahn unterhalb der Pumpe
3-Wege-Mischer KVS 10 mit Stellmotor ARM 343
Systemanschluss G 1 1/2" außen (Kessel), G 1" innen (Heizkreis)
Geeignet für die Verwendung von Pumpen DN 25 mit G 1 1/2" x 180 mm

Rücklaufstrang besteht aus:

Kombihahn mit Schwerkraftbremse
Thermometer im Handgriff (blaue Kennung, Anzeigebereich 0/120°C)
Längenausgleichsrohr mit Anschlussverschraubung
T-Stück zur Mischeranbindung
Systemanschluss G 1 1/2" außen (Kessel), G 1" innen (Heizkreis)

Achsabstand:	125 mm
Systemanschlüsse:	Kessel G 1 1/2" außen, Heizkreis G 1" innen
max. Temperatur:	110 °C
max. Anlagendruck:	10 bar
Kvs-Wert:	4,8 m³/h
Isolation:	Polypropylen EPP
Maße (B/H/T):	250 x 475 x 152 mm

Grundfos UPM3 HYBRID 25–70/180:

Baulänge:	180 mm
Versorgungsspannung:	AC 230 V, 50 Hz
Schutzart:	IP 44
Energieeffizienzklasse:	A
Leistungsaufnahme:	2-52 W
Betriebsarten / Einstellungen:	Proportionaler Druck (3), konstanter Druck (3), konstante Drehzahl (4), AutoAdapt PP (1), AutoAdapt CP (1), PWM A (3), PWM C (3), 2-Wege-Kommunikation (P1/Flow)

Wofür wird die Afriso Heizungspumpengruppe PrimoTherm 180-2 DN 25 mit Pumpe verwendet?

Sie wird in gemischten Heizkreisen eingesetzt und bildet die Verbindung zwischen Heizkessel und Rohrleitungssystem.

Ist bei diesem Set bereits eine Pumpe enthalten?

Ja, diese Ausführung wird inklusive Umwälzpumpe geliefert und ist damit sofort einsatzbereit.

Wie wird die Vorlauftemperatur bei der PrimoTherm 180-2 geregelt?

Über den 3-Wege-Mischer und den zugehörigen Stellmotor wird dem Vorlauf Rücklaufwasser beigemischt, um die gewünschte Temperatur zu erreichen.

Welche Systemanschlüsse hat die Pumpengruppe?

Kesselseitig liegt ein Anschluss G 1 1/2 Zoll außen vor, heizkreisseitig ein Anschluss G 1 innen.

Welchen Achsabstand hat die Pumpengruppe?

Der Achsabstand beträgt 125 mm.

Woraus besteht der Vorlaufstrang der Pumpengruppe?

Der Vorlaufstrang besteht aus einem Kombihahn mit Thermometer im Handrad, einem Kugelhahn unterhalb der Pumpe sowie dem 3-Wege-Mischventil mit Stellmotor.

Woraus besteht der Rücklaufstrang?

Der Rücklaufstrang besteht aus einem Kombihahn mit Schwerkraftbremse, einem Thermometer im Handgriff sowie einem Längenausgleichsrohr mit T-Stück zur Mischeranbindung.

Was zeichnet den verwendeten Stellmotor ARM 343 aus?

Der Stellmotor ist wartungsfrei und lautlos, arbeitet mit 6 Nm Drehmoment und 120 Sekunden Laufzeit und verfügt über eine Umschalttaste für Hand- oder Automatikbetrieb.

Kann der Kvs-Wert des Mischers nachträglich angepasst werden?

Ja, bei der KVS-Vario-Ausführung lässt sich der Kvs-Wert auch nachträglich unter Druck anpassen.

Ist ein PWM-Kabel im Lieferumfang enthalten?

Nein, ein PWM-Kabel für die Pumpenansteuerung ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

Ist eine Wärmedämmung im Lieferumfang enthalten?

Ja, die formschlüssige Isolation sowie die Wandbefestigung sind im Lieferumfang enthalten.

Ist die Pumpengruppe werkseitig auf Dichtheit geprüft?

Ja, die Pumpengruppe ist fest vormontiert und werkseitig auf Dichtheit geprüft.

Wofür steht die Farbkennung der Thermometer?

Die rote Kennung zeigt den Vorlauf an, die blaue Kennung den Rücklauf.

Wozu dient die Schwerkraftbremse im Rücklaufstrang?

Sie verhindert eine unerwünschte Schwerkraftzirkulation im Heizkreis, wenn die Pumpe nicht in Betrieb ist.

Wer sollte die Montage der Pumpengruppe durchführen?

Montage, Erstinbetriebnahme, Inspektion und Wartung sollten laut Hersteller nur durch autorisiertes Fachpersonal erfolgen.

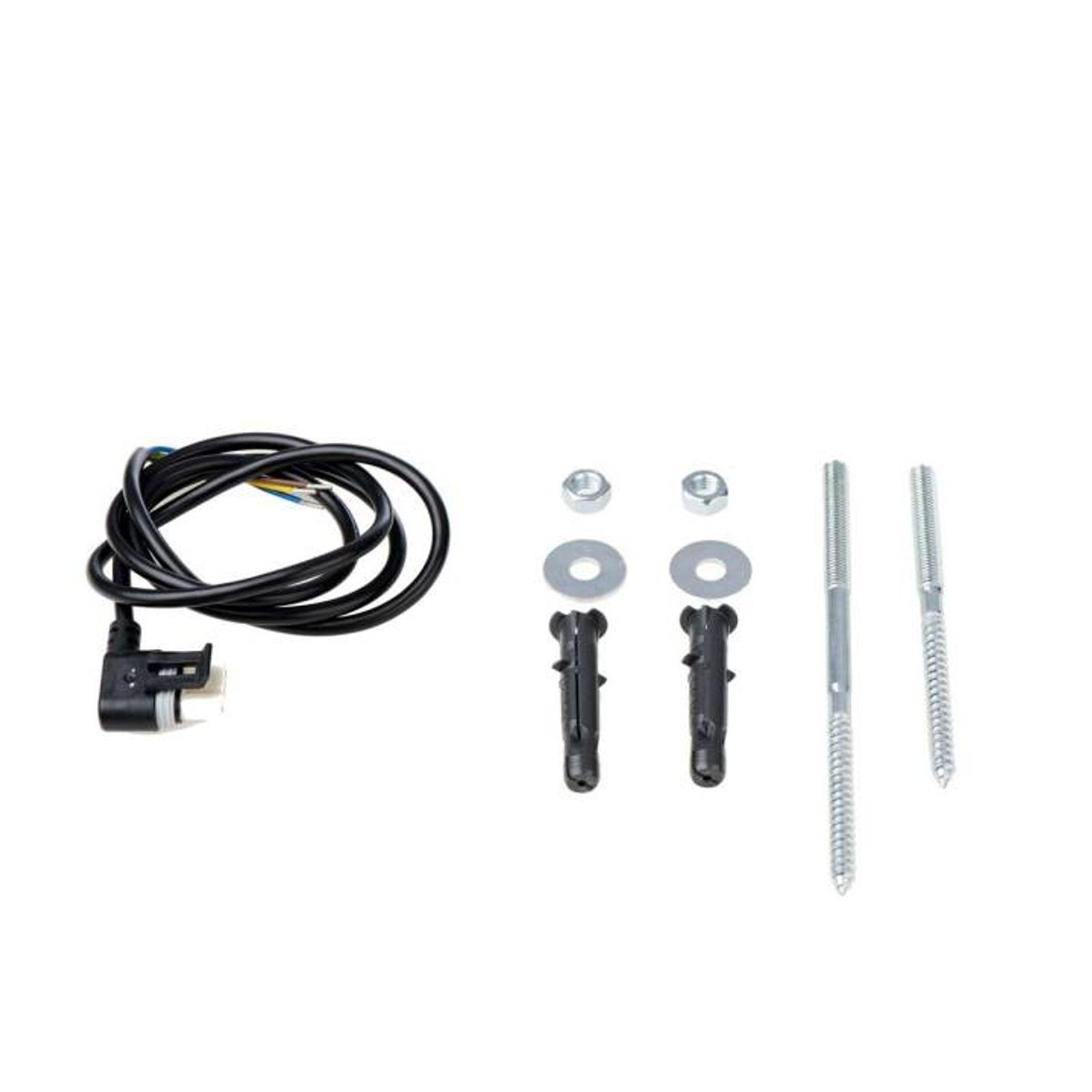

1x Pumpengruppe
1x Befestigungsmaterial
1x PWM-Kabel

EU-Verantwortlicher Kontakt gemäß GPSR

Hersteller	Afriso
Eingetragener Handelsname	AFRISO-EURO-INDEX GmbH
Straße	Lindenstrasse 20
PLZ / Ort	74363 Güglingen
Land	Deutschland
Telefon	+49 7135 102-147
E-Mail	info@afriso.de

Installations- & Warnhinweise

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!

WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.

Sicherheits- und Warnhinweise beachten.
Lebensgefahr! Explosionsgefahr beim Fördern von explosiven Fördermedien (wie Benzin, Petroleum, ...)! Das Fördern von leicht entzündlichen und explosiven Medien ist strengstens verboten.
