Afriso Kappenventil G 1 x 1 mit Ablasshahn

Name: Afriso Kappenventil G 1 x 1 mit Ablasshahn
Brand: Afriso
SKU: 77934
Price: 11.02 EUR
Availability: InStock

Das Afriso Kappenventil G 1 x 1 dient zum Anschluss, zur Wartung und Kontrolle von Membran-Ausdehnungsgefäßen in Heizungsanlagen nach EN 12828 und Solaranlagen. Am Wassereingang des Ausdehnungsgefäßes einzubauen.

-84% 69,85 €

(auf UVP des Herstellers)

11,02 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 77934
Lieferzeit: 1 - 3 Werktage

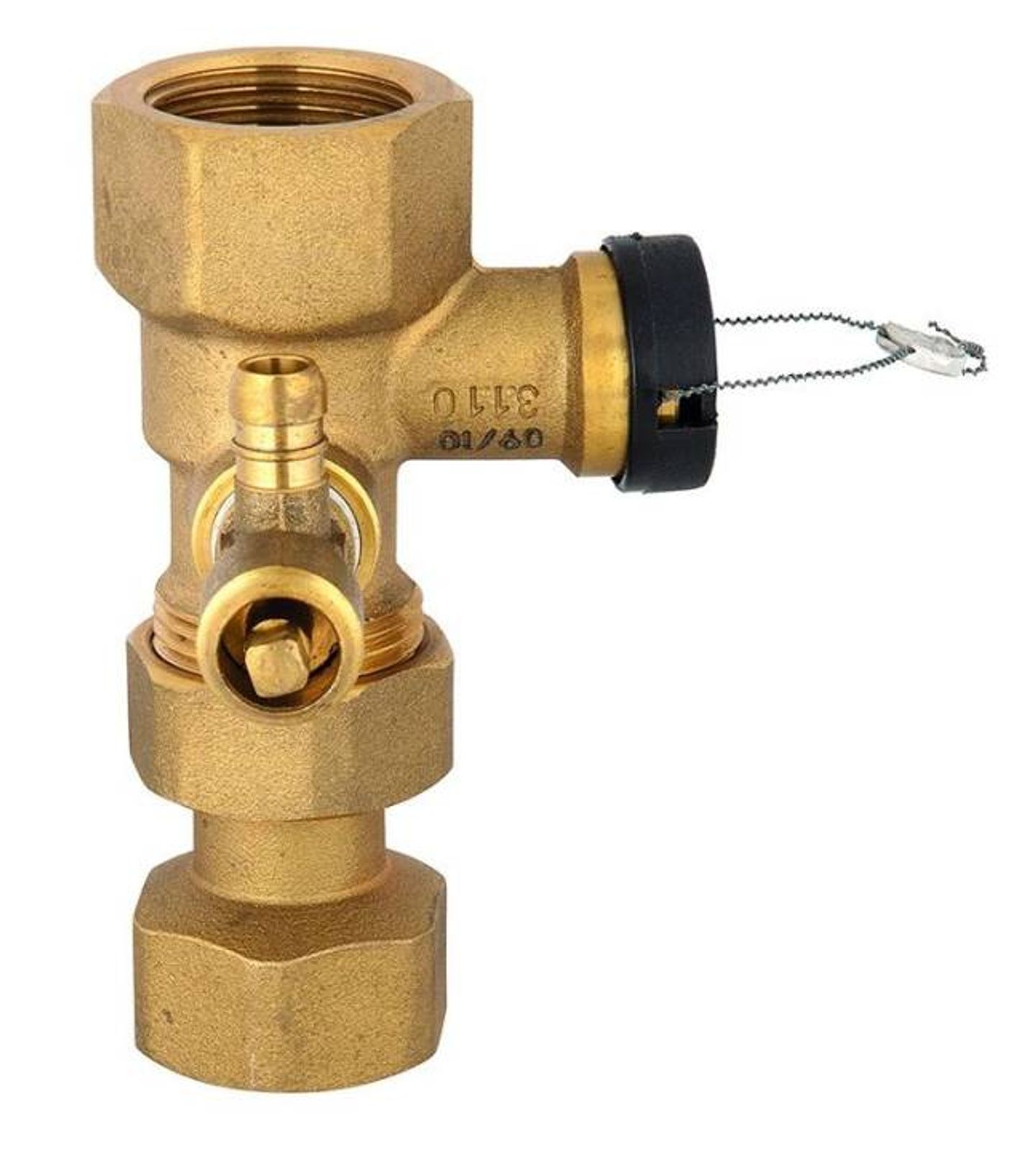

Kappenventil G 1 x 1 mit Ablasshahn von Afriso

Zum Anschluss, zur Wartung und Kontrolle von Membran-Ausdehnungsgefäßen in Heizungsanlagen nach EN 12828 und Solaranlagen. Am Wassereingang des Ausdehnungsgefäßes einzubauen.

Kappenventil mit Anschlussverschraubung G¾ x G¾ oder G1 x G1. Das Absperrventil ist mit Kappe und Plombe gegen unbeabsichtigtes Schließen gesichert. Ventilbetätigung über Standard-4-Kant-Schlüssel SW5 für Heizkörper-Entlüftungsventile. Bei der vorgeschriebenen Funktionsprüfung oder bei Austausch kann das Ausdehnungsgefäß gegen die Heizungsanlage abgesperrt und am Ablasshahn entleert werden.

Betriebsdruck	Max. 10 bar
Temperatureinsatzbereich	Betrieb: 0 / 120 °C
Entleerleistung	Kvs: 0,5 m³/h

Was wird das AFRISO Kappenventil G 1 x 1 mit Ablasshahn verwendet?

Das Kappenventil dient zum Anschluss, zur Wartung und zur Funktionskontrolle von Membran-Ausdehnungsgefäßen in Heizungsanlagen nach EN 12828 sowie in Solaranlagen. Es ermöglicht, das Ausdehnungsgefäß für Wartungsarbeiten sicher von der Anlage zu trennen und über den integrierten Ablasshahn zu entleeren.

An welcher Stelle sollte das Kappenventil montiert werden?

Das Ventil wird am Wassereingang des Membran-Ausdehnungsgefäßes installiert. So kann das Gefäß bei Wartungsarbeiten abgesperrt und entleert werden, ohne die gesamte Heizungsanlage außer Betrieb nehmen zu müssen.

Welche Vorteile bietet der integrierte Ablasshahn?

Der Ablasshahn erleichtert Wartungs- und Prüfarbeiten erheblich. Das Ausdehnungsgefäß kann kontrolliert entleert werden, bevor beispielsweise der Vordruck geprüft oder das Gefäß ausgetauscht wird.

Weshalb ist das Absperrventil mit Kappe und Plombe ausgestattet?

Die Kappe mit Plombierung schützt das Ventil vor unbeabsichtigtem Schließen. Dadurch bleibt die Verbindung zum Ausdehnungsgefäß im normalen Anlagenbetrieb gesichert.

Welcher Schlüssel wird zur Betätigung des Ventils benötigt?

Das Ventil wird mit einem Standard-4-Kant-Schlüssel SW5 betätigt, wie er auch für viele Heizkörper-Entlüftungsventile verwendet wird. Dadurch ist kein Spezialwerkzeug erforderlich.

Für welche Anschlussgröße ist diese Ausführung geeignet?

Diese Variante besitzt beidseitig einen G 1 x 1 Zoll Anschluss und eignet sich für entsprechend ausgelegte Membran-Ausdehnungsgefäße und Rohrleitungen.

Bis zu welchem Betriebsdruck kann das Kappenventil eingesetzt werden?

Das Ventil ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich damit für zahlreiche Heizungs- und Solaranlagen im Gebäudebereich.

Für welchen Temperaturbereich ist das Ventil geeignet?

Das Kappenventil kann bei Medientemperaturen von 0 °C bis 120 °C eingesetzt werden und ist damit für typische Heizungs- und Solarwärmeanwendungen geeignet.

Kann das Ausdehnungsgefäß mit eingebautem Kappenventil ausgetauscht werden?

Ja. Das Gefäß kann zunächst abgesperrt und anschließend über den Ablasshahn entleert werden. Dadurch lassen sich Wartungs- oder Austauscharbeiten deutlich einfacher durchführen.

Ist das Kappenventil auch für Solaranlagen geeignet?

Ja. Das Ventil ist ausdrücklich für Membran-Ausdehnungsgefäße in Heizungsanlagen sowie in Solaranlagen vorgesehen.

Welche Aufgabe übernimmt ein Kappenventil in einer Heizungsanlage?

Ein Kappenventil ermöglicht die kontrollierte Absperrung des Ausdehnungsgefäßes für Prüf- und Wartungsarbeiten. Dadurch können Servicearbeiten durchgeführt werden, ohne die gesamte Heizungsanlage vollständig entleeren zu müssen.

Welche Entleerleistung besitzt das Kappenventil?

Das Ventil verfügt über eine Entleerleistung von Kvs 0,5 m³/h. Diese ist für die vorgesehene Entleerung und Wartung von Membran-Ausdehnungsgefäßen ausgelegt.

1x Afriso Kappenventil G 1 x 1 mit Ablasshahn

77934-77924_77934_77949_Kappenventile_Datenblätter
