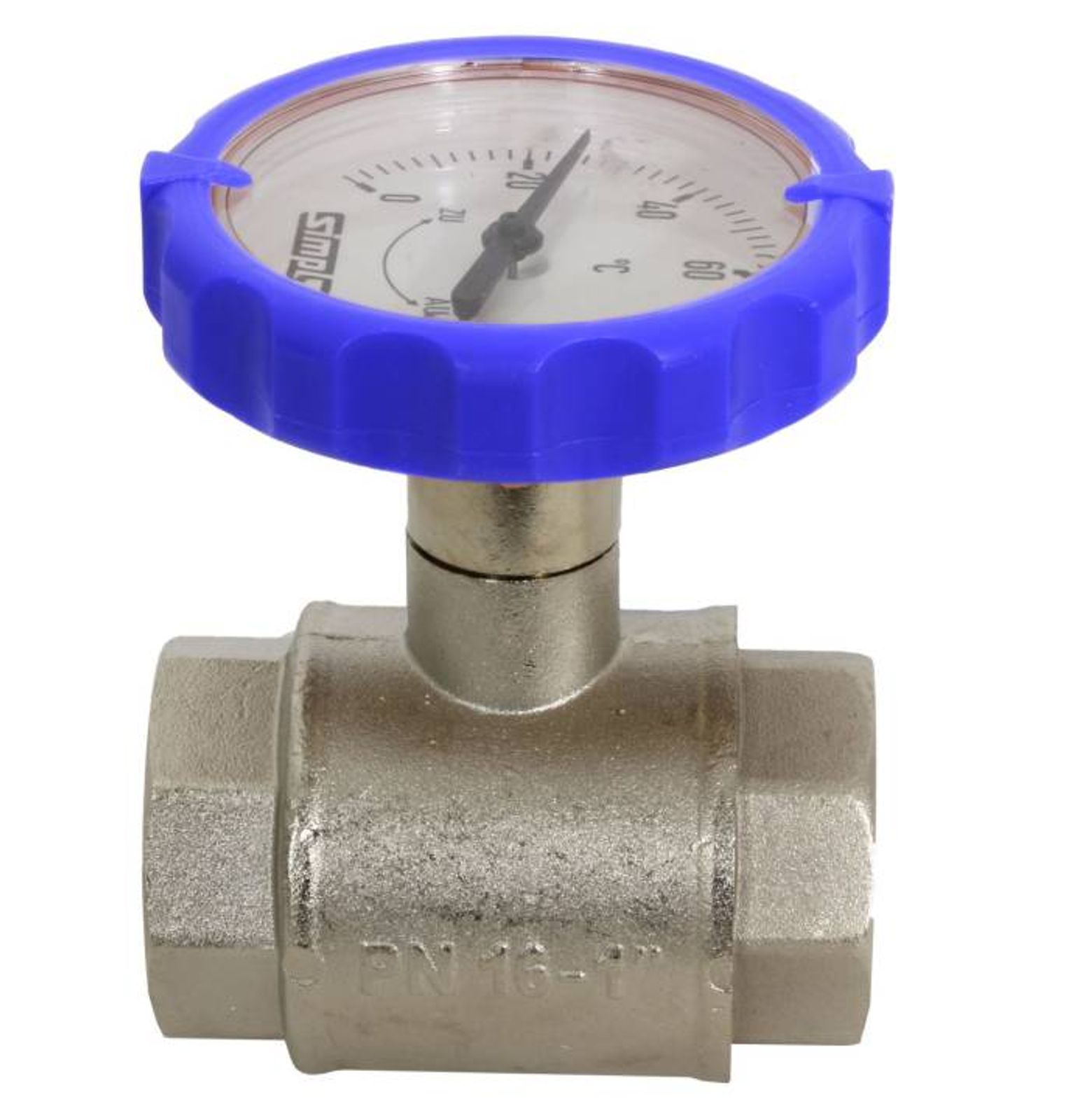

Muffen-Kugelhahn PN 16, G 1 Zoll mit rundem Thermometergriff (blau, Ø 63 mm)

Muffen-Kugelhahn PN 16, G 1 Zoll mit rundem Thermometergriff (blau, Ø 63 mm)

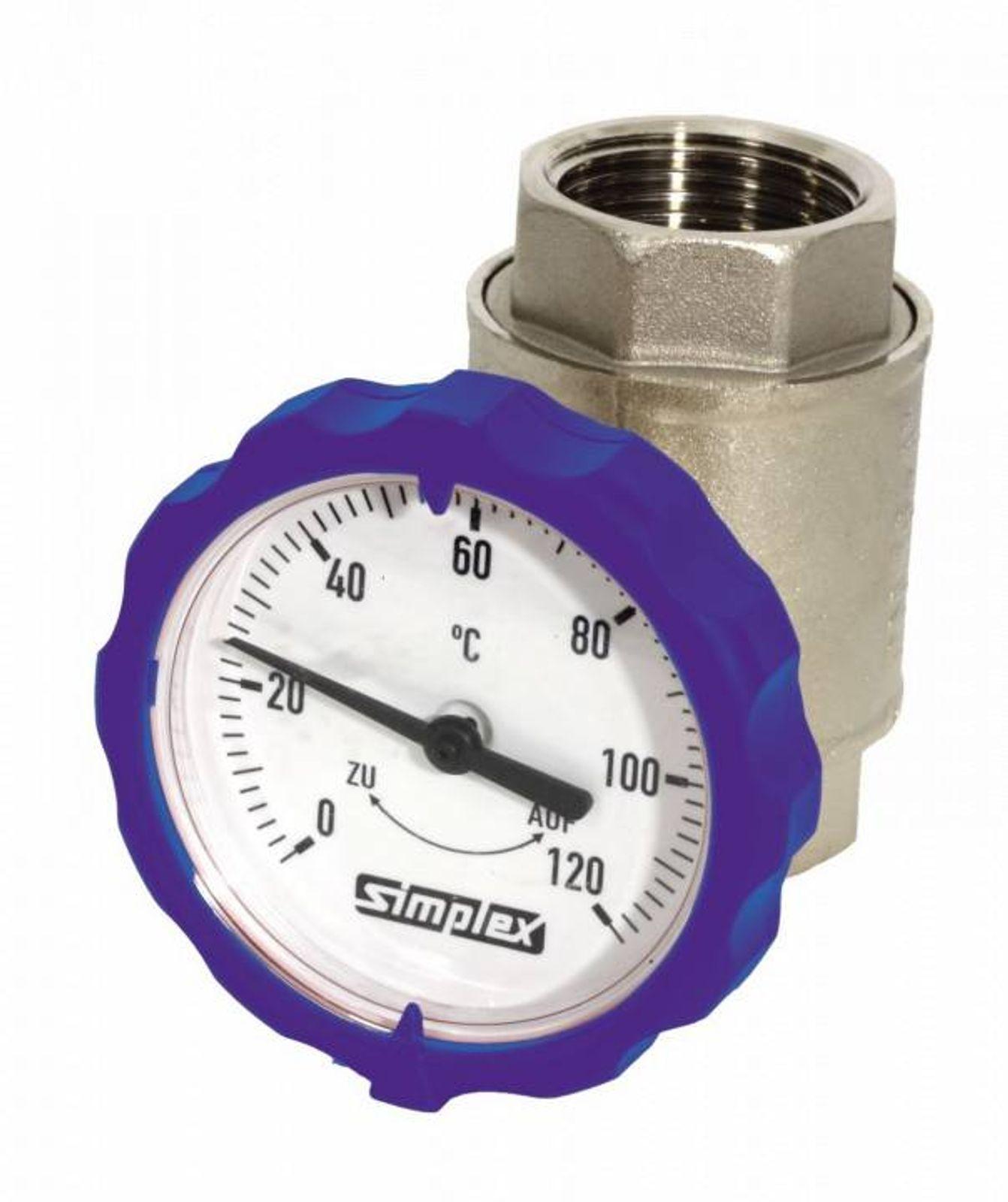

Muffen-Kugelhahn PN 16, G 1 Zoll mit rundem Thermometergriff (blau, Ø 63 mm) – Bild 2 von 2

Muffen-Kugelhahn PN 16, G 1 Zoll mit rundem Thermometergriff (blau, Ø 63 mm)

Name: Muffen-Kugelhahn PN 16, G 1 Zoll mit rundem Thermometergriff (blau, Ø 63 mm)
Brand: Simplex
SKU: F10150
Price: 43.39 EUR
Availability: InStock

Der Muffen-Kugelhahn G 1" Durchgangsform mit rundem Thermometergriff ist robust verarbeitet und lässt sich schnell installieren.

43,39 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: F10150
Lieferzeit: 1 - 3 Werktage

Muffen-Kugelhahn G 1" Durchgangsform mit rundem Thermometergriff

Kugel hartverchromt in Kunststoff (PTFE) gelagert
Blauer Thermometergriff (Ø 63 mm)
Betätigungsspindel mit doppelter O-Ring-Dichtung
Muffenausführung mit beidseitigem Innengewinde G 1"
Für horizontalen und vertikalen Einbau

Sonstige Daten:

Einsatzbereich:	Warmwasser-Heizungsanlagen
Material Gehäuse:	Pressmessing, vernickelt
Nenndruck:	PN 16
max. Druck:	10 bar
max. Temperatur:	110°C Dauertemperatur (130°C kurzzeitig)

Wofür wird ein Muffen-Kugelhahn mit Thermometergriff eingesetzt?

Er dient als Absperrarmatur in Warmwasser-Heizungsanlagen und zeigt über den integrierten Thermometergriff gleichzeitig die aktuelle Anlagentemperatur an.

Was bedeutet die Angabe PN 16?

PN 16 gibt den zulässigen Nenndruck der Armatur an, was maximal 16 bar bei Raumtemperatur beziehungsweise 10 bar bei maximaler Betriebstemperatur entspricht.

Welche maximale Betriebstemperatur verträgt der Kugelhahn?

Der Kugelhahn ist für eine Dauertemperatur von bis zu 110 Grad C und kurzzeitig bis zu 130 Grad C ausgelegt.

Aus welchem Material besteht die Armatur?

Das Gehäuse besteht aus vernickeltem Pressmessing, die Kugel ist hartverchromt und in PTFE gelagert.

Wofür dient der blaue Thermometergriff?

Der blaue Griff kennzeichnet häufig den Rücklauf einer Heizungsanlage und zeigt über das integrierte Thermometer mit 63 mm Durchmesser die Temperatur an.

Kann der Griff gegen einen Flügelgriff ausgetauscht werden?

Ja, dank der speziellen Hohlspindel lassen sich Thermometer- und Flügelgriffe ohne Werkzeug gegeneinander austauschen.

Für welchen Anschluss ist dieser Kugelhahn ausgelegt?

Diese Ausführung hat ein beidseitiges Innengewinde G 1 Zoll in Muffenausführung.

Ist der Einbau horizontal und vertikal möglich?

Ja, der Muffen-Kugelhahn eignet sich sowohl für den horizontalen als auch für den vertikalen Einbau.

Für welches Medium ist der Kugelhahn geeignet?

Der Kugelhahn ist für den Einsatz mit Heizungswasser nach VDI 2035 vorgesehen.

Muss der Kugelhahn regelmäßig betätigt werden?

Ja, bei Kugelhähnen, die dauerhaft in einer Stellung verbleiben, empfiehlt sich eine Betätigung mindestens ein- bis zweimal im Jahr, um Beeinträchtigungen vorzubeugen.

Wie ist die Abdichtung der Betätigungsspindel ausgeführt?

Die Spindel ist mit einer doppelten O-Ring-Dichtung ausgestattet, die für eine zuverlässige Abdichtung sorgt.

Ist der Kugelhahn für Solaranlagen geeignet?

Ja, neben Warmwasser-Heizungsanlagen eignet sich der Kugelhahn auch für den Einsatz in Solaranlagen.

1 x Muffen-Kugelhahn PN 16, G 1", mit rundem Thermometergriff (blau, Ø 63 mm)

F10150-Muffenkugelhahn-mit-Thermogriff-Maßzeichnung
