Anschlussleiste Alpha Basis direct Standard 24 V / 230 V für 6 Heizzonen
36,41 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 130544
- WEEE-NR
- DE64325155
- Lieferzeit
- 1 - 3 Werktage

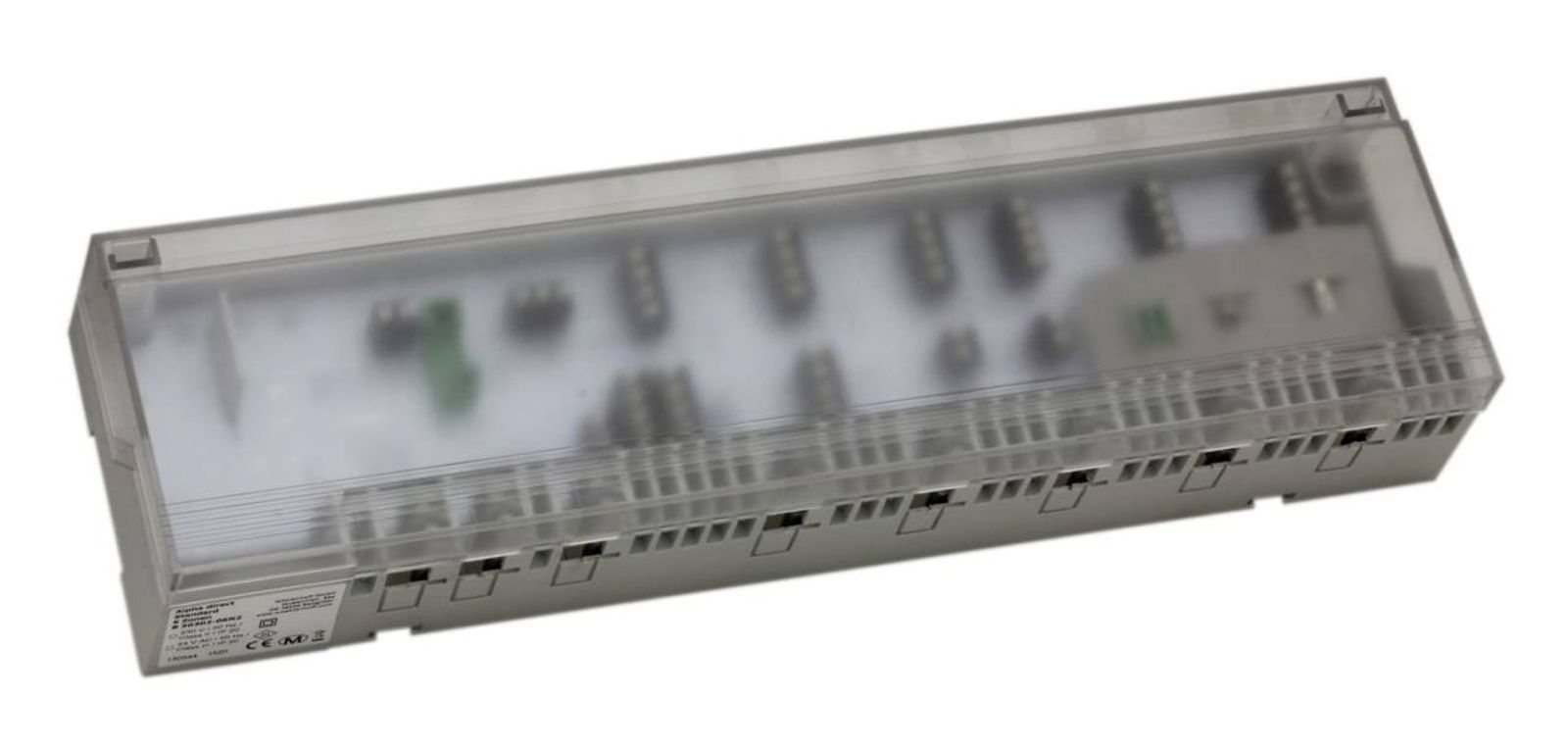

Anschlussleiste Alpha Basis direct Standard 24 V / 230 V für 6 Heizzonen
Die Alpha Basis direct Standard ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.
Leistungsmerkmale
- Einfache, intuitive Installation und Bedienung
- Hohe Funktionssicherheit
- Bis zu 15 Stellantriebe anschließbar
- Bewährte Kabelführung und normenkonforme Zugentlastung
- Schraublose Klemmenanschlusstechnik
- Übersichtlich angeordnete Anschlussklemmen
- Wartungsfrei
- Geeignet für Spannung 230V oder 24V (Trafo optional)
Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?
| Standard | Standard Plus | Komfort | Control | |
| Absenkkanal | Ja | Ja | Ja | Ja |
| Heizfunktion | Ja | Ja | Ja | Ja |
| Kühlfunktion | Nein | Ja | Ja | Ja |
| Temperaturbegrenzer / Taupunktsensor | Nein | Ja | Ja | Ja |
| Wirksinn NC / NO | NC oder NO | NC | wählbar | wählbar |
| Integriertes Timermodul | Nein | Nein | Nein | Ja |
| Pumpen- / Kesselausgang | Nein | Nur Pumpe | Beides | Beides |
| LED-Statusanzeige | Nein | Nein | Ja | Ja |
- Typ: B 50302-06N2
- Betriebsspannung: 230 V ±10 %, 50 Hz
- Betriebsspannung: 24 V (±10 %, 50 Hz) hierfür ist ein separater Systemtransformator nötig
- Spannungsversorgung: Eurostecker / externe Spannungsquelle
- Leistungsaufnahme im Leerlauf: < 1 W
- max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA

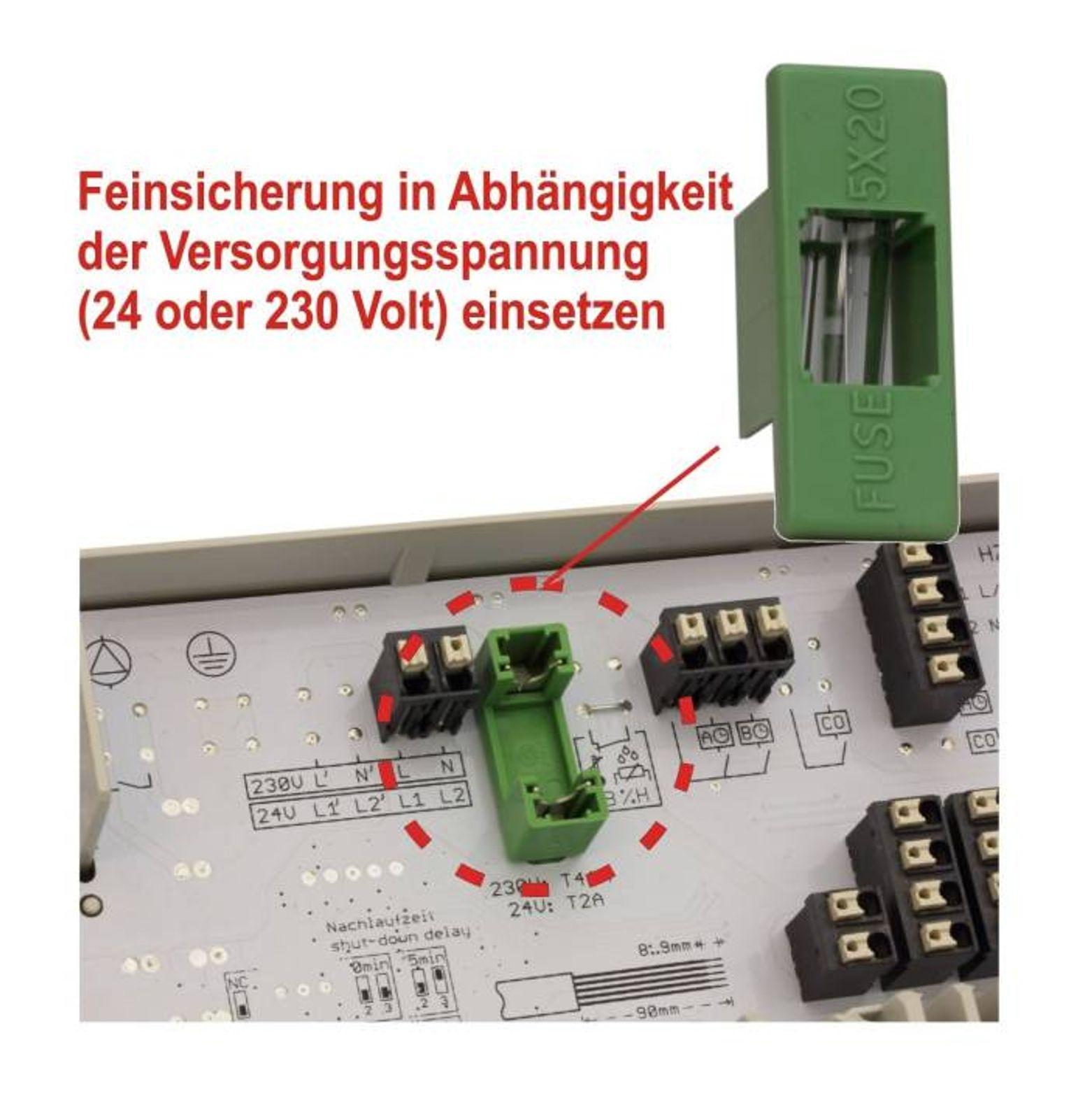

- Absicherung: T4AH
- max. Anzahl Regler: 6
- max. Anzahl Anschlussklemmen für Stellantriebe: 15
- max. Anzahl anschließbare Stellantriebe à 1 W: 15
- max. Nennlast aller Antriebe: 24 W
- Pumpenschaltung: Schließerkontakt (einpolig schaltend) / Direkter Anschluss über L / N möglich)
- Kesselschaltung: Schließerkontrakt (einpolig schaltend)
- Schaltleistung: 2 A, 200 VA induktiv
- Wirksinn: NC / NO
- Zulässige Umgebungstemperatur: 0 bis + 50 °C
- Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
- Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
- Schutzklasse: II
- Schutzart: IP 20
- Material: ABS
- Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
- Abmessungen: 90 x 326,5 x 52 mm
- Gewicht: 380 g
Wofür wird die Anschlussleiste Alpha Basis direct Standard verwendet?
Wie viele Heizzonen können mit dieser Anschlussleiste realisiert werden?
Mit welcher Betriebsspannung kann die Anschlussleiste betrieben werden?
Wird für den Betrieb mit 24 V ein zusätzlicher Transformator benötigt?
Wie viele Stellantriebe können maximal angeschlossen werden?
Was bedeutet der Wirksinn NC beziehungsweise NO bei den Stellantrieben?
Kann die Standard-Ausführung zwischen NC und NO umgeschaltet werden?
Verfügt die Standard-Ausführung über eine Kühlfunktion?
Ist bei der Standard-Ausführung ein Pumpen- oder Kesselausgang vorhanden?
Wie unterscheidet sich die Standard-Ausführung von Standard Plus, Komfort und Control?
Welche Schutzart und Schutzklasse hat die Anschlussleiste?
Wie wird die Anschlussleiste montiert?
Welchen Querschnitt dürfen die angeschlossenen Kabel haben?
Muss die Anschlussleiste regelmäßig gewartet werden?
Welche Umgebungstemperatur ist für den Betrieb zulässig?
Darf die Installation selbst vorgenommen werden?
- 1 x Anschlussleiste Alpha Basis direct Standard 230 V für 6 Heizzonen

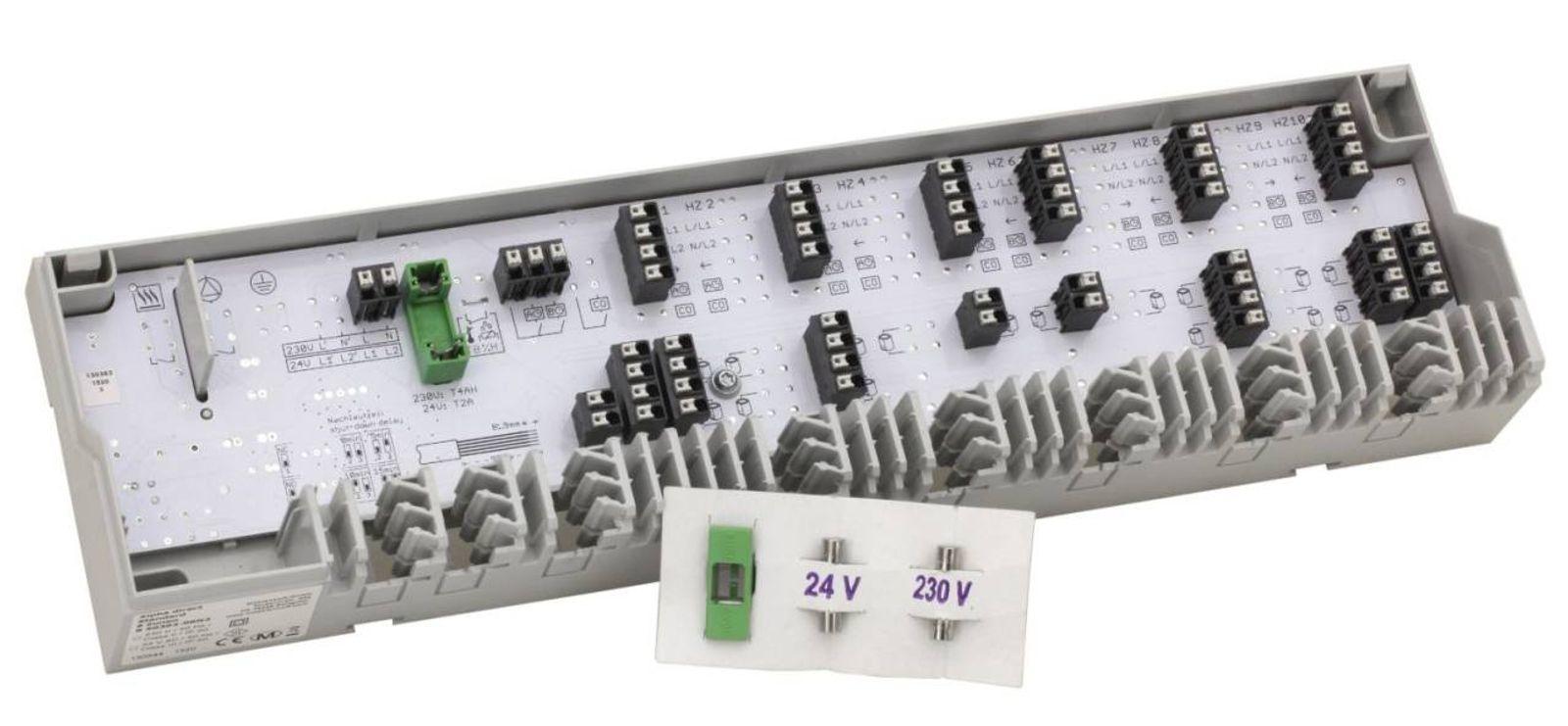

- 1 x Sicherungssatz 24 V / 230 V
