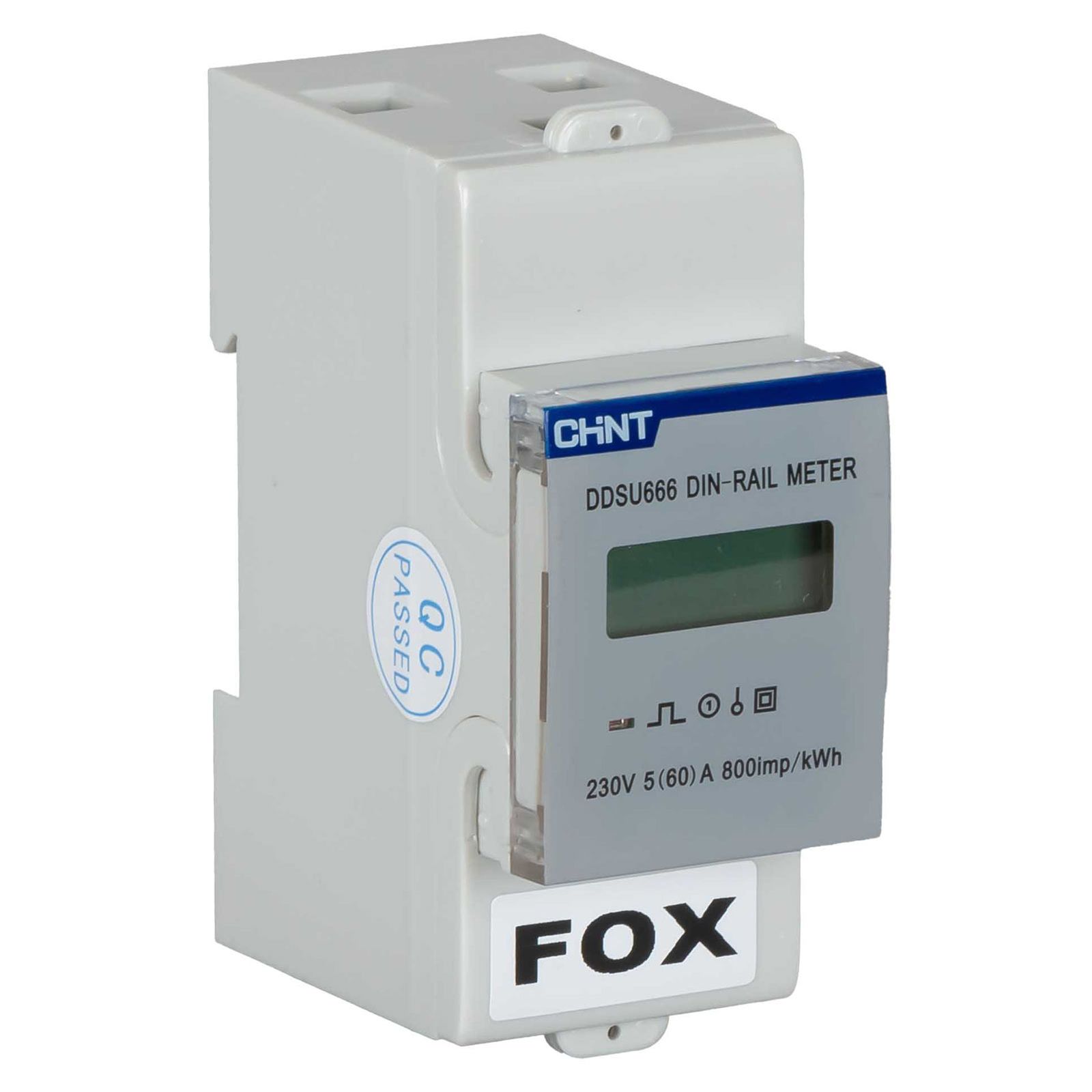

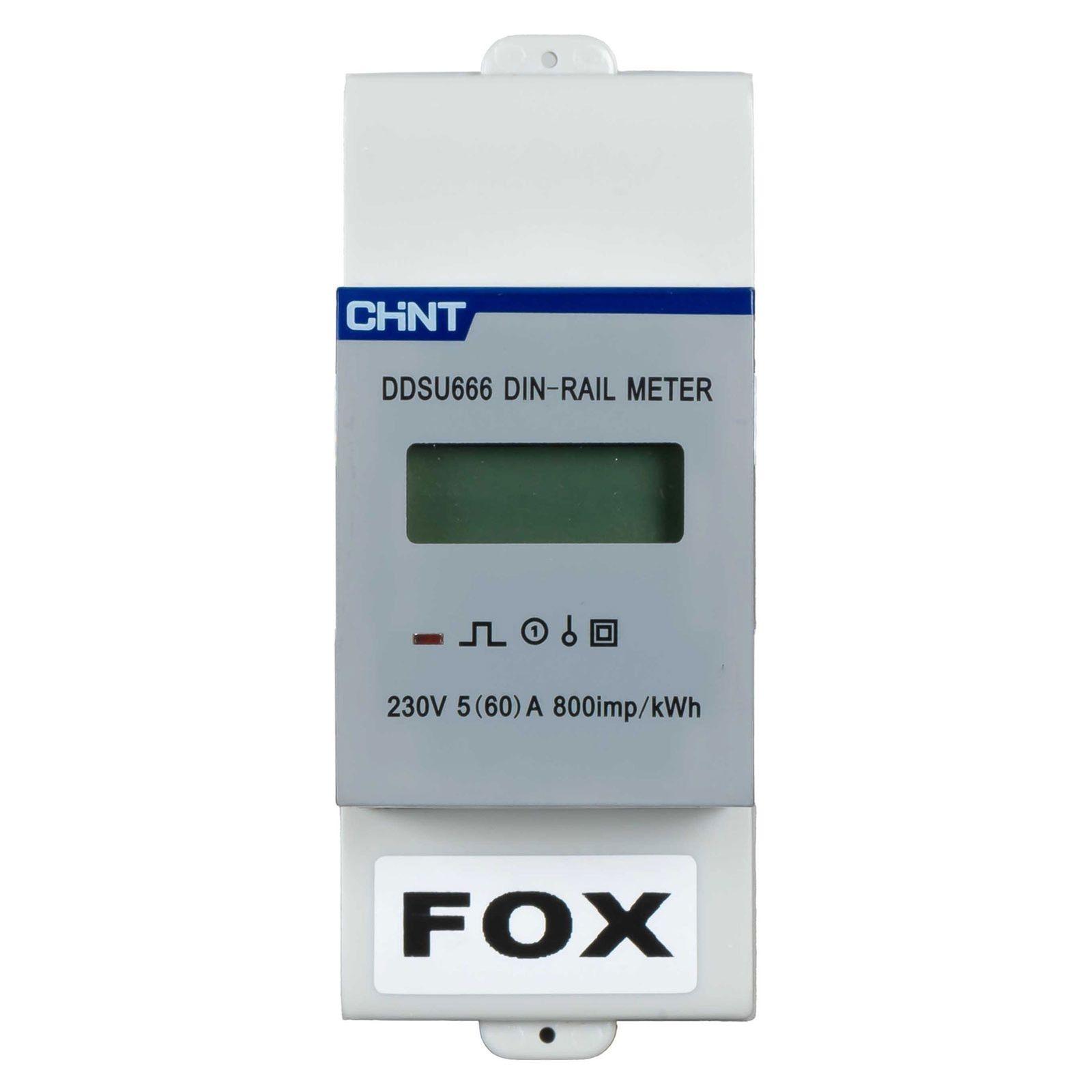

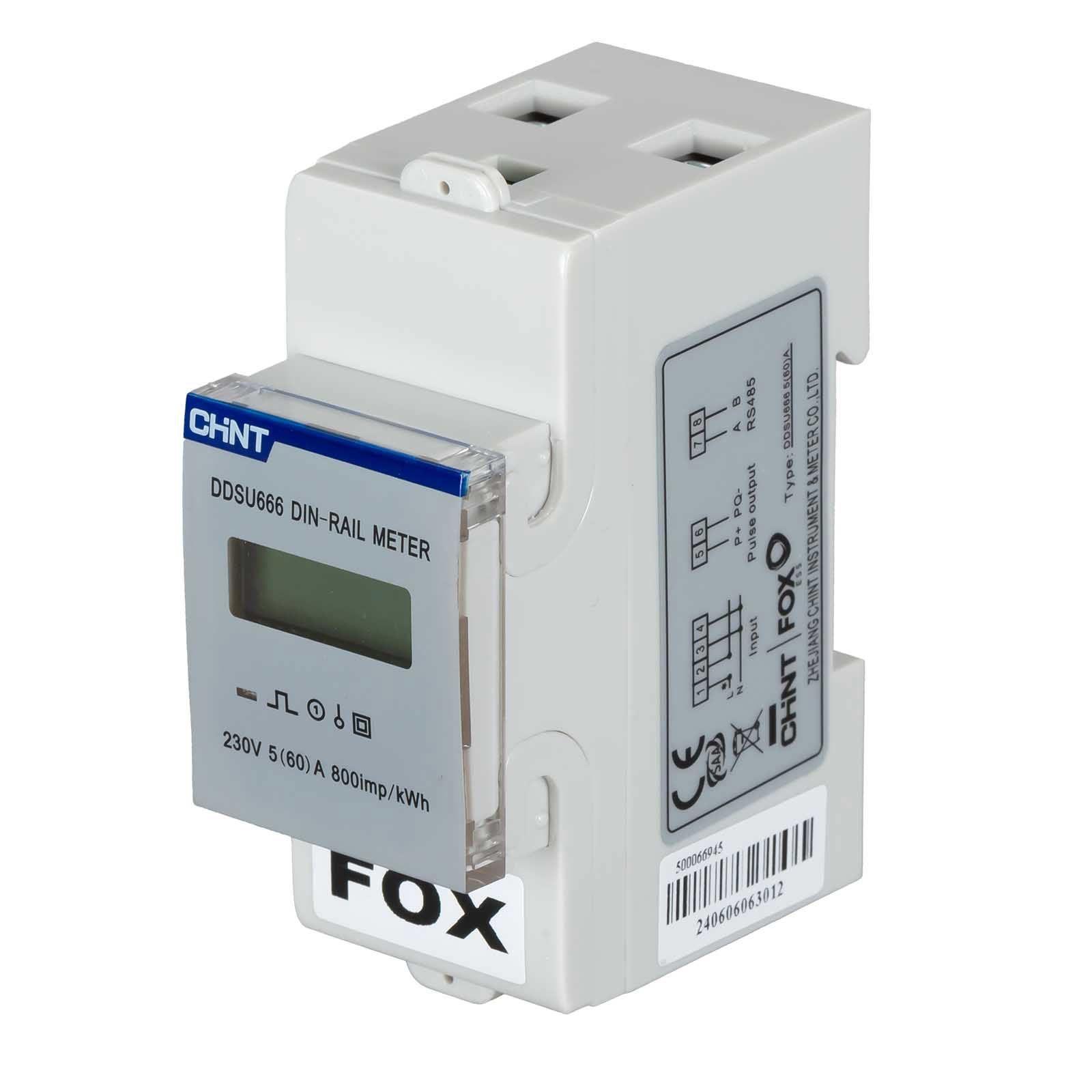

Fox ESS Smart Power Sensor DDSU666 1-phasig
Der elektronische Energiezähler ist für die Leistungsüberwachung und Energiemessung entwickelt worden.
105,91 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
Hier auswählen für Preise ohne MwSt. für berechtigte gemäß § 12 Abs. 3 USt
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 30-803-00002-01
- WEEE-NR
- DE30584745
- Lieferzeit
- 3 - 5 Werktage
Fox ESS Smart Power Sensor DDSU666 1-phasig
Der elektronische Energiezähler ist für die Leistungsüberwachung und Energiemessung entwickelt worden. Dieser einphasige Zähler ist mit einem LCD-Bildschirm für eine benutzerfreundliche Bedienung ausgestattet.
- DIN35-mm-Standard-DIN-Schienenmontage, mit segmentierter LCD-Anzeige
- Einfache Bedienung über LCD Display
- Messfunktion: Sie zeichnet sich durch die Messung von Spannung, Strom, Frequenz, Wirkleistung, Leistungsfaktor und Wirkenergie aus
- Kommunikationsfunktion: RS485-Kommunikationsschnittstelle, unterstützt DL/T645-2007-Protokoll, anpassbar für MODBUS-RTU-Protokoll
- Multiratefunktion: Unterstützt werden vier Raten, darunter Top-, Peak-, Flat- und Valley-Rate
- Genauigkeitsklasse 1
- Energieverbrauch gesamt ? 1 W
| Abmesung (BxTxH) | 85 x 36 x 66 mm |
| Montageart | DIN35 Hutschiene |
| Stromversorgung | |
| Stromnetztyp | 1P2W (1-Phasig) |
| Eingangspannung | 176VAC~288 VAC(Phase/N) |
| Energieverbrauch | ? 0,8 W |
| Messbereich | |
| Messbereich | - |
| Phasenspannung | 176 Vac ~ 288 Vac |
| Strom | 0 ~ 60 A |
| Messgenauigkeit | |
| Spannung | ±0.5 % |
| Strom/ Leistung/ Energie | ±1 % |
| Frequenz | ±0.01 Hz |
| Kommunikation | |
| Schnittstelle | RS485 |
| Baudrate | 9,600 bps |
| Umweltbedingungen | |
| Betriebstemperatur | -25° C bis +55° C |
| Lagerungstemperatur | -40° C bis +70° C |
| Luftfeuchtigkeit im Betrieb | 5 %RH ~ 95 %RH (nicht kondensierend) |
Wofür wird der Fox ESS Smart Power Sensor DDSU666 verwendet?
Der Smart Power Sensor DDSU666 ist ein elektronischer Energiezähler zur Leistungsüberwachung und Energiemessung im Zusammenspiel mit einem Fox ESS Wechselrichter. Er liefert dabei wichtige Messdaten für ein präzises Energiemanagement deiner PV-Anlage.
Für welche Fox ESS Wechselrichter ist der Sensor geeignet?
Der Sensor wird als Strommesser an einen kompatiblen Fox ESS Wechselrichter angeschlossen, insbesondere an einphasige Modelle. Achte beim Kauf darauf, dass diese einphasige Ausführung zu deinem Anschlusstyp passt.
Wie wird der Sensor mit dem Wechselrichter verbunden?
Der Sensor überträgt die gemessenen Daten über eine RS485-Schnittstelle direkt an den angeschlossenen Fox ESS Wechselrichter. Von dort aus lassen sich die Werte dann über die zugehörige App auslesen und auswerten.
Wie wird der Sensor montiert?
Der Sensor wird kompakt auf einer DIN35-Standard-Hutschiene im Zählerschrank oder Schaltschrank montiert. Das ermöglicht eine schnelle und saubere Installation.
Welche Messwerte erfasst der Sensor?
Der Sensor misst Spannung, Strom, Frequenz, Wirkleistung, Leistungsfaktor und Wirkenergie. Die Werte werden dir übersichtlich auf dem integrierten LCD-Display angezeigt.
Was bedeutet die Genauigkeitsklasse 1?
Die Genauigkeitsklasse 1 gibt an, dass der Zähler die Energie mit einer maximalen Messabweichung von 1 Prozent erfasst. Das entspricht einem für Energiezähler hohen Genauigkeitsstandard.
Für welche Netzspannung ist der Sensor ausgelegt?
Der Sensor ist für eine Eingangsspannung von 176 bis 288 VAC bei einem einphasigen Netz (1P2W) ausgelegt. Das deckt die üblichen Spannungsschwankungen im Hausnetz ab.
Bis zu welchem Strom kann der Sensor direkt messen?
Der Sensor kann Ströme im Bereich von 0 bis 60 A direkt messen. Damit deckt er die typischen Stromstärken in Einfamilienhaus-Installationen ab.
Was ist der Unterschied zwischen diesem einphasigen und einem dreiphasigen Fox ESS Zähler?
Während dieser einphasige DDSU666 nur eine Netzphase erfasst, misst der baugleiche dreiphasige DTSU666 Spannung, Strom und Leistung auf allen drei Phasen gleichzeitig. Welche Variante benötigt wird, hängt vom Anschlusstyp deines Wechselrichters beziehungsweise deines Hausnetzes ab.
Welches Kommunikationsprotokoll unterstützt der Sensor?
Der Sensor kommuniziert über eine RS485-Schnittstelle und unterstützt das DL/T645-2007-Protokoll, ist aber auch für das MODBUS-RTU-Protokoll anpassbar. Das ermöglicht eine flexible Einbindung in unterschiedliche Systeme.
Wofür wird die Multiratefunktion benötigt?
Die Multiratefunktion unterstützt bis zu vier unterschiedliche Tarifzeiten, darunter Top-, Peak-, Flat- und Valley-Rate. Damit lässt sich der Energieverbrauch differenziert nach Tageszeiten beziehungsweise Stromtarifen auswerten.
In welchem Temperaturbereich kann der Sensor betrieben werden?
Der Sensor ist laut technischen Daten für Betriebstemperaturen von -25 °C bis +55 °C ausgelegt. Das macht ihn auch für den Einsatz in unbeheizten Räumen wie Kellern oder Garagen geeignet.
Was gehört zum Lieferumfang?
Im Lieferumfang ist ein Fox ESS Smart Power Sensor DDSU666 1-phasig enthalten. Weiteres Zubehör wie Stromwandler ist bei diesem Modell nicht erforderlich, da die Strommessung direkt erfolgt.
Muss die Installation von einer Fachkraft durchgeführt werden?
Ja, laut Hersteller sollten Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur von autorisiertem Fachpersonal durchgeführt werden. Das gilt insbesondere für den elektrischen Anschluss an das Stromnetz und den Wechselrichter.
- 1x Fox ESS Smart Power Sensor DDSU666 1-phasig
