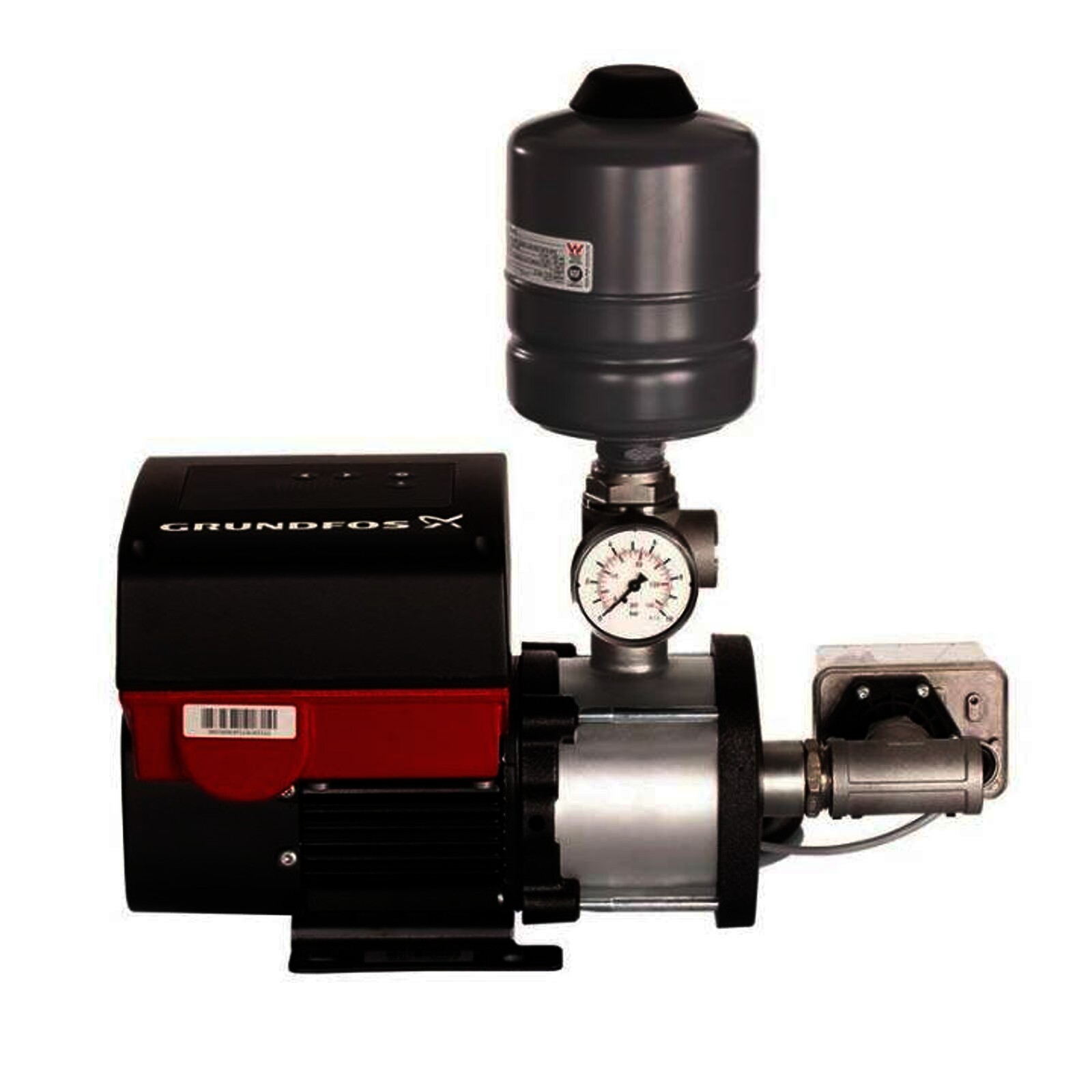

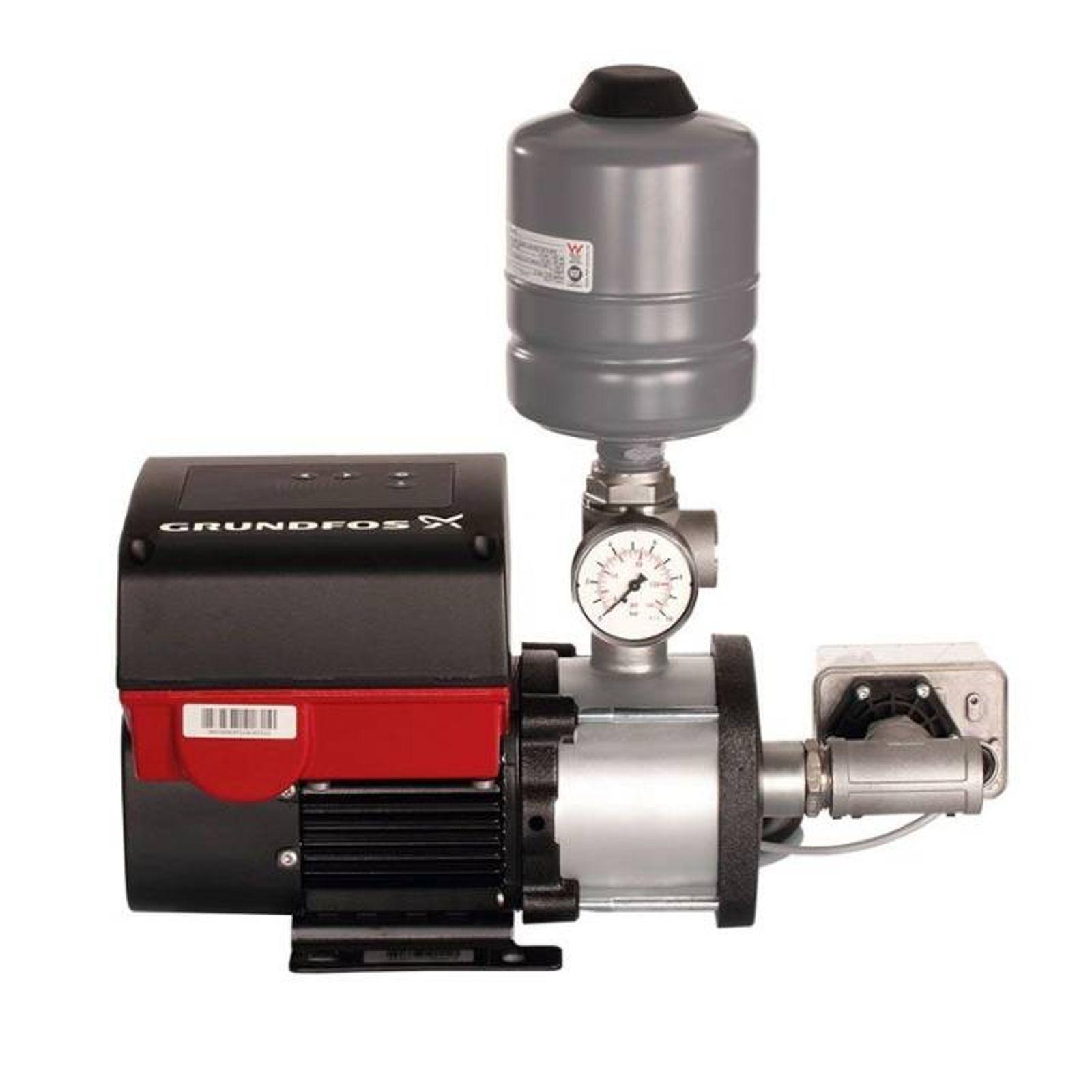

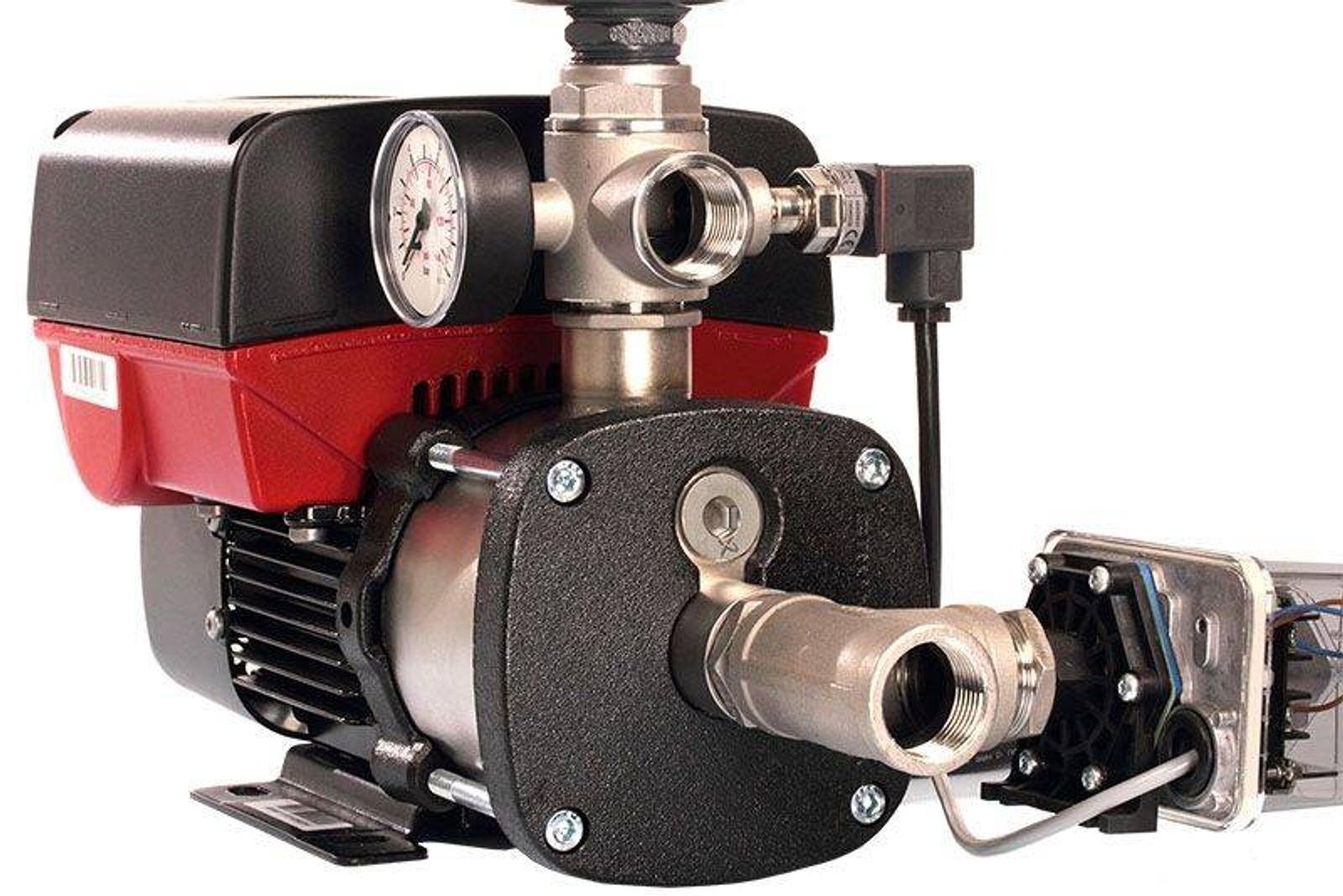

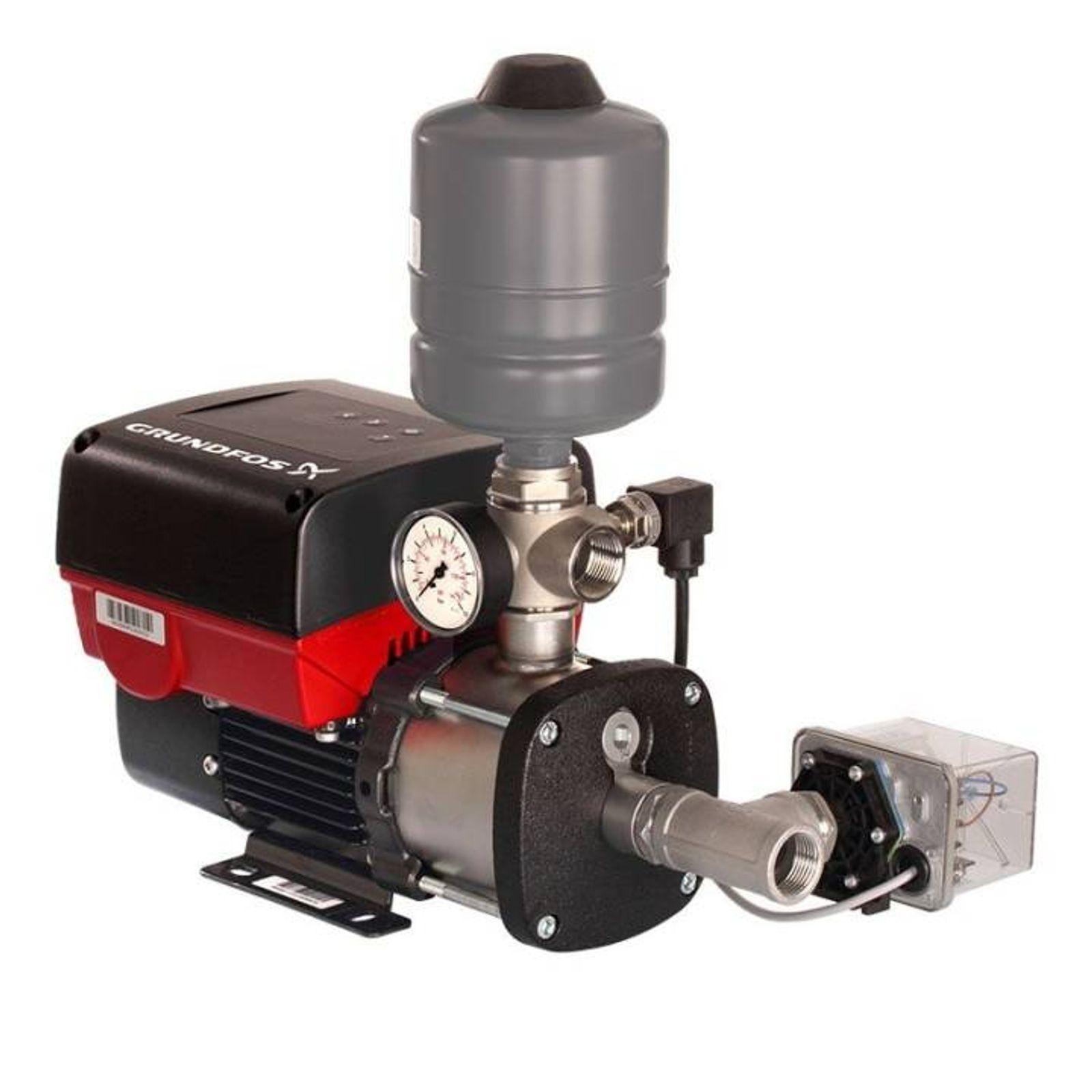

Grundfos Hydro Mono CMBE 1-44 AVBE Trinkwasservariante

Name: Grundfos Hydro Mono CMBE 1-44 AVBE Trinkwasservariante
Brand: Grundfos
SKU: 98563698
Price: 1649.0 EUR
Availability: LimitedAvailability

Die Grundfos Hydro Mono CMBE 1-44 AVBE Trinkwasservariante biete viele Vorteile wie zum Beispiel die Konstantdruckregelung mit der der Netzdruck, unabhängig von der Entnahmemenge, konstant bleibt.

-52% 3.462,90 €

(auf UVP des Herstellers)

1.649,00 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Spedition
Artikelnummer: 98563698
WEEE-NR: DE58075890
Lieferzeit: 14 - 21 Werktage

Drehzahlgeregelte kompakte Einzelpumpendruckerhöhungsanlage von Grundfos

Kompakte drehzahlvariable Einzelpumpendruckerhöhungsanlage

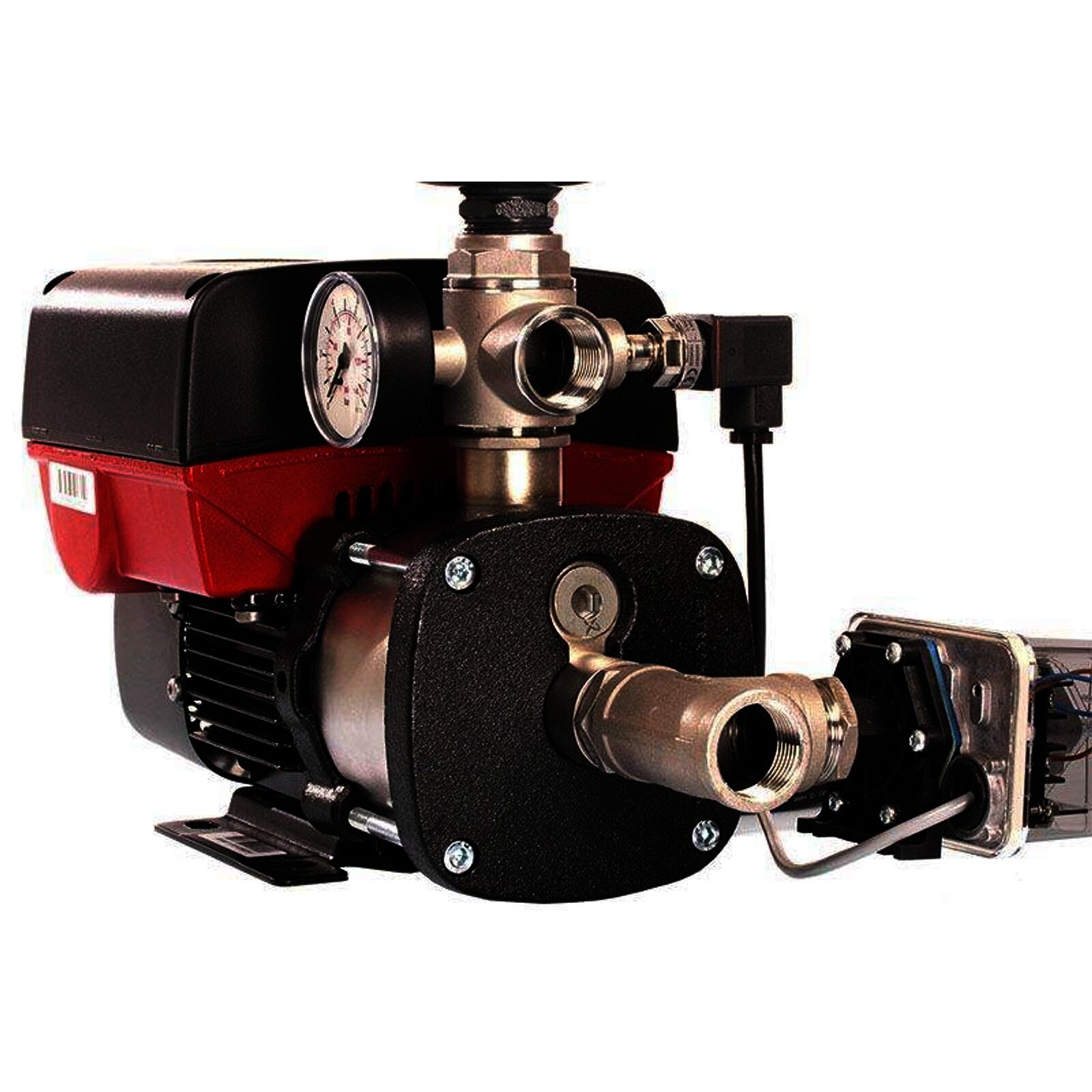

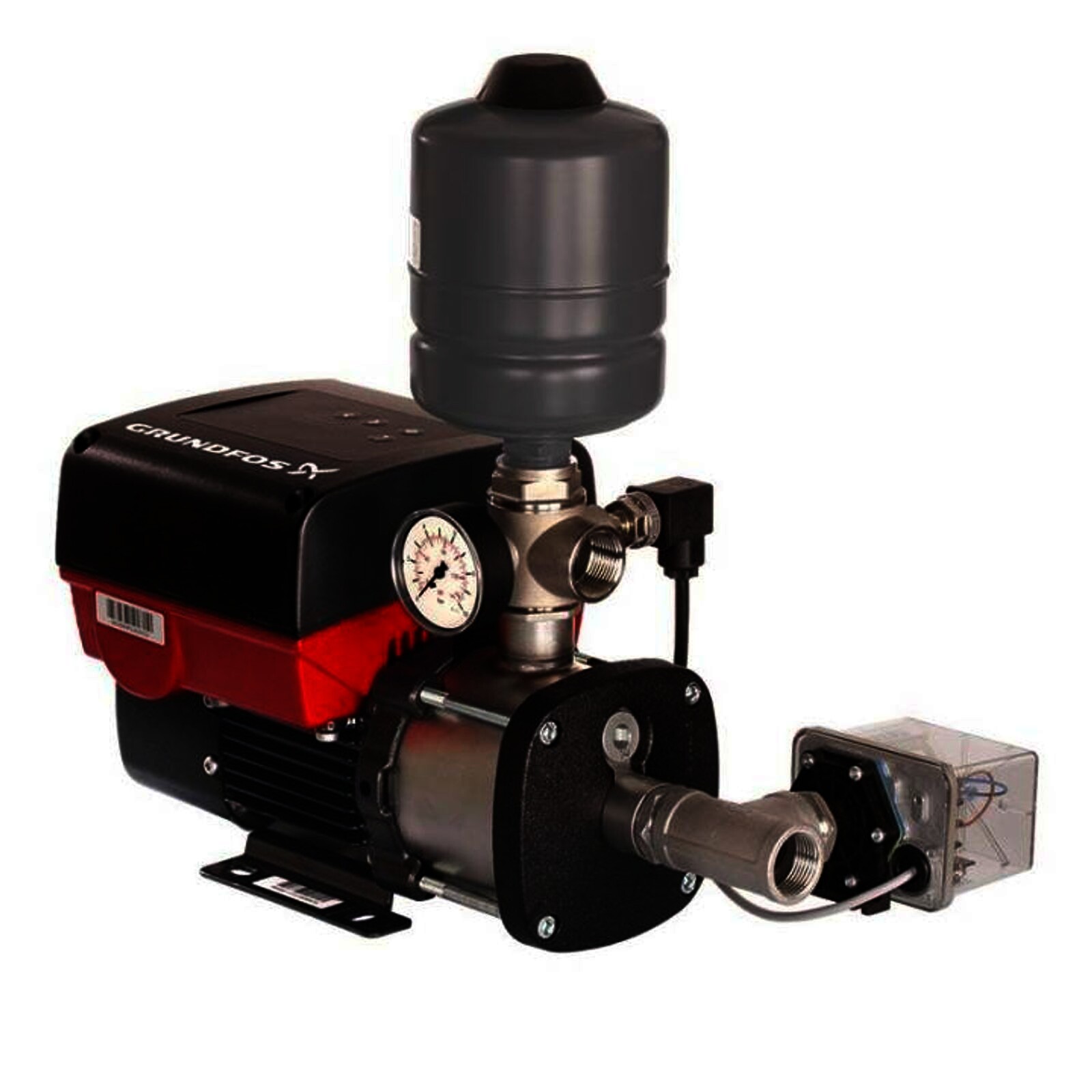

Grundfos Hydro Mono CMBE sind vollautomatische, drehzahlgeregelte Einzelpumpen-Druckerhöhungsanlagen mit horizontaler, normalsaugender Industriekreiselpumpe CME-I. Alle medienberührenden Komponenten sind in Edelstahl 1.4301 gefertigt. Dank Konstantdruckregelung bleibt der Netzdruck unabhängig von der Entnahmemenge konstant. Die Hydro Mono CMBE besitzt eine integrierte Trockenlaufschutzüberwachung über das abgespeicherte Pumpenkennfeld im Motor, so dass auf externe Überwachungseinrichtungen verzichtet werden kann. Im Falle eines detektierten Trockenlaufs, signalisiert die Pumpe über die rote LED am Motor einen Trockenlauf, und unternimmt automatisch mehrere Anlaufversuche (3 x im Abstand von einer Minute, 16 x innerhalb von 5 Minuten und dann alle 24 Stunden).

Mechanische Ausstattung:

Horizontale, normalsaugende, mehrstufige Industriekreiselpumpe vom Typ CME-I mit Edelstahlhydraulik (1.4301)
Drehzahlvariabler Permanentmagnetmotor mit hohem Wirkungsgrad (eta>=IE5)
5-Wege Edelstahlverteiler (1.4308) mit integriertem Rückflussverhinderer

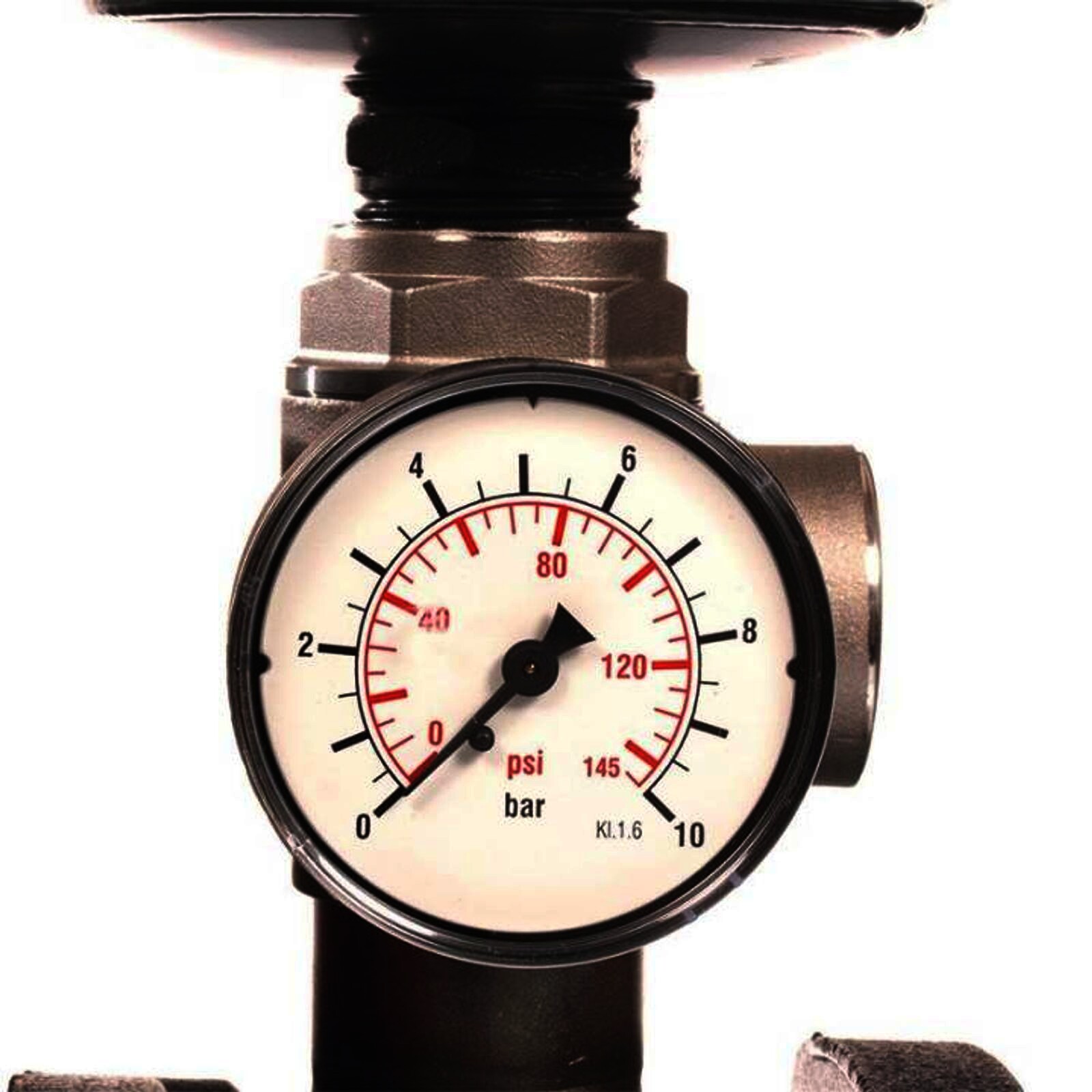

Gedämpftes Manometer

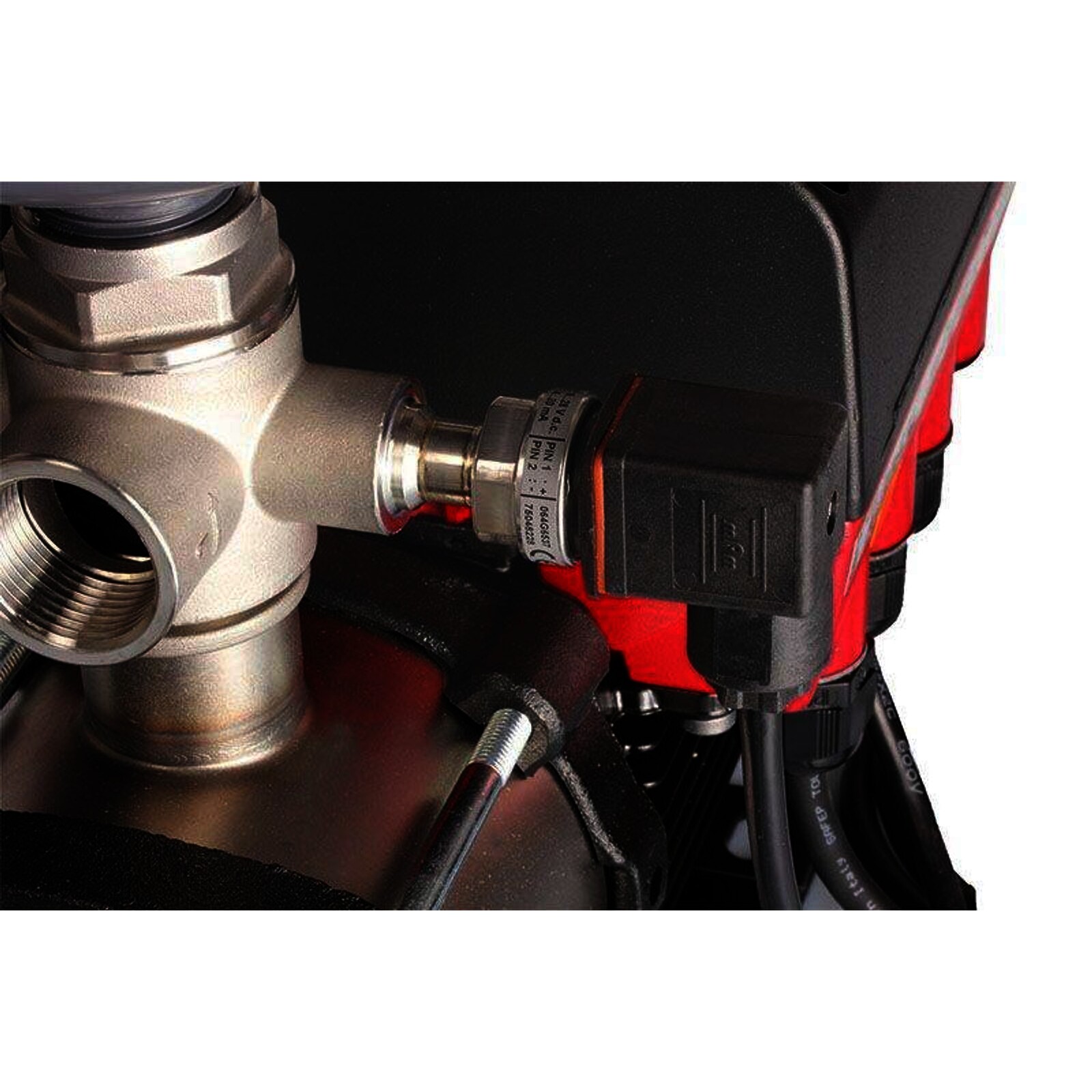

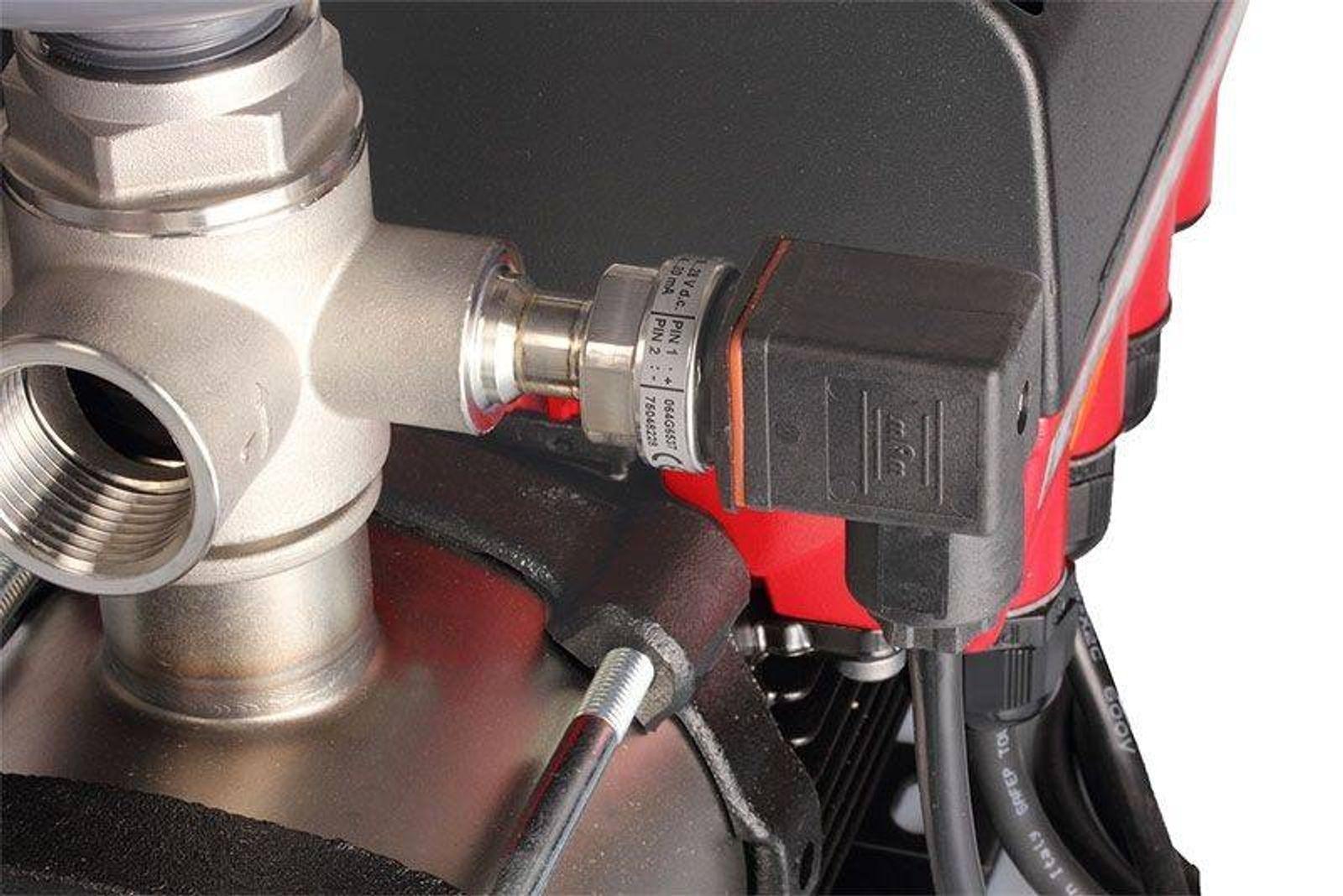

Drucksensor (0-10 bar)

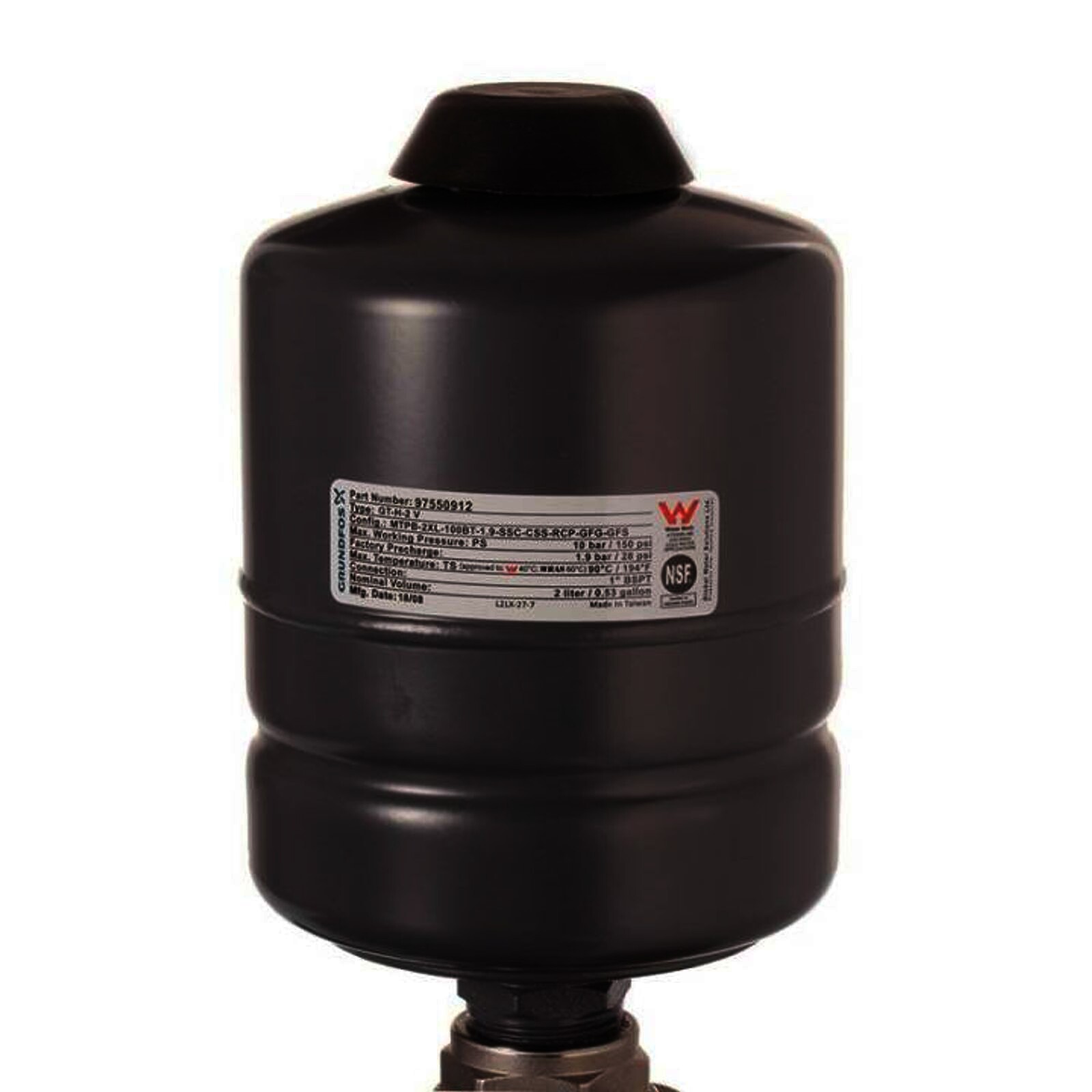

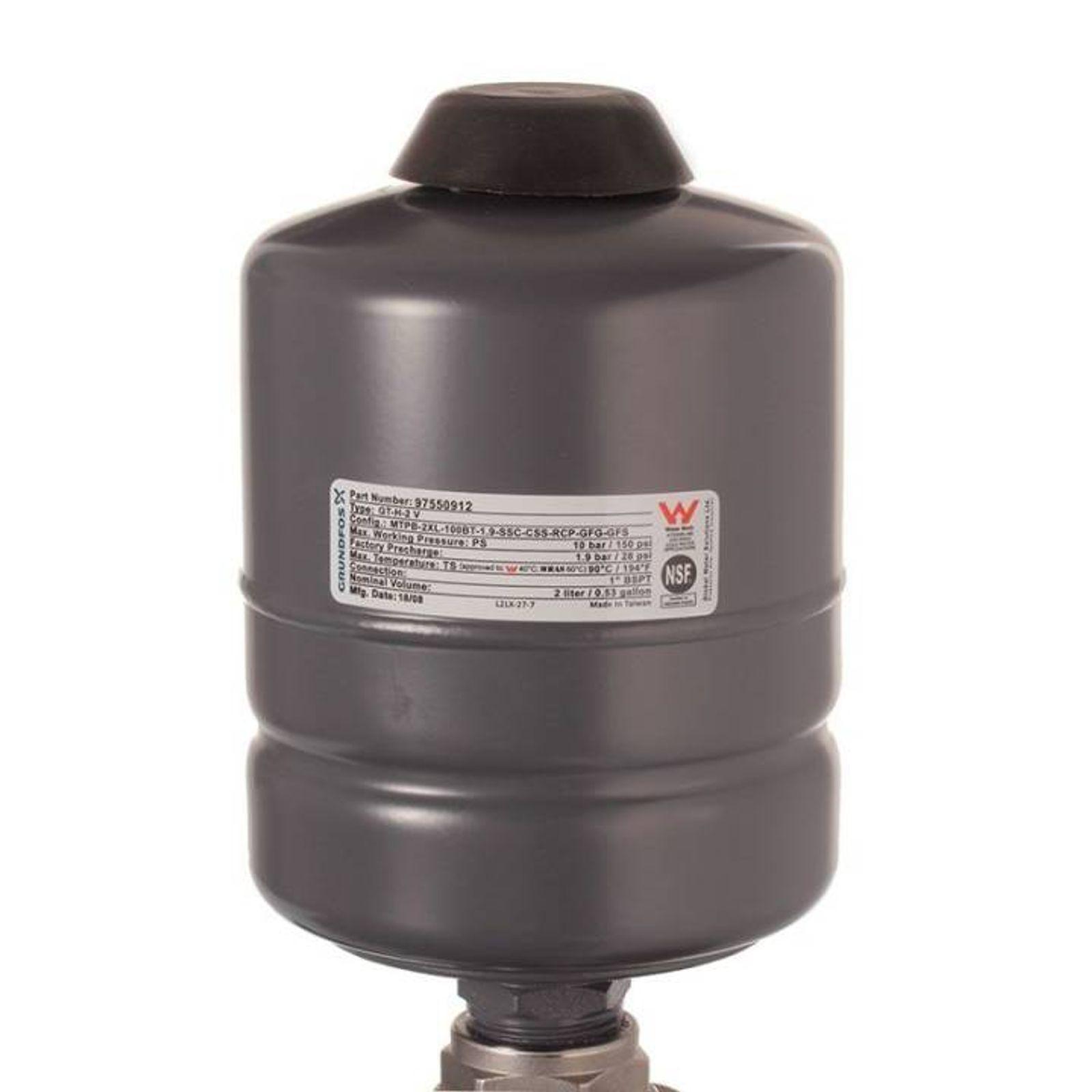

Trinkwasserzugelassenes 2l Vollmembranausdehnungsgefäß mit Edelstahlanschluss (1.4301), PN 10

Die Trinkwasservariante verfügt zusätzlich über:

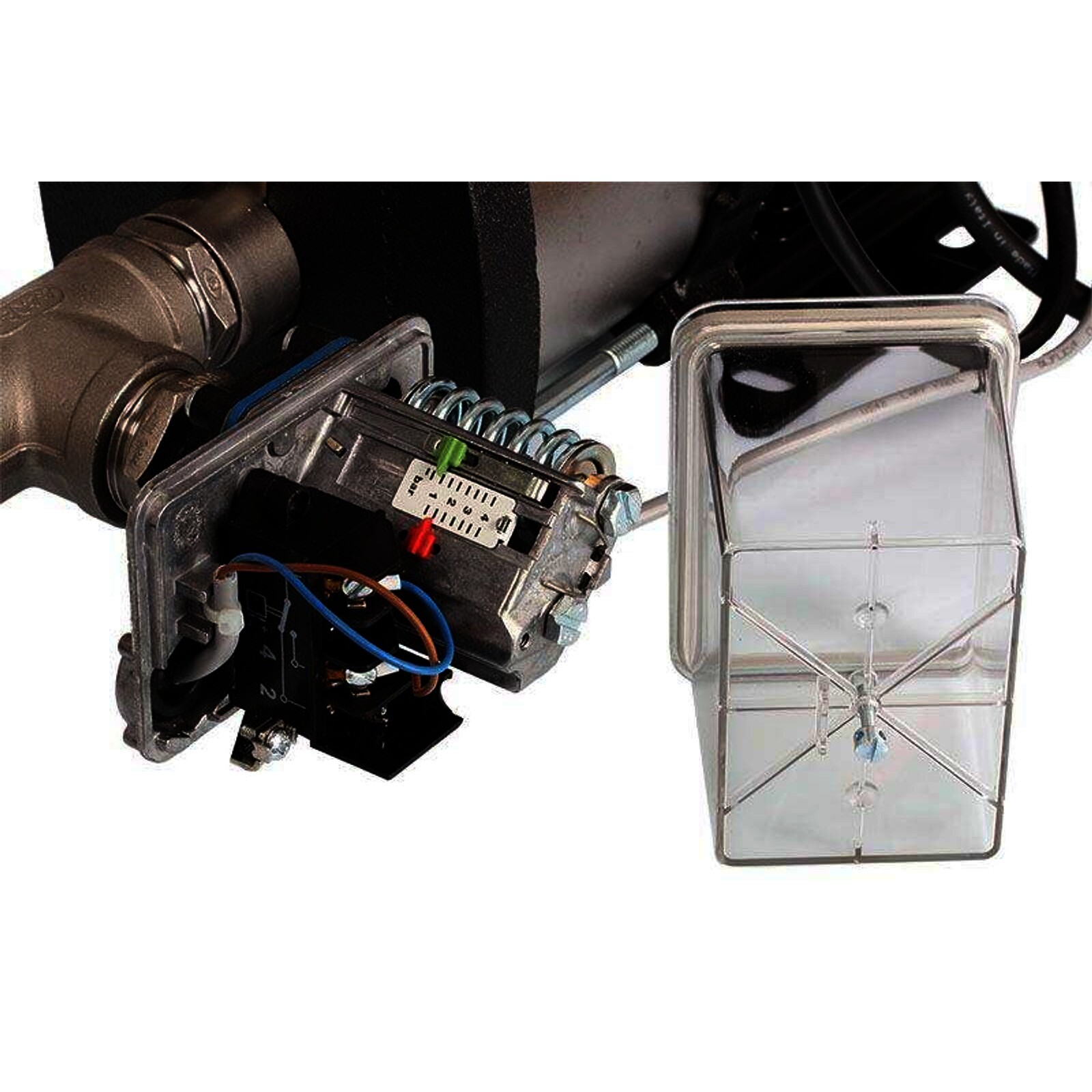

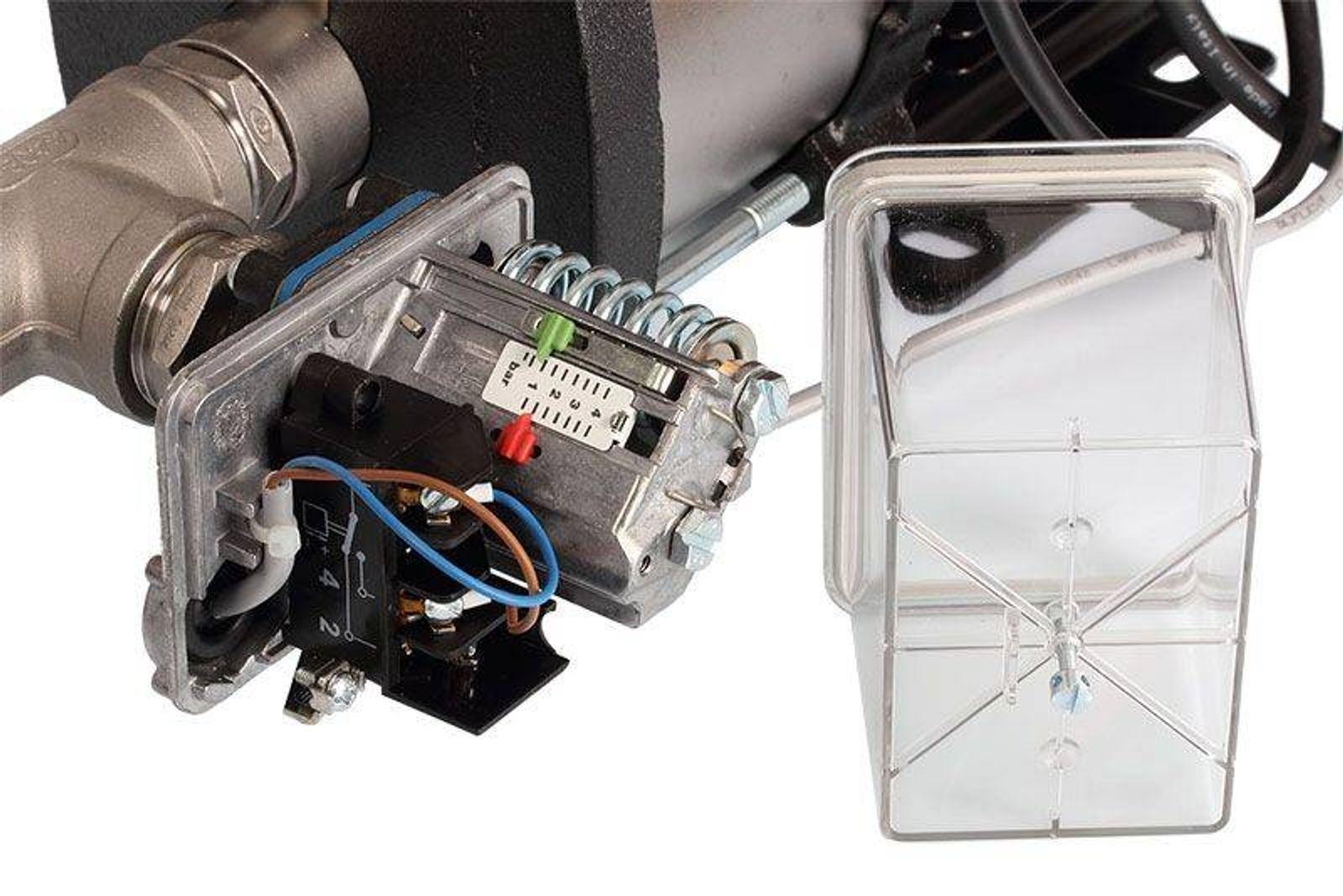

Saugseitiges Edelstahl-T Stück (1.4301) mit seitlich angebrachtem Druckschalter zur Wassermangelüberwachung gemäß DIN 1988-500 (Standardeinstellung 1 bar)

Elektrische Ausstattung:

Mit integrierter softwareseitiger Trockenlaufschutzüberwachung und Neustartversuchen

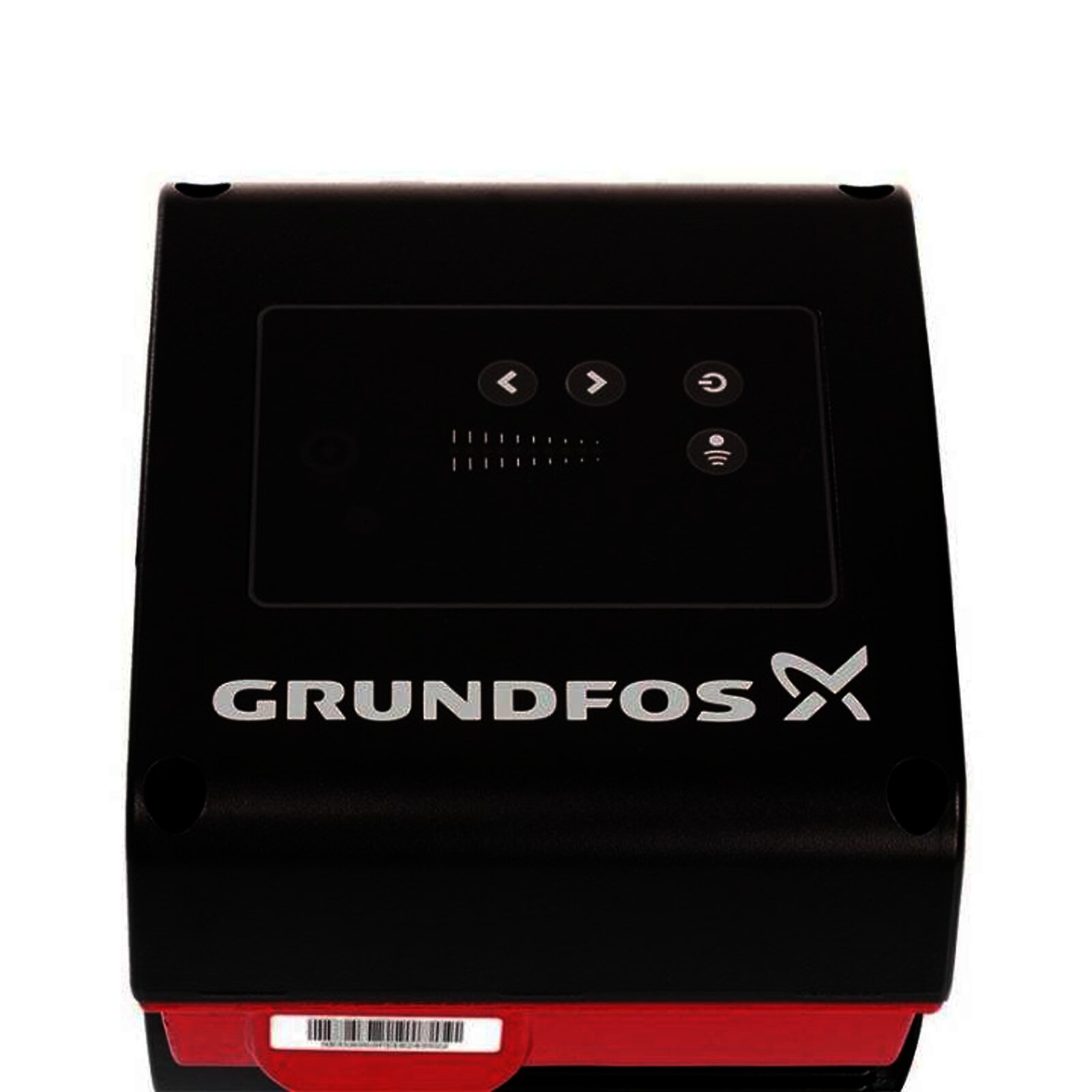

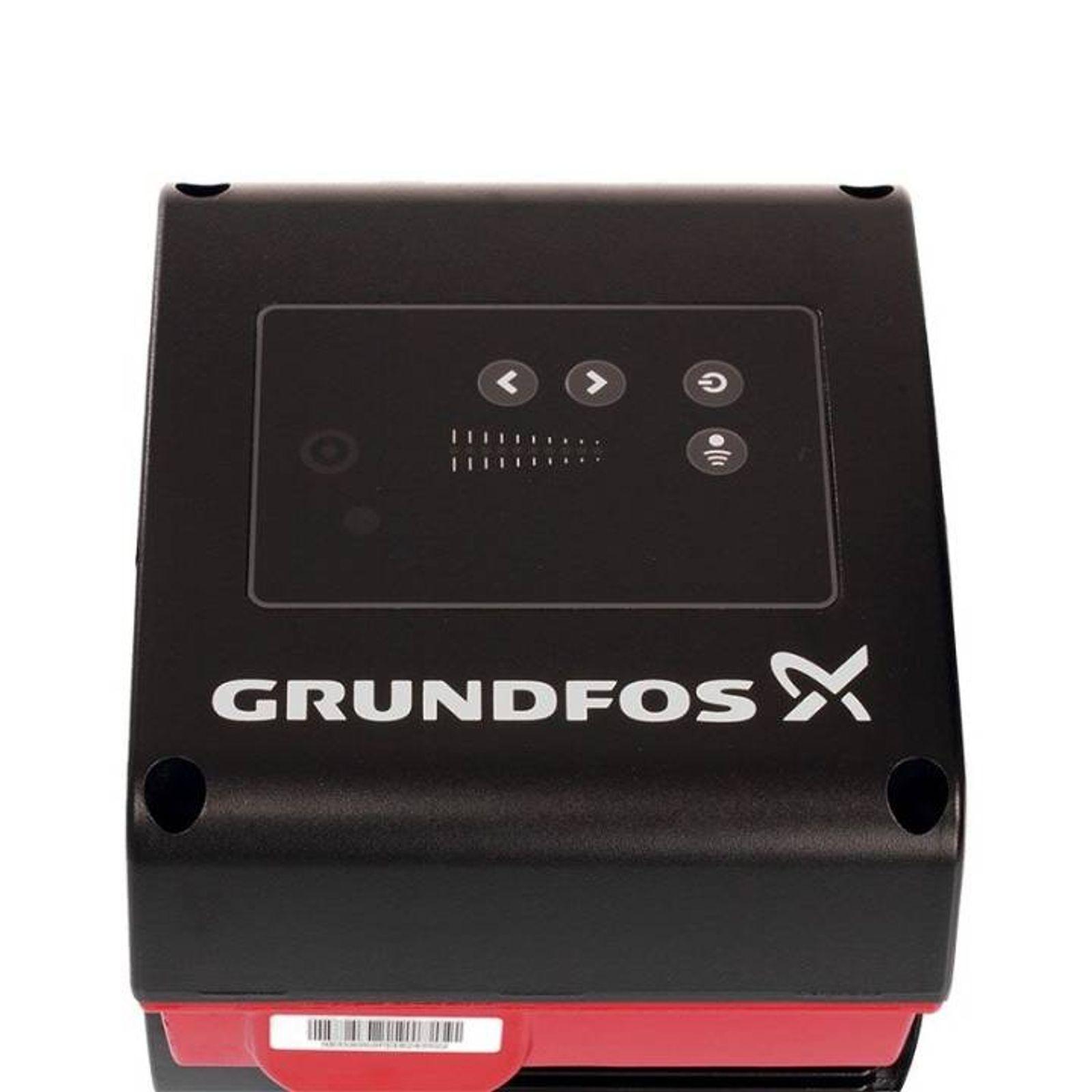

Bediendisplay am Motor mit Tasten für Sollwertverstellung, Alarmquittierung, Anlage Ein/Aus
Integrierte Motorstillstandsheizung (Grundfos GO)

Steuerung:

Software für die Konstantdruckregelung im Motor integriert
Solldruck wird elektronisch durch Drehzahländerung der Pumpe konstant gehalten
Elektronischer Sanftanlauf der Pumpe zur Vermeidung von Druckschlägen im Netz
Ein/Aus-Taste am Bedienfeld des Frequenzumformers
Bei kleinen Verbrauchsanforderungen schaltet die Pumpe automatisch in den EIN/AUS-Betrieb
Begrenzung des Betriebsbereiches (Grundfos GO)
Sollwertbeeinflussung durch zweiten Analogwert (Grundfos GO)
Verlangsamte Füllung von leeren Rohrleitungssystemen zum Schutz vor Druckschlägen (Grundfos GO)
Grenzwertüberwachung des freien Analogeingangs (z.B. Trinkwassertemperatur) mit Aktivierung von Ausgangsrelais oder Pumpenzustandsänderung (Grundfos GO)
Einstellbare Rampenzeiten zur langsamen Sollwertveränderung (Grundfos GO)

Meldungen und Anzeige:

Anzeige des Solldruckes durch LED-Zeile am Bedienfeld des Frequenzumformers
2 potentialfreie Wechselrelais für Alarm und Warnung (Parametrierung via Grundfos Go).
Grundfos LED Eye zur visuellen Anzeige des Pumpenstatus
Möglichkeit der Feldbusanbindung mittels optionalen CIM-Steckkarten
Detaillierte Echtzeit-Statuswerte und detaillierte Klartextmeldungen mit Grundfos GO (Zubehör)
Abspeichern/Versenden der Pumpeneinstellungen mit Grundfos GO (Zubehör)

Ein-/Ausgänge:

2 (1 verfügbar) Analogeingänge für Sensoren mit 0/4-20 mA; 0-10 V; 0,5-3,5 V (Grundfos Sensoren); 0-5 V (Potentiometer zur Sollwertfernverstellung)
2 (1 verfügbar) Digitaleingänge oder 1 Ausgang (+24 V) für Zustandsmeldungen, konfigurierbar
2 potentialfreie Ausgangsrelais (Wechsler)
+5 V/+24 V Spannungsversorgung für Grundfos Sensoren oder Potentiometer
1 Steckplatz für CIM-Feldbussteckkarten

Grundfos GO App bei

Vergleich Grundfos Hydro Mono

	Grundfos Hydro Mono CMBE 1-44 AVBE	Grundfos Hydro Mono CMBE 3-62 AVBE
Nennvolumenstrom	2 m³/h	3,7 m³/h
Nennförderhöhe	26,2 m	39,4 m
Anzahl der Laufräder	3	4
Motorbemessungsleistung	0,55 kW	1,1 kW
Stromaufnahme max.	3,45 - 2,90 A	6,70 - 5,60 A
Wirkungsgradklasse	IE5 (Ultra Premium)	IE4 (Super Premium)
Nettogewicht	18,1 kg	31,2 kg
Preis	1552,00 €	1632,34 €

Werkstoffe
Nennvolumenstrom	2 m³/h
Nennförderhöhe	26.2 m
Anzahl Laufräder	3
Gleitringdichtung	AVBE
Zertifikate und Kennzeichnungen	CE,EAC,UBA
Kennlinientoleranz	ISO9906:2012 3B
Modell	A
Anlaufdruck	Integrated Frequency converter
Pumpengehäuse	Nichtrostender Stahl
Pumpengehäuse	DIN W.-Nr. 1.4301
Pumpengehäuse	AISI 304
Laufrad	Edelstahl
Laufrad	DIN W.-Nr. 1.4301
Laufrad	AISI 304
O-Ring	EPDM
Installation
Maximale Umgebungstemperatur	55 °C

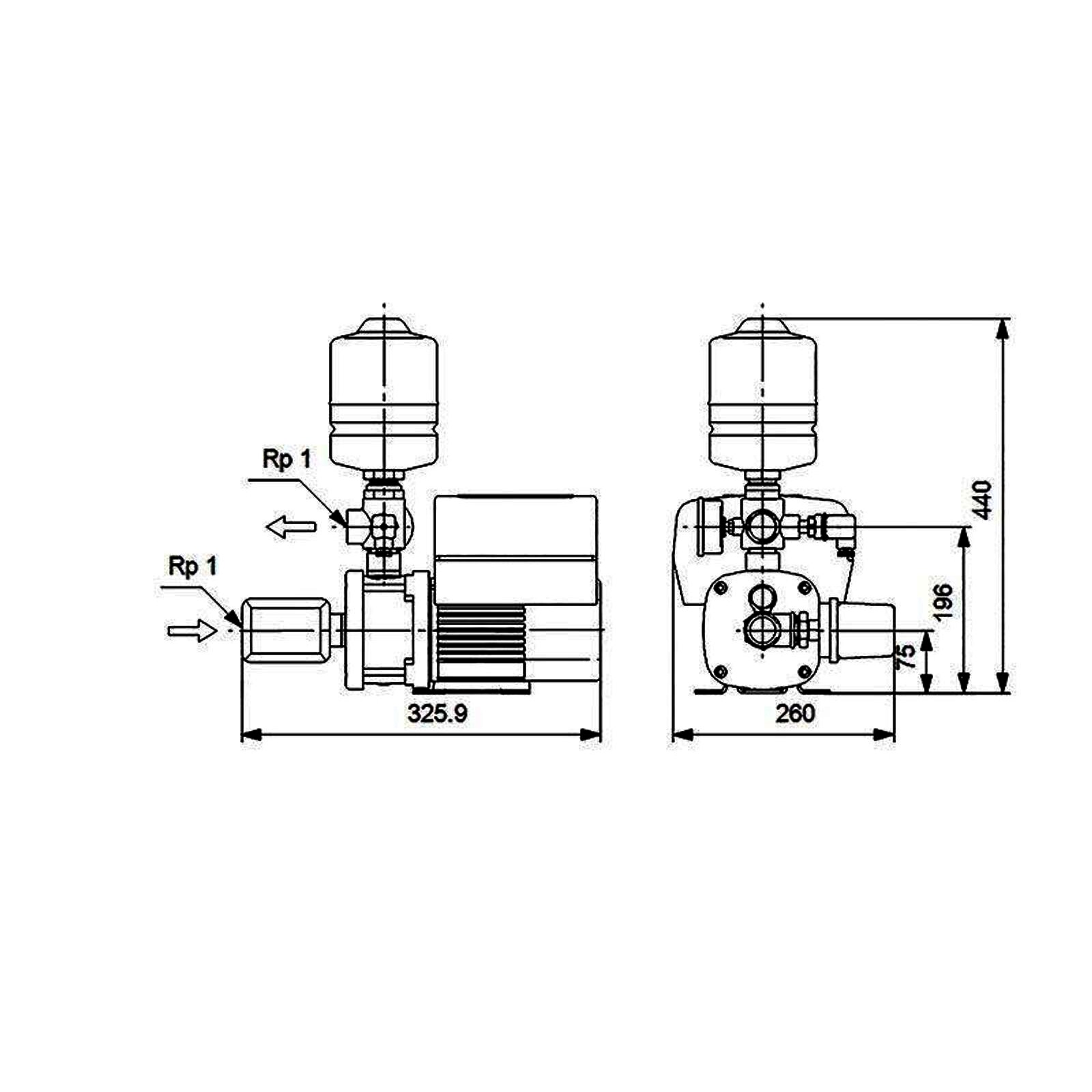

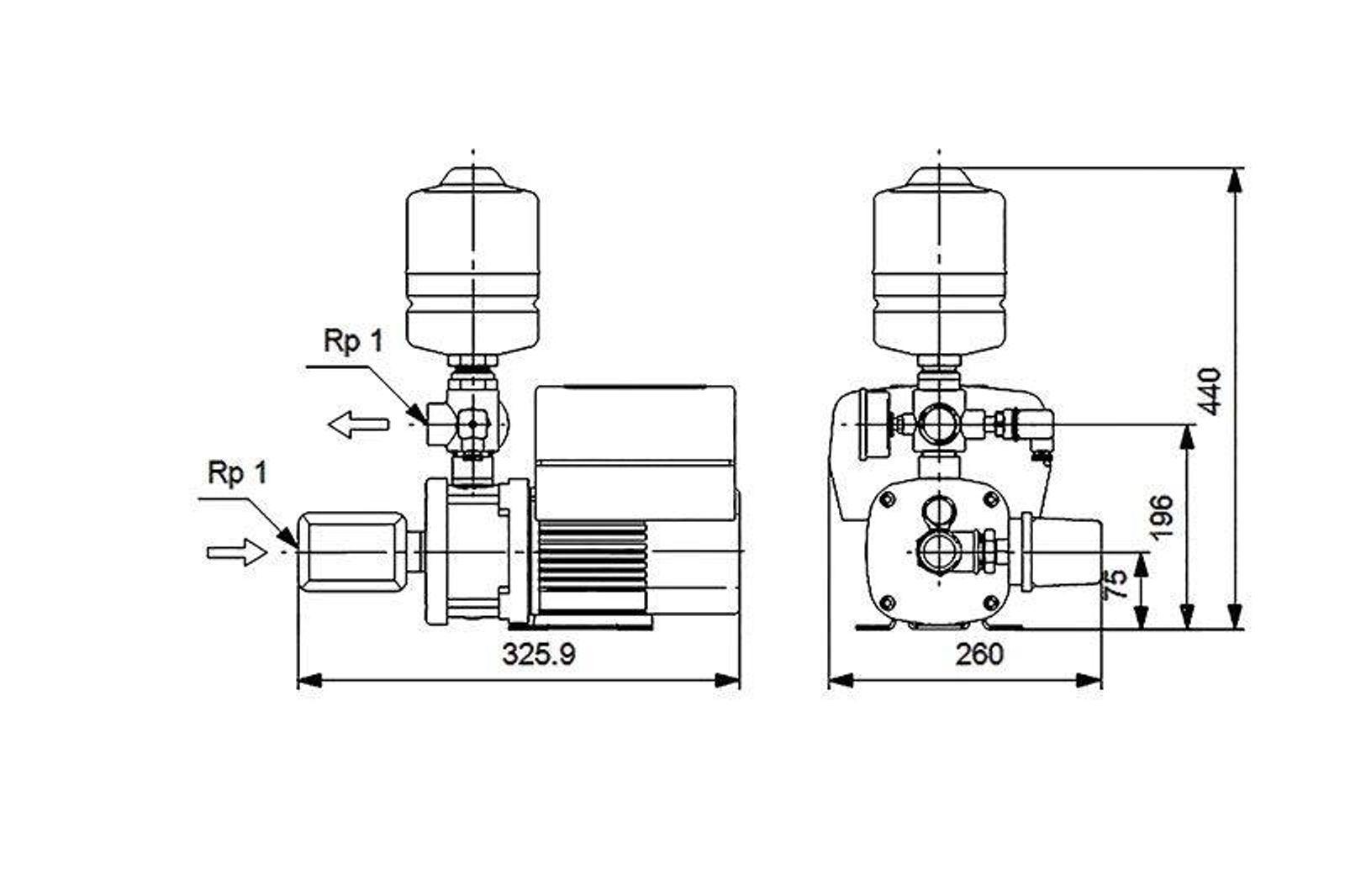

Anschluss	Whitworth Gewinde Rp
Anschluss Saugstutzen	Rp 1
Anschluss Druckstutzen	Rp 1
Fördermedium
Medientemperaturbereich	0 .. 60 °C
Medientemperatur während des Betriebs	20 °C
Dichte	998.2 kg/m³
Elektrische Daten
Motorbemessungsleistung P2	0.55 kW
Netzfrequenz	50 Hz
Nennspannung	1 x 200-240 V
Maximale Stromaufnahme	3.45-2.90 A
p max system	10 bar
Nenn-Drehzahl	360-4000 1/min
Schutzart (gemäß IEC 34-5)	IP55
Wärmeklasse (IEC 85)	F
Art des Kabelsteckers	SCHUKO
Netzkabellänge	1.5 m
Behälter
Speichervolumen	2 l
Sonstiges
Nettogewicht	18.1 kg
Bruttogewicht	26.9 kg
Softwareversion	98390431

Druckerhöhungsanlage für die Wasserversorgung
Als kompakte drehzahlgeregelte Einzelpumpe
Erzeugt konstanten Druck im Hausnetz
In der Trinkwasservariante
In der Ausführung Hydro Mono CMBE 1-44

Wofür wird die Grundfos Hydro Mono CMBE 1-44 AVBE eingesetzt?

Die Hydro Mono CMBE ist eine vollautomatische, drehzahlgeregelte Einzelpumpen-Druckerhöhungsanlage. Sie sorgt dafür, dass in deiner Wasserversorgung stets ausreichend Druck zur Verfügung steht.

Wie funktioniert die Konstantdruckregelung der Anlage?

Die im Motor integrierte Software hält den eingestellten Solldruck durch automatische Drehzahländerung der Pumpe konstant. So bleibt der Netzdruck unabhängig von der jeweiligen Entnahmemenge gleich.

Was ist die Trockenlaufschutzüberwachung und wie funktioniert sie?

Die Trockenlaufschutzüberwachung basiert auf dem im Motor abgespeicherten Pumpenkennfeld. Dadurch benötigst du keine zusätzlichen externen Überwachungseinrichtungen.

Was passiert, wenn die Anlage einen Trockenlauf erkennt?

Bei erkanntem Trockenlauf signalisiert eine rote LED am Motor den Zustand, und die Pumpe unternimmt automatisch mehrere Anlaufversuche. Zunächst 3-mal im Abstand von einer Minute, danach 16-mal innerhalb von 5 Minuten und anschließend alle 24 Stunden.

Aus welchem Material bestehen die medienberührenden Komponenten?

Alle medienberührenden Komponenten sind aus Edelstahl 1.4301 gefertigt. Das sorgt für eine hohe Korrosionsbeständigkeit und Langlebigkeit der Anlage.

Was zeichnet die Trinkwasservariante zusätzlich aus?

Die Trinkwasservariante verfügt zusätzlich über ein saugseitiges Edelstahl-T-Stück mit seitlich angebrachtem Druckschalter. Dieser überwacht den Wassermangel gemäß DIN 1988-500.

Welche Wassermangelüberwachung ist bei der Trinkwasservariante integriert?

Der Druckschalter zur Wassermangelüberwachung ist standardmäßig auf 1 bar eingestellt. Damit erfüllt die Anlage die Anforderungen der DIN 1988-500 für Trinkwasserinstallationen.

Welchen Wirkungsgrad erreicht der Motor?

Der drehzahlvariable Permanentmagnetmotor erreicht die Wirkungsgradklasse IE5 (Ultra Premium). Das sorgt für einen besonders effizienten Betrieb.

Was bewirkt der elektronische Sanftanlauf?

Der elektronische Sanftanlauf verhindert Druckschläge im Wassernetz beim Einschalten der Pumpe. Das schont die gesamte Rohrinstallation.

Kann die Anlage per App gesteuert und überwacht werden?

Ja, über die Grundfos GO App lassen sich detaillierte Echtzeit-Statuswerte und Klartextmeldungen abrufen. Zusätzlich kannst du darüber Pumpeneinstellungen speichern und versenden sowie den Betriebsbereich der Pumpe begrenzen.

Welchen Nennvolumenstrom und welche Förderhöhe erreicht die Pumpe?

Die CMBE 1-44 AVBE erreicht einen Nennvolumenstrom von 2 m³/h bei einer Nennförderhöhe von 26,2 m. Die Pumpe verfügt dabei über 3 Laufräder.

Welche elektrischen Anschlusswerte hat die Pumpe?

Die Pumpe hat eine Motorbemessungsleistung von 0,55 kW bei einer Nennspannung von 1 x 200-240 V und 50 Hz. Die maximale Stromaufnahme liegt zwischen 3,45 und 2,90 A.

Welchen maximalen Systemdruck verträgt die Anlage?

Die Anlage ist für einen maximalen Systemdruck von 10 bar ausgelegt. Diesen Wert solltest du bei der Systemplanung berücksichtigen.

Welche Medientemperatur ist zulässig?

Der zulässige Medientemperaturbereich liegt zwischen 0 °C und 60 °C. Während des Betriebs wird üblicherweise mit rund 20 °C gerechnet.

Welche maximale Umgebungstemperatur ist zulässig?

Die maximale Umgebungstemperatur für die Anlage liegt bei 55 °C. Das solltest du bei der Wahl des Aufstellungsortes berücksichtigen.

Welche Schutzart hat die Pumpe?

Die Pumpe hat die Schutzart IP55 gemäß IEC 34-5. Damit ist sie gegen Staub und Strahlwasser aus jeder Richtung geschützt.

Welches Ausdehnungsgefäß ist integriert?

Integriert ist ein trinkwasserzugelassenes 2-Liter-Vollmembranausdehnungsgefäß mit Edelstahlanschluss (1.4301) und PN 10. Es gleicht kleinere Druckschwankungen im System aus.

Für welche Medien darf die Pumpe nicht verwendet werden?

Die Pumpe darf keinesfalls für leicht entzündliche oder explosive Medien wie Benzin oder Petroleum verwendet werden, da hierbei Explosionsgefahr besteht. Diese Anwendung ist laut Hersteller strengstens verboten.

Wer sollte die Montage, Inbetriebnahme und Wartung der Anlage durchführen?

Bei Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung solltest du dich immer an die Anweisungen des Herstellers halten. Wenn dies angegeben ist, sollten diese Arbeiten ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

An wen kannst du dich bei Fragen zu Sicherheit und Kompatibilität wenden?

Für Fragen rund um Sicherheit, Kompatibilität und Zulassung steht dir der Kundensupport von Selfio zur Verfügung. Als Hersteller ist zudem die Grundfos GmbH mit Sitz in Erkrath gemäß GPSR benannt.
