Grundfos Hydro Mono CMBE 3-62 AVBE Trinkwasservariante
1.781,32 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Spedition
- Artikelnummer
- 98563709
- WEEE-NR
- DE58075890
- Lieferzeit
- 3 - 5 Werktage

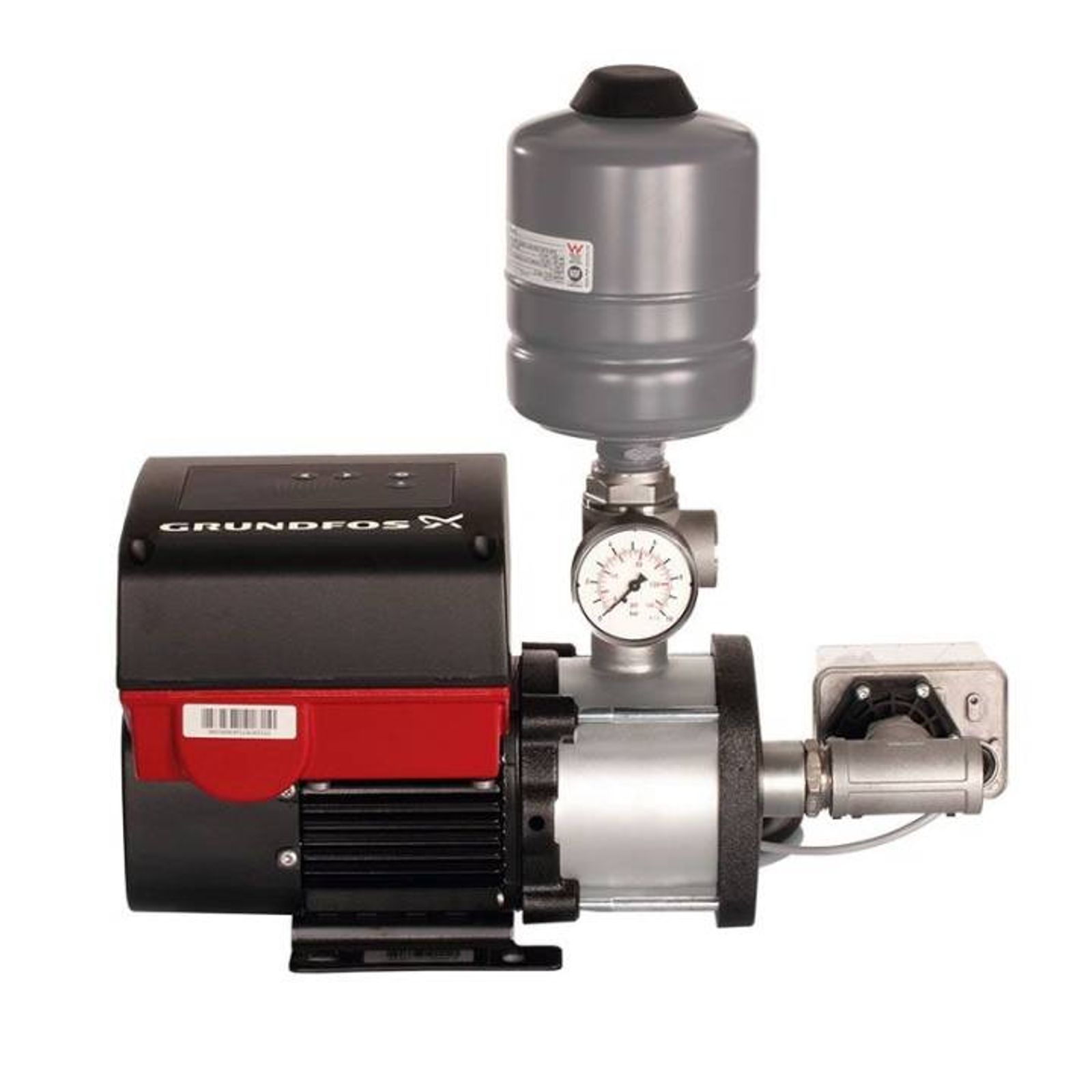

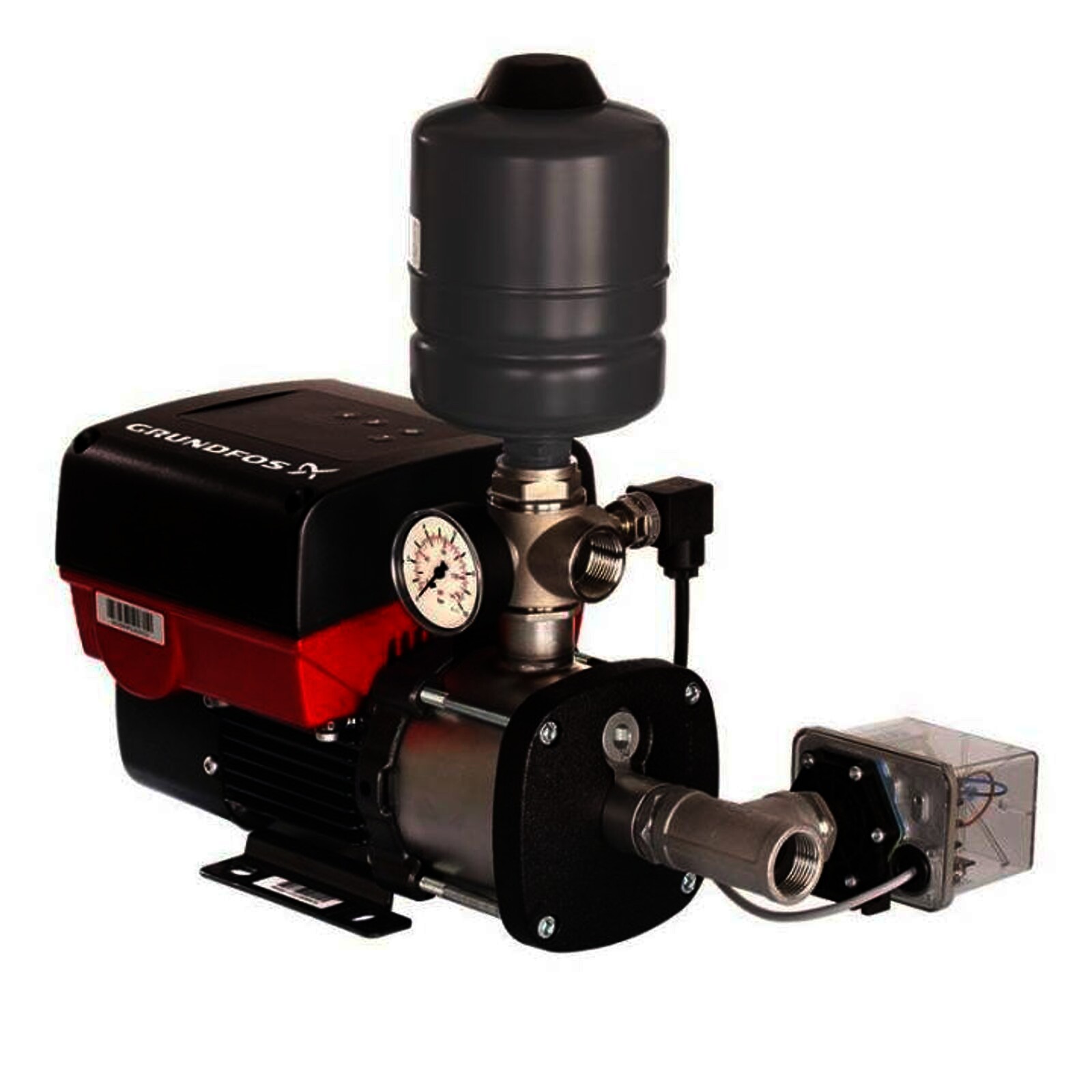

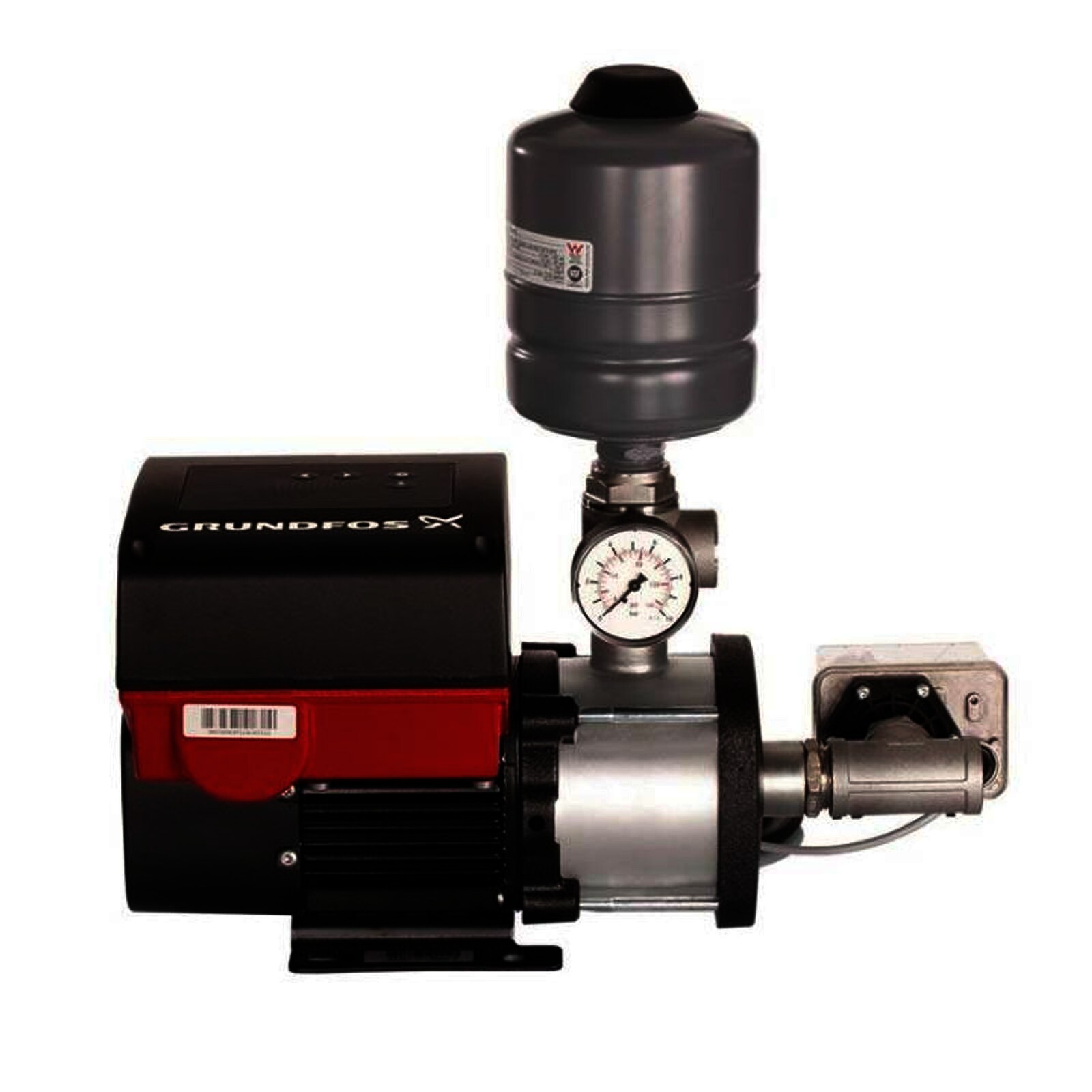

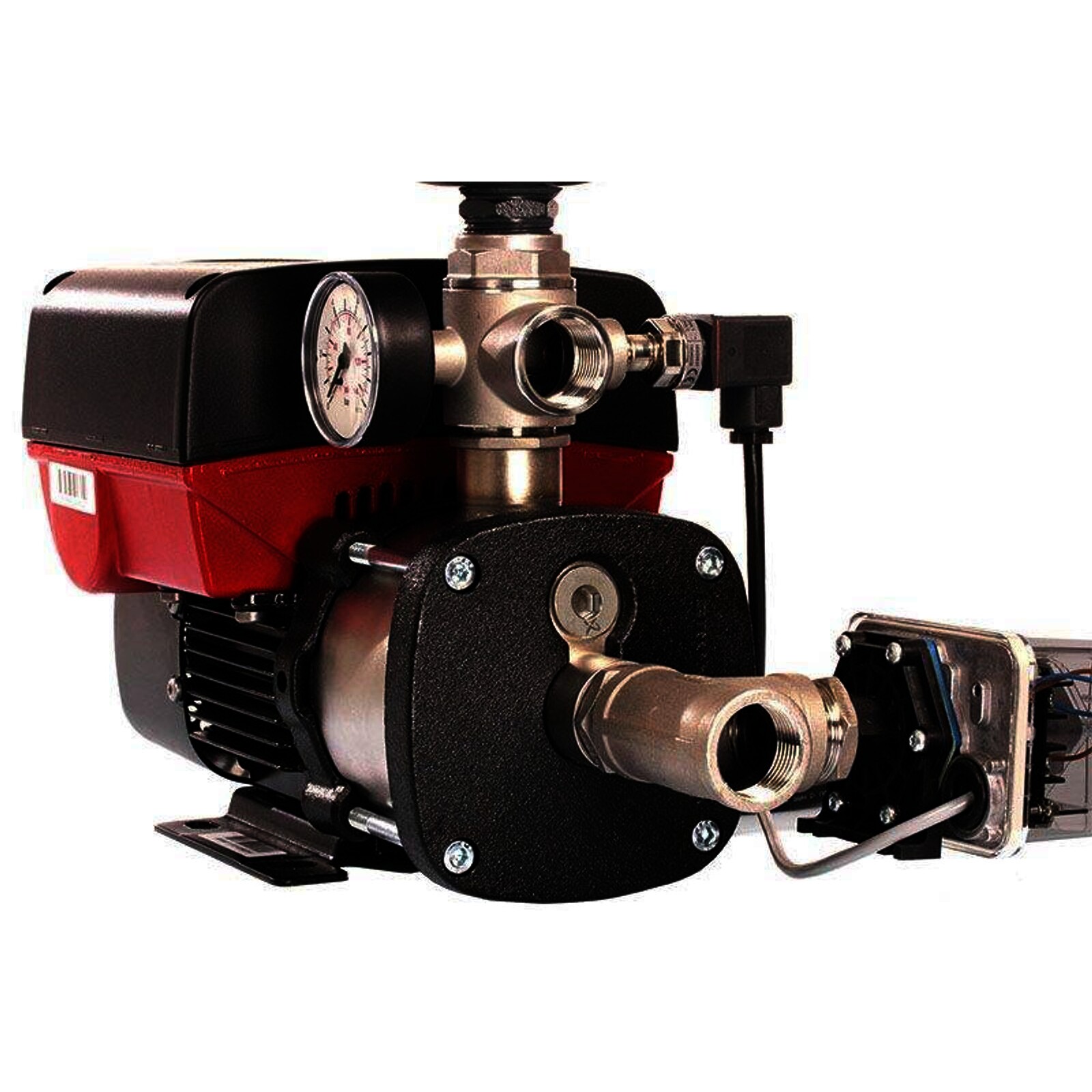

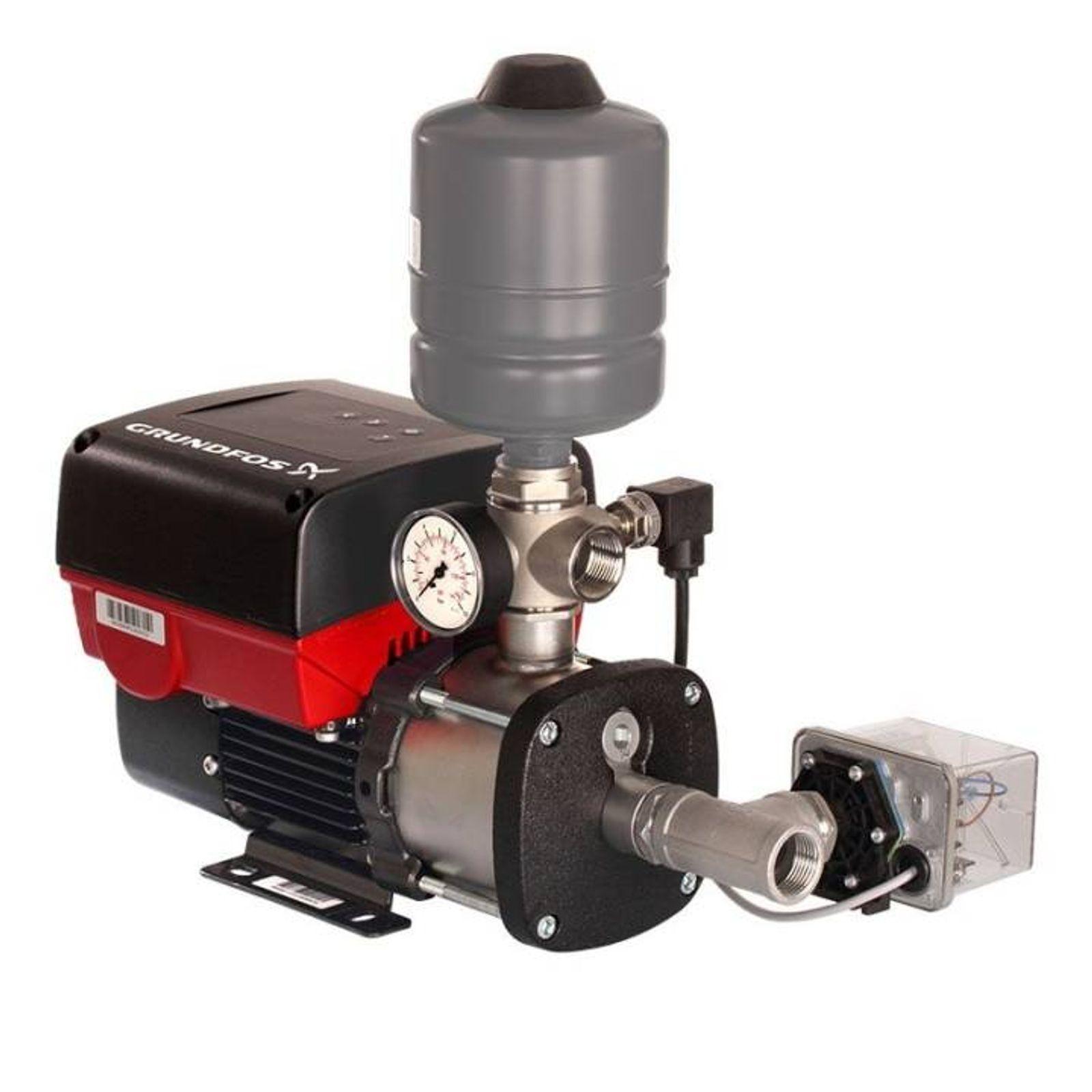

Kompakte drehzahlgeregelte Einzelpumpendruckerhöhungsanlage von Grundfos
Drehzahlvariable kompakte Einzelpumpendruckerhöhungsanlage
Grundfos Hydro Mono CMBE sind drehzahlgeregelte, vollautomatische Einzelpumpen-Druckerhöhungsanlagen mit waagerechter, normalsaugender Industriekreiselpumpe CME-I. Alle Komponenten die mit dem zu fördernden Medium in Kontakt kommen sind in Edelstahl 1.4301 gefertigt. Trotz variierender Entnahmemenge an den Zapfstellen bleibt der Druck mit Hilfe der Konstantdruckregulung gleich. Die Hydro Mono CMBE besitzt eine integrierte Trockenlaufschutzüberwachung über das abgespeicherte Pumpenkennfeld im Motor, so dass auf externe Überwachungseinrichtungen verzichtet werden kann. Im Falle eines detektierten Trockenlaufs, signalisiert die Pumpe über die rote LED am Motor einen Trockenlauf, und unternimmt automatisch mehrere Anlaufversuche (3 x im Abstand von einer Minute, 16 x innerhalb von 5 Minuten und dann alle 24 Stunden).
Mechanische Ausstattung:

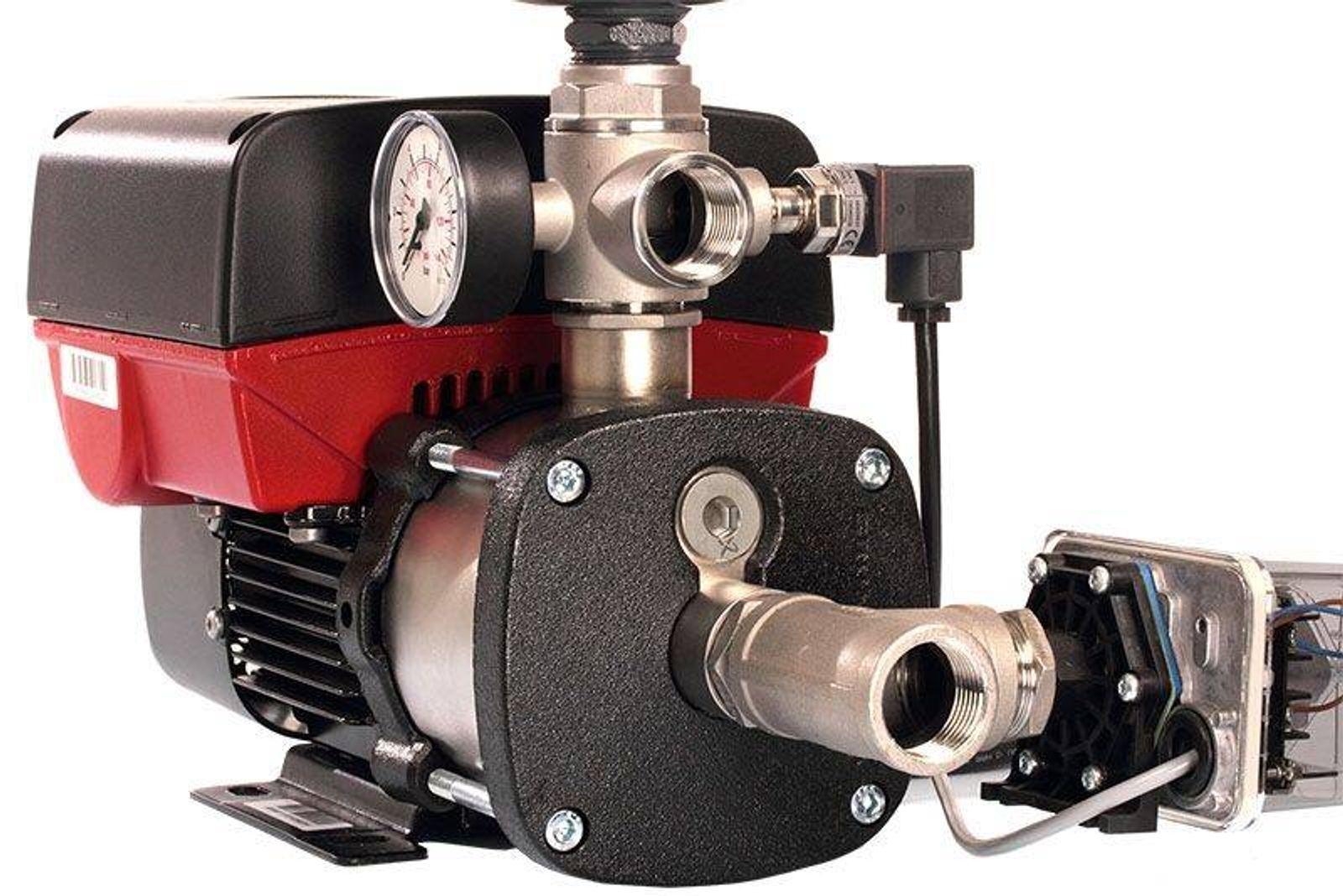

- Horizontale, normalsaugende, mehrstufige Industriekreiselpumpe vom Typ CME-I mit Edelstahlhydraulik (1.4301)
- Drehzahlgeregelter Permanentmagnetmotor mit hohem Wirkungsgrad(eta>=IE4)
- 5-Wege Edelstahlverteiler (1.4408) mit integriertem Rückflussverhinderer

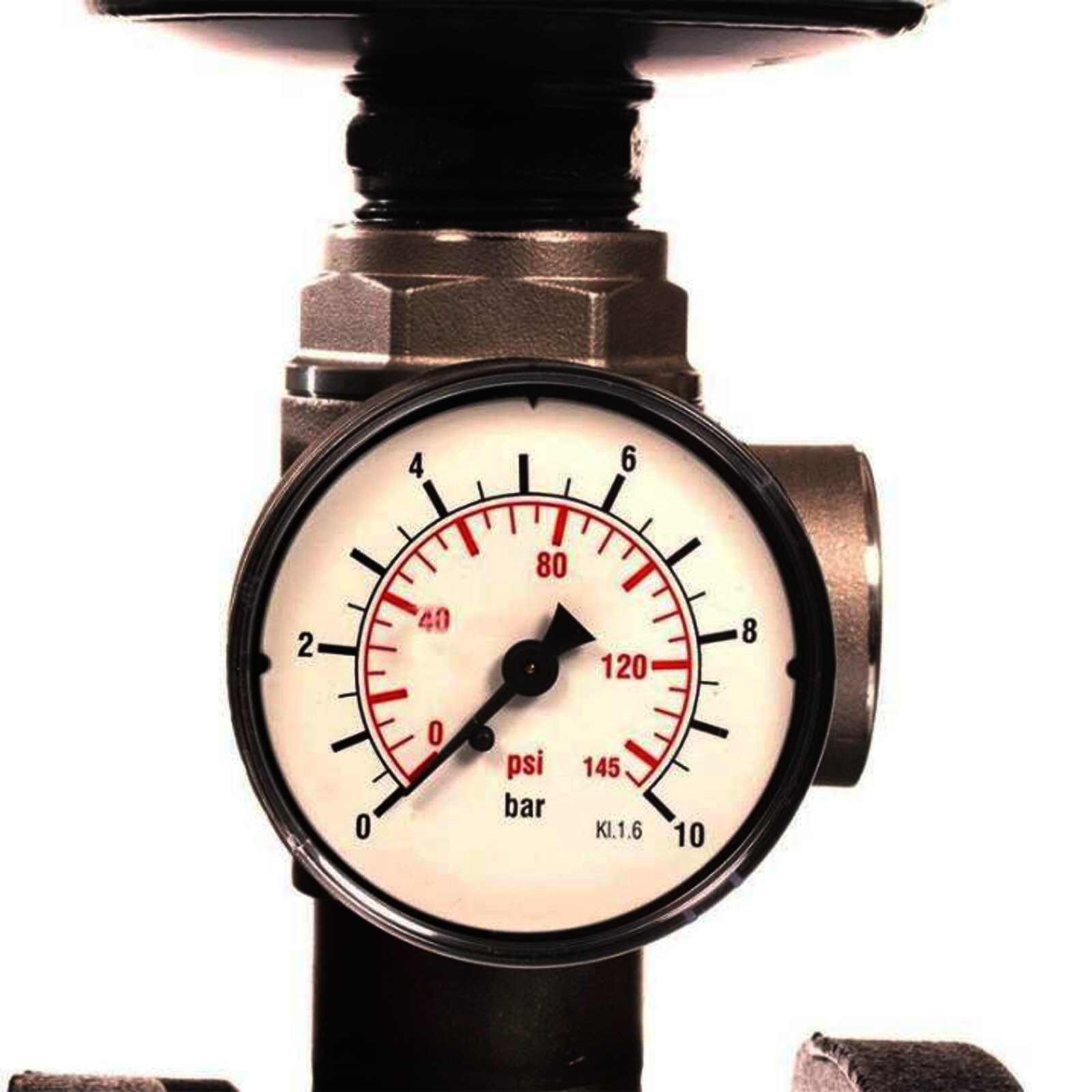

- Gedämpftes Manometer

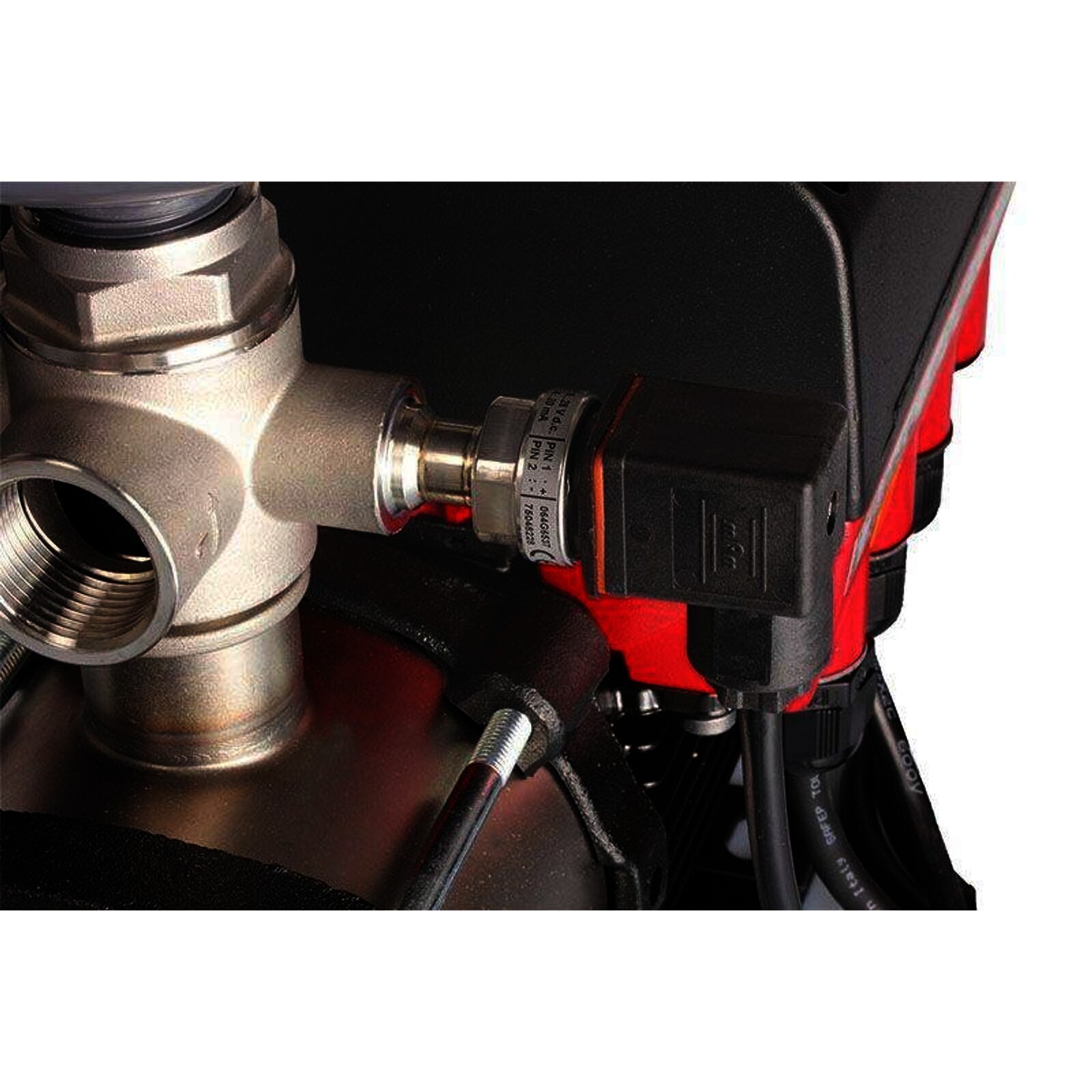

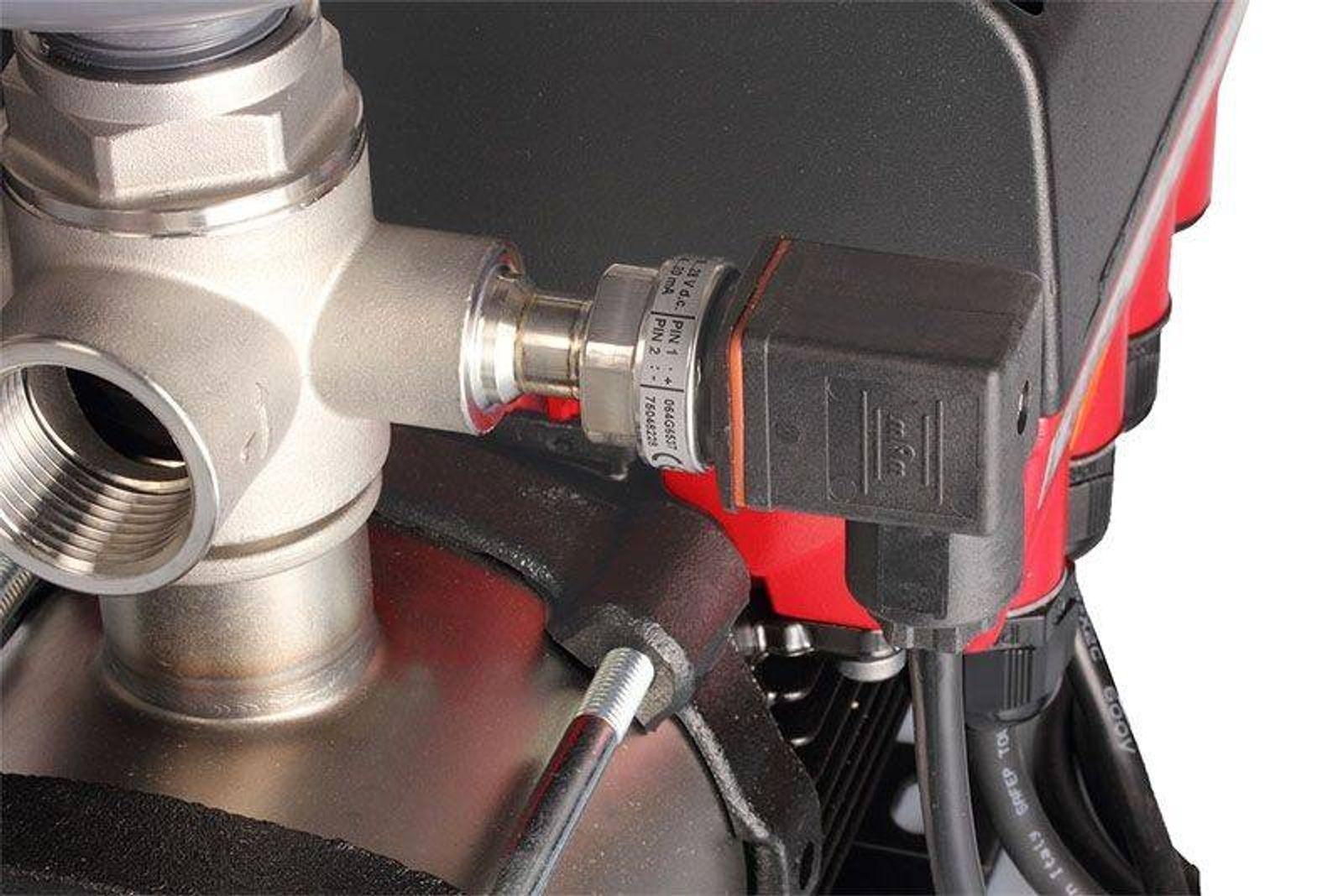

- Drucksensor (0-10 bar)

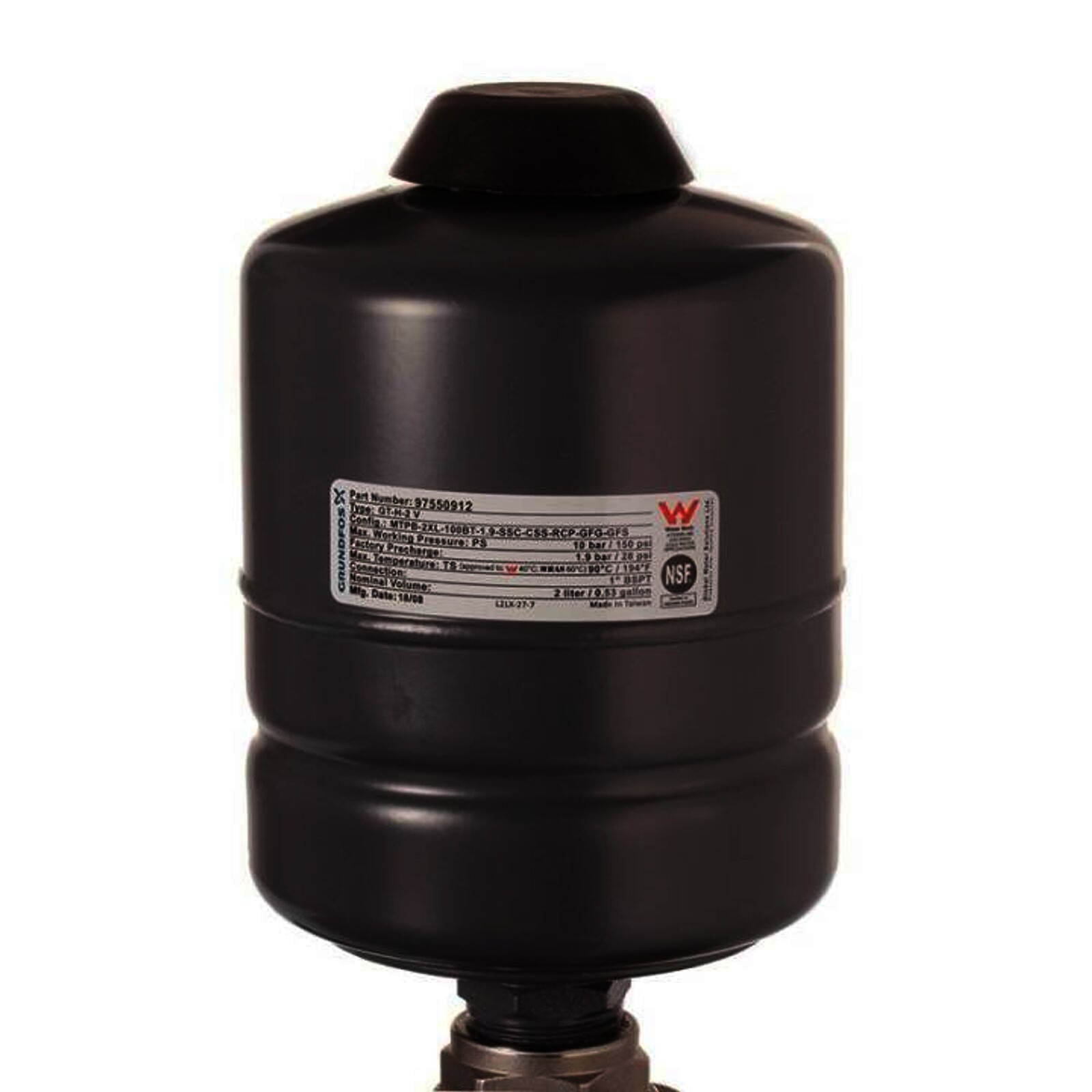

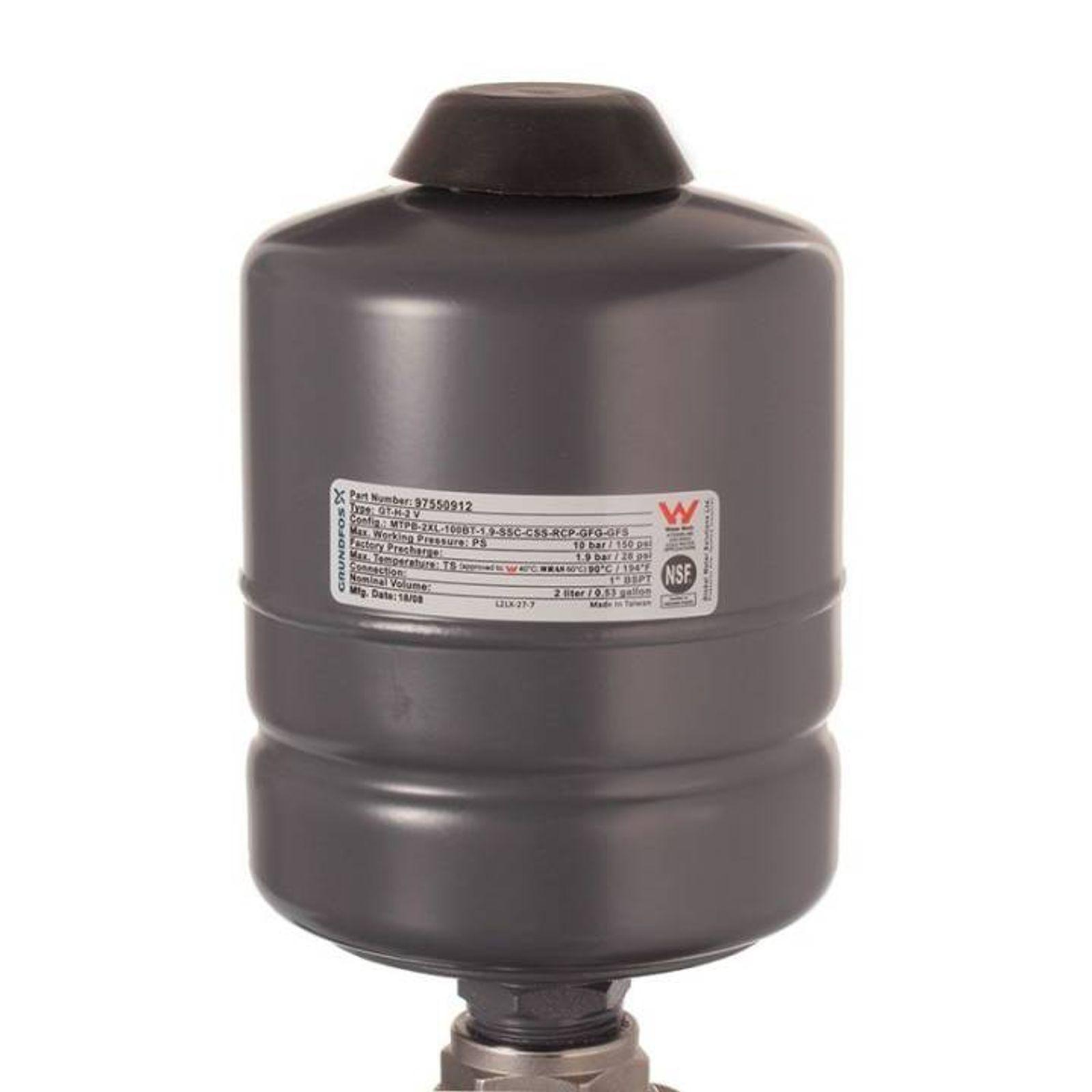

- Trinkwasserzugelassenes 2l Vollmembranausdehnungsgefäß mit Edelstahlanschluss, PN 10
Die Trinkwasservariante verfügt zusätzlich über:

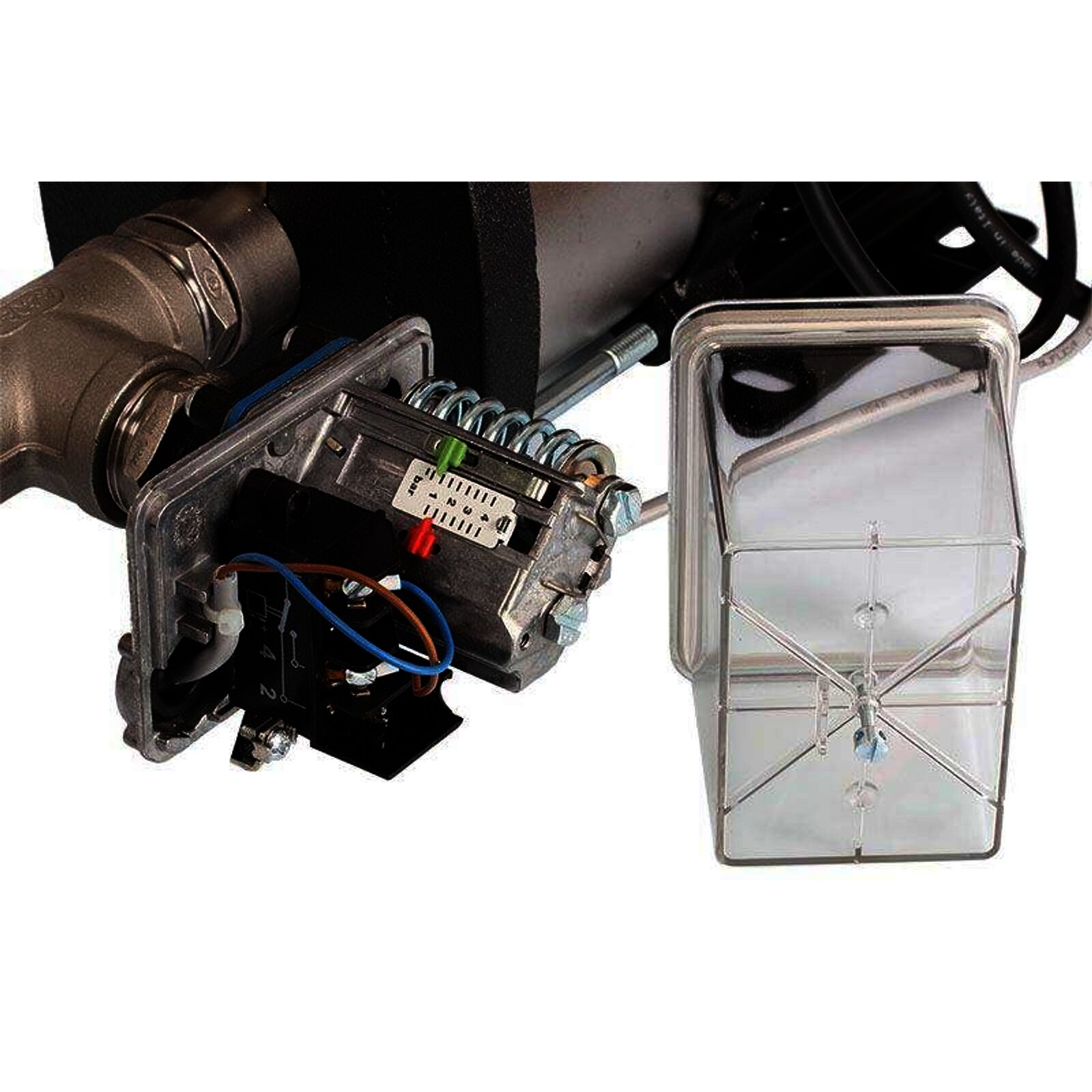

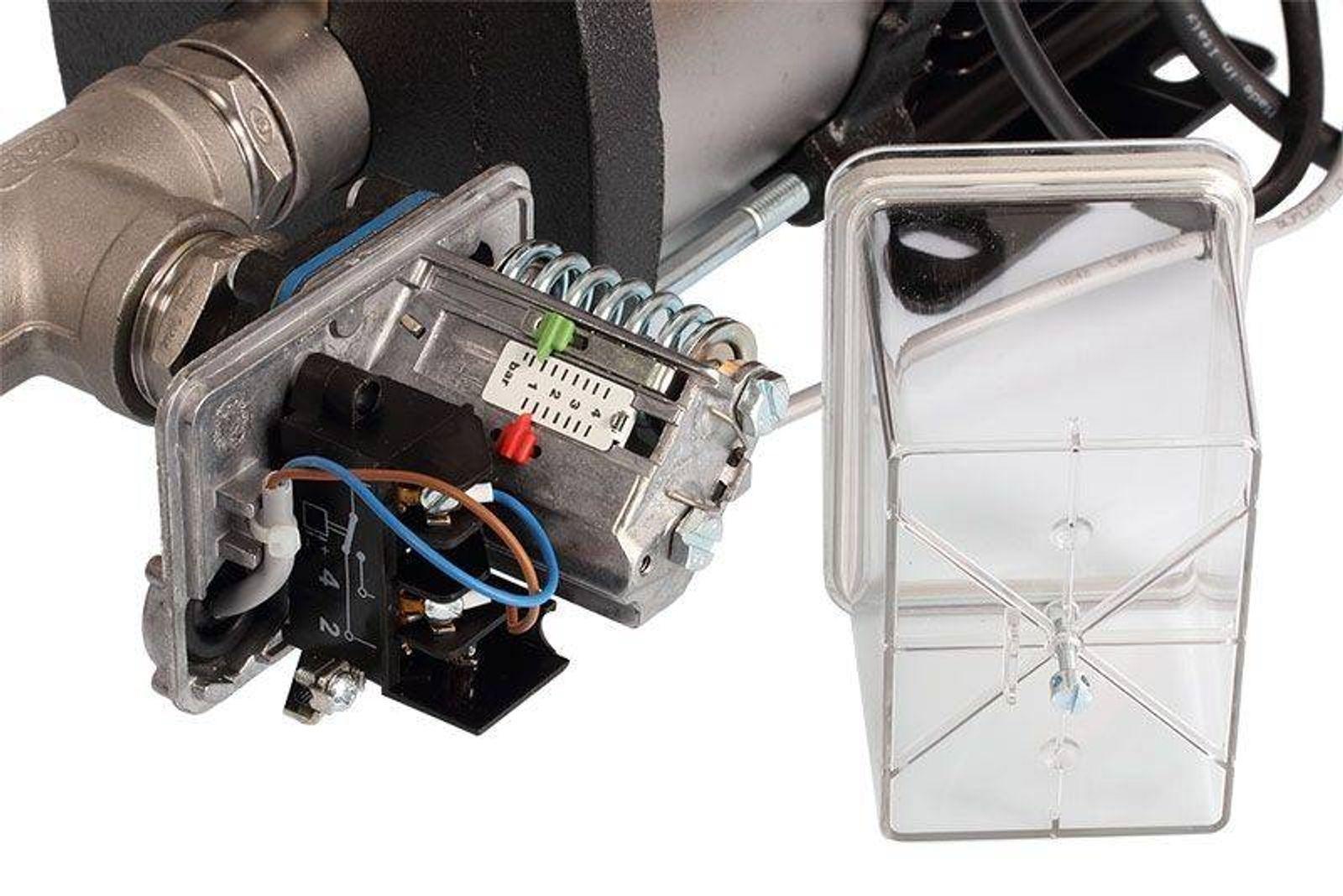

- Saugseitiges Edelstahl-T Stück mit seitlich angebrachtem Druckschalter zur Wassermangelüberwachung gemäß DIN 1988-500 (Standardeinstellung 1 bar)
Elektrische Ausstattung:
- Mit integrierter softwareseitiger Trockenlaufschutzüberwachung und Neustartversuchen

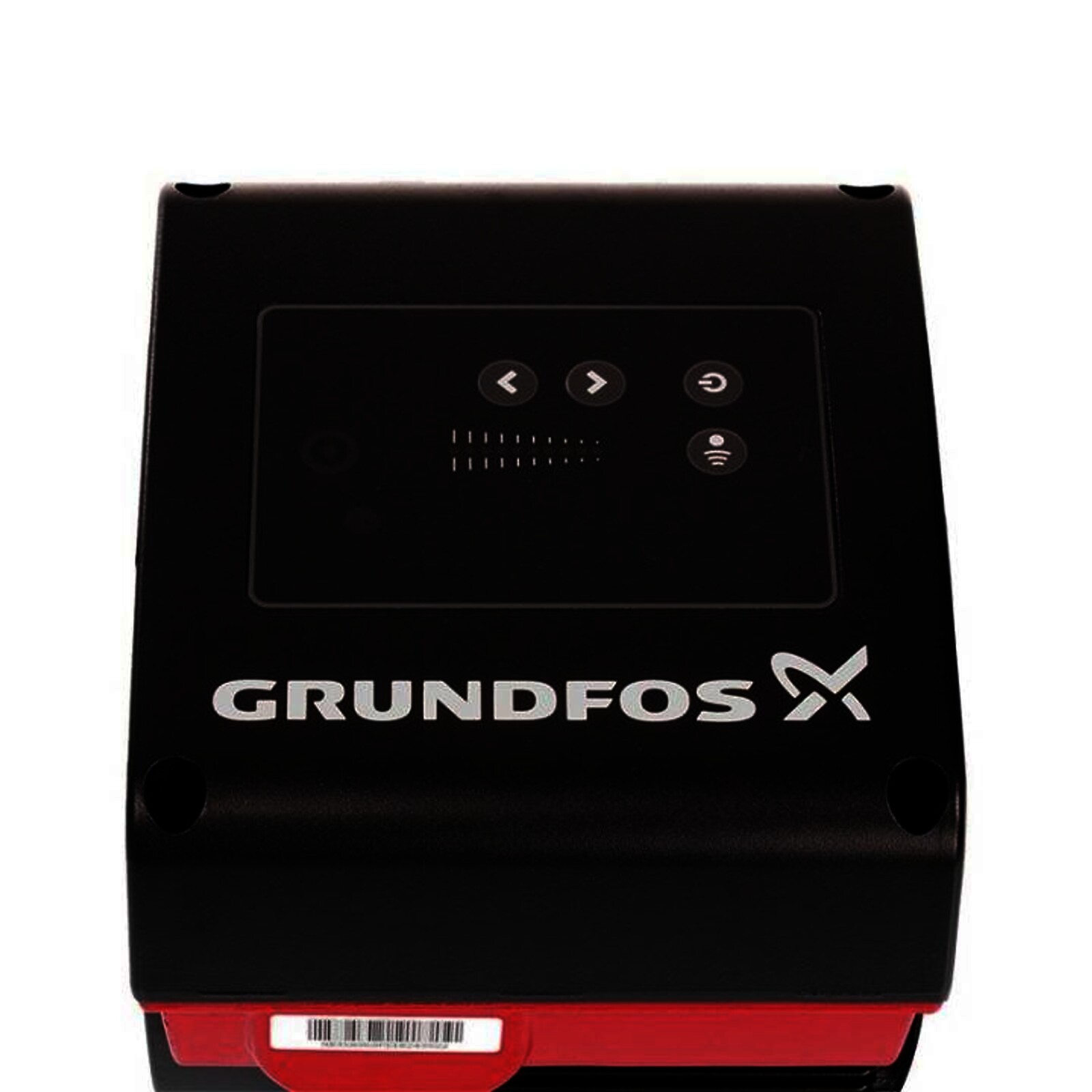

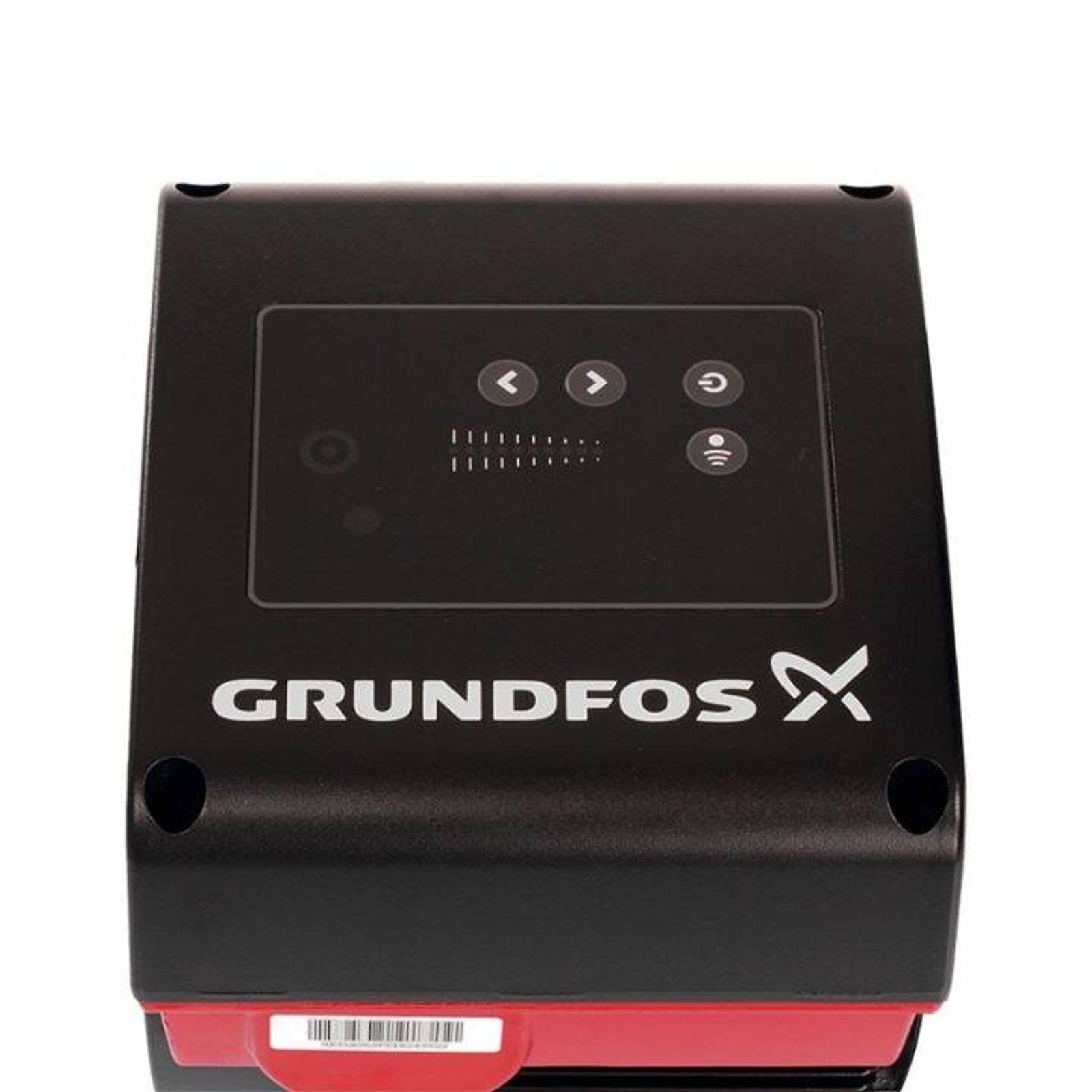

- Bediendisplay am Motor mit Tasten für Sollwertverstellung, Alarmquittierung, Anlage Ein/Aus
- Integrierte Motorstillstandsheizung (Grundfos GO)
Steuerung:
- Software für die Konstantdruckregelung im Motor integriert
- Solldruck wird elektronisch durch Drehzahländerung der Pumpe konstant gehalten
- Elektronischer Sanftanlauf der Pumpe zur Vermeidung von Wasserschlägen im Netz
- Ein/Aus-Taste am Bedienfeld des Frequenzumformers
- Bei kleinen Verbrauchsanforderungen schaltet die Pumpe automatisch in den EIN/AUS-Betrieb
- Begrenzung des Betriebsbereiches (Grundfos GO)
- Sollwertbeeinflussung durch zweiten Analogwert (Grundfos GO)
- Verlangsamte Füllung von leeren Rohrleitungssystemen zum Schutz vor Druckschlägen (Grundfos GO)
- Grenzwertüberwachung des freien Analogeingangs (z.B. Trinkwassertemperatur) mit Aktivierung von Ausgangsrelais oder Pumpenzustandsänderung (Grundfos GO)
- Einstellbare Rampenzeiten zur langsamen Sollwertveränderung (Grundfos GO)
Meldungen und Anzeige:
- Anzeige des Solldruckes durch LED-Zeile am Bedienfeld des Frequenzumformers
- 2 potentialfreie Wechselrelais für Alarm und Warnung (Parametrierung via Grundfos Go)
- Grundfos LED Eye zur visuellen Anzeige des Pumpenstatus
- Möglichkeit der Feldbusanbindung mittels optionalen CIM-Steckkarten
- Detaillierte Echtzeit-Statuswerte und detaillierte Klartextmeldungen mit Grundfos GO (Zubehör)
- Abspeichern/Versenden der Pumpeneinstellungen mit Grundfos GO (Zubehör)
Ein-/Ausgänge:
- 2 (1 verfügbar) Analogeingänge für Sensoren mit 0/4-20 mA; 0-10 V; 0,5-3,5 V (Grundfos Sensoren); 0-5 V (Potentiometer zur Sollwertfernverstellung)
- 2 (1 verfügbar) Digitaleingänge oder 1 Ausgang (+24 V) für Zustandsmeldungen, konfigurierbar
- 2 potentialfreie Ausgangsrelais (Wechsler)
- +5 V/+24 V Spannungsversorgung für Grundfos Sensoren oder Potentiometer
- 1 Steckplatz für CIM-Feldbussteckkarten
Grundfos GO App bei
Vergleich Grundfos Hydro Mono
| Grundfos Hydro Mono CMBE 1-44 AVBE | Grundfos Hydro Mono CMBE 3-62 AVBE | |
| Anzahl der Laufräder | 3 | 4 |
| Motorbemessungsleistung | 0,55 kW | 1,1 kW |
| Stromaufnahme max. | 3,45 - 2,90 A | 6,70 - 5,60 A |
| Wirkungsgradklasse | IE5 (Ultra Premium) | IE4 (Super Premium) |
| Nettogewicht | 18,1 kg | 31,2 kg |
| Werkstoffe | |
|---|---|
| Pumpendrehzahl | 3780 1/min |
| Nennvolumenstrom | 3.7 m³/h |
| Nennförderhöhe | 39.4 m |
| Anzahl Laufräder | 4 |
| Code für Wellendicht. 1: Typ 2: Gleitring 3: stat. Dichtring 4: | AVBE |
| Zertifikate und Kennzeichnungen | CE,EAC,UBA |
| Kennlinientoleranz | ISO9906:2012 3B |
| Modell | A |
| Anlaufdruck | Integrated Frequency converter |
| Pumpengehäuse | Nichtrostender Stahl |
| DIN W.-Nr. 1.4301 | |
| Werkstoff des Pumpengehäuses | 304 |
| Laufrad | Edelstahl |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| O-Ring | EPDM |
| Installation | |
| max. Umgebungstemperatur | 55 °C |

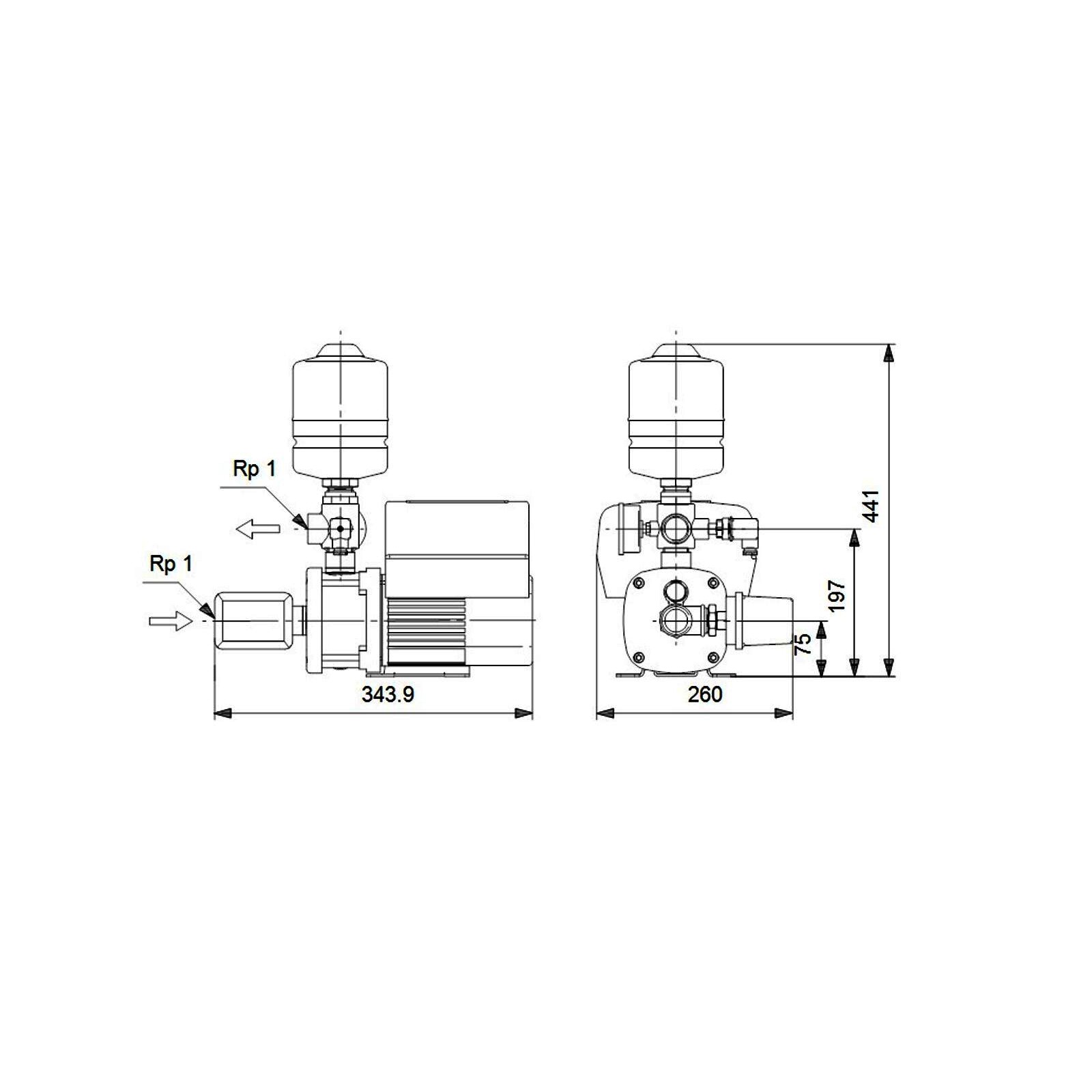

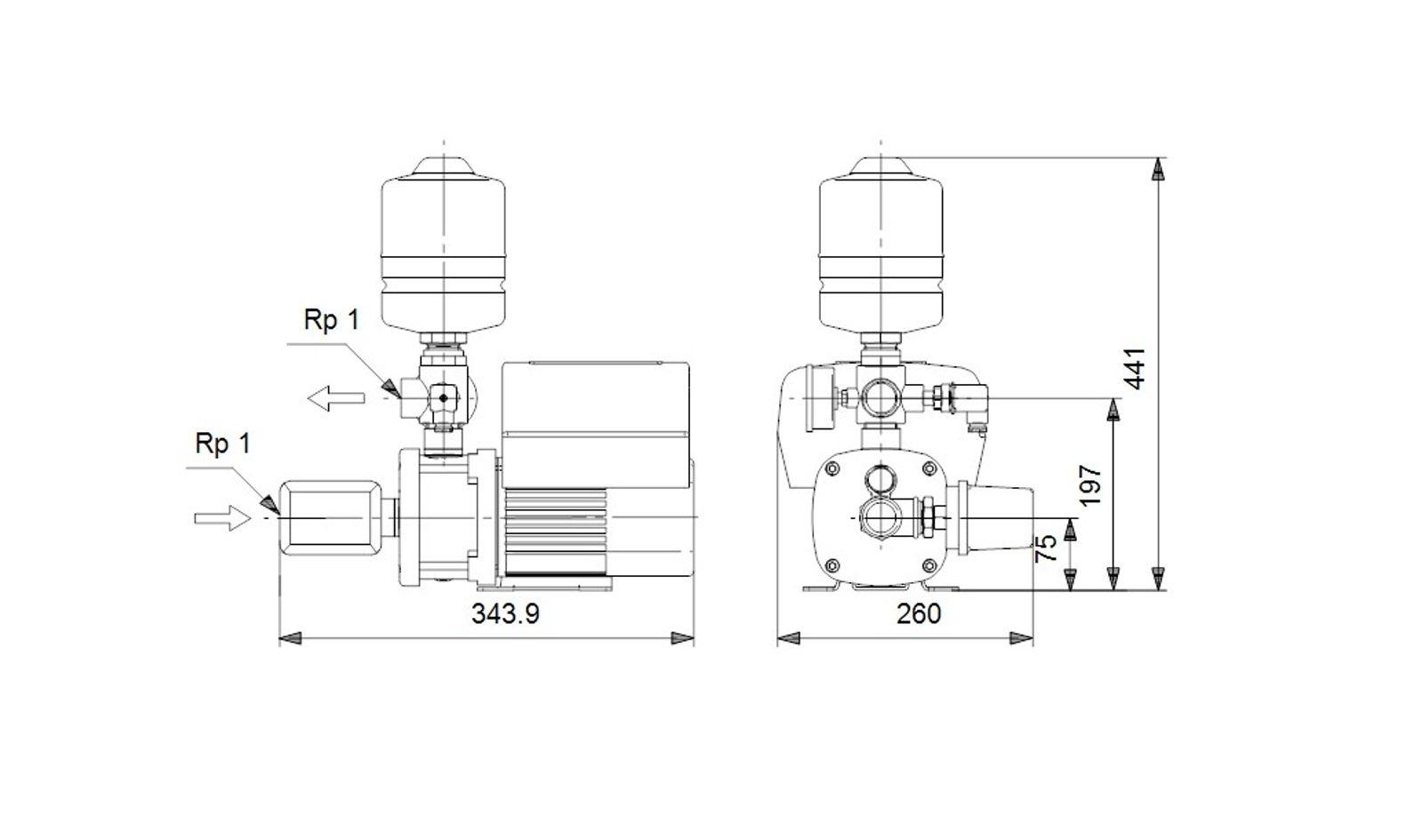

| Anschluss | Whitworth Gewinde Rp |
| Anschluss Saugstutzen | Rp 1 |
| Anschluss Druckstutzen | Rp 1 |
| Fördermedium | |
| Fördermedium | Wasser |
| Medientemperaturbereich | 0 .. 60 °C |
| Medientemperatur | 20 °C |
| Dichte | 998.2 kg/m³ |

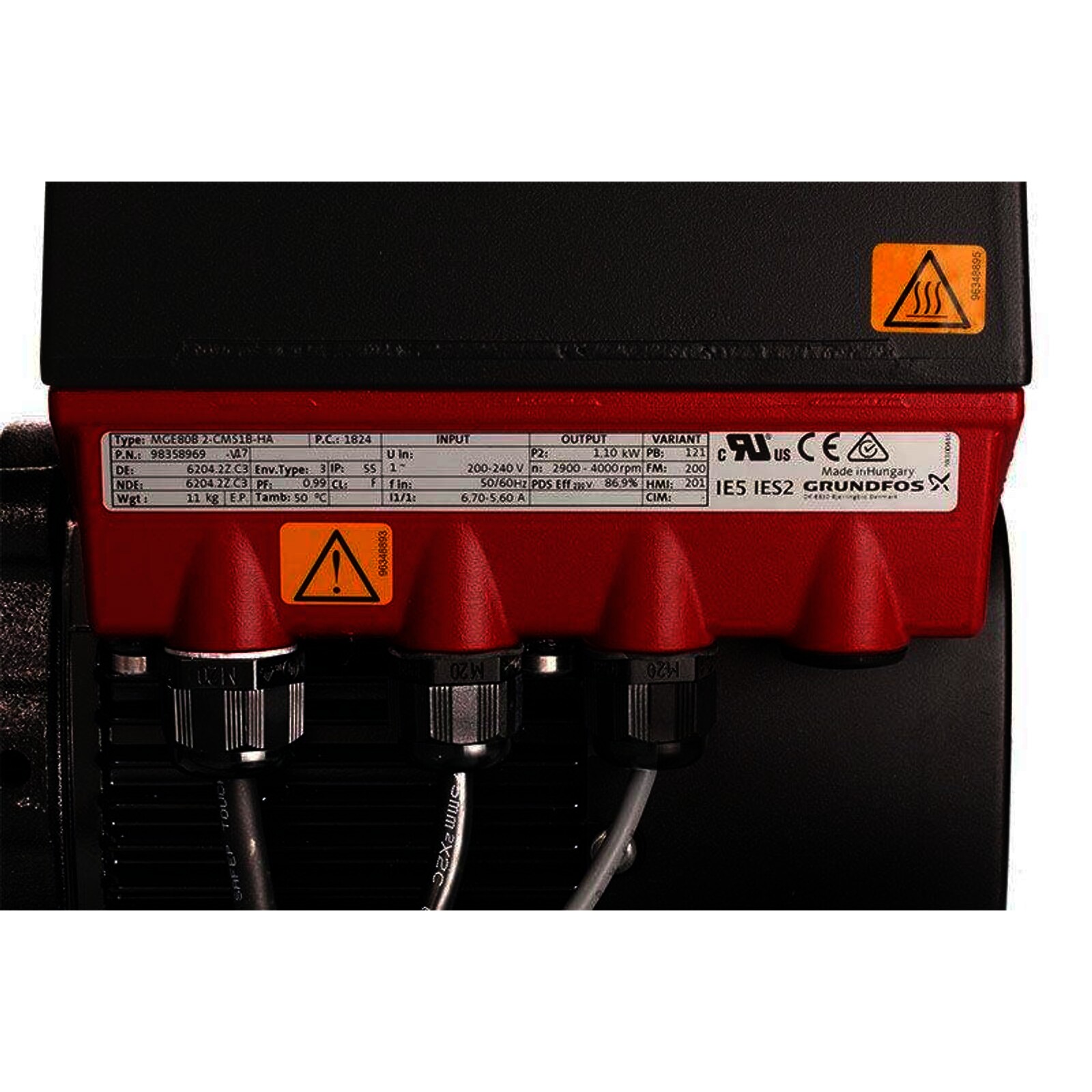

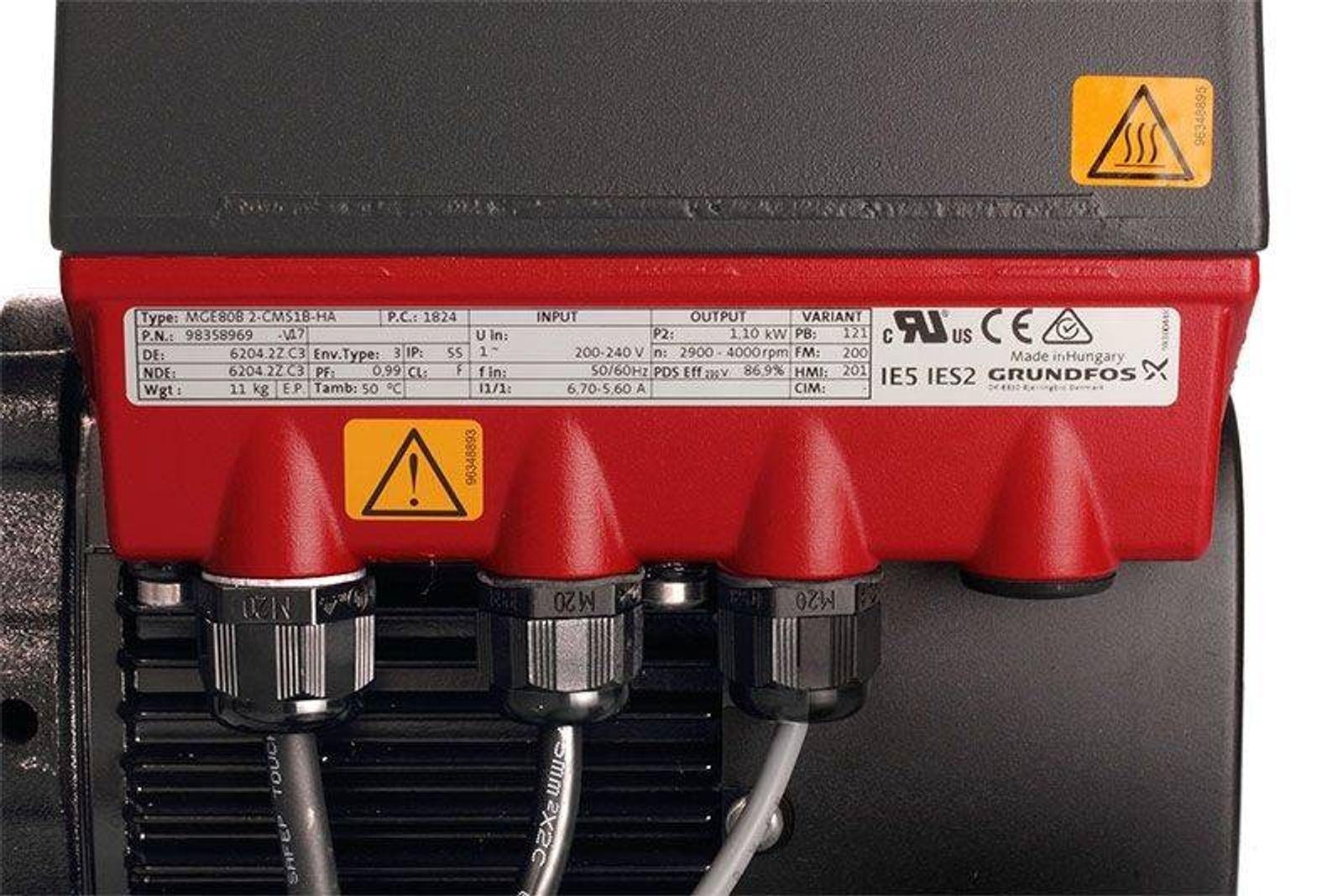

| Elektrische Daten | |
| Motorbemessungsleistung P2 | 1.1 kW |
| Netzfrequenz | 50 Hz |
| Nennspannung | 1 x 200-240 V |
| max. Stromaufnahme | 6,70-5,60 A |
| max. Betriebsdruck | 10 bar |
| Nenn-Drehzahl | 360-4000 1/min |
| Schutzart (gemäß IEC 34-5) | IP55 |
| Isolationsklasse (IEC 85) | F |
| Art des Kabelsteckers | SCHUKO |
| Netzkabellänge | 1.5 m |
| Behälter | |
| Speichervolumen | 2 l |
| Sonstiges | |
| Nettogewicht | 31.2 kg |
| Bruttogewicht | 34.8 kg |
| Softwareversion | 98390434 |
Wofür wird die Grundfos Hydro Mono CMBE 3-62 AVBE Trinkwasservariante verwendet?
Welche Vorteile bietet eine automatische Druckerhöhungsanlage?
Für welche Anwendungen eignet sich die Trinkwasservariante?
Was bedeutet die Bezeichnung CMBE?
Warum ist eine drehzahlgeregelte Pumpe besonders effizient?
Kann die Anlage den Wasserdruck bei mehreren gleichzeitig geöffneten Entnahmestellen stabil halten?
Ist die Hydro Mono CMBE für Trinkwasser geeignet?
Kann die Druckerhöhungsanlage im Neubau und bei Modernisierungen eingesetzt werden?
Welche Vorteile bietet ein konstanter Wasserdruck?
Unterstützt die Anlage einen energieeffizienten Betrieb?
Kann die Anlage automatisch starten und stoppen?
Warum sollte eine Druckerhöhungsanlage passend zur Installation ausgelegt werden?
Welche Vorteile bietet Originalzubehör von Grundfos?
Kann die Anlage zur Verbesserung des Wasserversorgungskomforts beitragen?
Warum eignet sich eine elektronische Druckregelung besonders für moderne Trinkwasserinstallationen?
- 1x Grundfos Hydro Mono CMBE 3-62 AVBE Trinkwasservariante
