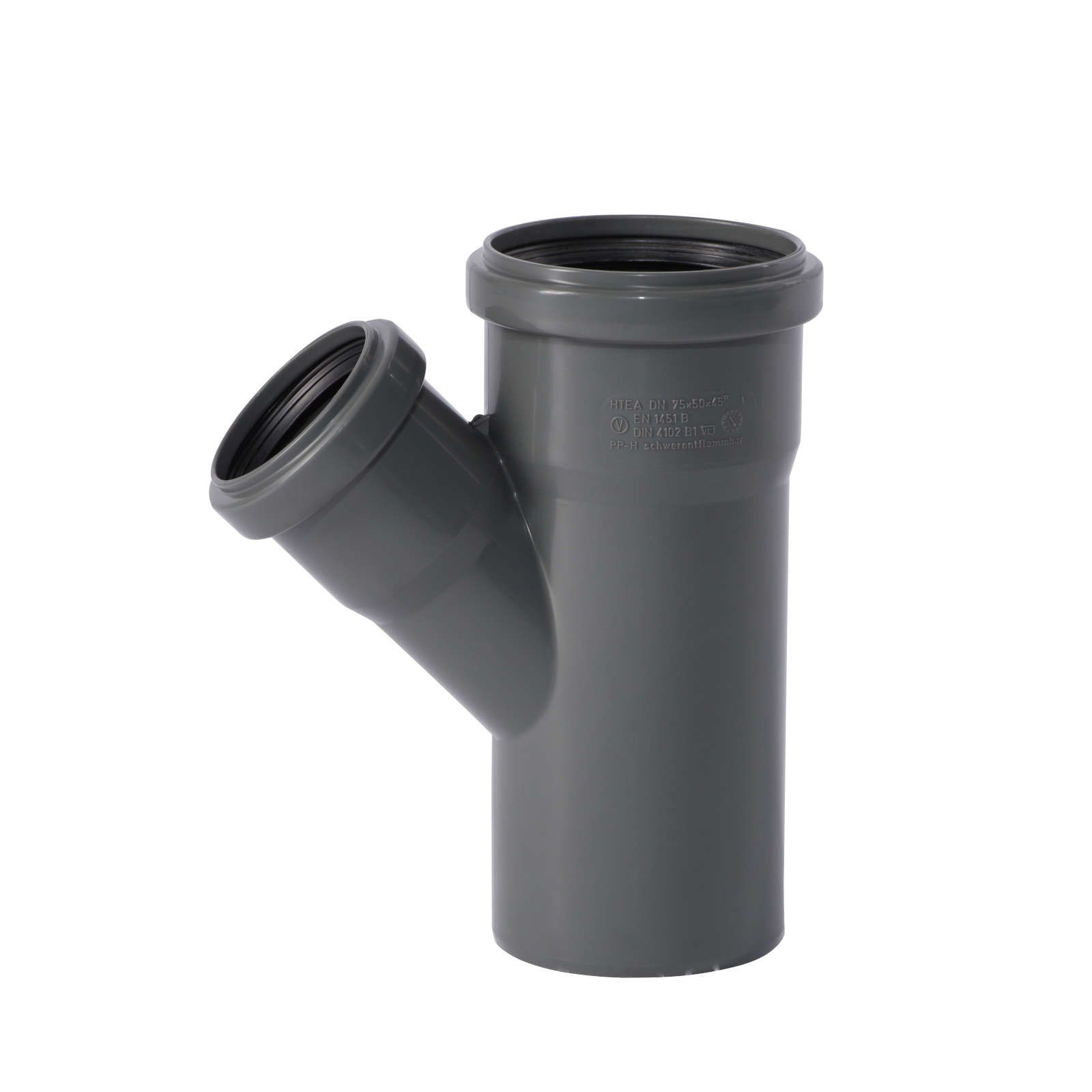

HTsafe Abzweig DN 75/50 45 Grad – Bild 2 von 2

HTsafe Abzweig DN 75/50 45 Grad

Name: HTsafe Abzweig DN 75/50 45 Grad
Brand: Ostendorf Kunststoffe GmbH
SKU: 173210
Price: 2.06 EUR
Availability: InStock

Sanitär-Installationen leicht gemacht: Mit dem Ostendorf HTsafe Abzweig DN 75/50 45 Grad - für einen besonders platz- und zeitsparenden Einbau.

2,06 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 173210
Lieferzeit: 1 - 3 Werktage

HTsafe Abzweig DN 75/50 45 Grad - Y-Stück für Abwasserinstallationen

Anwendungsgebiete:

Entwässerung innerhalb von Gebäuden als:

Schmutzwasserleitung
Regenwasserleitung
Lüftungsleitung

Eigenschaften und Vorteile:

Patentierte 3-fach-Dichtlippe
Einfacher zu stecken und sicherer
Glattere Innenwand
Deutlich leiser als Standard-HT
schwer entflammbar gemäß DIN 4102 (B 1) und DIN EN 1451-1
Schlagfähige Funktionsfarbe RAL 7043
Schallschutzprüfung nach DIN EN 14366

ETIM-7.0: Fitting mit 3 Anschlüsse (EC003025)
Werkstoff Anschluss 1: PP
Werkstoffgüte Anschluss 1: PP-H
Oberflächenschutzanschluss 1: unbehandelt
Behandlung Oberfläche 1: unbehandelt
Werkstoff Anschluss 2: PP
Werkstoffgüte Anschluss 2: PP-H
Oberflächenschutzanschluss 2: unbehandelt
Behandlung Oberfläche 2: unbehandelt
Material Anschluss 3: PP
Materialqualität Anschluss 3: PP-H
Oberflächenschutz Anschluss 3: unbehandelt
Oberflächenbehandlung Anschluss 3: unbehandelt
Ausführung: Y-Stück
Winkel: 45 - 45 °
Übergehend: Nein
Mehrteilig: Nein
Nenninnendurchmesser Anschluss 1: DN 75
Anschluss 1: Steckmuffe
Nenninnendurchmesser Anschluss 2: DN 50
Anschluss 2: Steckmuffe
Nenninnendurchmesser Anschluss 3: DN 75
Anschluss 3: Zapfenreduzierer
Material Abdichtung: SBR
Ringsteifigkeitsklasse: sonstige
Mit Dichtungsmaterial: Ja
Mit Entleerventil: Nein
Mit Entlüfter: Nein
Verschlossen: Nein

Welche Nennweiten verbindet dieser Abzweig?

Er verbindet eine Hauptleitung DN 75 mit einer seitlichen Zuleitung DN 50.

Welchen Winkel hat der Abzweig?

Die seitliche Zuleitung mündet in einem Winkel von 45 Grad in die Hauptleitung.

Aus welchem Material besteht der Abzweig?

Er besteht aus Polypropylen (PP) gemäß DIN EN 1451-1.

Wofür wird ein solcher Abzweig typischerweise eingesetzt?

Er wird eingesetzt, um eine kleinere Abwasserleitung, etwa von einem Waschbecken, in eine bestehende DN 75-Leitung einzubinden.

Wie erfolgt die Verbindung mit den anschließenden Rohren?

Über integrierte Steckmuffen mit Dichtlippe werden die Rohrenden bis zum Anschlag eingeführt.

Muss beim Einbinden der Zuleitung ein Gefälle beachtet werden?

Ja, auch am Abzweig sollte durchgehend ein Mindestgefälle von 2 cm pro Meter eingehalten werden.

Ist der Abzweig für den Innenbereich von Gebäuden zugelassen?

Ja, er ist für Schmutzwasser-, Regenwasser- und Lüftungsleitungen im Gebäude gemäß DIN 1986-4 vorgesehen.

Was tun, wenn eine der Dichtlippen im Abzweig undicht wird?

Sie lässt sich durch einen passenden HTsafe-Ersatzlippendichtring in der jeweiligen Nennweite austauschen.

Ist der Abzweig mit original Ostendorf-Auszugsicherungen kombinierbar?

Ja, in Verbindung mit original Ostendorf-Auszugsicherungen eignet er sich auch für Zentralstaubsaugeranlagen und Kleinhebeanlagen.

Erleichtert ein Gleitmittel die Montage?

Ja, ein Spezial-Gleitmittel erleichtert das Einführen der Rohrenden in die Muffen des Abzweigs erheblich.

1x Ostendorf HTsafe Abzweig DN 75/50 45 Grad
