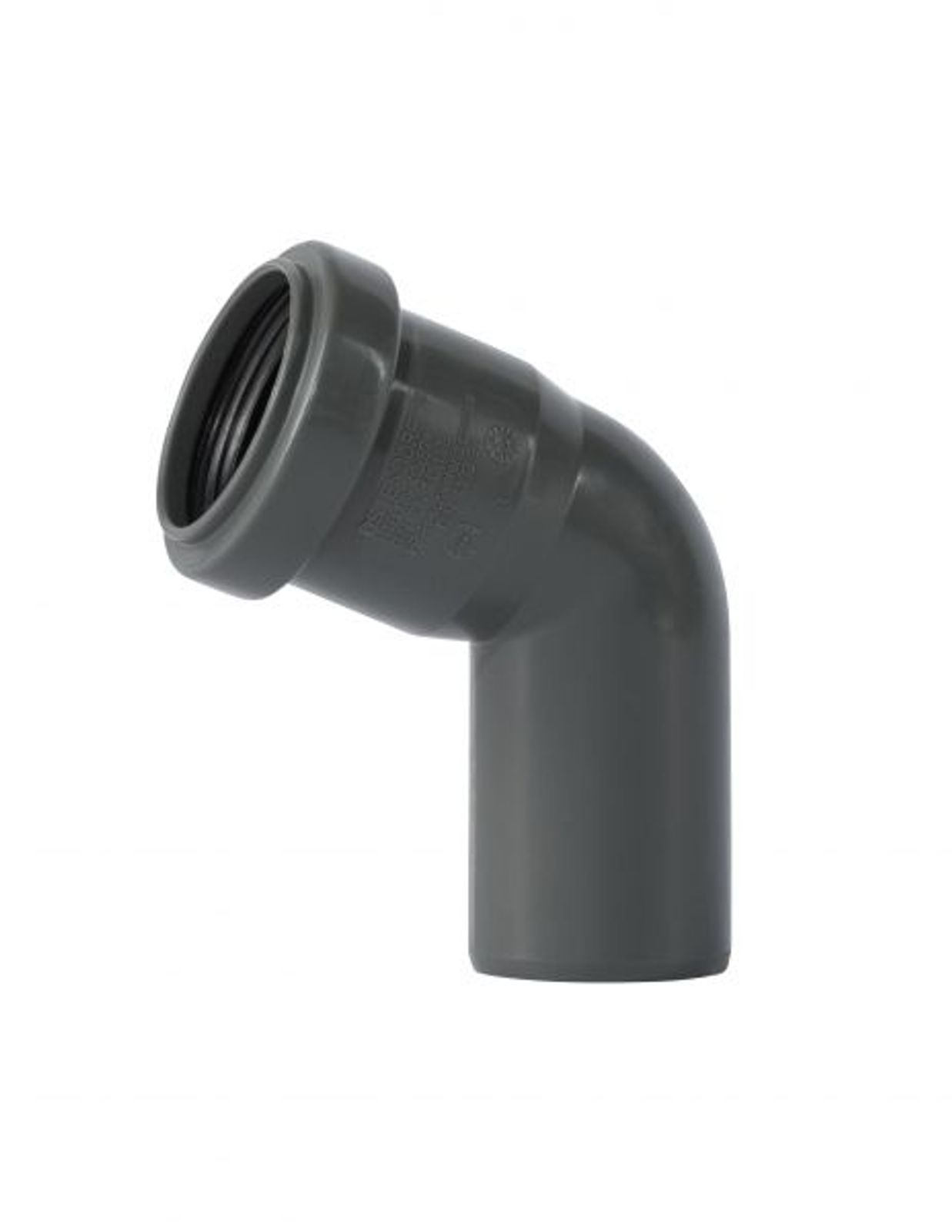

HTsafeB Bogen DN 40 67,5 Grad – Bild 2 von 2

HTsafeB Bogen DN 40 67,5 Grad

Name: HTsafeB Bogen DN 40 67,5 Grad
Brand: Ostendorf Kunststoffe GmbH
SKU: 171130
Price: 0.67 EUR
Availability: InStock

Sanitär-Installationen leicht gemacht: Mit dem Ostendorf HTsafeB Bogen DN 40 67,5 Grad - für einen besonders platz- und zeitsparenden Einbau.

0,67 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 171130
Lieferzeit: 1 - 3 Werktage

HTsafeB Bogen DN 40 67,5 Grad

Anwendungsgebiete:

Entwässerung innerhalb von Gebäuden als:

Schmutzwasserleitung
Regenwasserleitung
Lüftungsleitung

Eigenschaften und Vorteile:

Patentierte 3-fach-Dichtlippe
Einfacher zu stecken und sicherer
Glattere Innenwand
Deutlich leiser als Standard-HT
schwer entflammbar gemäß DIN 4102 (B 1) und DIN EN 1451-1
Schlagfähige Funktionsfarbe RAL 7043
Schallschutzprüfung nach DIN EN 14366

Ostendorf HT Safe ist ein Abwasserrohrsystem aus Polypropylen gemäß DIN EN 1451-1 bestehend aus Rohren und Formstücken der Abmessungen DN/OD 32 bis DN/OD 160.

Geeignet zur Entwässerung innerhalb von Gebäuden als Schmutzwasserleitung, Regenwasserleitung im Gebäude, Lüftungsleitung (siehe auch Einsatzbereiche: DIN 1986-4) und für Zentralstaubsaugeranlagen und Kleinhebeanlagen unter Verwendung von original Ostendorf-Auszugsicherungen.

Verbindungstechnik: patentiertes Dreifach-Dichtsystem gemäß DIN EN 681-1, vereinfachte Steckmontage
Ableitung chemisch aggressiver Abwässer im Bereich pH 1 bis pH 13
Systemanforderungen : heißwasserbeständig gemäß DIN EN 1451-1

Farbe: Verkehrsgrau RAL 7043
Baustoffklasse: B1 gemäß DIN 4102-1

Messung der Geräusche von Abwasserinstallationen im Prüfstand gemäß DIN EN 14366 und in Anlehnung an DIN 4109, Auszug aus Prüfbericht P-BA 222/2016 des Fraunhofer-Instituts für Bauphysik IBP Stuttgart (Installations-Schallpegel im Raum UG hinten mit 21dB bei 4l/s Volumenstrom)

Zentimetermarkierung

25 Jahre Garantie
Made in Germany

Werkstoff	Kunststoff
Werkstoffgüte	Polypropylen (PP)
Oberfläche	unbehandelt
Güte der Oberflächenbeschichtung	unbeschichtet
Oberfläche poliert	Nein
Oberfläche gebürstet	Nein
Durchmesser	40 mm
Ausführung	Steck
Muffe	Ja
Zweiteilig	Nein
Mit Inspektionsöffnung und Deckel	Nein
Farbe	grau
Flexibel	Nein
Winkel des Bogens	67.5 °

Wofür wird der HTsafeB Bogen DN 40 mit 67,5 Grad verwendet?

Der Bogen dient zur Richtungsänderung in Entwässerungsleitungen innerhalb von Gebäuden, etwa bei Schmutzwasser-, Regenwasser- oder Lüftungsleitungen. Mit einem Winkel von 67,5 Grad eignet er sich für weniger enge Richtungswechsel als ein 90-Grad-Bogen.

Für welchen Rohrdurchmesser ist dieser Bogen ausgelegt?

Der Bogen ist für DN 40 ausgelegt und passt damit zu Rohren dieser Dimension im Ostendorf HTsafe System. Das gesamte HTsafe System deckt Abmessungen von DN/OD 32 bis DN/OD 160 ab.

Besitzt der Bogen eine Muffe zum Anschluss weiterer Rohre?

Ja, der Bogen ist mit einer Muffe ausgestattet und in Steckausführung gefertigt. Dadurch lässt er sich einfach mit weiteren HT-Rohren oder Formstücken verbinden.

Was macht die Verbindungstechnik des HTsafe Systems besonders?

Der Bogen nutzt eine patentierte Dreifach-Dichtlippe, die eine einfachere und sicherere Steckmontage ermöglicht als bei Standard-HT-Verbindungen. Zusätzlich sorgt eine glattere Innenwand für eine deutlich geräuschärmere Ableitung.

Aus welchem Material besteht der Bogen und wie widerstandsfähig ist er?

Der Bogen besteht aus Polypropylen (PP) und ist für die Ableitung chemisch aggressiver Abwässer im Bereich von pH 1 bis pH 13 ausgelegt. Zusätzlich ist er gemäß DIN EN 1451-1 heißwasserbeständig.

Wie schneidet der Bogen beim Schallschutz ab?

Laut Prüfbericht des Fraunhofer-Instituts für Bauphysik wurde für das HTsafe System bei einem Prüfstand-Test gemäß DIN EN 14366 ein Installations-Schallpegel von 21 dB bei einem Volumenstrom von 4 l/s gemessen. Das macht das System deutlich leiser als Standard-HT-Rohrverbindungen.

Ist der Bogen schwer entflammbar?

Ja, der Bogen entspricht der Baustoffklasse B1 gemäß DIN 4102-1 und ist damit schwer entflammbar. Diese Einstufung gilt ebenso nach DIN EN 1451-1.

Wie wird der Bogen montiert?

Der Bogen wird dank der vereinfachten Steckmontage einfach auf die vorhandenen Rohrenden gesteckt, ohne dass Klebstoff erforderlich ist. Eine ausführliche Anleitung dazu stellt der Hersteller in Form einer Montageanleitung zur Verfügung.

Muss die Montage von einem Fachbetrieb durchgeführt werden?

Bei einfachen Abwasserinstallationen im privaten Bereich ist die Montage in Eigenregie grundsätzlich möglich. Bei größeren oder komplexeren Entwässerungssystemen sowie im Zweifel sollten Montage und Anschluss jedoch von entsprechend qualifiziertem Fachpersonal durchgeführt werden.

1x Ostendorf HTsafeB Bogen DN 40 67,5 Grad

Montageanleitung
