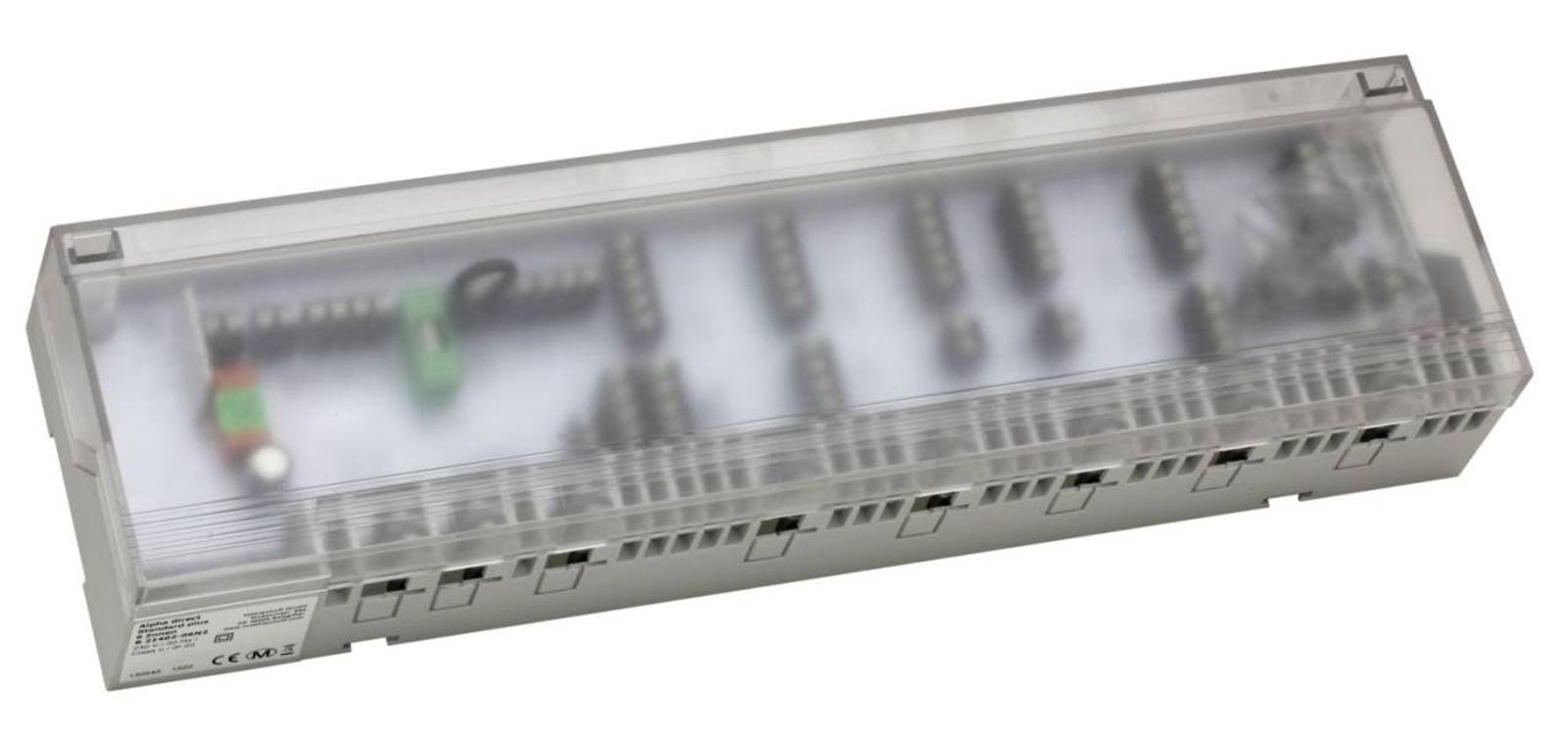

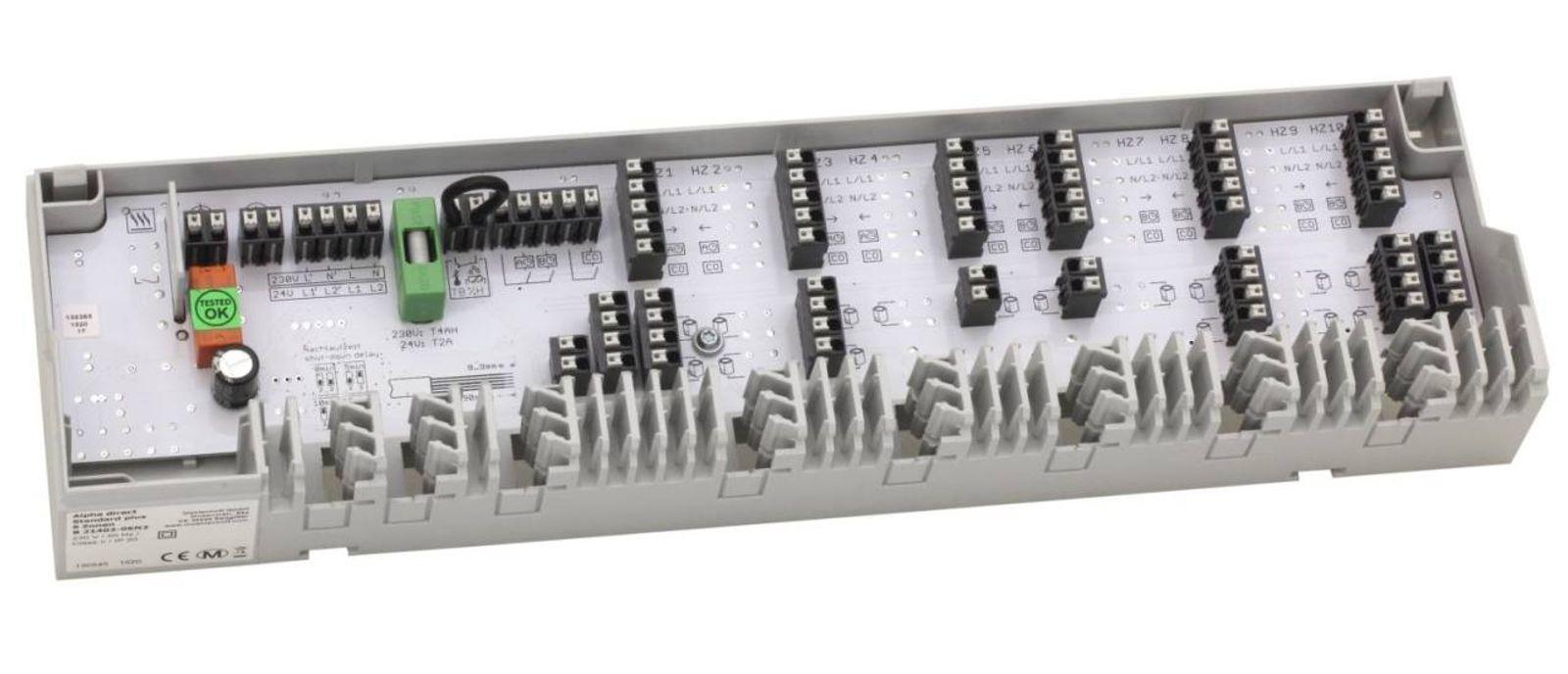

Anschlussleiste Alpha Basis direct Standard Plus 230 V für 6 Heiz- und Kühlzonen
35,90 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 130545
- WEEE-NR
- DE64325155
- Lieferzeit
- 1 - 3 Werktage
Anschlussleiste Alpha Basis direct Standard Plus 230 V für 6 Heiz- und Kühlzonen
Die Alpha Basis direct Standard Plus ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.
Leistungsmerkmale
- Einfache, intuitive Installation und Bedienung
- Hohe Funktionssicherheit
- Ausstattung für Heiz- und / oder Kühlsysteme
- Bis zu 15 Stellantriebe anschließbar
- Einfache Pumpensteuerung
- Bewährte Kabelführung und normenkonforme Zugentlastung
- Schraublose Klemmenanschlusstechnik
- Übersichtlich angeordnete Anschlussklemmen
- Wartungsfrei
Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?
| Standard | Standard Plus | Komfort | Control | |
| Absenkkanal | Ja | Ja | Ja | Ja |
| Heizfunktion | Ja | Ja | Ja | Ja |
| Kühlfunktion | Nein | Ja | Ja | Ja |

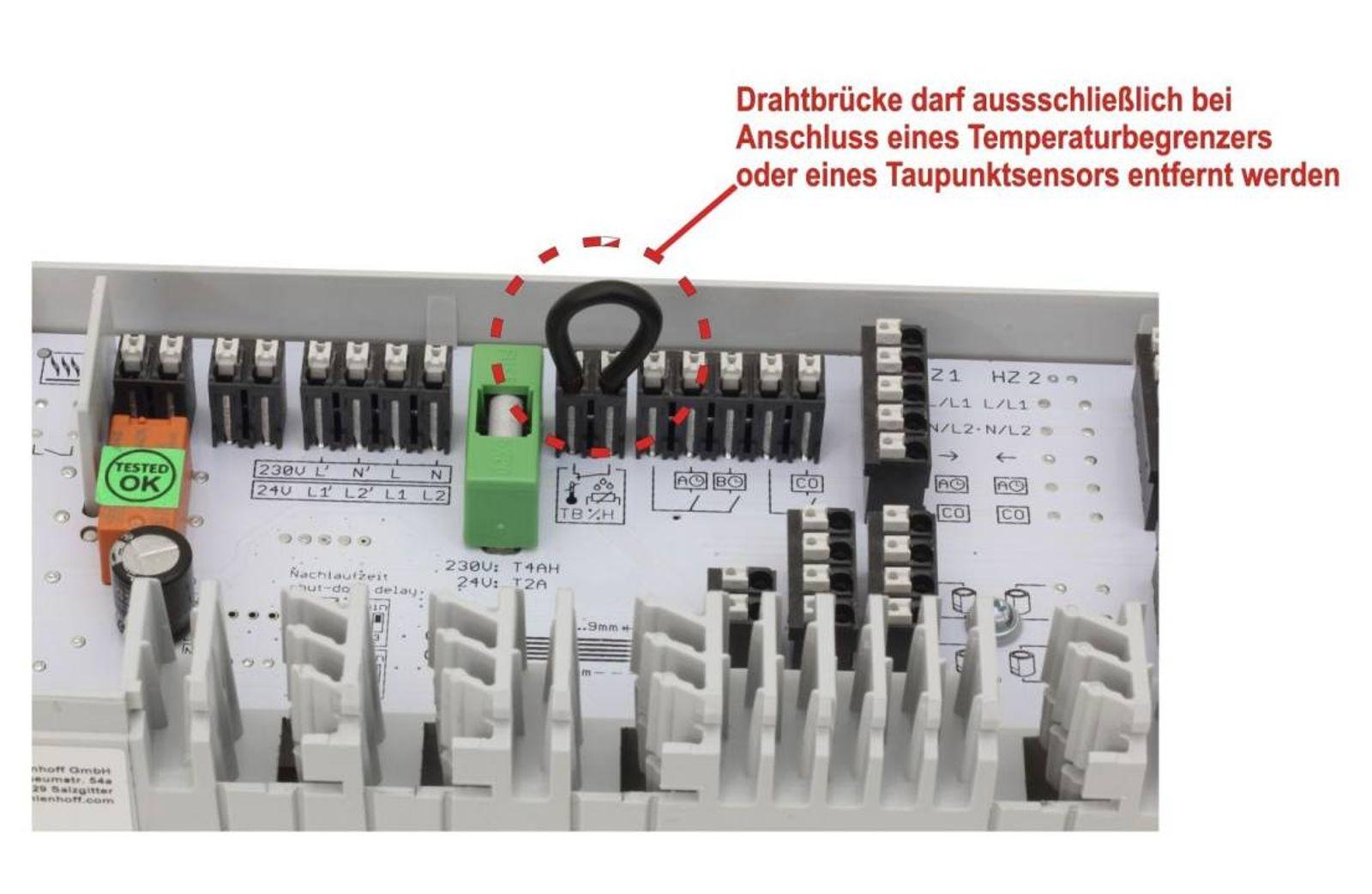

| Temperaturbegrenzer / Taupunktsensor | Nein | Ja | Ja | Ja |
| Wirksinn NC / NO | NC oder NO | NC | wählbar | wählbar |
| Integriertes Timermodul | Nein | Nein | Nein | Ja |
| Pumpen- / Kesselausgang | Nein | Nur Pumpe | Beides | Beides |
| LED-Statusanzeige | Nein | Nein | Ja | Ja |
- Typ: B 21402-06N2
- Betriebsart: Heizen / Kühlen
- Betriebsspannung: 230 V ±10 %, 50 Hz
- Spannungsversorgung: Eurostecker / externe Spannungsquelle
- Leistungsaufnahme im Leerlauf: < 1 W
- max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA
- Absicherung: T4AH
- max. Anzahl Regler: 6
- max. Anzahl Anschlussklemmen für Stellantriebe: 15
- max. Anzahl anschließbare Stellantriebe à 1 W: 15
- max. Nennlast aller Antriebe: 24 W
- Pumpenschaltung: Schließerkontakt (einpolig schaltend) / Direkter Anschluss über L / N möglich)
- Kesselschaltung: Schließerkontrakt (einpolig schaltend)
- Schaltleistung: 2 A, 200 VA induktiv
- Wirksinn: NC (Ohne Pumpensteuerung auch NO)
- Zulässige Umgebungstemperatur: 0 bis + 50 °C
- Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
- Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
- Schutzklasse: II
- Schutzart: IP 20
- Material: ABS
- Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
- Abmessungen: 90 x 326,5 x 52 mm
- Gewicht: 394 g
Wofür wird die Anschlussleiste Alpha Basis direct Standard Plus benötigt?
Für wie viele Heiz-/Kühlzonen ist diese Anschlussleiste ausgelegt?
Mit welcher Spannung arbeitet diese Anschlussleiste?
Was bietet die Standard-Plus-Ausführung gegenüber der einfachen Standard-Ausführung zusätzlich?
Ist bei der Standard-Plus-Ausführung der Wirksinn (NC/NO) wählbar?
Wie erfolgen die elektrischen Anschlüsse?
Wie viele Stellantriebe können maximal angeschlossen werden?
Verfügt die Anschlussleiste über eine Statusanzeige?
Muss ich einen bestimmten Reglertyp verwenden?
Ist die Anschlussleiste wartungsintensiv?
Wie erfolgt die Montage der Anschlussleiste?
Verfügt die Anschlussleiste über einen Absenkkanal?
- 1x Anschlussleiste Alpha Basis direct Standard Plus 230 V für 6 Heiz- und Kühlzonen
