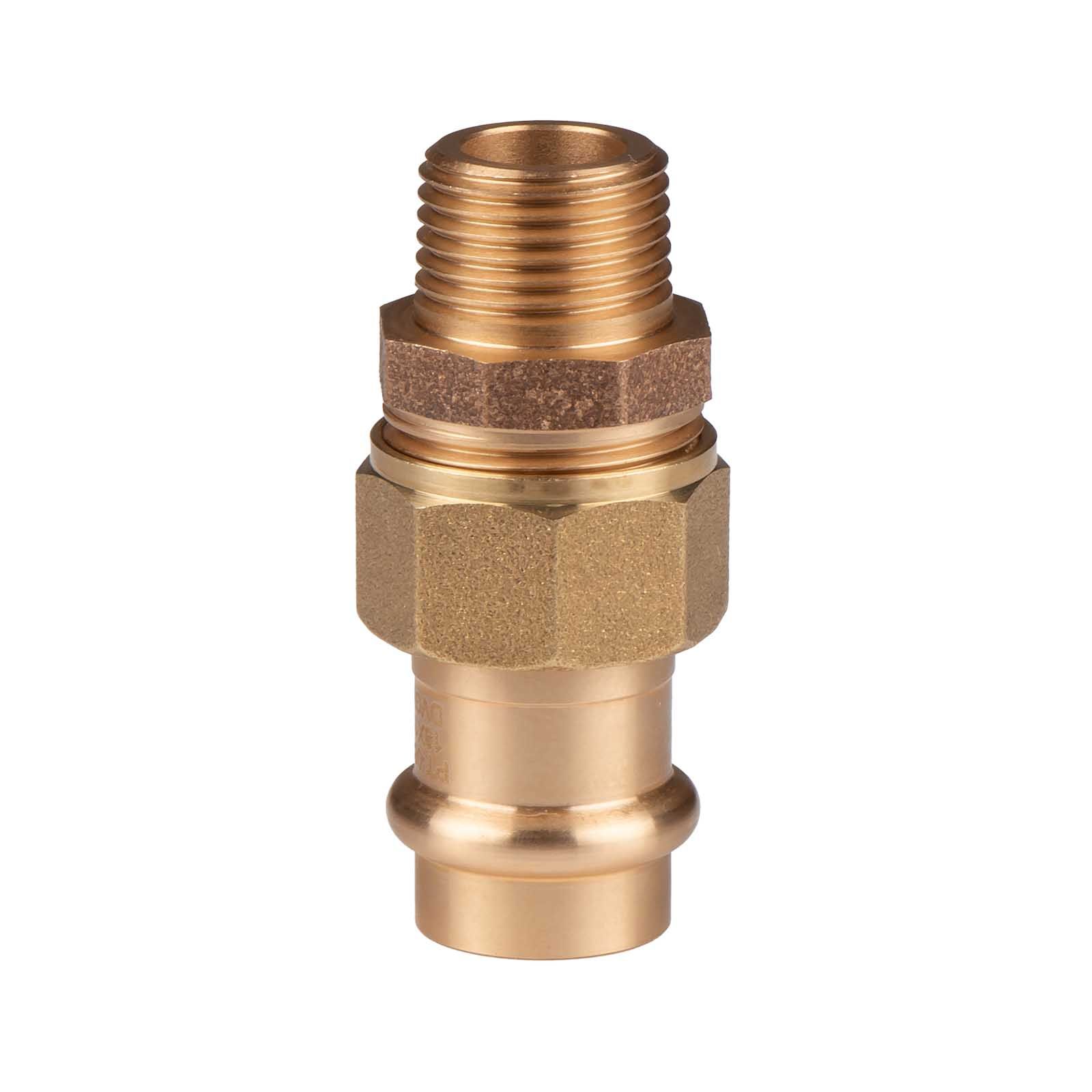

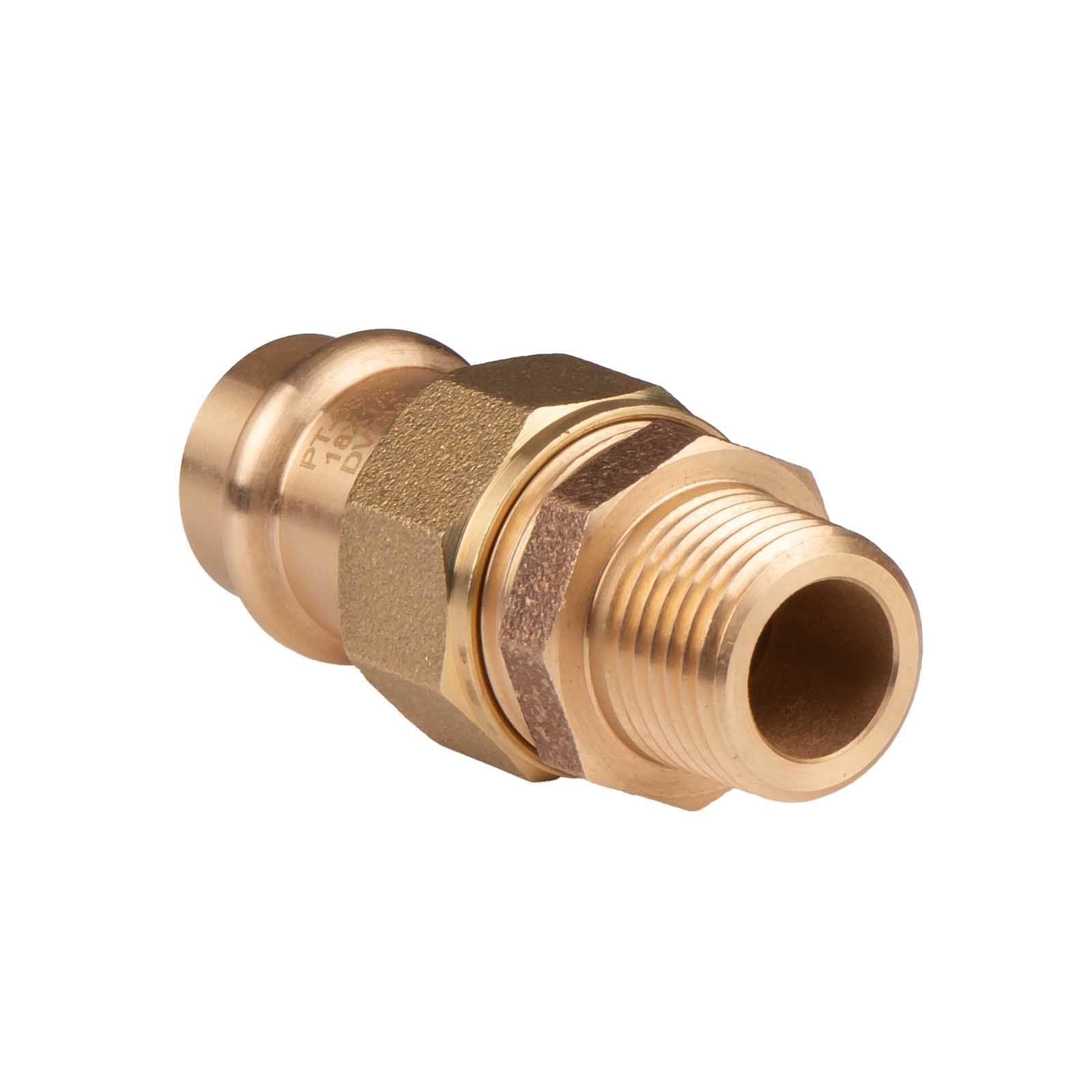

Kupfer Pressfitting Übergangsverschraubung aus Rotguss 28 mm - 1" AG (Überwurf) flachdichtend V+M-Kontur DVGW
Pipetec Qualitäts-Kupfer-Press-Fitting für eine sichere Verbindung für Kupferrohre und erfüllt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen.
-53%
44,21 €
(auf UVP des Herstellers)
20,75 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 308V281
- Lieferzeit
- 1 - 3 Werktage
Pipetec Kupfer Pressfitting Übergangsverschraubung aus Rotguss 28 mm - 1" AG (Überwurf) flachdichtend – V- und M-Kontur – DVGW
Das Pipetec Kupfer-Press-System bietet eine sichere Verbindung für Kupferrohre und erfüllt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen. Es ist speziell für die professionelle Verbindung von Kupferrohren konzipiert, verfügt über eine DVGW-Zertifizierung und ist somit für die Installation von Trinkwasserleitungen zugelassen. Die Verwendung in Verbindung mit einem nach DVGW-Richtlinien zertifizierten Kupferrohr ist erforderlich! Für die Verwendung in Gasleitungen besteht keine Zulassung!
Die Pressfittings bestehen aus hochreinem Kupfer (Cu-DHP) (CW024A) und Bronze für hochreine Gussteile. Sie sind mit einem Hochleistungsdichtring aus EPDM ausgestattet und für den Einsatz mit Trinkwasser geeignet. Für das Verpressen mit V- und M-Pressbacken geeignet.
Anwendungsbereiche:
- Trinkwasserinstallationen
- Heizung/Heizkörperanbindung
- Druckluftanlagen
- nicht zugelassen für Gasinstallationen
Ihre Vorteile:
- sichere, einfache und schnelle Verarbeitung
- für Fachleute und Heimwerker gleichermaßen geeignet
- erstklassige, hochwertige Qualität
- ungepresst undicht dank innovativem Sicherheitssystem
- Hohe hydraulische & mechanische Festigkeit (V-Kontur mit Rohreinführungsschiene)
- bakteriostatische Eigenschaften
- Max. Betriebsdruck: 16 bar
- Max. Betriebstemperatur: 110°C
- Kupferfittings gemäß UNI 11065
- Kupfer nach EN 1412: Cu-DHP
- Bronzelegierung mit hohem Technologiegehalt und geringem Bleigehalt nach EN 1982
- O-Ring aus EPDM gemäß EN 681-1
- DIN-DVGW geprüft und zugelassen für Trinkwasserleitungen
- Die technischen Regeln der Trinkwasserinstallation gemäß UNI EN 806:2008 und UNI 9182:2010 sind zu beachten
Was ist die Pipetec Kupfer Pressfitting Übergangsverschraubung 28 mm - 1" AG und wofür wird sie verwendet?
Diese Übergangsverschraubung verbindet ein Kupferrohr mit 28 mm Außendurchmesser mit einem Anschluss mit 1 Zoll Außengewinde und Überwurfmutter. Sie wird durch Verpressen mit dem Kupferrohr verbunden, sodass keine Lötverbindung nötig ist, und eignet sich für haustechnische sowie industrielle Rohrleitungssysteme. Typische Einsatzbereiche sind Trinkwasser-, Heizungs- und Druckluftinstallationen.
Was bedeutet „flachdichtend" bei dieser Verschraubung?

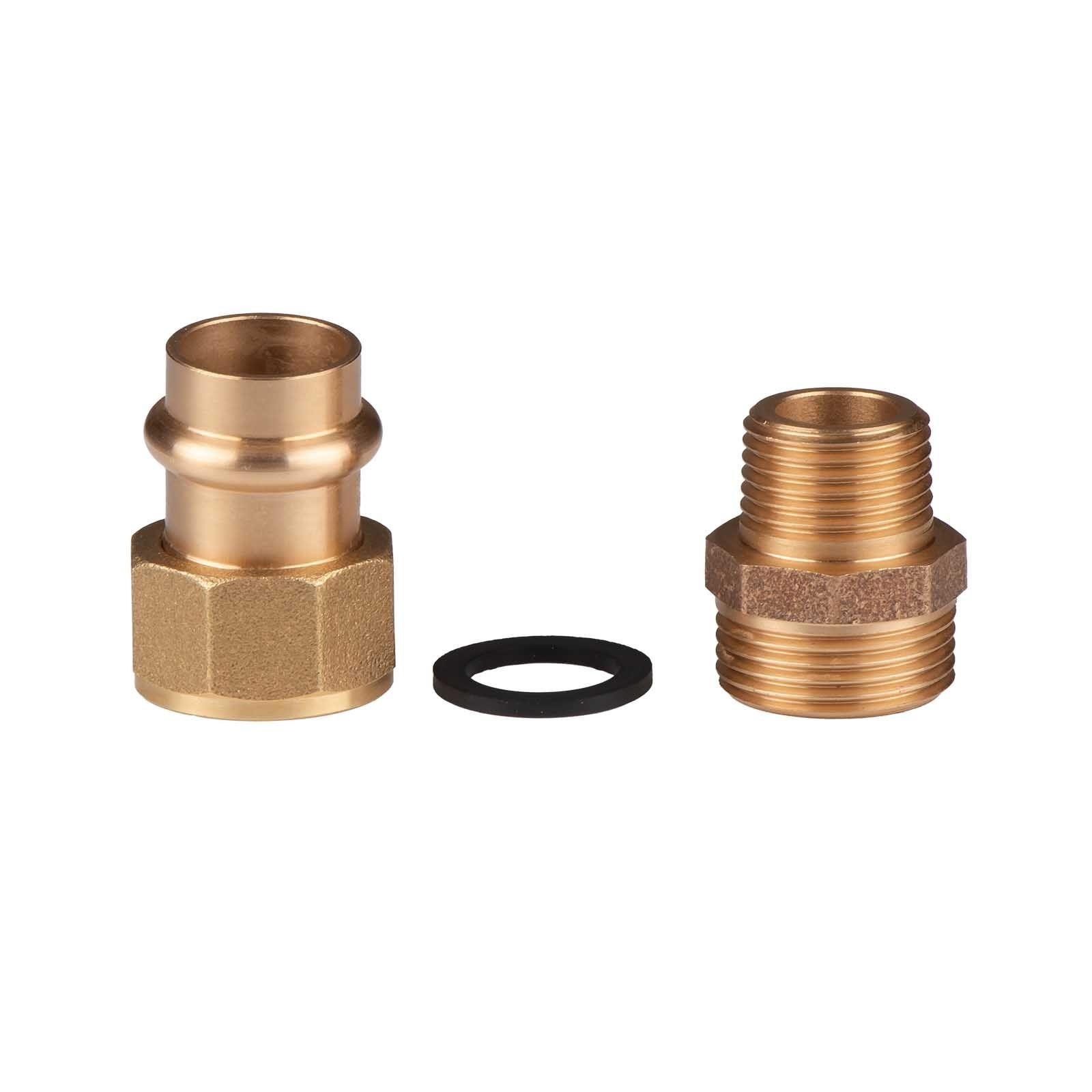

Flachdichtend bedeutet, dass die Verbindung an der Überwurfmutter über eine ebene Dichtfläche mit einer flachen Dichtung abdichtet, statt über eine konische Dichtfläche. Diese Bauart wird häufig bei Übergängen auf genormte Gewindeanschlüsse verwendet, da sie eine zuverlässige, wiederholt lösbare Verbindung ermöglicht. Beim Anschluss an ein Gegenstück sollte daher ebenfalls eine flachdichtende Ausführung vorliegen, damit die Dichtflächen zueinander passen.
Was bedeutet die Bezeichnung „Überwurf" bei dieser Verschraubung?
Ein Überwurf, auch Überwurfmutter genannt, ist eine drehbare Mutter, die frei um den Anschluss rotiert und diesen beim Festziehen an das Gegenstück presst, ohne dass das Rohr selbst mitgedreht werden muss. Das erleichtert die Montage erheblich, besonders in beengten Platzverhältnissen. Dadurch lässt sich die Verbindung außerdem bei Bedarf wieder lösen, ohne das Pressfitting selbst zu beschädigen.
Aus welchem Material besteht diese Übergangsverschraubung?
Der Fitting-Körper besteht aus hochreinem Kupfer (Cu-DHP) nach EN 1412, der Übergangsteil mit Gewinde aus Rotguss, einer bleiarmen Bronzelegierung nach EN 1982. Rotguss ist ein bewährter Armaturenwerkstoff für die Trinkwasser- und Heizungsinstallation und wird wegen seiner guten Gieß- und Bearbeitungseigenschaften häufig für Fittings verwendet. Als Dichtelement kommt ein Hochleistungs-O-Ring aus EPDM nach EN 681-1 zum Einsatz.
Was bedeutet V+M-Kontur und welches Presswerkzeug wird benötigt?
V+M-Kontur gibt an, dass der Fitting sowohl mit einer Presszange im V-Profil als auch im M-Profil verpresst werden kann. Beide Konturen sind gängige, herstellerübergreifend genutzte Pressprofile, wichtig ist jedoch, dass das verwendete Presswerkzeug zur jeweiligen Fittinggröße passt. Vor der Montage sollte geprüft werden, welche der beiden Konturen die eigene Pressmaschine unterstützt.
Ist diese Verschraubung für Trinkwasserinstallationen zugelassen?
Ja, die Verschraubung ist DVGW-zertifiziert und damit für den Einsatz in Trinkwasserleitungen zugelassen. Die DVGW-Zertifizierung bestätigt, dass Material, Fertigung und Dichtelemente die technischen und hygienischen Anforderungen an Trinkwasserprodukte erfüllen. Zusätzlich sind die technischen Regeln der Normen UNI EN 806:2008 und UNI 9182:2010 bei der Installation zu beachten.
Muss das verwendete Kupferrohr ebenfalls zertifiziert sein?
Ja, laut Hersteller ist die Verwendung in Verbindung mit einem nach DVGW-Richtlinien zertifizierten Kupferrohr erforderlich. Nur die Kombination aus zugelassenem Fitting und zugelassenem Rohr stellt sicher, dass das gesamte Rohrsystem die geforderte Trinkwasserzulassung besitzt. Bei Unsicherheit über das vorhandene Rohrmaterial hilft ein Blick auf die Herstellerkennzeichnung des Rohres.
Kann diese Verschraubung auch in Gasleitungen eingesetzt werden?
Nein, für Gasinstallationen besteht laut Hersteller ausdrücklich keine Zulassung. Die Verschraubung ist ausschließlich für Trinkwasser-, Heizungs- und Druckluftanwendungen vorgesehen. Für Gasleitungen sind spezielle, dafür zertifizierte Rohrsysteme und Fittings zu verwenden.
In welchen weiteren Anwendungsbereichen kann die Verschraubung eingesetzt werden?
Neben der Trinkwasserinstallation eignet sich die Verschraubung auch für die Heizungs- und Heizkörperanbindung sowie für Druckluftanlagen. Dadurch lässt sie sich flexibel in unterschiedlichen haustechnischen Systemen einsetzen, sofern das jeweilige System für den Betrieb mit Kupferrohr und Rotguss-Fittings ausgelegt ist. Vor dem Einsatz in Druckluftanlagen empfiehlt sich ein Abgleich mit dem zulässigen Betriebsdruck der Anlage.
Welchen maximalen Betriebsdruck und welche maximale Betriebstemperatur verträgt die Verschraubung?
Die Verschraubung ist für einen maximalen Betriebsdruck von 16 bar und eine maximale Betriebstemperatur von 110 Grad Celsius ausgelegt. Diese Werte liegen deutlich über den üblichen Betriebsbedingungen in Trinkwasser- und Heizungsanlagen von Wohngebäuden. Für spezielle industrielle Anwendungen mit höheren Anforderungen sollten die Betriebsparameter der eigenen Anlage vorab geprüft werden.
Woran erkenne ich, ob die Verbindung korrekt verpresst wurde?
Der Fitting verfügt über ein Sicherheitssystem, das eine nicht verpresste Verbindung sichtbar undicht macht. Wird die Verschraubung also versehentlich ohne Verpressung unter Druck gesetzt, tritt an der Verbindungsstelle Wasser aus, was auf den fehlenden Pressvorgang hinweist. Dieses Prinzip erleichtert die Kontrolle der Montage vor der endgültigen Inbetriebnahme der Anlage.
Welche Normen gelten für Material und Dichtung dieser Verschraubung?
Die Kupferkomponente entspricht EN 1412 (Cu-DHP), die Rotguss-Legierung EN 1982 mit geringem Bleigehalt, und der O-Ring aus EPDM erfüllt EN 681-1. Zusätzlich sind die Fittings nach UNI 11065 gefertigt und DIN-DVGW-geprüft für Trinkwasserleitungen. Diese Kombination an Normen stellt sicher, dass Material, Dichtung und Fertigung den aktuellen technischen Anforderungen entsprechen.
Ist ein Prüfzertifikat für diese Verschraubung erhältlich?
Ja, zum Produkt steht ein DVGW-Prüfzertifikat als Download zur Verfügung. Dieses Zertifikat dokumentiert die erfolgreiche Prüfung nach den geltenden DVGW-Anforderungen und kann beispielsweise für die Dokumentation gegenüber Bauherren oder Behörden genutzt werden. Es empfiehlt sich, das Zertifikat für die eigenen Bauunterlagen aufzubewahren.
Wer darf die Montage dieser Verschraubung durchführen?
Montage, Erstinbetriebnahme, Inspektion und Wartung sollten gemäß den Herstellerangaben durchgeführt werden, um Gesundheitsschäden und Fehler an der Trinkwasser- oder Heizungsinstallation zu vermeiden. Bei Anlagen mit besonderen Anforderungen, etwa Trinkwasserinstallationen, ist die Ausführung durch entsprechend qualifiziertes Fachpersonal empfehlenswert. Alle Warnhinweise auf Produkt und Verpackung sind dabei zu beachten.
Was bedeuten die bakteriostatischen Eigenschaften des verwendeten Rotguss?
Kupfer und Kupferlegierungen wie Rotguss besitzen von Natur aus Eigenschaften, die das Wachstum von Bakterien auf der Werkstoffoberfläche hemmen. Dies wird als bakteriostatische Wirkung bezeichnet und gilt als einer der Vorteile von Kupferwerkstoffen in der Trinkwasserinstallation. Diese Eigenschaft ersetzt jedoch nicht die allgemeinen Hygienevorgaben für Trinkwasseranlagen, etwa regelmäßige Kontrollen und die Einhaltung der Trinkwasserverordnung.
Für welche Rohrgröße ist diese Übergangsverschraubung ausgelegt?
Die Verschraubung ist für Kupferrohre mit 28 mm Außendurchmesser auf der Pressseite und für einen 1 Zoll Außengewindeanschluss mit Überwurfmutter auf der Gegenseite ausgelegt. Vor dem Kauf sollte der tatsächliche Außendurchmesser des vorhandenen Kupferrohrs sowie das Gewindemaß des Anschlussstücks überprüft werden, damit beide Seiten passgenau zusammenpassen.
- 1x Kupfer Pressfitting Übergangsverschraubung aus Rotguss 28 mm - 1" AG (Überwurf) flachdichtend
