Lüftungsgerät EuroAir 400 BYL mit internem Bypass - Ausführung links - Anschluss DN 180

Name: Lüftungsgerät EuroAir 400 BYL mit internem Bypass - Ausführung links - Anschluss DN 180
Brand: Swentibold
SKU: 7506
Price: 2095.0 EUR
Availability: InStock

Lüftungsgerät EuroAir 400 BYL (Ausführung links) mit internem Bypass und kompakter Bauweise mit geringen Einbaumaßen.

Spektrum A+ bis G

Produktdatenblatt

-0% 2.099,00 €

(auf UVP des Herstellers)

2.095,00 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Spedition
Artikelnummer: 7506
WEEE-NR: 966
Lieferzeit: 3 - 5 Werktage

Zentrales Lüftungsgerät EuroAir 400 BYL mit internem Bypass & integriertem Feuchtefühler - Ausführung links - Anschluss DN 180

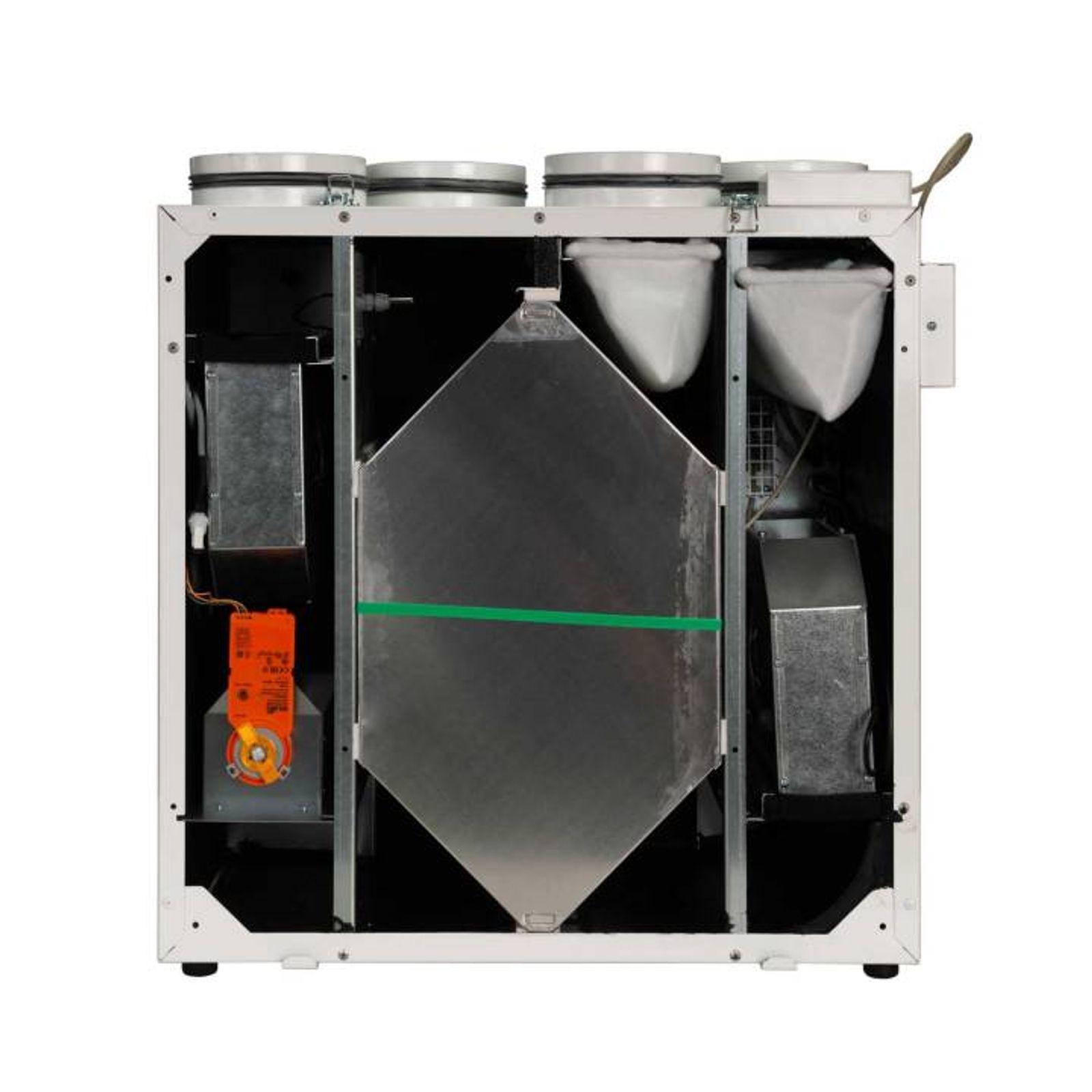

Das EuroAir 400 BYL (Ausführung links) ist eine balancierte Lüftungsanlage mit einem hochwertigen Luft-Luft-Wärmetauscher. Das Gerät ist ausgestattet mit einem eigens hierfür entwickelten Aluminium-Kreuz-Gegenstrom-Wärmetauscher, welcher besonders geeignet ist für extreme Witterungsverhältnisse. Die Bauweise des Aluminium-Wärmetauschers ist für den Heizbetrieb wie auch Kühlbetrieb geeignet. Somit können Aussentemperaturen von -20 °C wie auch +45 °C mit einen Wirkungsgrad von bis zu 95% an die abgesaugte Raumluft angeglichen werden.

Die EuroAir-Geräteserie ist standardmäßig mit einer eigens dafür entwickelten Swentibold-Gerätesteuerung ausgestattet. Die kompakte Bauweise ermöglicht viel Technik auf kleinstem Raum, sodass die Einbaumaße sehr gering sind.

Die Ausführung rechts finden Sie hier.

Produktvorteile:

hochwertiger Aluminium-Kreuz-Gegenstrom-Wärmetauscher mit einem therm. Wirkungsgrad von > 95%
elektronisch gesteuerter Vereisungsschutz des Wärmetauschers für besonders niedrige Aussentemperaturen
geräuscharme, wartungsfreie und energiesparende DC Gleichstrom-Ventilatoren

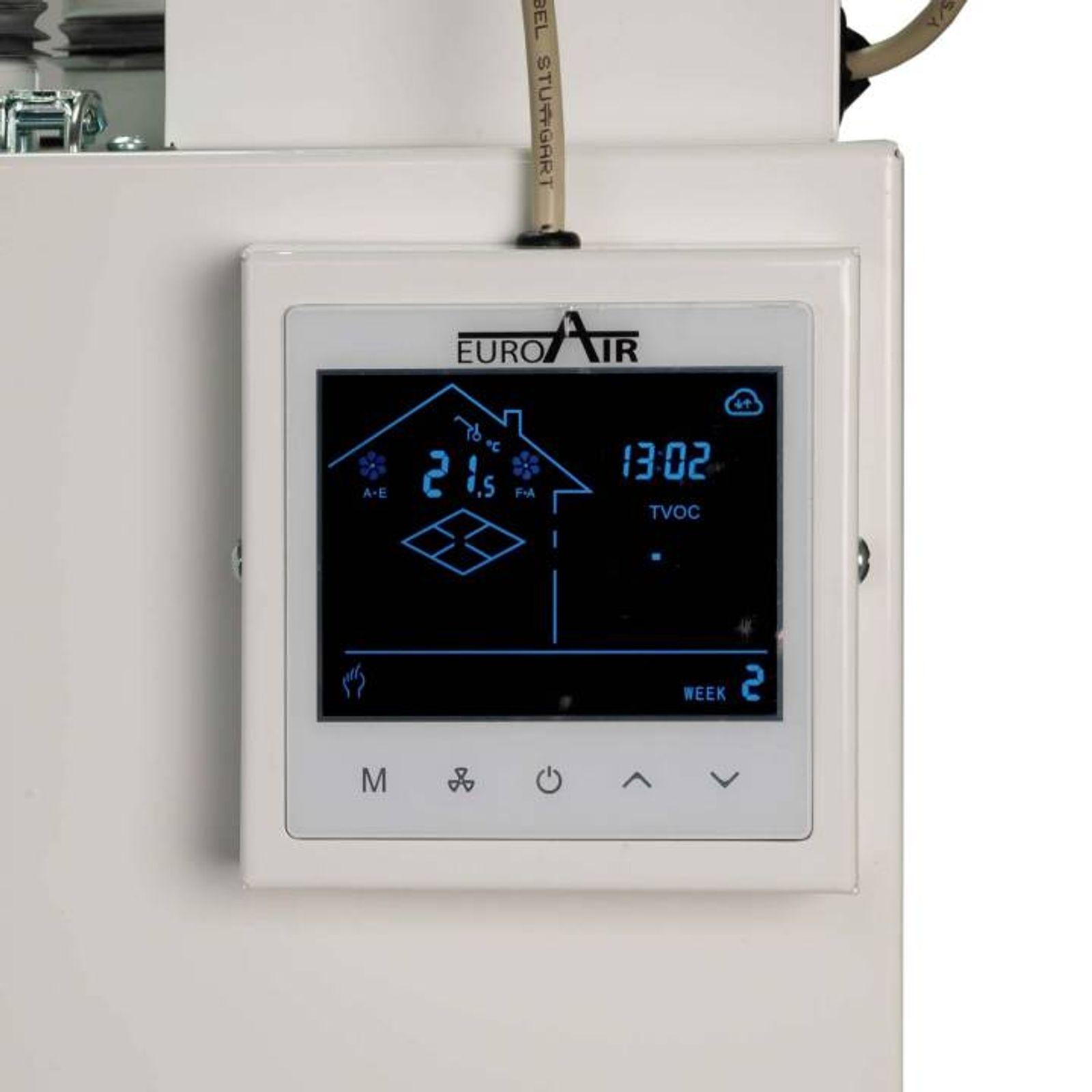

spezielle freiprogrammierbare digitale Regeltechnik für einfache bis komplexe Systemsteuerung
integrierte 100%ige Bypassklappe für Nachtkühlung und Ansteuerung von Erdkühlung
digitale Abstandsbedienung für individuelle Ansteuerung oder Gebäudeleitsystem mittels MOD - BUS
luftquallitätsgesteuerte Ventilation durch Multiraumsensor mit VOC-, CO2- und Feuchte-Sensor
individuelle Volumenstromregelung von 0 - 100 % einstellbar
modularer Aufbau und Erweiterung für Aussenluft- und Rezirkulationsklappen
Möglichkeit der Lufterwärmung/-Kühlung mittels Warm-/Kaltwasser-Wärmetauscher mit Ansteuerung der Regelklappen
Sonderausstattung der Geräte mit höheren Filterklassen möglich
Gerätegehäuse wird aus verzinktem Stahlblech gefertigt welches standardmäßig in RAL9010 pulverbeschichtet ist

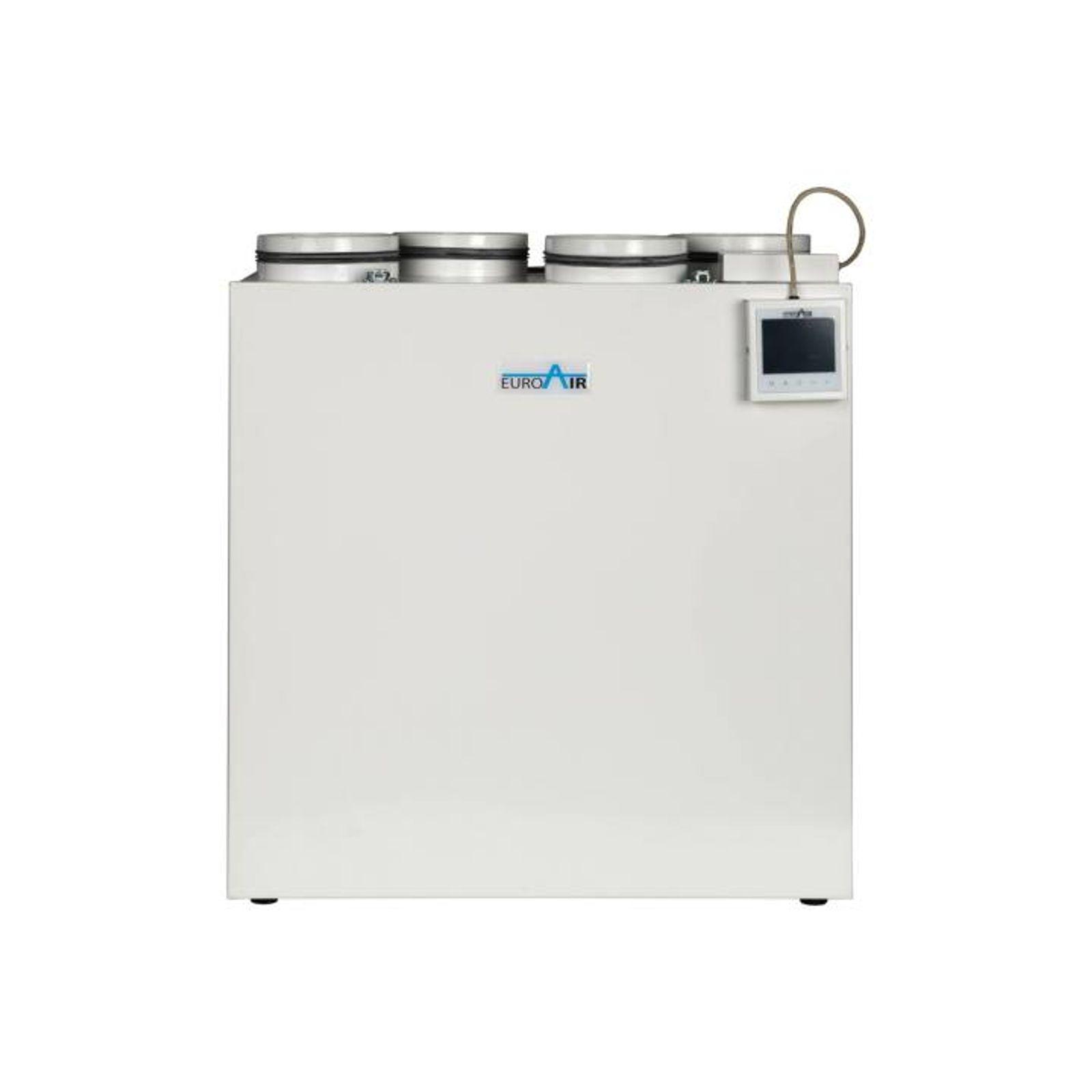

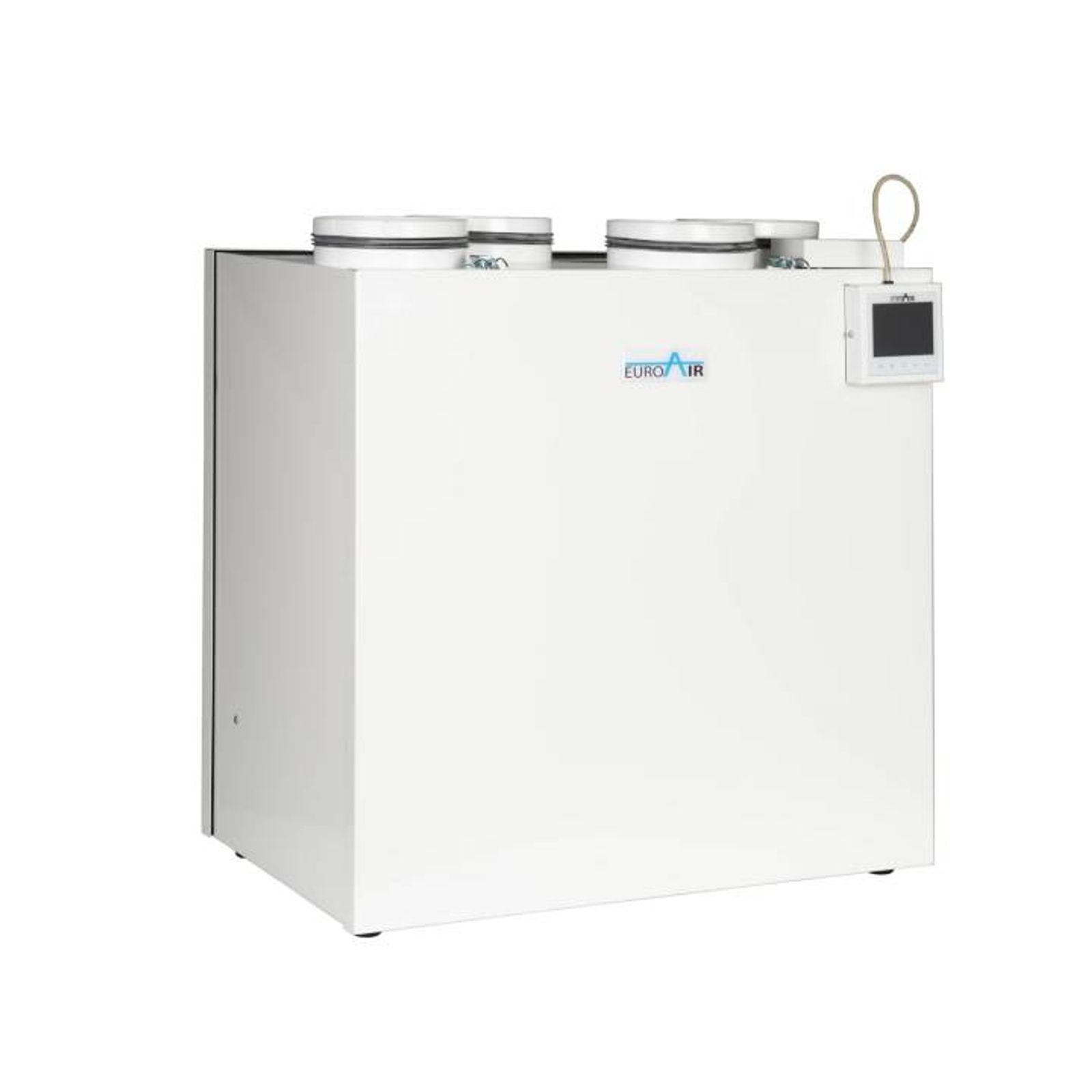

Bitte beachten Sie: Die Fotos zeigen das ähnliche Modell EuroAir 350 BYR (Art.-Nr.: 7503).

Typ: 400BYL
Ausführung: links

Luftdaten
Luftvolumenstrom: 40 - 530 m³/h (0-100 Pa)
Statischer Druck: einstellbar
Bedienung: 3-/4-Stufenschalter (15 V DC)
Ventilatoren-Steuerung: 1,2 - 10 V DC linear regelbare Netzspannung
Einregeln pro Ventilator: Pro Stufe individuell linear regelbar
(Stufe 1: 30%, Stufe 2: 50%, Stufe 3: 100%)
Luftfilterklasse: EU-3
Filteroberfläche Zuluft: 1768 cm²
Filteroberfläche Abluft: 1768 cm²

Thermischer Daten
Thermischer Wirkungsgrad: > 96,3%
Frostschutz aktiv: automatisch

Mechanische Daten
Abmessungen mit Bypass (HxBxT): 550 x 880 x 600 mm
Gewicht mit Bypass: 57 kg
Anschlüsse Gerät Material: Ø 180 mm Stutzen (oben)
Wärmetauscher: Aluminium
Geräuschpegel (1 m): 47 dB (A)

Elektrische Daten
Elektrische Spannung: 230 V AC +/- 10%; 50 Hz
Elektrische Leistungsaufnahme: 36 - 257 W
Sicherung: 2 A träge
Schutzklasse: IP40
Ventilatoren: Ø 190 mm 230 V DC

Berechnung laut EnEV
Energieeffizienzklasse: A (Spektrum A+ - G)
Wirkungsgrad: 95%
Stromaufnahme (150 m³): 0,18 A
Spannung: 230 V
Gleichstromventilatoren: 2
Elektrische Leistungsaufnahme: 36 - 257 W
Cos phi: 0,79

Wofür wird das Lüftungsgerät EuroAir 400 BYL eingesetzt?

Das EuroAir 400 BYL ist eine balancierte zentrale Lüftungsanlage mit Wärmerückgewinnung für die kontrollierte Be- und Entlüftung von Wohnräumen. Es führt kontinuierlich frische, gefilterte Außenluft zu und die verbrauchte Raumluft nach draußen.

Was bedeutet die Bezeichnung "links" bei diesem Lüftungsgerät?

"Links" bezieht sich auf die Ausführung beziehungsweise Anschlussseite des Geräts. Achte bei der Bestellung darauf, ob deine Installation eine linke oder rechte Ausführung benötigt, da beide Varianten erhältlich sind.

Wie funktioniert der Aluminium-Kreuz-Gegenstrom-Wärmetauscher?

Der Aluminium-Kreuz-Gegenstrom-Wärmetauscher überträgt die Wärme der Abluft auf die einströmende Außenluft, ohne dass sich beide Luftströme vermischen. Im Sommer funktioniert der Wärmeaustausch in die entgegengesetzte Richtung, sodass kühlere Abluft die warme Außenluft temperiert.

Bei welchen Außentemperaturen kann das Gerät zuverlässig arbeiten?

Laut Hersteller gleicht der Wärmetauscher Außentemperaturen zwischen -20 °C und +45 °C mit einem Wirkungsgrad von bis zu 95 Prozent an die Raumluft an. Damit ist das Gerät sowohl für kalte Winter als auch heiße Sommer ausgelegt.

Wofür wird die integrierte Bypassklappe verwendet?

Die integrierte, zu 100 Prozent öffnende Bypassklappe leitet die Außenluft am Wärmetauscher vorbei, etwa für die Nachtkühlung im Sommer oder zur Ansteuerung einer Erdkühlung. So kann kühle Nachtluft direkt ins Haus gelangen, ohne vorher erwärmt zu werden.

Was bedeutet "integrierter Feuchtefühler"?

Der integrierte Feuchtefühler erfasst die Luftfeuchtigkeit und kann so in Verbindung mit der digitalen Regeltechnik eine bedarfsgerechte, feuchtegesteuerte Lüftung ermöglichen. Das trägt zu einem ausgeglicheneren Raumklima bei.

Welchen Luftvolumenstrom kann das Gerät bewältigen?

Der Luftvolumenstrom dieses Geräts liegt laut Datenblatt zwischen 40 und 530 m³/h bei einer externen Pressung von 0 bis 100 Pa. Damit deckt es den Lüftungsbedarf mittlerer bis größerer Wohneinheiten ab.

Welche Filterklasse hat das Gerät serienmäßig?

Serienmäßig ist das Gerät mit Filtern der Klasse EU-3 ausgestattet, mit einer Filterfläche von jeweils 1768 cm² für Zu- und Abluft. Höhere Filterklassen sind laut Hersteller als Sonderausstattung erhältlich.

Ist ein Bediengerät oder Stufenschalter im Lieferumfang enthalten?

Nein, ein Raumbediengerät beziehungsweise Stufenschalter ist bei vergleichbaren EuroAir-Geräten laut Hersteller nicht im Lieferumfang enthalten und muss separat bestellt werden. Plane dieses Zubehör bei der Anschaffung mit ein.

Wie wird die Drehzahl der Ventilatoren geregelt?

Die Ventilatoren werden über eine 1,2 bis 10 V DC lineare Steuerung geregelt und lassen sich für jede Betriebsstufe individuell einstellen, beispielsweise Stufe 1 auf 30 Prozent, Stufe 2 auf 50 Prozent und Stufe 3 auf 100 Prozent. So kannst du die Lüftungsleistung genau an deinen Bedarf anpassen.

Welche Abmessungen und welches Gewicht hat das Gerät?

Das Gerät mit Bypass hat Abmessungen von 550 x 880 x 600 mm (H x B x T) und wiegt rund 57 kg. Die kompakte Bauweise ermöglicht dabei viel Technik auf kleinem Raum.

Wie laut ist das Lüftungsgerät im Betrieb?

Der Geräuschpegel wird vom Hersteller mit 47 dB(A) in einem Meter Abstand angegeben. Wie laut das Gerät tatsächlich wahrgenommen wird, hängt zusätzlich vom Aufstellort und der gewählten Lüftungsstufe ab.

Welchen Anschlussdurchmesser hat das Gerät?

Das Gerät verfügt über Anschlussstutzen mit einem Durchmesser von 180 mm, die sich oben am Gehäuse befinden. Achte darauf, dass dein Luftverteilsystem zu dieser Anschlussgröße passt.

Wie ist der Vereisungsschutz des Wärmetauschers realisiert?

Der Wärmetauscher verfügt über einen elektronisch gesteuerten Vereisungsschutz, der speziell für besonders niedrige Außentemperaturen ausgelegt ist. Dieser Frostschutz arbeitet laut Hersteller automatisch.

Kann das Gerät auch mit einem Warm- oder Kaltwasser-Wärmetauscher erweitert werden?

Ja, laut Hersteller besteht die Möglichkeit, das Gerät um einen Warm- oder Kaltwasser-Wärmetauscher zur zusätzlichen Lufterwärmung oder -kühlung zu erweitern, inklusive Ansteuerung der zugehörigen Regelklappen. Das macht das System modular erweiterbar.

Welche Energieeffizienzklasse hat das Gerät?

Das Gerät erreicht laut EnEV-Berechnung die Energieeffizienzklasse A innerhalb des Spektrums von A+ bis G. Der thermische Wirkungsgrad des Wärmetauschers liegt dabei bei über 96 Prozent.

Welche Schutzklasse und elektrische Absicherung hat das Gerät?

Das Gerät ist mit der Schutzklasse IP40 ausgeführt und intern mit einer 2 A trägen Sicherung abgesichert. Die elektrische Versorgung erfolgt über 230 V Wechselspannung bei 50 Hz.

Muss die Installation von einer Fachkraft durchgeführt werden?

Ja, laut Hersteller sollten Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur von autorisiertem Fachpersonal durchgeführt werden. Das gilt insbesondere für den elektrischen Anschluss und die Einbindung in das Luftverteilsystem.

1x Lüftungsgerät EuroAir 400 BYL mit internem Bypass
