Viessmann 2x Solar-Panel Vitosol 200-FM SV2F 4,6m² mit Solar-Speicher Vitocell 100-W CVUD-A 300l
5.496,11 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Paket
- Versandart
- Spedition
- Artikelnummer
- SK05742
- WEEE-NR
- DE58723830
- Lieferzeit
- 3 - 5 Werktage
Viessmann Solar-Paket Vitosol 200-FM 2x SV2F 4,6 m² HU mit Speicher-Wassererwärmer Vitocell 100-W, Typ CVUD-A 300 l
Viessmann Vitosol 200-FM Flachkollektor (senkrecht) mit automatischer Temperaturabschaltung ThermProtect. Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für die Schrägdachmontage und zur freistehenden Montage. Hochleistungskollektor mit senkrechter Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufend gebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Die Abdeckung besteht aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Mit integrierter Verrohrung für den modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.
Das Paket besteht aus:
- 2x ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach)
- 1x 7248239 Verbindungsrohre (2 Stück)
- 1x 7248240 Anschluss-Set einseitig
- 1x 7174993 Tauchhülsen-Set
- 1x Z021919 Vitocell 100-W, Typ CVUD-A 300 l
- 1x 7248242 Membran-Ausdehnungsgefäß 25 l, 10 bar
- 1x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
- Anschluss- und Montagezubehör
Der Vitocell 100-W ist ein senkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen. Die untere Heizwendel und das Solar-Set (Solar-Divicon und Solarregelung) zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels. Nach EN 12897 und DIN 4753 gebaut. Er erfüllt die Anforderung des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung:
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Stellfüße
- Speicherzelle und Heizwendel aus Stahl
- zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Klemmsystem für Tauchtemperatursensoren / Temperaturregler / Thermometer
Vormontieres Solar-Set mit Regelung und Solar-Divicon aus folgenden Bestandteilen:
- Drehzahlgeregelte Hocheffizienz-Solarkreispumpe (Drehzahlregelung über PWM-Signal)
- 2 Thermometer
- 2 Kugelhähne mit Rückschlagklappe
- Durchflussmesser
- Manometer
- Sicherheitsventil, 6 bar
- Befüllarmatur
- Luftabscheider
- Solarregelung Vitosolic 100, Typ SD1
- Speichertemperatursensor
- Kollektortemperatursensor
Viessmann Vitosol 200-FM
Typ: SV2F
Kollektor-Bruttofläche: 2,51 m²
Absorberfläche: 2,31 m²
Aperturfläche: 2,33 m²
Bauart Kollektor: Flach-Kollektor
Bauform Kollektor: vertikal
Montageart Kollektor: Aufdach
Energieträger: Solar
Energieeffizienzklasse Warmwasserspeicher: A
Spektrum (A+-F)
Breite: 1056 mm
Höhe: 2380 mm
Tiefe: 90 mm
Gewicht: 39 kg
Inhalt Flüssigkeit: 1,83 l
Leistungswerte Arbeitsbereich des Kollektors
Optischer Wirkungsgrad (Absorberfläche): 82,3 %
Wärmeverlust bei Wert k1 (Absorberfläche): 4,421 W/m²K
Wärmeverlust bei Wert k2 (Absorberfläche): 0,022 W/m²K²
Optischer Wirkungsgrad (Bruttofläche): 75,7 %
Wärmeverlust bei Wert k1 (Bruttofläche): 4,069 W/m²K
Wärmeverlust bei Wert k2 (Bruttofläche): 0,020 W/m²K²
Theoretische Leistungswerte über den gesamten Temperaturbereich
Optischer Wirkungsgrad (Absorberfläche): 82,7 %
Wärmeverlust bei Wert k1 (Absorberfläche): 4,791 W/m²K
Wärmeverlust bei Wert k2 (Absorberfläche): 0,025 W/m²K²
Optischer Wirkungsgrad (Bruttofläche): 76,1 %
Wärmeverlust bei Wert k1 (Bruttofläche): 4,410 W/m²K
Wärmeverlust bei Wert k2 (Bruttofläche): 0,023 W/m²K²
Zulässiger Betriebsdruck im Kollektor: 6 bar
Maximale Stillstandstemperatur: 145 °C
Technische Daten zur Bestimmung der Energieeffizienklasse (ErP-Label)
Sonnenkollektor
Aperaturfläche: 2,33 m²
Kollektorwirkungsgrad: 59 %
Kollektorwirkungsgrad (optisch): 82 %
Linearer Wärmedurchgangskoeffizient: 4,75 W/(m²K)
Quadratischer Wärmedurchgangskoeffizient: 0,024 W/(m²K)
Winkelkorrekturfaktor: 0,89
Viessmann Vitocell 100-W
Typ: CVUD-A
Farbe: vitopearlwhite
Wärmedämmung: Hocheffizient
Speicherinhalt: 300 l
Zulässige Temperaturen
Heizwasservorlauf: 160 °C
Solarvorlauf: 110 °C
Trinkwasser: 95 °C
Zulässiger Betriebsdruck
Heizwasserseitig: 10 bar
Solarseitig: 10 bar
Trinkwasserseitig: 10 bar
Abmessung mit Wärmedämmung
Maße (LxBxH): 668 x 840 x 1711 mm
Gewicht: 160 kg
Kippmaß: 1812 mm

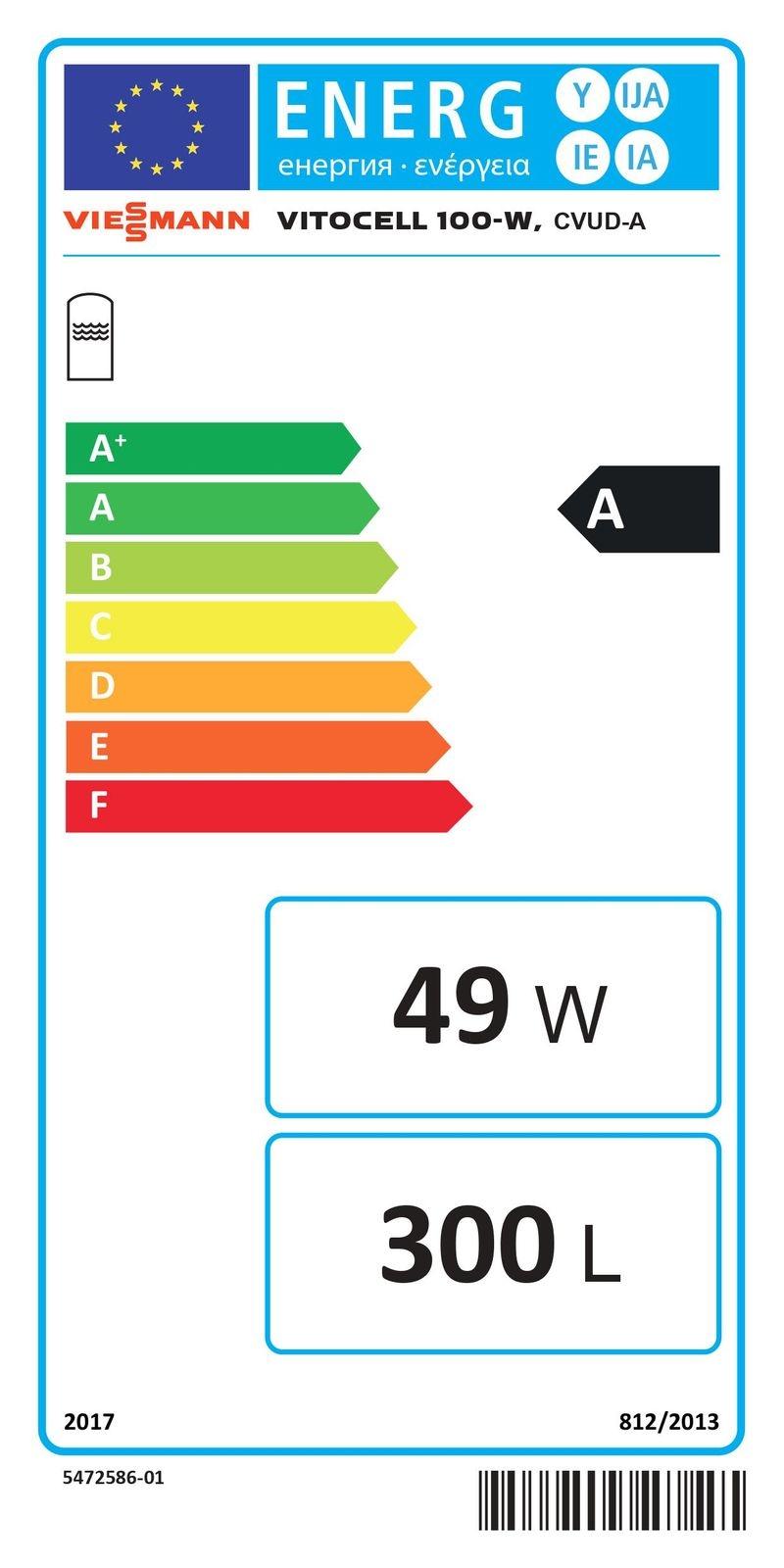

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
Speicher-Wassererwärmer
Spektrum (A+-F)
Energieeffizienzklasse: A
Warmhalteverluste: 49,2 W
Inhalt: 300 l
Nicht solarer Inhalt: 127 l
Woraus besteht das Viessmann Solar-Paket Vitosol 200-FM SV2F 4,6 m²?
Wie groß ist die Kollektorfläche des Pakets?
Sind die Kollektoren waagerecht oder senkrecht montiert?
Wie viele Heizwendeln besitzt der Speicher Vitocell 100-W CVUD-A?
Ist eine Solarpumpengruppe im Speicher integriert?
Welche Sicherheitsfunktion hat der Kollektor gegen Überhitzung?
Welchen maximalen Betriebsdruck verträgt der Kollektor?
Welche maximale Stillstandstemperatur kann der Kollektor erreichen?
Bis zu wie vielen Kollektoren lässt sich das Kollektorfeld modular erweitern?
Sollte die Installation durch einen Fachbetrieb erfolgen?
- 2x Vitosol 200-FM SV2F
- 1x Verbindungsrohre (2 Stück)
- 1x Anschluss-Set einseitig
- 1x Tauchhülsen-Set
- 1x Speicherkörper Vitocell 100-W CVUD-A 300 l
- 1x Solar-Set 100-W CVUB / CVUB-A SM1A
- 1x TU-Set Vitocell 100-U/-W CVUD/CVUD-A
- 1x Membran-Ausdehnungsgefäß 25 l, 10 bar
- 1x Wärmeträgermedium Tyfocor-LS 25 Liter
