Viessmann Membran-Druckausdehnungsgefäß H 50 50 Liter 6,0 bar weiß

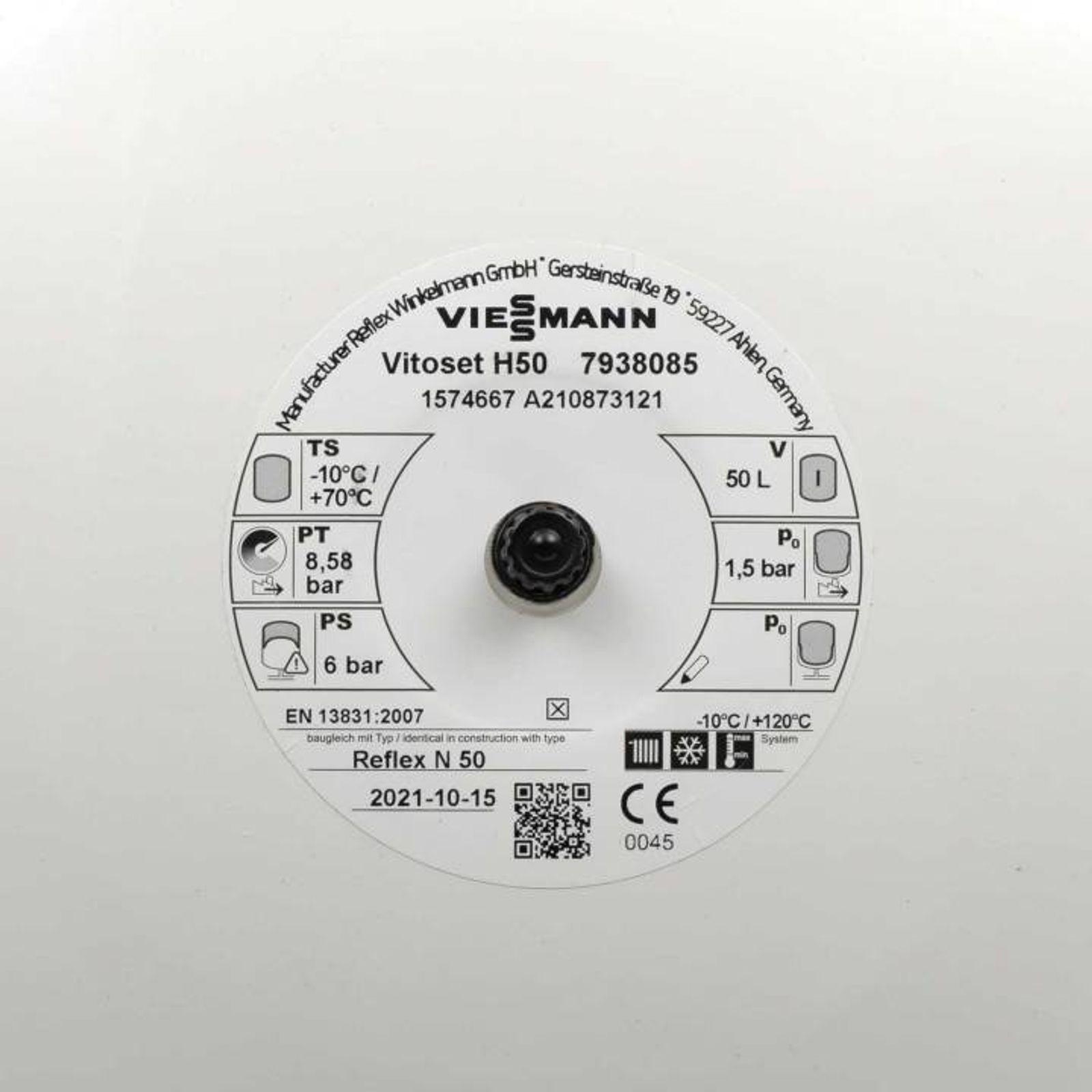

Viessmann Membran-Druckausdehnungsgefäß H 50 50 Liter 6,0 bar weiß – Bild 2 von 2

Viessmann Membran-Druckausdehnungsgefäß H 50 50 Liter 6,0 bar weiß

Name: Viessmann Membran-Druckausdehnungsgefäß H 50 50 Liter 6,0 bar weiß
Brand: Viessmann
SKU: 7938085
Price: 85.68 EUR
Availability: LimitedAvailability

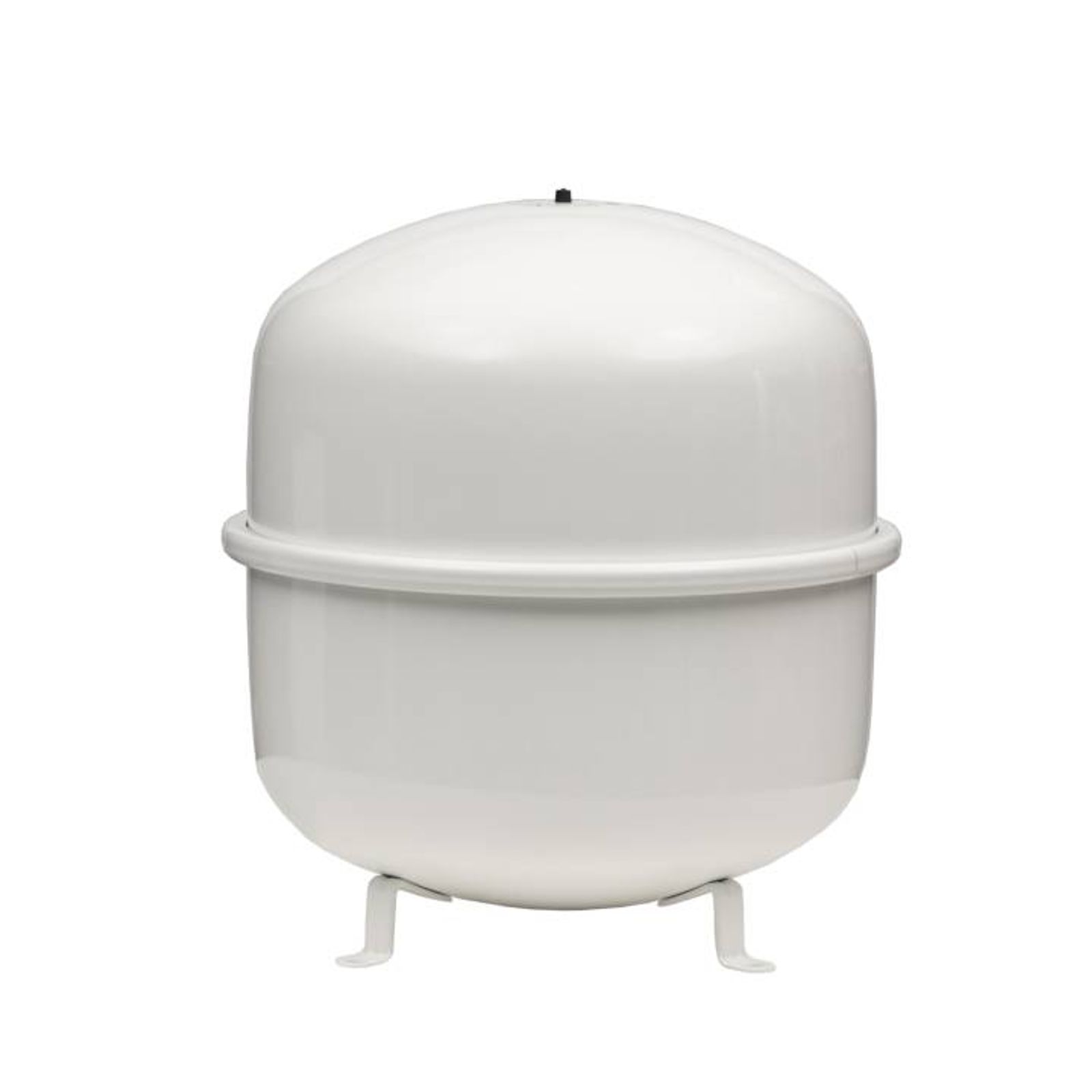

Das Viessmann Membran-Druckausdehnungsgefäß H 50, 50 Liter, 6,0 bar, weiß eignet sich für geschlossene Heizungsanlagen, ist pulverbeschichtet und mit Stellfüßen ausgestattet.

-45% 155,89 €

(auf UVP des Herstellers)

85,68 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 7938085
Lieferzeit: 14 - 21 Werktage

Viessmann Membran-Druckausdehnungsgefäß H 50, 50 Liter, 6,0 bar, weiß - für den Einsatz in Ihrer Heizungsanlage

Das Membran-Ausdehnungsgefäß H 50 von Viessmann hat ein Fassungsvermögen von 50 l und eignet sich für den Einsatz in Ihrer Heizungsanlage. Mit Hilfe eines Ausdehnungsgefäßes geht kein Wasser in Ihrer Heizungsanlage verloren und bei der Abkühlung der Anlage wird keine Luft eingesaugt. Deshalb gehören Membran-Druckausdehnungsgefäße zu den wichtigsten hydraulischen Komponenten in fast jeder Hausinstallation.

Typ: H50
Inhalt: 50 l
Farbe: weiß
max. Betriebsdruck: 6/0,6 bar/MPA
Anschluss: R 3/4
Durchmesser: 441 mm
Höhe: 487 mm
Gewicht: 9,6 kg

Wofür wird ein Membran-Druckausdehnungsgefäß in einer Heizungsanlage benötigt?

Ein Membran-Druckausdehnungsgefäß nimmt das temperaturbedingt wachsende Wasservolumen einer Heizungsanlage auf. Ohne ein solches Gefäß würde bei der Erwärmung Wasser über das Sicherheitsventil austreten und beim Abkühlen Luft in die Anlage eingesaugt werden, was Korrosion begünstigt.

Wie funktioniert das Viessmann H 50 Ausdehnungsgefäß technisch?

Im Inneren des Gefäßes trennt eine flexible Membran eine Gaskammer von der Wasserseite. Steigt der Druck durch Erwärmung des Heizungswassers, drückt das Wasser gegen die Membran und komprimiert das dahinterliegende Gaspolster. Kühlt das Wasser ab, gibt das Gaspolster Wasser zurück in die Anlage.

Welches maximale Fassungsvermögen und welchen Betriebsdruck hat das H 50?

Das Gefäß hat ein Fassungsvermögen von 50 Litern und ist für einen maximalen Betriebsdruck von 6 bar (0,6 MPa) ausgelegt.

Welche Anschlussgröße hat das Gefäß?

Das Ausdehnungsgefäß verfügt über einen Anschluss der Größe R 3/4.

Welche Abmessungen und welches Gewicht hat das H 50?

Das Gefäß hat einen Durchmesser von 441 Millimetern, eine Höhe von 487 Millimetern und wiegt 9,6 Kilogramm.

Ist das komplette Nennvolumen von 50 Litern als Wasseraufnahme nutzbar?

Nein, das tatsächlich aufnehmbare Wasservolumen liegt deutlich unter dem angegebenen Nennvolumen, da sich das Gaspolster hinter der Membran beim Befüllen zusammendrückt und weiterhin Platz im Gefäß einnimmt. In der Praxis liegt die nutzbare Wassermenge oft bei etwa 50 bis 60 Prozent des Nennvolumens.

Wie wird die passende Größe eines Ausdehnungsgefäßes bestimmt?

Die Größe richtet sich unter anderem nach dem Wasserinhalt der Anlage, der maximalen Vorlauftemperatur, der statischen Höhe sowie dem Ansprechdruck des Sicherheitsventils. Als grobe Faustformel gilt etwa 1 Liter Ausdehnungsvolumen pro Kilowatt Anlagenleistung, wobei im Zweifel eher die nächstgrößere verfügbare Gefäßgröße gewählt werden sollte.

Muss ich das Gefäß zusätzlich mit einem Sicherheitsventil kombinieren?

Ja, jeder hydraulische Kreislauf mit einem Ausdehnungsgefäß muss zusätzlich mit einem Sicherheitsventil ausgestattet sein, das im Falle eines defekten Ausdehnungsgefäßes überschüssigen Druck ablässt.

Wie wird der Vordruck des Ausdehnungsgefäßes eingestellt?

Der Vordruck wird über ein Ventil an der Gasseite des Gefäßes eingestellt und richtet sich vor allem nach der statischen Höhe der Anlage: Die Höhe in Metern geteilt durch zehn ergibt den ungefähren erforderlichen Vordruck in bar, zuzüglich eines Sicherheitszuschlags.

Wann sollte der Vordruck kontrolliert oder eingestellt werden – im warmen oder kalten Zustand?

Der Vordruck muss zwingend im kalten und wasserseitig drucklosen Zustand der Anlage gemessen und eingestellt werden, da eine warme Anlage falsche Werte liefert.

Können mehrere Ausdehnungsgefäße in einer Anlage kombiniert werden?

Ja, das ist möglich, allerdings müssen dann alle Gefäße denselben Vordruck aufweisen und auf derselben Höhe montiert werden, da sonst zunächst nur das Gefäß mit dem niedrigsten Vordruck wirkt.

Woran erkennt man ein defektes Membran-Ausdehnungsgefäß?

Typische Anzeichen sind ein stark schwankender Anlagendruck, häufiges Nachfüllen von Heizungswasser, ein tropfendes Sicherheitsventil sowie ein dumpfer statt hohler Klang bei einem Klopftest am Gefäß.

Wie oft sollte das Ausdehnungsgefäß gewartet werden?

Membran-Druckausdehnungsgefäße sollten mindestens einmal jährlich im Rahmen der regulären Heizungswartung überprüft werden.

Wie lange hält ein Membran-Ausdehnungsgefäß in der Regel?

Die durchschnittliche Lebensdauer liegt bei etwa 10 bis 15 Jahren, wobei eine gute Wartung die Lebensdauer positiv beeinflussen kann.

Warum sollte das Ausdehnungsgefäß möglichst an einer kühleren Stelle der Anlage montiert werden?

Hohe Temperaturen belasten die Membran im Gefäß unnötig stark, weshalb eine Montage an der kältesten verfügbaren Leitung des Systems die Lebensdauer der Membran schont.

Wer sollte Montage und Wartung des Ausdehnungsgefäßes durchführen?

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung sollten grundsätzlich nach den Anweisungen des Herstellers erfolgen. Sofern dies ausdrücklich vorgeschrieben ist, dürfen bestimmte Arbeiten nur von autorisiertem Fachpersonal durchgeführt werden, um Gesundheitsschäden zu vermeiden.

1x Viessmann Membran-Druckausdehnungsgefäß H 50, 50 Liter, 6,0 bar, weiß
