Viessmann Paket Abgassystem D60 Schacht rla

Name: Viessmann Paket Abgassystem D60 Schacht rla
Brand: Viessmann
SKU: ZK00337
Price: 503.65 EUR
Availability: LimitedAvailability

Viessmann Paket Abgassystem D60 Schacht rla - Original Zubehör

-26% 678,30 €

(auf UVP des Herstellers)

503,65 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Paket
Versandart: Paket
Artikelnummer: ZK00337
Lieferzeit: 3 - 5 Werktage

Viessmann Paket Abgassystem D60 Schacht rla - Original Zubehör

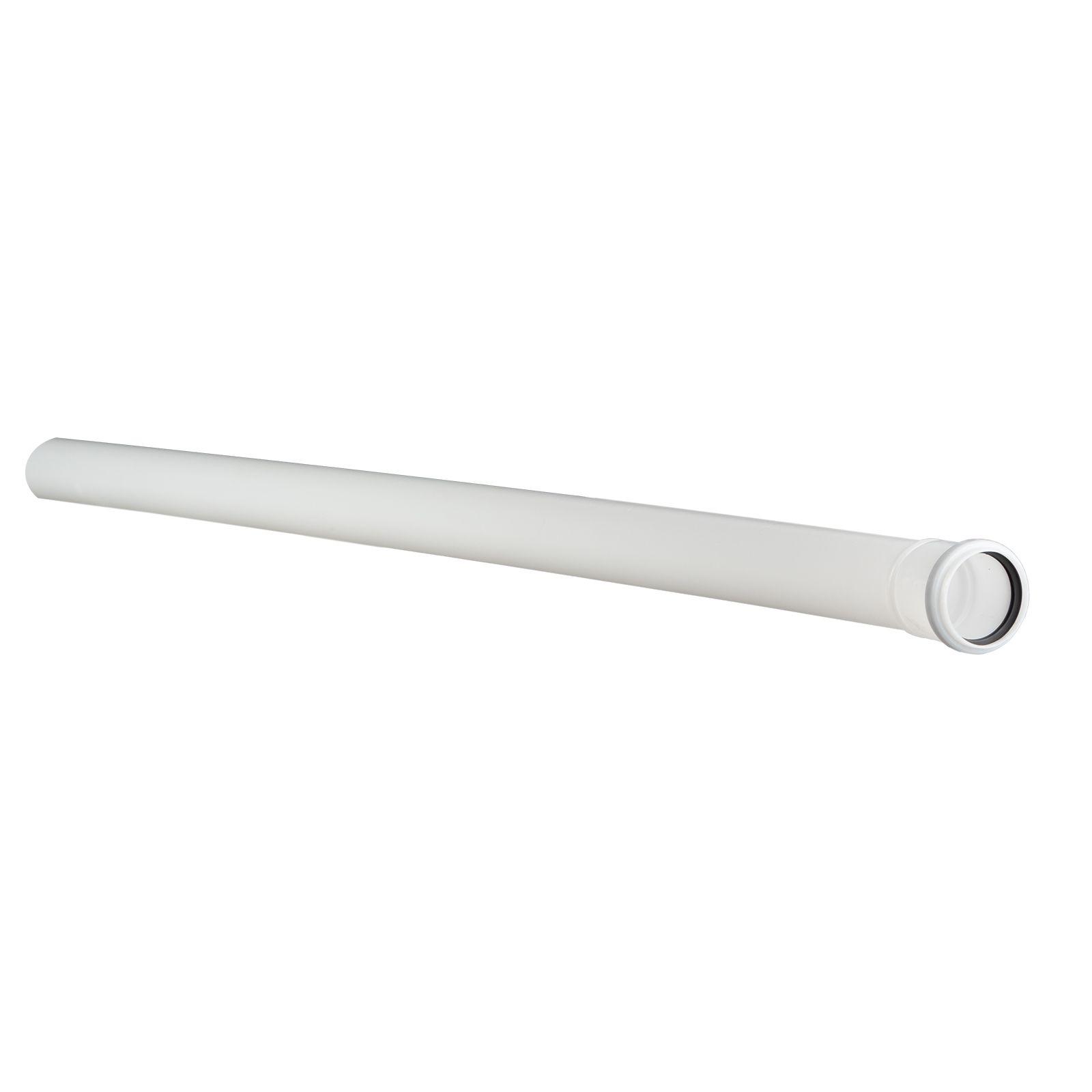

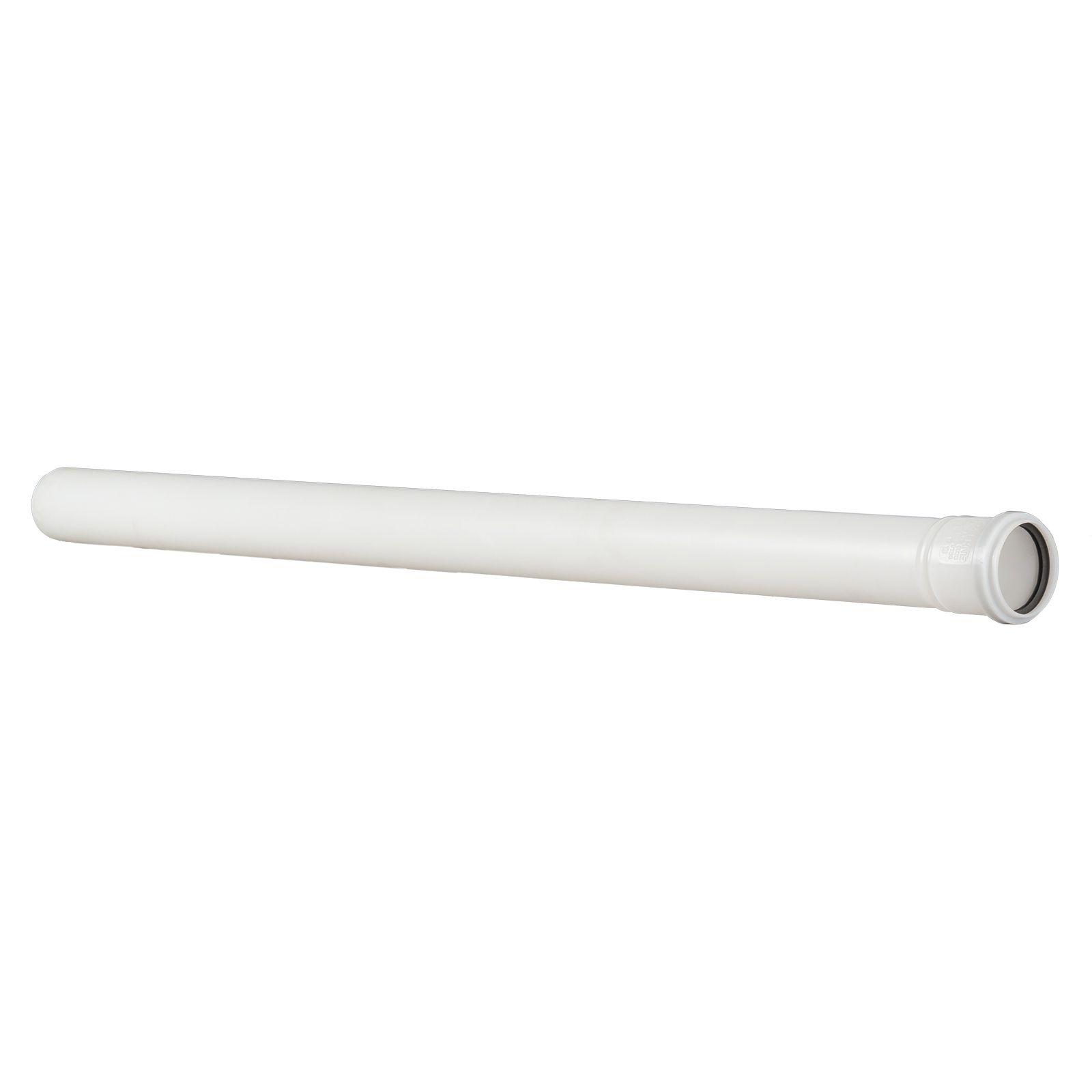

Paket Abgassystem D60 Schacht, rla bestehend aus: - 1 x 7502679 Basispaket Schacht starr D60 Metall/PPs - 1 x 7373213 Abgasrohr 2x1,95m D=60 - 1 x 7373212 Abgasrohr 1,95m D=60 - 1 x 7373214 Abgasrohr 1m D=60 - 1 x 7373215 Abgasrohr 0,5m D=60 - 1 x 7373216 Revisionsstück gerade D=60 - 1 x 7373218 Abgasbogen 87 Grad D=60 - 1 x 7176728 Belüftungsblende aus PPs - Abgassystem aus Kunststoff (PPs, Typ B) Zugelassen bis 120 Grad C für Brennwertgeräte. Basispaket Schacht, Ø 60 mm Bestehend aus: Stützbogen, Auflageschiene, Schachtabdeckung (Metall), Endrohr (Edelstahl), Abstandhaltern (5 Stück). - Abgasrohr 1,95 m lang (2 Stück a 1,95 m = 3,9 m), ablängbar Durchmesser 60 mm Werkstoff Kunststoff (PPs). - Abgasrohr 1,95 m lang, ablängbar Durchmesser 60 mm Werkstoff Kunststoff (PPs). - Abgasrohr 1 m lang ablängbar Durchmesser 60 mm Werkstoff Kunststoff (PPs). - Abgasrohr 0,5 m lang ablängbar Durchmesser 60 mm Werkstoff Kunststoff (PPs). - Revisionsstück Gerade Durchmesser 60 mm Werkstoff Kunststoff (PPs). - Abgasbogen 87 Grad (1 Stück) Durchmesser 60 mm Werkstoff Kunststoff (PPs). - Belüftungsblende mit Rohrdurchführung Durchmesser 60 mm Werkstoff Kunststoff (PPs), grau. -

Was ist im Viessmann Paket Abgassystem D60 Schacht rla enthalten?

Das Paket umfasst ein komplettes Abgassystem mit 60 mm Durchmesser für die Schachtmontage. Enthalten sind das Basispaket Schacht mit Stützbogen, Auflageschiene, Schachtabdeckung aus Metall, Endrohr aus Edelstahl und fünf Abstandhaltern, dazu mehrere ablängbare Abgasrohre in unterschiedlichen Längen, ein gerades Revisionsstück, ein 87-Grad-Abgasbogen sowie eine Belüftungsblende aus PPs. So lässt sich ein bestehender Schacht komplett mit Originalkomponenten ausstatten.

Was bedeutet die Abkürzung "rla" bei diesem Abgassystem?

rla steht für raumluftabhängig. Das bedeutet, dass die Verbrennungsluft für das Heizgerät aus dem Aufstellraum entnommen wird und nicht separat von außen zugeführt werden muss. Deshalb gehört zum Lieferumfang eine Belüftungsblende, über die dem Schacht ausreichend Raumluft zugeführt wird.

Worin unterscheidet sich raumluftabhängiger (rla) von raumluftunabhängigem (rlu) Betrieb?

Bei raumluftabhängigem Betrieb bezieht das Heizgerät die Verbrennungsluft aus dem Aufstellraum, der deshalb ausreichend belüftet sein muss. Bei raumluftunabhängigem Betrieb wird die Verbrennungsluft dagegen über ein zweites, konzentrisches Rohr direkt von außen angesaugt, sodass keine Raumluft für die Verbrennung benötigt wird. Welche Variante infrage kommt, hängt vom Aufstellraum und vom jeweiligen Heizgerät ab.

Welchen Durchmesser hat dieses Abgassystem?

Das System arbeitet mit einem Rohrdurchmesser von 60 mm (D60/DN60). Dieser Durchmesser ist auf kompakte Brennwertgeräte mit entsprechend zugelassener Abgasanlage abgestimmt.

Aus welchem Material bestehen die Abgasrohre?

Die Rohre und Formteile bestehen aus Kunststoff (PPs) und sind als Abgassystem Typ B bis 120 Grad Celsius zugelassen. Damit eignet sich das System speziell für die niedrigeren Abgastemperaturen moderner Brennwertgeräte.

Können die Abgasrohre gekürzt werden?

Ja, die Abgasrohre in den Längen 1,95 m, 1 m und 0,5 m sind ablängbar und lassen sich so exakt an die Höhe des vorhandenen Schachts anpassen. Das Ablängen sollte durch den ausführenden Fachbetrieb erfolgen, damit die Rohrenden sauber und dicht verbunden werden.

Wozu dient das Revisionsstück im Lieferumfang?

Das gerade Revisionsstück bietet eine Öffnung im Rohrsystem, über die die Abgasleitung im Rahmen der Wartung kontrolliert und bei Bedarf gereinigt werden kann. Es wird üblicherweise in einem gut zugänglichen Bereich des Schachts eingebaut.

Wofür wird die Belüftungsblende benötigt?

Die Belüftungsblende wird bei raumluftabhängigem Betrieb auf die Schachtöffnung aufgesetzt. Sie sorgt dafür, dass ausreichend Raumluft in den Schacht nachströmen kann, ohne dass Abgase in den Aufstellraum gelangen.

Für welche Heizgeräte ist dieses Abgassystem geeignet?

Das Paket ist für Viessmann Brennwertgeräte konzipiert, die für einen Anschluss mit raumluftabhängiger Schachtdurchführung im Durchmesser 60 mm zugelassen sind. Ob das jeweilige Heizgerät dazu passt, steht in dessen Installationsanleitung beziehungsweise Systemzulassung.

Kann das Abgassystem selbst eingebaut werden?

Nein, die Montage, Erstinbetriebnahme, Inspektion und Wartung dürfen ausschließlich durch einen zugelassenen Fachbetrieb der Heizungs- oder Sanitärbranche erfolgen. Nur so ist eine sichere und dichte Abgasführung gewährleistet.

Eignet sich das System auch für die Nachrüstung in bestehenden Schächten?

Ja, das Abgassystem lässt sich sowohl im Neubau als auch nachträglich in einem bereits vorhandenen Schacht montieren. Vor dem Einbau sollte der Fachbetrieb prüfen, ob Durchmesser, Höhe und Zustand des Schachts für die Nachrüstung geeignet sind.

Wie werden die einzelnen Rohrsegmente miteinander verbunden?

Die Rohre und Formstücke werden über Steckverbindungen mit integrierten Dichtungen zusammengefügt, sodass eine gasdichte Verbindung entsteht. Entscheidend ist, dass alle Segmente vollständig ineinandergesteckt und nicht beschädigt sind.

Wie oft muss das Abgassystem gewartet werden?

Eine Sichtprüfung des Abgassystems erfolgt in der Regel im Rahmen der jährlichen Heizungsinspektion durch den Fachbetrieb. Bei Bedarf wird die Leitung über das Revisionsstück gereinigt.

Welche Sicherheitsvorschriften sind bei der Installation zu beachten?

Bei der Montage sind die beiliegenden Installations- und Wartungsanleitungen sowie die geltenden Normen wie die TRGI und die jeweilige Systemzulassung des Heizgeräts einzuhalten. Eine unsachgemäße Installation kann zu gefährlichen Undichtigkeiten und im schlimmsten Fall zum Austritt von Kohlenmonoxid führen, weshalb die Arbeiten ausschließlich Fachpersonal vorbehalten sind.

Kann das Abgassystem später erweitert werden?

Ja, das System lässt sich mit passenden Original-Abgasrohren, Bögen und weiteren Formteilen von Viessmann verlängern oder anpassen. Wichtig ist, dass ausschließlich Komponenten mit demselben Durchmesser und derselben Systemzulassung verwendet werden.

Darf die Kunststoff-Abgasleitung neben einem für Rußbrand gefährdeten Schacht verlegt werden?

Ja, die Verlegung einer Kunststoff-Abgasleitung neben einem für Rußbrand gefährdeten Schacht, etwa einem zweizügigen Schornstein mit Kaminofen, ist grundsätzlich zulässig. Die Mündung des Abgas-Zuluft-Systems muss dabei so ausgeführt sein, dass keine Abgase in gefährdender Menge in den Luftschacht gelangen können.

1x Viessmann Paket Abgassystem D60 Schacht rla
