Viessmann Universal-Heizkörper Typ 22- H600 x B3000

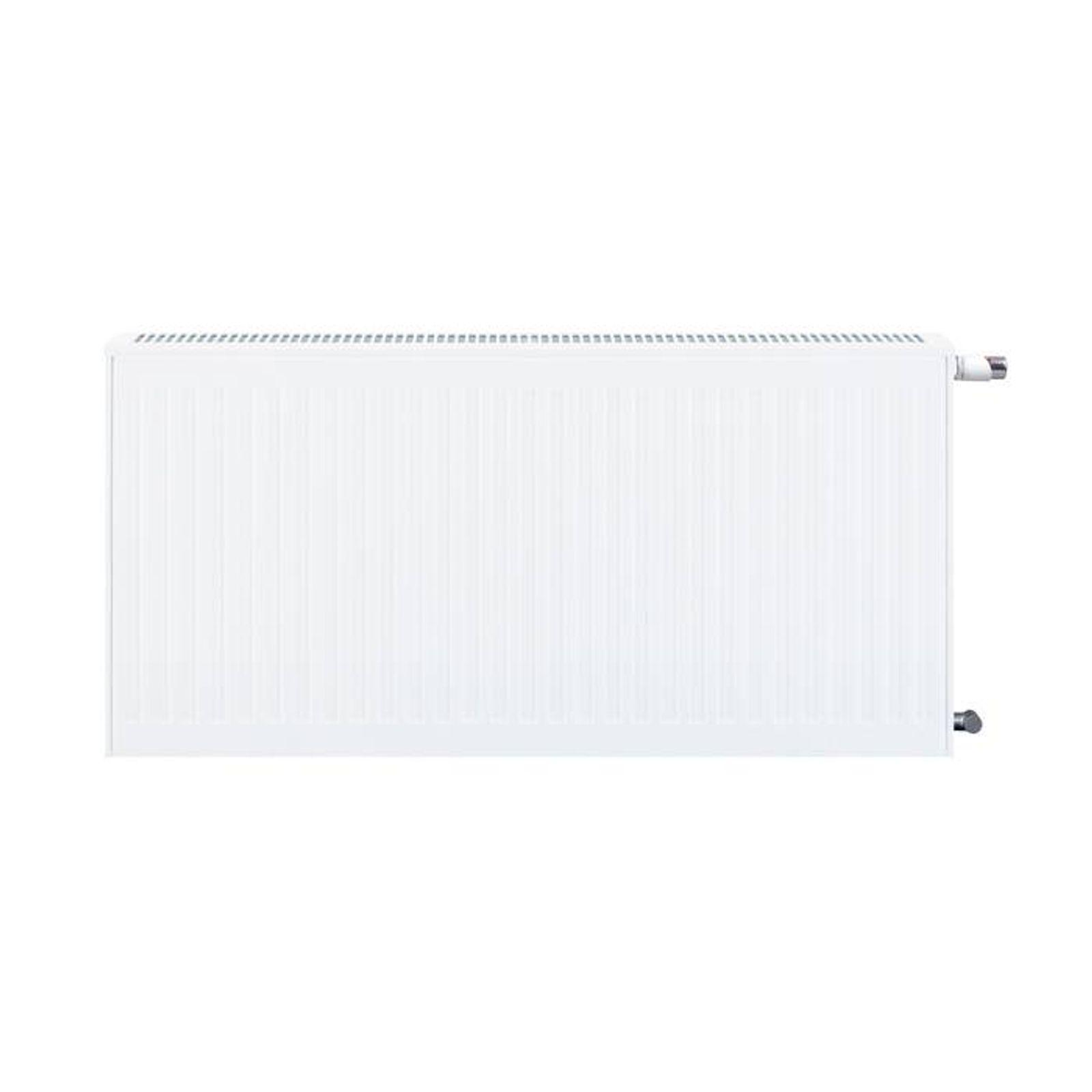

Viessmann Universal-Heizkörper Typ 22- H600 x B3000 – Bild 2 von 2

Viessmann Universal-Heizkörper Typ 22- H600 x B3000

Name: Viessmann Universal-Heizkörper Typ 22- H600 x B3000
Brand: Viessmann
SKU: 7572421
Price: 451.88 EUR
Availability: LimitedAvailability

Die Viessmann Universal-Heizkörper sind flexibel einsetzbar im Neubau oder in der Modernisierung.

-48% 874,65 €

(auf UVP des Herstellers)

451,88 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Sperrgut
Artikelnummer: 7572421
Lieferzeit: 3 - 5 Werktage

Universal-Heizkörper Typ 22 - Made by HM Heizkörper

Die Viessmann Universal-Heizkörper sind flexibel einsetzbar im Neubau oder in der Modernisierung. Ein besonderer Vorteil liegt in der einfachen, zeitsparenden Montage. Durch die integrierte Ventilgarnitur und den im Montageset Ventil beigepackten Ventileinsatz ist eine ideale Verwendung als Ventilheizkörper insbesondere im Neubau gegeben. Die drei seitlichen Muffen ermöglichen zudem den Einsatz als Kompaktheizkörper. Dadurch wird ein wechselseitiger sowie gleichseitiger Anschluss ermöglicht.

Universal-Heizkörper sind laschenlos und daher drehbar. Somit kann der Anschluss wahlweise seitlich links oder rechts bzw. unten links oder rechts vorgenommen werden.

Hochwertige Lackierung und zeitlose Optik

Viessmann Heizkörper zeichnen sich durch eine hohe Qualität aus. Dazu zählt nicht nur die hochwertige und langlebige Farbbeschichtung, sondern auch die Einbrenn-Pulverlackierung im RAL-Farbton 9016 (verkehrsweiß), der die Heizkörper in jeder Umgebung harmonisch aussehen lässt. Auf Wunsch können alle Bautypen auch in Sonderfarben geliefert werden.

Für Allergiker geeignet

Aufgrund eines abnehmbaren Design-Abdeckgitters ist jederzeit eine gründliche Reinigung möglich, womit sich die Heizkörper auch für Allergiker eignen.

Der abgebildete Thermostatkopf, Ventilgarnitur, Rücklaufverschraubung ist Zubehör und sind nicht im Lieferumfang enthalten.

Für die Befestigung der Heizkörper benötigen Sie, je nach gewünschter Anschlussvariante, folgende Montagesets:

Montage-Set Ventil
Montage-Set Kompakt

VIESSMANN Universalheizkörper Typ: 22 Bauhöhe/Baulänge: 600/3000 mm Anzahl wassergeführter Platten: 2 Anzahl Konvektionsbleche: 2 Heizkörper aus Qualitätsstahl nach DC 01: - Profilierter Heizkörper mit Sickenabstand 33 1/3 mm - Aufgestecktes, zur Innenreinigung leicht abnehmbares Design-Abdeckgitter - Seitenverkleidungen mit Heizkörper verschweißt - Wahlweise rechts- oder linksseitig anschließbar - Nabenabstand = Nennbauhöhe - 55 mm - ATL-Grundierung - Farbveredelt mit Epoxidharz-Pulverbeschichtung nach DIN 55900. Farbe weiß RAL 9016, weitere RAL Farben auf Anfrage. - Schutzverpackung aus Kartonage und Schrumpffolie - QM-System zertifiziert nach DIN EN ISO 9001:2008 - Einsetzbares Medium: Wasser Anschlüsse: 5 x G ½": - Mit den 2 Anschlüssen unten seitlich und Ventileinsatz (Zubehör) als Ventilkompaktheizkörper einsetzbar - Mit den 3 seitlichen Anschlüssen als Kompaktheizkörper einsetzbar Befestigungsarten: - Federzugkonsolen, kunststoffbeschichtet in RAL 9016 - Standkonsole, kunststoffbeschichtet in RAL 9016 - Bohrkonsole in Verbindung mit Federzugkonsole Abmessungen: - Bauhöhe: 600 mm - Baulänge: 3000 mm - Tiefe: 106 mm - Gewicht: 104,1 kg Wärmeleistung nach EN 442 bei Systemtemperaturen: - 70/55 Grad C: 4161 W - 55/45 Grad C: 2631 W Betriebsdruck: 10 bar Betriebsdruck: 1 MPa Prüfdruck: 13 bar Prüfdruck: 1,3 MPa Max. Betriebstemperatur: 110 Grad C Bestell-Nr.: 7572421

Universal-Heizkörper für die Heizung
Flexibel einsetzbar bei Neubau und Sanierung
In Bauhöhe 600 und Breite 3000 mm
Als Typ 22 für die Raumbeheizung
Für die effiziente Raumbeheizung

Wofür eignet sich ein Universal-Heizkörper wie dieses Viessmann-Modell?

Universal-Heizkörper sind flexibel einsetzbar, sowohl im Neubau als auch bei der Modernisierung. Der Viessmann Universal-Heizkörper Typ 22 lässt sich dank integrierter Ventilgarnitur und der drei seitlichen Muffen wahlweise als Ventil- oder als Kompaktheizkörper anschließen.

Was bedeutet die Bezeichnung "Typ 22" bei diesem Heizkörper?

Die Typenbezeichnung gibt den inneren Aufbau an: Die erste Ziffer steht für die Anzahl der wasserführenden Heizplatten, die zweite für die Anzahl der Konvektionsbleche. Typ 22 besitzt somit zwei Heizplatten und zwei Konvektionsbleche, was für eine ausgewogene Kombination aus Strahlungs- und Konvektionswärme sorgt.

Für welche Raumgröße eignet sich die Ausführung H600 x B3000?

Mit einer Baulänge von 3000 mm und einer Bauhöhe von 600 mm ist dieses Modell für weitläufige Räume oder Bereiche mit höherem Wärmebedarf ausgelegt, etwa große Wohnräume oder offene Wohnflächen.

Welche Wärmeleistung erreicht der Heizkörper in dieser Größe?

Nach EN 442 liefert der Heizkörper bei 70/55 Grad Celsius Systemtemperatur 4161 Watt und bei 55/45 Grad Celsius 2631 Watt. Welche Systemtemperatur benötigt wird, hängt vom individuellen Wärmebedarf des Raumes ab.

Ist der Heizkörper auch mit einer Wärmepumpe kompatibel?

Ja, der Heizkörper kann sowohl mit klassischen Gas- und Ölheizungen als auch mit Wärmepumpen betrieben werden, sofern die Systemtemperaturen zum Wärmebedarf des Raumes passen. Da Typ 22 über zwei Konvektionsbleche verfügt, bietet er im Vergleich zu schlankeren Bauformen mehr Leistungsreserve bei niedrigeren Vorlauftemperaturen.

Welche Anschlussmöglichkeiten bietet der Heizkörper?

Der Heizkörper verfügt über insgesamt fünf Anschlüsse mit dem Gewinde G 1/2 Zoll. Mit den zwei unteren seitlichen Anschlüssen und einem Ventileinsatz lässt er sich als Ventilkompaktheizkörper nutzen, mit den drei seitlichen Anschlüssen als klassischer Kompaktheizkörper.

Kann der Anschluss wahlweise links oder rechts erfolgen?

Ja, der Heizkörper ist laschenlos und somit drehbar. Der Anschluss kann daher seitlich links oder rechts sowie unten links oder rechts vorgenommen werden.

Welche Montagesets werden für die Installation benötigt?

Je nach gewünschter Anschlussvariante wird entweder das Montage-Set Ventil oder das Montage-Set Kompakt benötigt. Beide Sets sind passend für die Bauhöhe 600 mm separat erhältlich.

Sind Thermostatkopf und Ventilgarnitur im Lieferumfang enthalten?

Nein, der abgebildete Thermostatkopf sowie die Ventilgarnitur und die Rücklaufverschraubung gehören zum Zubehör und sind nicht im Lieferumfang enthalten. Diese Komponenten müssen separat bestellt werden.

Wie wird der Heizkörper an der Wand befestigt?

Zur Befestigung stehen kunststoffbeschichtete Federzugkonsolen, eine Standkonsole oder eine Bohrkonsole in Verbindung mit einer Federzugkonsole zur Verfügung. Die Montage sollte aufgrund des Gewichts und der sicherheitsrelevanten Funktion von einer Fachkraft durchgeführt werden.

Welchem Betriebsdruck und welcher Betriebstemperatur hält der Heizkörper stand?

Der Heizkörper ist für einen Betriebsdruck von 10 bar und eine maximale Betriebstemperatur von 110 Grad Celsius ausgelegt. Der Prüfdruck liegt bei 13 bar.

Aus welchem Material besteht der Heizkörper und wie ist er beschichtet?

Der Heizkörper besteht aus Qualitätsstahl nach DC 01 und ist mit einer ATL-Grundierung sowie einer Epoxidharz-Pulverbeschichtung nach DIN 55900 veredelt. Die Standardfarbe ist Verkehrsweiß nach RAL 9016, weitere RAL-Farben sind auf Anfrage erhältlich.

Ist der Heizkörper für Allergiker geeignet?

Ja, das aufgesteckte Design-Abdeckgitter lässt sich zur Innenreinigung leicht abnehmen, sodass eine gründliche Reinigung jederzeit möglich ist. Dadurch eignet sich der Heizkörper auch für Allergiker.

Wie unterscheidet sich Typ 22 von Typ 33?

Typ 33 besitzt drei Heizplatten und drei Konvektionsbleche und liefert dadurch bei gleicher Größe eine höhere Wärmeleistung als Typ 22, ist dafür aber auch tiefer und schwerer. Typ 22 stellt einen guten Kompromiss zwischen kompakter Bautiefe und ausreichender Heizleistung dar.

Woran erkenne ich, dass Luft im Heizkörper ist, und wie oft sollte entlüftet werden?

Typische Anzeichen sind gluckernde Geräusche oder ein Heizkörper, der oben kalt bleibt, obwohl das Thermostat voll aufgedreht ist. Es empfiehlt sich, den Heizkörper einmal jährlich vor Beginn der Heizperiode zu entlüften, um eine gleichmäßige Wärmeabgabe sicherzustellen.

Wer darf die Montage und Inbetriebnahme des Heizkörpers durchführen?

Da es sich um ein sicherheitsrelevantes Bauteil handelt, dürfen Montage, Erstinbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden. Besondere Sorgfalt ist bei Gas- und Ölheizungen erforderlich, da hier ein erhöhtes Gefährdungspotenzial besteht.

Was ist beim Handling des Heizkörpers aufgrund seines Gewichts zu beachten?

Mit einem Gewicht von rund 104 Kilogramm sollte der Heizkörper beim Hantieren und bei der Montage grundsätzlich zu zweit bewegt werden, idealerweise mit Tragegurten. So lässt sich das Verletzungsrisiko deutlich reduzieren.
