Viessmann Vitocal 222-S Wärmepumpe-Kompaktgerät Split AWBT-M-E-AC 221.C10 HZ-Pufferspeicher 42 l Anschluss rechts/links

VITOCAL 222-S Wärmepumpen-Kompaktgeräte, Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung Typ AWBT-M-E-AC 221.C10 mit Heizwasser-Pufferspeicher Vitocell 100-E SVPA

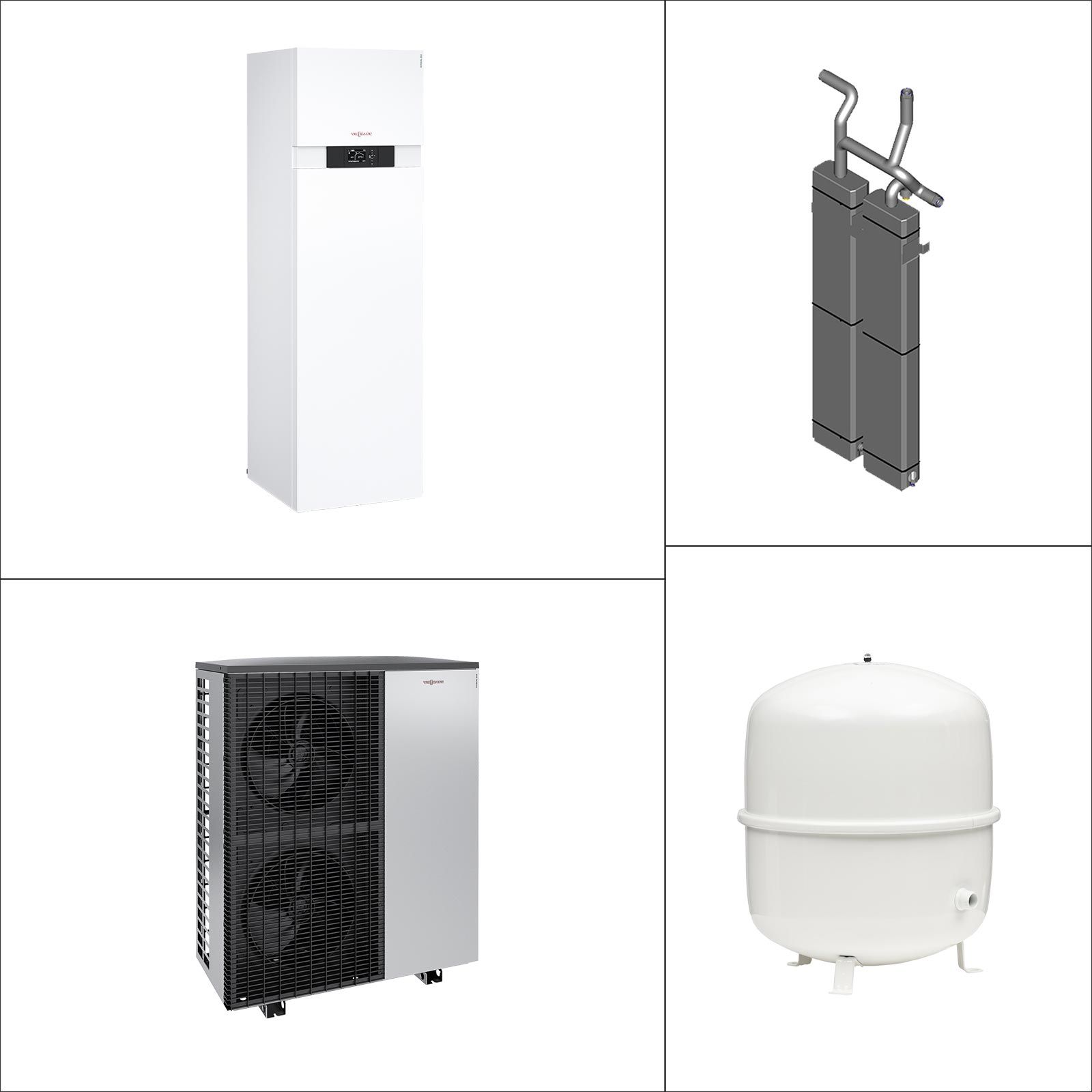

Das Paket besteht aus:

1 x Z015349 Vitocal 222-S, Typ AWBT-M-E-AC 221.C10
1 x ZK03801 Vitocell 100-E, Typ SVPA 42 l
1 x ZK02959 Anschluss-Set Heizkreis, Aufputz, re/li
1 x 7938083 Membran-Ausdehnungsgefäss H35 white
1 x 9572213 Kappenventil R3/4

VIESSMANN Vitocal 222-S

Wärmepumpen-Kompaktgerät, Monoblock-Ausführung mit Außen- und Monoblock-Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung

• Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
• Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
• Kompakte Monoblock-IInneneinheit mit mit 220 Liter Speicher-Wassererwärmer, Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
• Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
• Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
• Besonders leise im Betrieb durch Advanced acoustics design (AAD)
• Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps

Lieferumfang/Ausstattung

Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit.

Außeneinheit für Bodenmontage oder Wandmontage:

Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.

Inneneinheit, bodenstehend:

Mit integriertem Speicher-Wassererwärmer mit Ceraprotect-Emaillierung für geringe Wärmeverluste allseitig mit PUR-Hartschaum wärmegedämmt und mit Magnesium-Schutzanode. Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, integriertem Strömungswächter und Sicherheitsgruppe. Mit strömungsgünstigem Gussblock mit Aufnahme des 3-Wege-Umschaltventils (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Integration eines Heizkreises mit Mischer in der Inneneinheit möglich (Zubehör).

Verbindung zwischen Außen- und Inneneinheit mit hydraulischen Anschluss-Sets (Zubehör) herstellen.

Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Integrierte Regelung eines geeigneten Vitovent Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Ansteuerung eines Heizwasser-Durchlauferhitzers.

Mit integrierter Eigenverbrauchsoptimierung für Strom der Photovoltaikanlage in Verbindung mit Energiezähler (Zubehör).

Mit Kühlfunktion "active cooling".

Die Vitotronic 200 enthält:

• Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung durch grafisches Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
• Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen. Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
• Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
• Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör). Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN. Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) - Anbindung über LON. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich.
• Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich.

Vitocell 100-E, Typ SVPA

Zur Heizwasserspeicherung in Verbindung mit Wärmepumpenkompaktgeräten, einschließlich Überströmventil. Zur Sicherstellung des Mindestanlagenvolumens. Zum rückseitigen Anbau an das Kompaktgerät, wärmegedämmt, 42 Liter Inhalt, Farbe: Schwarz

Hydraulisches Anschluss-Set Heizkreis

Für Aufputzinstallation nach links oder rechts.

Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1¼, wärmegedämmte Kaltwasser- und Warmwasserleitung G ¾ und wärmegedämmte Zirkulationsleitung G ¾.

Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen

• Pulverbeschichtet
• Mit Stellfüßen

Kappenventil R 3/4

Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.
