Afriso automatischer Heizölentlüfter FloCo-Top-2KM Optimum MC-18 inkl. Opticlean MC-18 lang, 5 - 20 µm
94,33 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 70114
- Lieferzeit
- 1 - 3 Werktage

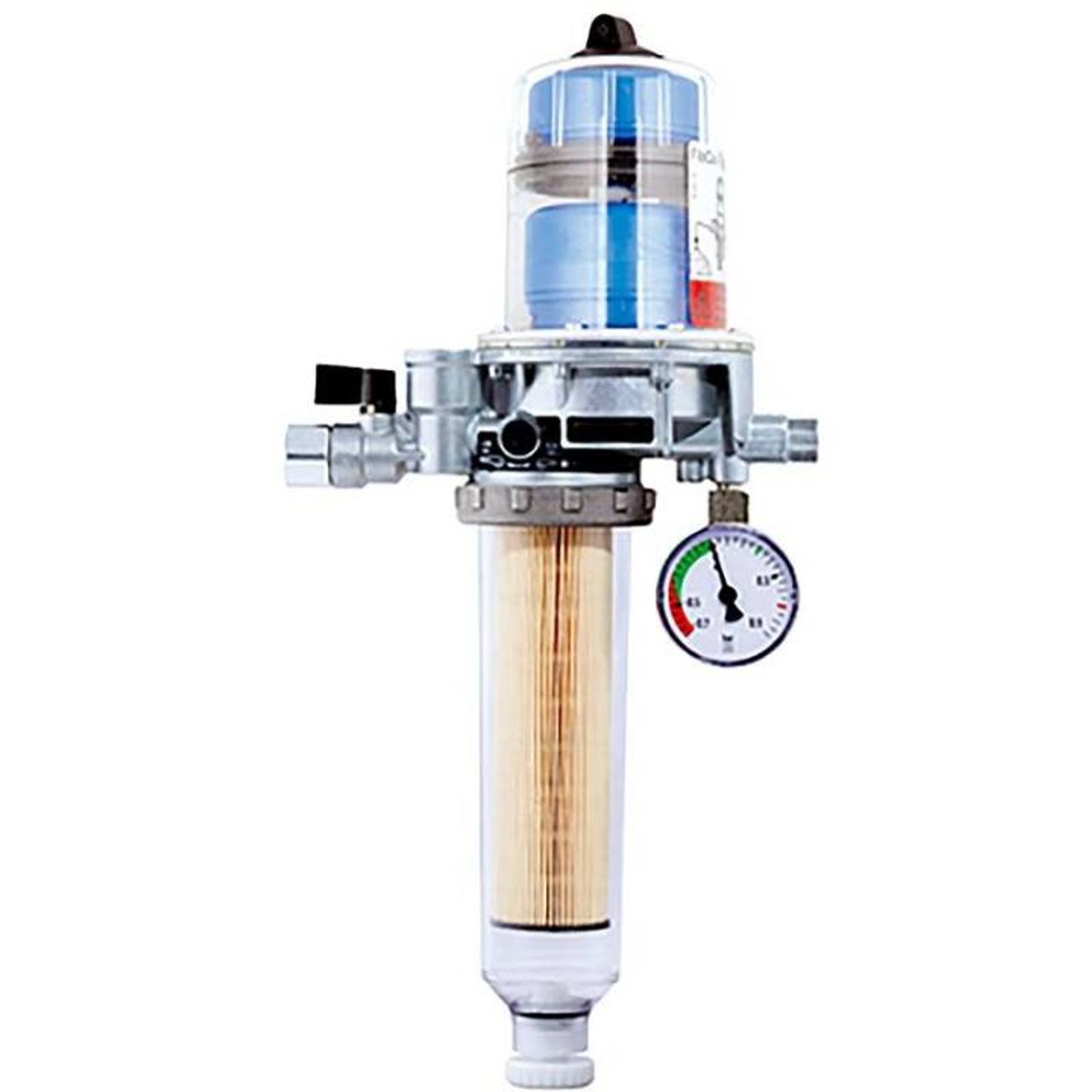

Afriso Automatischer Heizölentlüfter FloCo-Top-2KM Optimum MC-18 inkl. Opticlean MC-18 lang, 5 - 20 µm
Anwendung
Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel (EN 14214) mit max. 20 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten. FloCo-Top-2 kann in jede Anlage eingebaut werden. Bei Brennern mit einem Ölverbrauch < 20 l/h empfiehlt sich die Mehrfachfilterung, bei größeren Anlagen ist der Heizölentlüfter auf Einfachfilterung einzustellen.
Beschreibung
Automatischer Heizölentlüfter in Sicherheitsausführung mit integriertem Filter, Absperrventil und Unterdruck-Manometer. Gehäuse mit Umschaltventil für Mehrfachfilterung sowie Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank. Kompakte Entlüfterhaube aus transparentem Kunststoff mit 2-Schwimmer-Sicherheitssystem gegen Austreten des Ölschaums durch die Entlüftungsbohrung. Der Anschluss für den Entlüftungsschlauch erfolgt unauffällig von der Seite. Das Rücklauföl wird zur Entlüftung über die Schwimmerkammer geleitet und kann direkt dem Vorlauf beigemischt oder durch Umschalten eines Ventils einem erneuten Filtervorgang unterzogen werden. Bei der Mehrfachfilterung sorgt das Rücklauföl für eine erhöhte Strömungsgeschwindigkeit, die Filtertasse ist dadurch permanent mit entlüftetem Öl befüllt. Im Serviceeinsatz zeigt das Unterdruck-Manometer das Pumpenvakuum an. Mit geschlossenem Absperrhahn kann die Saugleistung der Brennerpumpe überprüft werden. Ein angestiegener Unterdruck gibt Auskunft über die Filterverschmutzung. Die Entleereinrichtung macht jeden Filterwechsel zu einer sauberen Angelegenheit: Schlauch aufstecken, Entleerventil öffnen, Überwurfmutter der Filtertasse lösen und Öl kontrolliert ablassen. Beim turnusmäßigen Brennerschlauchwechsel ist zusätzlich ein Bypassventil zu öffnen, wodurch das Öl aus der Schwimmerkammer in die Filtertasse und über die Entleereinrichtung abläuft. Druckwasserdicht bis 10 m Wassersäule.
Vorteile
- Mehrfachfilterung für höchsten Fraktionsabscheidegrad von Schmutzpartikeln
- Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank
- Entleereinrichtung für schnellen und sauberen Filterwechsel
- Bypassventil zum einfachen und sauberen Brennerschlauchwechsel
- 2-Schwimmer-Sicherheitssystem verhindert das Austreten von Ölschaum
- Unterdruck-Manometer zeigt notwendigen Filterwechsel an
- Rohranschluss über Universalverschraubung oder Normverschraubung
- Geringe Bauhöhe für mehr Platz in beengten Einbausituationen
- Einfache Montage über Klicksystem und AFRISO Universal- oder Normverschraubung
- Materialien beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit max. 20 % FAME
- Proofed Barrier bei Montage mit Entlüftungsschlauch
- Druckwasserdicht bis 10 m Wassersäule - ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten
| Anschlüsse Brennerseite: | G 3/8 AG mit 60 ° Konus für Brennerschläuche |
| Tankseite: | G 3/8 IG |
| Düsenleistung: | Max. 100 l/h |
| Rücklaufstrom: | Max. 120 l/h |
| Abscheideleistung Luft / Gas: | > 4 l/h |
| Einbaulage: | Schwimmergehäuse senkrecht nach oben |
| Temperatureinsatzbereich: | Medium/Umgebung Max. 60 °C |
| Betriebsüberdruck: | Max. 0,7 bar (entspricht statischer Ölsäule von ca. 8 m) |
| Prüfdruck: | 6 bar |
| Unterdruckmanometer: | Anzeigebereich - 0,7/+ 0,9 bar |
| Abmessungen | |
| Breite: | 183 mm |
| Höhe: | 348 mm |
| Tiefe: | 103 mm |
| Material | |
| Gehäuse: | Zink-Druckguss |
| Entlüfterhaube: | Transparenter Kunststoff |
| Filtertasse: | Transparenter Kunststoff |
- Heizölentlüfter
- Universalverschraubungen für Rohre Ø 6 / 8 / 10 mm
- Halterung inkl. Montagematerial
- Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs
- Ablassschlauch
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | Afriso |
|---|---|
| Eingetragener Handelsname | AFRISO-EURO-INDEX GmbH |
| Straße | Lindenstrasse 20 |
| PLZ / Ort | 74363 Güglingen |
| Land | Deutschland |
| Telefon | +49 7135 102-147 |
| info@afriso.de |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!
Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
