alpha innotec alira L6 Split-HM6 - Luft/Wasser-Split-Wärmepumpe zur Aussenaufstellung
5.827,42 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Paket
- Versandart
- Spedition
- Artikelnummer
- 100698HM601
- WEEE-NR
- DE14771364
- Lieferzeit
- 21 - 34 Wochen

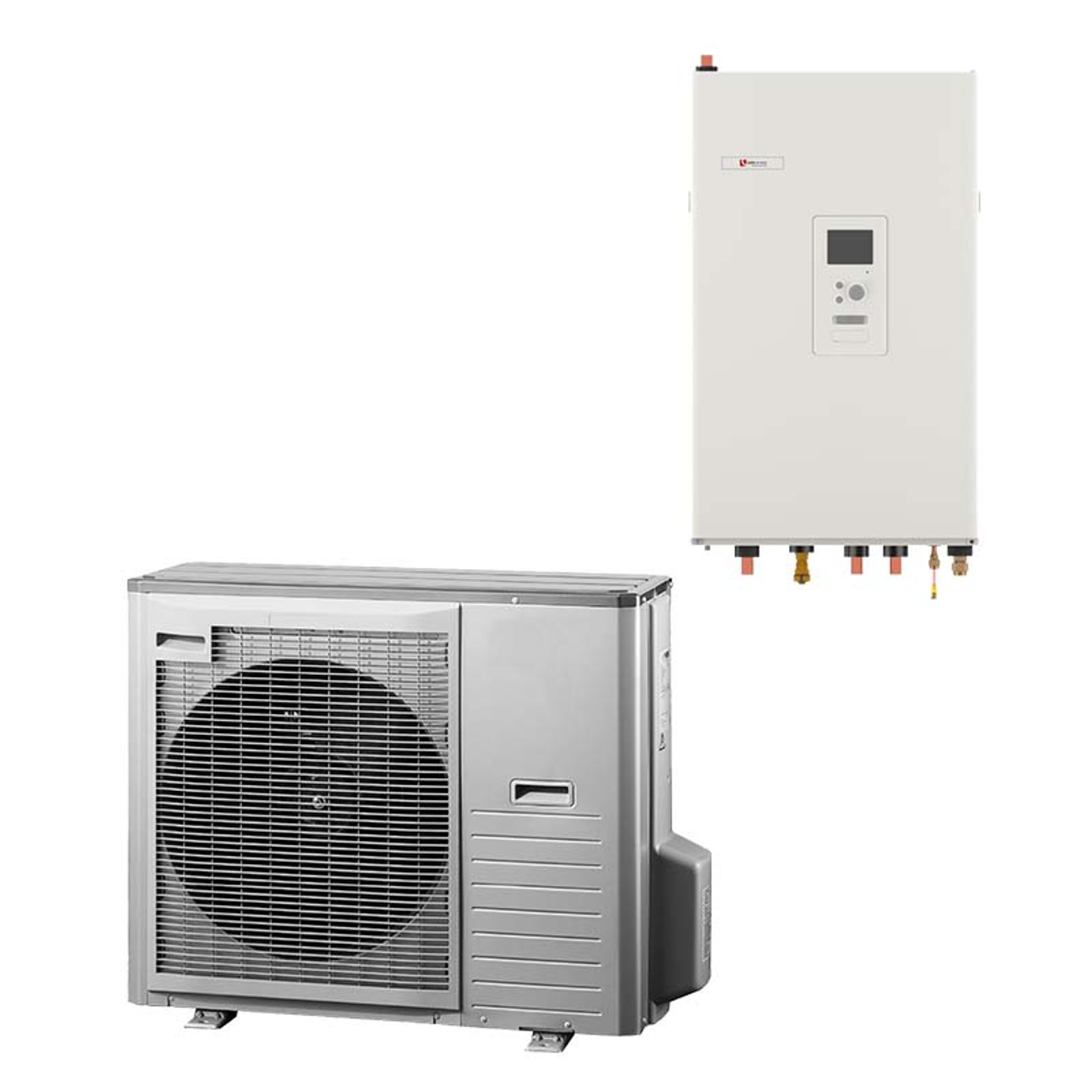

alpha innotec alira L6 Split-HM6 – Luft/Wasser-Split-Wärmepumpe zur Aussenaufstellung
Artikelnummer 100698HM601
Die Praktische - Kompakt mit geringen Investitionskosten.
Einsatzgrenze Heizwasservorlauftemperatur 20°C bis 58°C, bis zu + 65°C mit Zusatzheizung
Empfohlener Einstzbereich Wärmequelle -20°C bis 43°C
Die Geräte sind empfohlen für folgenden Gebäude-Gesamtleistungsbedarf:
L 6Split = ca. 4-6kW; L 8Split = ca. 6-8kW
Zur schnelleren Installation ist das System (Split-Wärmepumpe mit Hydrauliktower Split) werkseitig mit folgenden Komponenten ausgestattet:
- Regler
- Elektronisch geregelte Umwälzpumpe für Heizkreis und Brauchwarmwasserbereitung
- Wärmemengenerfassung
- Elektroheizstab bis zu 9 kW
- Gefüllt mit fluoriertem Treibhausgas R410A
Gerätebeschreibung L 8Split:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, Luft/Wasser – Split - Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Die Wärmepumpe ist für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Über eine Kältemittelleitung werden Innen- und Außeneinheit miteinander verbunden. Das Gerät ist aufgrund seines invertergesteuerten Twin – Rotary - Verdichters sehr energieeffizient. Die Wärmepumpe ist mit einem polymerbeschichteten Hochleistungswärmetauscher ausgestattet. Der Ventilator der Wärmepumpe wird von einem energiesparenden Motor angetrieben, dessen Geschwindigkeit sich automatisch an die benötigte Heizleistung anpasst. Die Rotorblätter des Ventilators sind für maximalen Luftdurchsatz bei minimaler Geräuschentwicklung ausgelegt. Die präzisionsoptimierten Expansionsventile der Anlage stellen eine hohe Kapazität sowohl bei der Heizung als auch bei der Kühlung sicher und sorgen für den wirtschaftlichen Betrieb des Geräts. Die Außenhülle der Wärmepumpe ist mit zwei Schichten Epoxidlack überzogen. Das Gerät ist für den Heiz- und Kühlbetrieb geeignet.
Funktionsnotwendiges Zubehör:
- HM 6Split

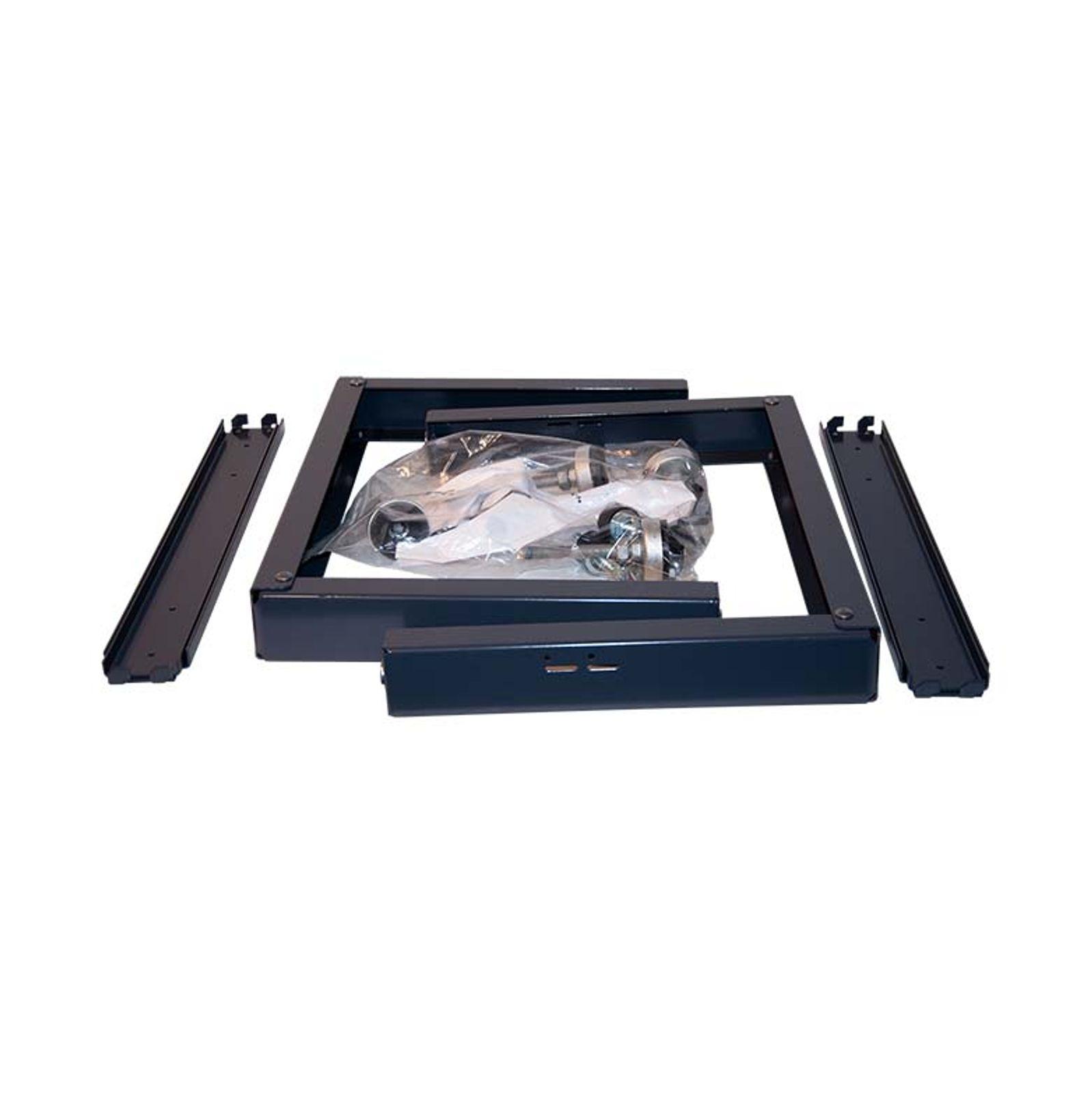

- Bodenkonsole BKS Split oder Wandkonsole WKS Split
- Kältemittelverbindungsleitung KVL 6Split
Gerätebeschreibung HM 6Split:
Anschlussfertige Inneneinheit mit Regler zur Wandmontage fertig isoliert. Zur schnelleren In-stallation sind folgende Komponenten integriert oder im Lieferumfang: Stufengeregeltes Elektroheizelement, Ausdehnungsgefäß, elektronisch gesteuerte Heizungsumwälzpumpe, Umschaltventil, Sicherheitsbaugruppe, 3 Temperaturfühler, 1 Außentemperaturfühler, 1 Raum-temperaturfühler und Wärmemengenerfassung.Anschlussmöglichkeit 230V und 400V.
Zusätzlich im Lieferumfang
- Sicherheitsbaugruppe für Heizkreis
- Außenfühler
L6 Split | |
| Heizleistung bei A-7/W35 (gem. EN 14511): | 1,01 - 4,60 kW |
| Heizleistung bei A2/W35 (gem. EN 14511): | 1,19 - 2,32 kW |
| Heizleistung bei A7/W35 (gem. EN 14511): | 1,32 - 2,76 kW |
| Kühlleistung bei A35/W18: | 7,03 kW |
| COP bei A2/W35 (gem. EN 14511): | 4,2 |
| COP bei A7/W35 (gem. EN 14511): | 4,85 |
| Betriebsgrenzen (Außentemperatur; heizen mit Verdichter): | -20 - +43°C |
| Betriebsgrenzen (Außentemperatur; kühlen): | +15 - +43°C |
| Max. Vorlauftemperatur (Verdichter + Heizpatrone): | 65°C |
| Max. Vorlauftemperatur (nur Verdichter): | 58°C |
| Kältemittel: | R410a |
| Kältemittelmenge im System: | 1,5kg |
| Max. Leitungslänge Kältemittelleitungen: | 15m; 30m* |
| Ventilator – Volumenstrom: | 2530m³/h |
| Spannungsversorgung einschließlich Inneneinheit (empfohlen): | 3x400V20A |
| 1x230V44A | |
| Höhe x Breite x Tiefe: | 640 x 800 x 290mm |
| Gewicht: | 46kg |
HM6 Split | |
| Breite x Tiefe x Höhe: | 525 x 345 x 850mm |
| Leergewicht: | 45kg |
| Leistung integrierte Heizpatrone: | 9kW |
| Stufen integrierte Heizpatrone: | 3, 6, 9kW |
| Ausdehnungsgefäß: | 12 l |
| Zu (*): Bei Längen von über 15m müssen 0,02kg Kältemittel pro Meter zusätzlich eingefüllt werden. Achtung: Bei einer Kältemittelmenge >3kg muss die Anlage jährlich von einem Sach-kundigen geprüft werden! | |
1 x L6 Split Außeneinheit Wärmepumpe
1 x HM6 Split Inneneinheit Wärmepumpe
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | alpha innotec |
|---|---|
| Eingetragener Handelsname | ait-deutschland GmbH |
| Straße | Industriestrasse 3 |
| PLZ / Ort | 95359 Kasendorf |
| Land | Deutschland |
| Telefon | +49 9228 / 9906-1815 |
| info@alpha-innotec.de |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!
Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
