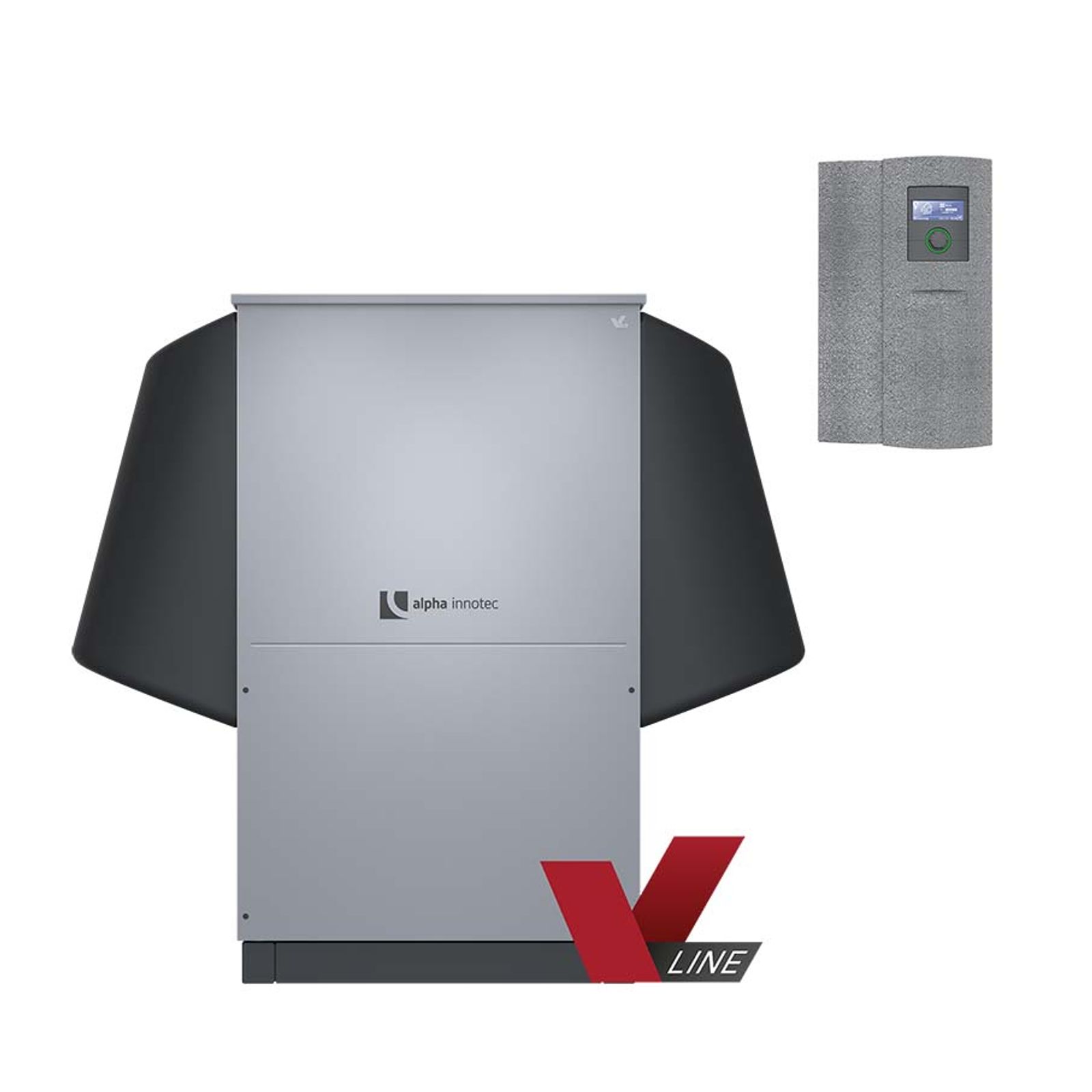

alpha innotec alira V-line - LWAV+ 122R3-WR 2.1-1/3 - Luft/Wasser-Wärmepumpe invertergeführt zur Außenaufstellung

alpha innotec alira V-line - LWAV+ 122R3-WR 2.1-1/3 - Luft/Wasser-Wärmepumpe invertergeführt zur Außenaufstellung

alpha innotec alira V-line - LWAV+ 122R3-WR 2.1-1/3 - Luft/Wasser-Wärmepumpe invertergeführt zur Außenaufstellung – Bild 2 von 2

alpha innotec alira V-line - LWAV+ 122R3-WR 2.1-1/3 - Luft/Wasser-Wärmepumpe invertergeführt zur Außenaufstellung

Name: alpha innotec alira V-line - LWAV+ 122R3-WR 2.1-1/3 - Luft/Wasser-Wärmepumpe invertergeführt zur Außenaufstellung
Brand: alpha innotec
SKU: 100779WR2141
Price: 17192.0 EUR
Availability: LimitedAvailability

Die Luft-Wasser-Wärmepumpe alira V-line LWAV Luft/Wasser-Wärmepumpe invertergeführt zur Außenaufstellung von alpha innotec überzeugt durch einen sehr leisen und kaum hörbaren Betrieb und höchste Effizienz bei maximaler Leistung.

Spektrum A+++ bis D

Produktdatenblatt

17.192,00 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Paket
Versandart: Spedition
Artikelnummer: 100779WR2141
WEEE-NR: DE14771364
Lieferzeit: 21 - 34 Wochen

alpha innotec alira V-line - LWAV+122R3-WR 2.1-1/3– Luft/Wasser-Wärmepumpe invertergeführt zur Außenaufstellung

LWAV+ 122R3

Anschlussfertige Luft/Wasser-Wärmepumpe zur Außenaufstellung. Schalloptimierte Ausführung mit Luftumlenkhauben.
Das Gerät ist modular und teilbar aufgebaut und bietet somit eine leichte und komfortable Möglichkeit zum Transport (Transportgewichte, siehe unten). Grifföffnungen in unterschiedlichen Höhen erleichtern das Tragen.
Das Gerät ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.
Der Gerätekorpus der einzelnen Module ist korrosionsbeständig, er besteht aus EPP (Expandiertes Polypropylen) und ist somit gewichtsoptimiert und schallgedämmt. Alle Einbaubleche sind korrosionsbeständig. Die Aluminiumfassadierung ist pulverbeschichtet, Schwingungsgedämpfter frequenzgeregelter Verdichter, wärmeisolierter Plattenwärmetauscher als Verflüssiger. Der Verdampfer besteht aus Kupferrohr mit aufgepressten und beschichteten Aluminiumlamellen und wird mittels Radialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Der Kältekreis ist mit fluoriertem Treibhausgas gefüllt, reversibel und zum Heizen und Kühlen geeignet. Hoch- und Niederdrucküberwachung des Kältekreises. Integrierte Schwingungsentkopplungen für den Heizkreis. Sockelrahmen im Lieferumfang, somit auch Aufstellung auf Streifenfundamenten möglich.

WR 2.1-1/3

Im Lieferumfang: Energieeffizienz-Umwälzpumpe, Vorlauffühler, Rücklauffühler und Außenfühler, Wärmemengenerfassung.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung, laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung. Alle Betriebsarten einzeln programmierbar, automatische Heizgrenzfunktion, Legionellenschutzprogramm, Estrichausheizprogramm, Pumpenoptimierungsprogramm, Ansteuerung von mehreren Wärmeerzeugern, Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühl), Datenloggerfunktion, Fehlerdiagnoseprogramm mit Fehlerspeicher, Kurzprogramm für Kundendienst, Inbetriebnahme-Assistent, Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion, Urlaubszeitfunktion, netzwerkfähig (mit integriertem Webserver), USB-Schnittstelle, Mehrsprachigkeit. Der Regler ermöglicht einen schallreduzierten Nachtbetrieb (Silent Mode). Durch Zusatzplatinen und umfangreiches Zubehör ist der Regler erweiterungsfähig.

Zur schnelleren Installation ist das System werkseitig mit folgenden Komponenten ausgestattet:

Steckerfertiger elektrischer Anschluss (elektr. Verbindungs-Set muss als funktionsnotwendiges Zubehör separat bestellt werden) inkl. aller Sicherheitseinrichtungen
Umwälzpumpe für Heizung und Trinkwarmwasserbereitung (funktionsnotwendig)
Außenfühler
Mit Wandregler optional zum Kühlen bis +7°C Vorlauftemperatur geeignet; mit Hydraulikmodul oder Hydraulikstation bis +18°C. Die Kühlung ist werksseitig deaktiviert und kann bei Bedarf bei der Inbetriebnahme durch den Installateur aktiviert werden.
Gefüllt mit fluoriertem Treibhausgas R410A
Wärmemengenerfassung
Elektroheizelement (in Kombination mit HV oder HSV)
Ausdehnungsgefäß (in Kombination mit HV oder HSV)
Puffer- und Trinkwarmwasserspeicher (in Kombination mit HSV)
Opferanode und Trinkwarmwasserumschaltventil (in Kombination mit HSV)

LWAV+ 122R1/3
Heizleistung nach EN 14511	bei A2/W35	4,6kW bis 10,3kW
	bei A-7/W35	3,6 kW bis 8,5kW
COP nach EN 14511 Teillast	bei A2/W35 / A-7/W35	4,01 / 2,63
Einsatzgrenzen	Heizkreis	20 bis 45 °C ab A0 60°C
	Wärmequelle	-22 bis 35 °C
Kühlleistung	bei A35/W18	4,7kW bis 8,5kW
Luftvolumenstrom bei maximaler externer Pressung		2900 m³/h
Druckverlust bei 1200 l/h Heizwasservolumenstrom		0,20 bar
Volumenstrom Rohrdimensionierung		1900 l/h
Maße (B x T x H ohne Schnittstellen und Bedienteil)		1660 x 920x 1480 mm
Gewicht gesamt		163kg
Gewicht Wärmepumpenmodul / Ventilatormodul		104 kg / 16kg
Kältemittel / Füllgewicht		R410a / 3,6 kg
Schallleistungspegel	min. / Nacht / max. dB(A)	46 / 49 / 52
Anlaufstrom: direkt / mit Sanftanlasser		<5A / -

Technische Daten: WR 2.1-1/3
Freie Pressung bei 1200 l/h Heizwasservolumenstrom		0,90 bar
Maximaler Heizwasser-Volumenstrom		1200 l/h
Maße (B x T x H ohne Schnittstellen und Bedienteil)		330 x 158 x 534 mm
Gewicht gesamt		5,30kg
Spannungscode Verdichter		1~N/PE/230V/50Hz
Spannungscode Steuerspannung		1~N/PE/230V/50Hz

Was ist der Unterschied zwischen der LWAV+ 122R3-WR 2.1-1/3 und Varianten mit Hydraulikmodul (HV)?

Bei der WR-Variante übernimmt ein kompakter Wandregler die Steuerung, während bei den HV-Varianten ein vollständiges Hydraulikmodul mit integrierter Umwälzpumpe, Ausdehnungsgefäß und Elektroheizelement mitgeliefert wird. Die WR 2.1-1/3 eignet sich daher eher für Anlagenkonzepte, in denen diese Hydraulikkomponenten bereits vorhanden sind oder separat geplant werden.

Welche Heizleistung erbringt die alira LWAV+ 122R3?

Nach EN 14511 liegt die Heizleistung bei 2 °C Außentemperatur und 35 °C Vorlauf zwischen 4,6 und 10,3 kW, bei -7 °C Außentemperatur zwischen 3,6 und 8,5 kW. Der COP im Teillastbetrieb beträgt dabei 4,01 bei A2/W35 beziehungsweise 2,63 bei A-7/W35.

Kann die Wärmepumpe auch kühlen und wie hoch ist die Kühlleistung?

Ja, der Kältekreis ist reversibel und liefert bei A35/W18 eine Kühlleistung von 4,7 bis 8,5 kW. Die Kühlfunktion ist werkseitig deaktiviert und wird bei Bedarf vom Installateur bei der Inbetriebnahme freigeschaltet.

Was ist der WR 2.1-1/3 Wandregler und welche Funktion übernimmt er?

Der WR 2.1-1/3 ist ein witterungsgeführter Wandregler mit Vollgrafikdisplay, der die Wärmepumpe laufzeitoptimiert und wärmebedarfsabhängig ansteuert. Im Lieferumfang des Reglers sind zudem Umwälzpumpe, Vorlauf-, Rücklauf- und Außenfühler sowie eine Wärmemengenerfassung enthalten.

Was gehört zum Lieferumfang dieser Wärmepumpe?

Im Lieferumfang enthalten sind die LWAV+ 122R3 Wärmepumpe zur Außenaufstellung und der Wandregler WR 2.1-1/3V 9. Anders als bei Varianten mit Hydraulikmodul ist hier kein zusätzliches Hydraulikpaket mitgeliefert.

Welche Abmessungen und welches Gewicht hat die Außeneinheit?

Die Außeneinheit misst rund 1660 x 920 x 1480 mm (B x T x H, ohne Schnittstellen und Bedienteil) und wiegt insgesamt etwa 163 kg. Das Wärmepumpenmodul bringt rund 104 kg auf die Waage, das Ventilatormodul etwa 16 kg, was den modularen Transport erleichtert.

Wie laut ist die alira LWAV+ 122R3 im Betrieb?

Der Schallleistungspegel liegt im Minimalbetrieb bei 46 dB(A), im Nachtmodus bei 49 dB(A) und im maximalen Betrieb bei 52 dB(A). Die schalloptimierte Ausführung mit Luftumlenkhauben trägt zusätzlich zur Geräuschreduzierung bei.

Welches Kältemittel wird verwendet und wie viel Kältemittel enthält das System?

Der Kältekreis ist mit dem fluorierten Kältemittel R410A befüllt, mit einer Füllmenge von 3,6 kg. Der Umgang mit diesem Kältemittel darf laut EU-Vorschriften nur durch zertifiziertes Fachpersonal erfolgen.

Bis zu welcher Außentemperatur funktioniert die Wärmepumpe?

Die Wärmequelle Außenluft darf laut Einsatzgrenzen zwischen -22 °C und 35 °C liegen. Damit ist das Gerät auch für kalte Wintertage in Mitteleuropa ausgelegt.

Welche Energieeffizienzklasse erreicht das Gerät?

Je nach Anwendungstemperatur erreicht die alira LWAV+ 122R3-WR 2.1-1/3 die Energieeffizienzklasse A++ innerhalb des Spektrums von A+++ bis D. Die genauen Werte für deine jeweilige Heizkreistemperatur findest du im verlinkten Produktdatenblatt.

Ist beim Wandregler ein zusätzliches elektrisches Verbindungs-Set nötig?

Ja, der elektrische Anschluss ist zwar steckerfertig vorbereitet, das dazugehörige elektrische Verbindungs-Set musst du jedoch als funktionsnotwendiges Zubehör separat bestellen. Ohne dieses Set lässt sich die Wärmepumpe nicht in Betrieb nehmen.

Kann die Wärmepumpe auf einem Streifenfundament stehen?

Ja, im Lieferumfang der Außeneinheit ist ein Sockelrahmen enthalten, der die Aufstellung auch auf Streifenfundamenten ermöglicht. Das erleichtert dir die Fundamentplanung gegenüber einer durchgehenden Bodenplatte.

Wie erfolgt die Abtauung im Winter?

Bei Reifbildung am Verdampfer erfolgt die Abtauung durch eine kurzzeitige Kreislaufumkehr. Das ist ein normaler und vom Hersteller vorgesehener Vorgang, der die Effizienz der Wärmepumpe im Winterbetrieb sicherstellt.

Welche Funktionen bietet der Wärmepumpenregler?

Der Regler bietet unter anderem ein Legionellenschutzprogramm, ein Estrichausheizprogramm, eine Datenloggerfunktion sowie einen Inbetriebnahme-Assistenten. Zusätzlich ist er netzwerkfähig mit integriertem Webserver und USB-Schnittstelle und ermöglicht einen schallreduzierten Silent Mode für die Nacht.

Muss die Installation von einer Fachkraft durchgeführt werden?

Ja, laut Hersteller handelt es sich um ein sicherheitsrelevantes Bauteil. Montage, Inbetriebnahme und Wartung dürfen daher ausschließlich von autorisiertem Fachpersonal durchgeführt werden, um Gesundheits- und Sachschäden zu vermeiden.

Welche Wartung benötigt die Anlage?

Halte dich an die Inspektions- und Wartungsvorschriften in der beiliegenden Betriebsanleitung sowie an die dort genannten Intervalle. Wartungsarbeiten solltest du ausschließlich von autorisiertem Fachpersonal durchführen lassen.

Gibt es zusätzliches Zubehör für größere Entfernungen zwischen Innen- und Außeneinheit?

Ja, für größere Abstände zwischen Außeneinheit und Hausanschluss bietet alpha innotec hydraulische Verbindungsleitungen wie die HVLD 32/8 oder HVLD 32/14 an. Zusätzlich stehen separate Sicherheitspakete wie das SPS 35 oder SPS 80 zur Verfügung.

Was bedeutet "invertergeführt" bei dieser Wärmepumpe?

Der Verdichter passt seine Drehzahl stufenlos an den tatsächlichen Wärmebedarf an, statt nur ein- und auszuschalten. Dadurch läuft das Gerät meist im effizienten Teillastbetrieb, was Energie spart und den Betrieb leiser macht.

1 x LWAV+ 122R3 Wärmepumpe
1 x Wandregler - WR 2.1-1/3V 9
