Anschlussarmatur / Multiblock inkl. Stellantrieb Alpha 5 230 V mit VA80

Anschlussarmatur / Multiblock inkl. Stellantrieb Alpha 5 230 V mit VA80

Name: Anschlussarmatur / Multiblock inkl. Stellantrieb Alpha 5 230 V mit VA80
Brand: mehrere Hersteller
SKU: F12020-230
Price: 59.5 EUR
Availability: InStock

59,50 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Set
Versandart: Paket
Artikelnummer: F12020-230
WEEE-NR: DE13313406
Lieferzeit: 1 - 3 Werktage

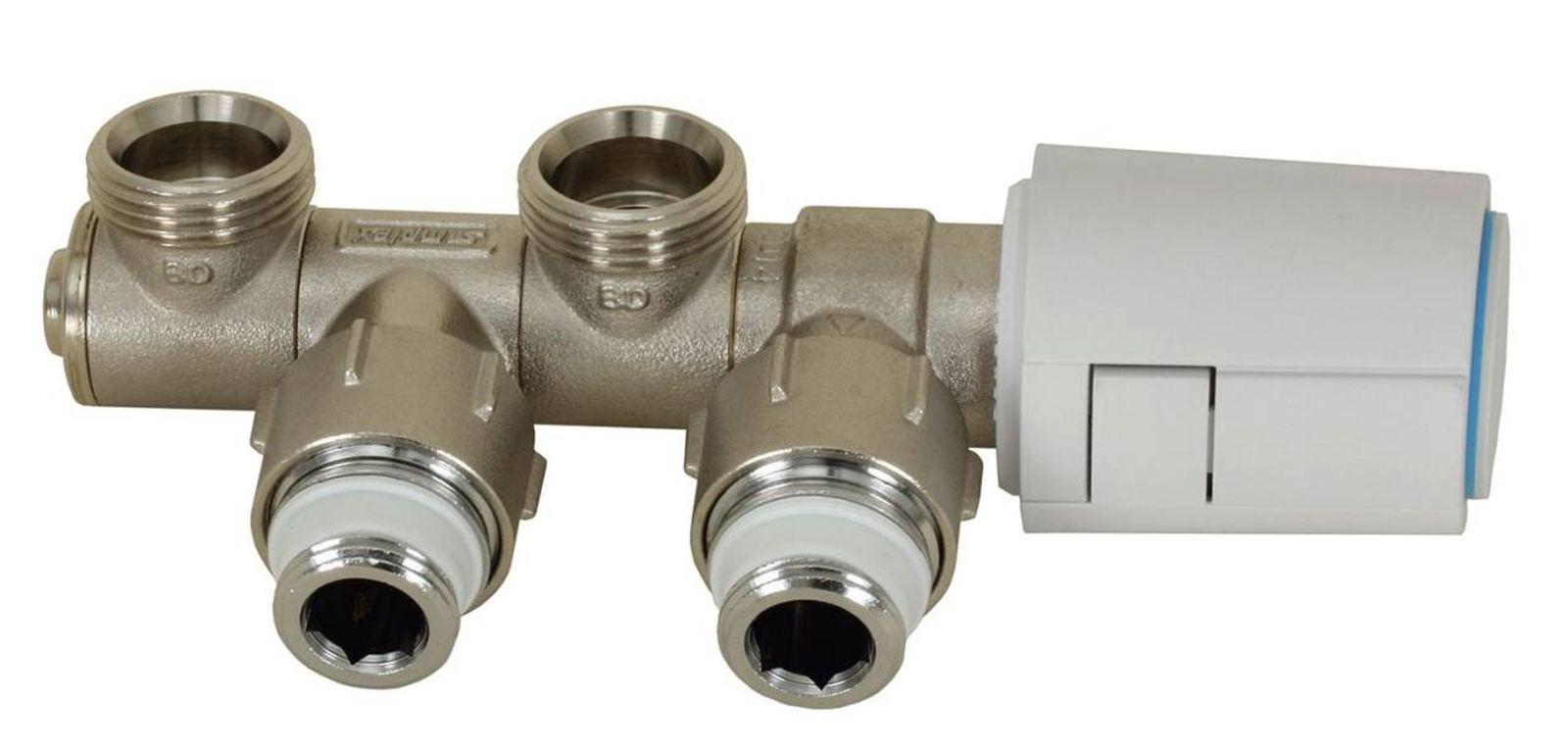

Anschlussarmatur im Set mit einem Alpha 5 Stellantrieb 230 V und Ventilanpassung V80

Einfache Montage in drei Schritten:

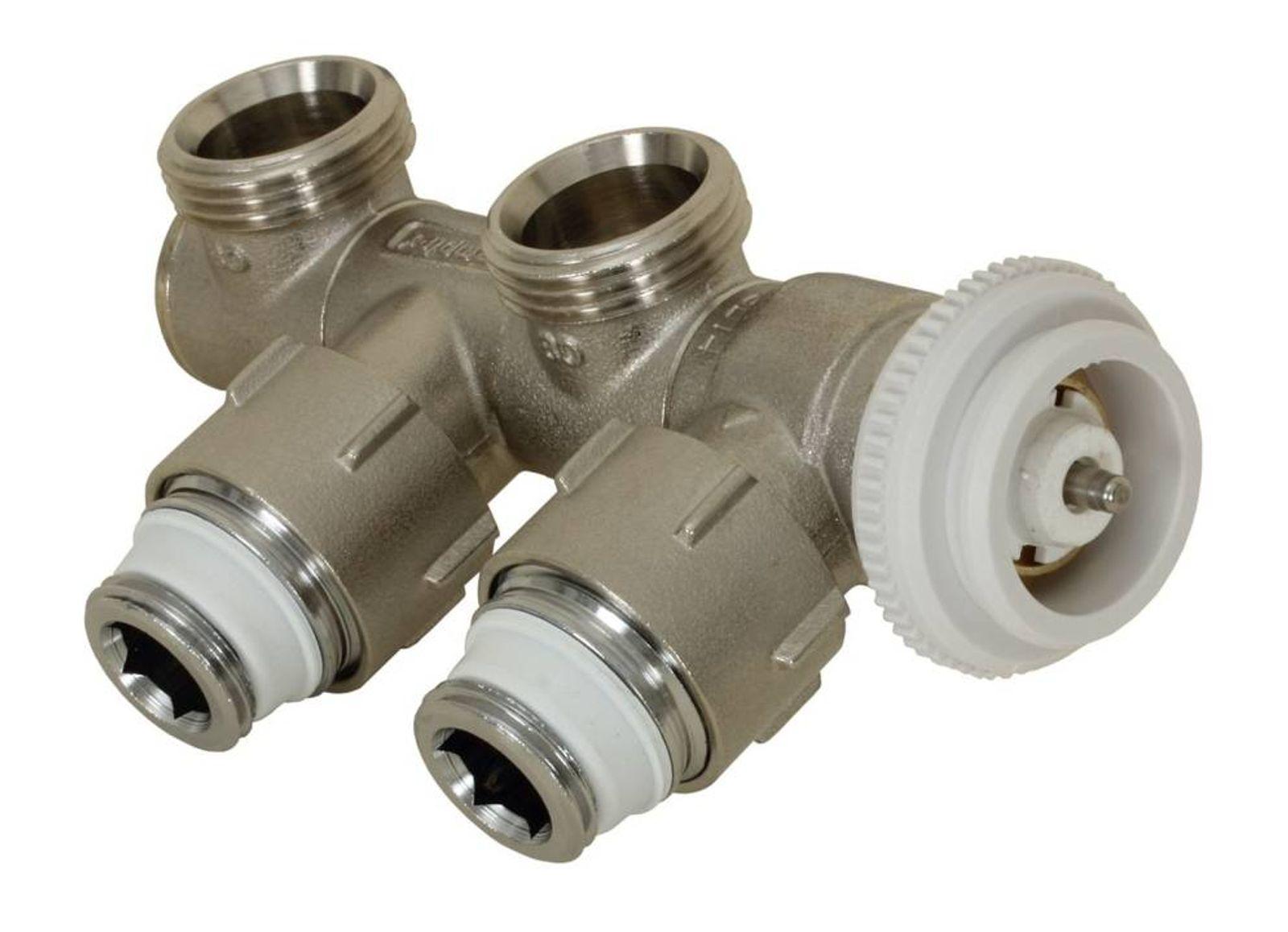

Die vormontierte Regelung am Multiblock lässt sich leicht entfernen. Auf das darunter liegende Gewinde wird dann die Ventilanpassung geschraubt und schließlich der Stellantrieb aufgesteckt.

Anschlussarmatur für Heizkörper mit 1/2" Muffengewinde bzw. 3/4" Außengewinde

Zweirohrbetrieb, mit integriertem, voreinstellbarem Ventileinsatz
Für links- oder rechtsseitigen Einbau
Fühleranschluss M 30 x 1,5
Rohrseitige Anschlüsse mit 3/4" Eurokonus

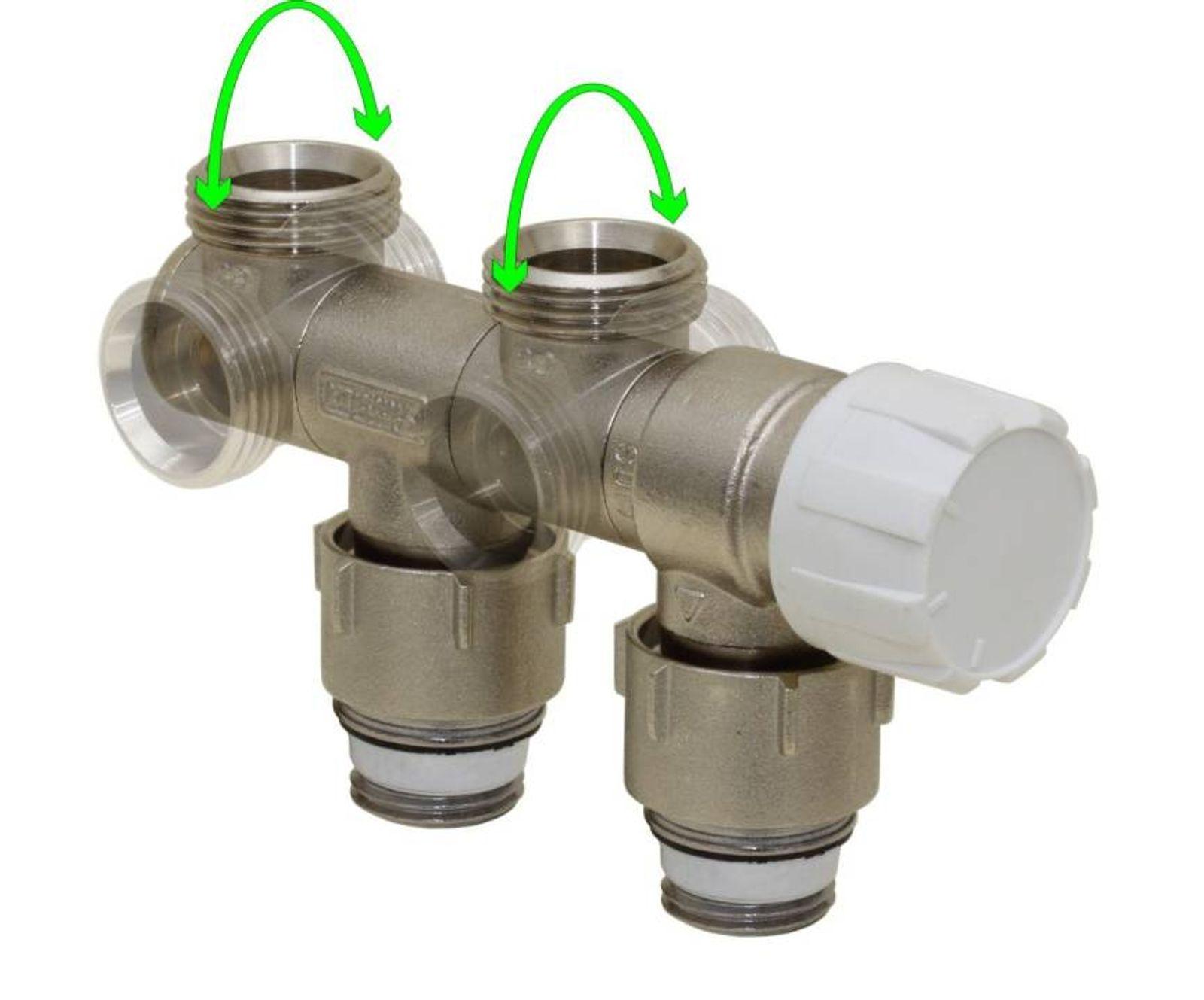

Armatur schwenkbar für Eck- und Durchgangsanschluss
Achsabstand 50 mm
Achsversatz 25 mm

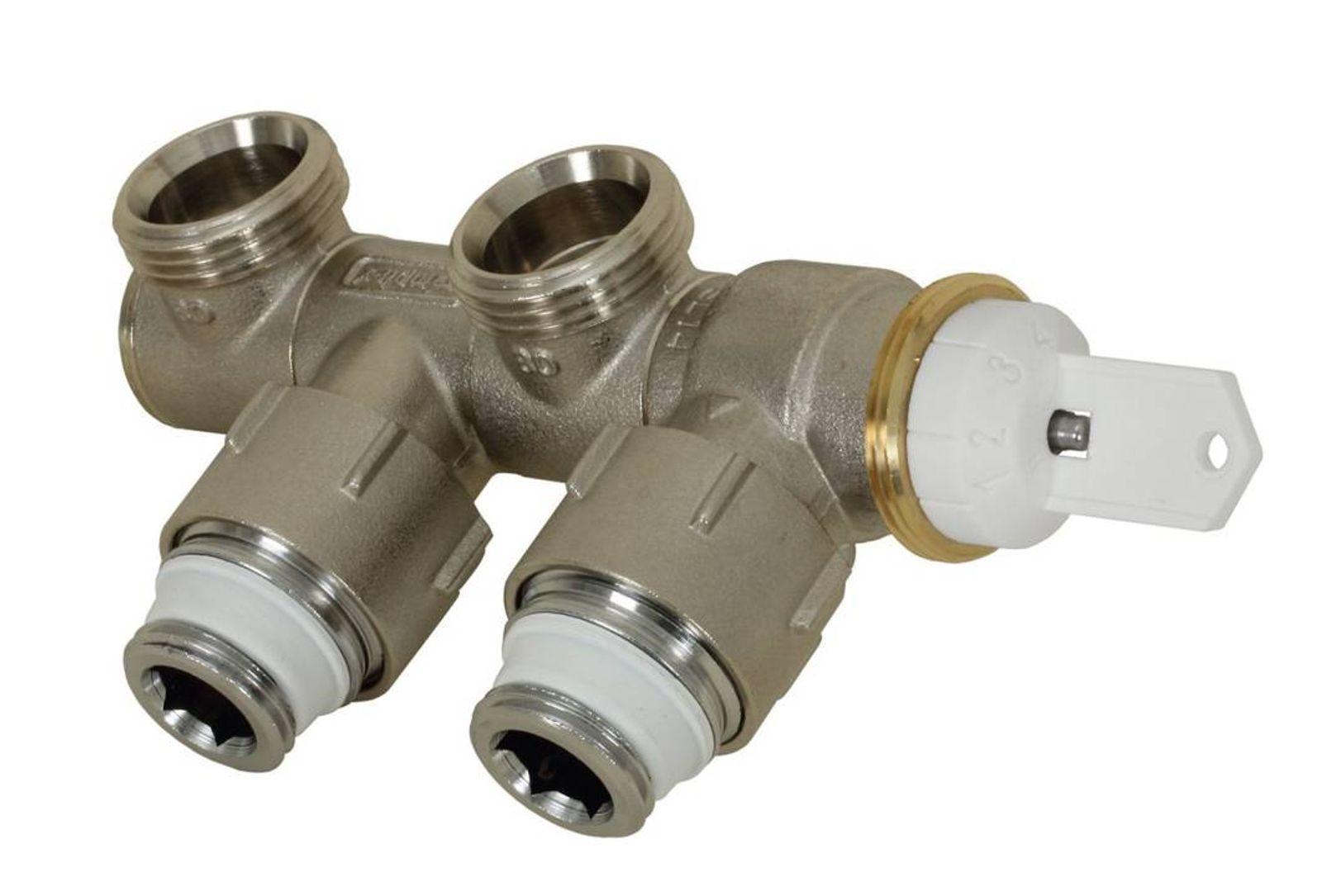

Mit Einstellschlüssel

Stellantrieb Alpha 5 230 V inkl. Ventilanpassung VA80

Zur automatischen Regelung mittels Raumthermostat.

Betriebsleistung nur 1 W
Anschlusskabel 1 m (nicht abnehmbar)
Stromlos geschlossen
360° Montagelage
"First-Open"-Funktion
Rundum-Funktionsanzeige
Zertifiziert durch den TÜV
Hub Stellantrieb 4 mm

Hinweis: Der Stellantrieb Alpha 5 ist farblich abweichend zu der unter Zubehör zu findenden Designverkleidung.

ACHTUNG!
Die Stellantriebe sind zur Vereinfachung der Erstmontage im Lieferzustand mit einer sogenannten "First-Open-Funktion" ausgestattet, also stromlos geöffnet.
Dadurch wird der Heizbetrieb in der Rohbauphase ermöglicht, auch wenn die elektrische Verdrahtung der Einzelraumregelung noch nicht fertiggestellt ist. Bei der späteren Inbetriebnahme wird durch Anlegen der Betriebsspannung (länger als 6 min.) die „First-Open“-Funktion automatisch entriegelt und der Stellantrieb ist voll funktionsbereit.

Einsatzbereich:

Warmwasser-Heizungsanlagen
max. Druck: 10 bar
max. Temperatur: 110° C Dauertemperatur
130° C kurzzeitig

Wofür wird diese Anschlussarmatur mit Stellantrieb benötigt?

Sie dient als Multiblock-Anschlussarmatur für Heizkörper und ermöglicht in Verbindung mit dem integrierten Stellantrieb eine automatische Regelung über ein Raumthermostat.

Für welche Heizkörperanschlüsse ist die Armatur geeignet?

Sie ist für Heizkörper mit 1/2 Zoll Muffengewinde beziehungsweise 3/4 Zoll Außengewinde ausgelegt.

Welche Betriebsspannung hat der Stellantrieb?

Diese Ausführung hat einen Stellantrieb Alpha 5 mit 230 V Betriebsspannung.

Was ist im Lieferumfang enthalten?

Enthalten ist die Anschlussarmatur mit integriertem, voreinstellbarem Ventileinsatz sowie der Stellantrieb Alpha 5 mit Ventilanpassung VA80.

Was bedeutet First-Open-Funktion?

Der Stellantrieb ist ab Werk stromlos geöffnet, sodass die Heizung bereits in der Rohbauphase funktioniert, auch wenn die elektrische Verdrahtung noch nicht fertig ist.

Wie wird die First-Open-Funktion entriegelt?

Bei der späteren Inbetriebnahme wird sie durch Anlegen der Betriebsspannung für länger als 6 Minuten automatisch entriegelt.

Für welchen Betrieb ist die Armatur ausgelegt?

Sie ist für den Zweirohrbetrieb mit maximalem Druck von 10 bar und einer maximalen Temperatur von 110 Grad C ausgelegt.

Weicht die Farbe des Stellantriebs von der Designverkleidung ab?

Ja, der Stellantrieb Alpha 5 weicht farblich von der separat erhältlichen Designverkleidung ab.

Ist ein Raumthermostat im Lieferumfang enthalten?

Nein, ein passendes Raumthermostat zur Ansteuerung des Stellantriebs muss separat erworben werden.

Ist die Armatur für Ein- oder Zweirohrsysteme ausgelegt?

Sie ist für den Zweirohrbetrieb ausgelegt.

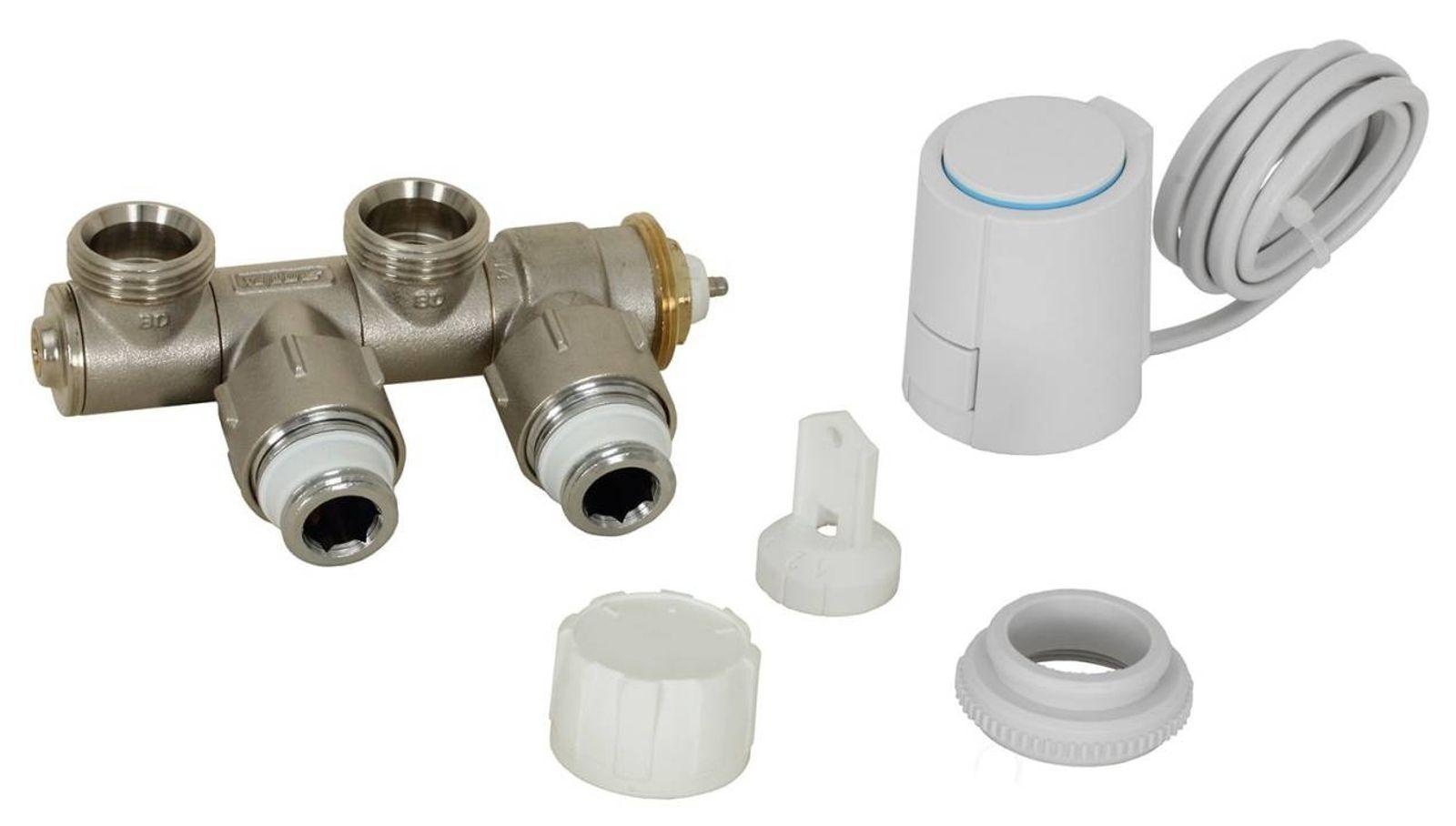

1 x Anschlussarmatur / Multiblock
1 x Stellantrieb Alpha 5
1 x Ventilanpassung VA80
1 x Einstellschlüssel
