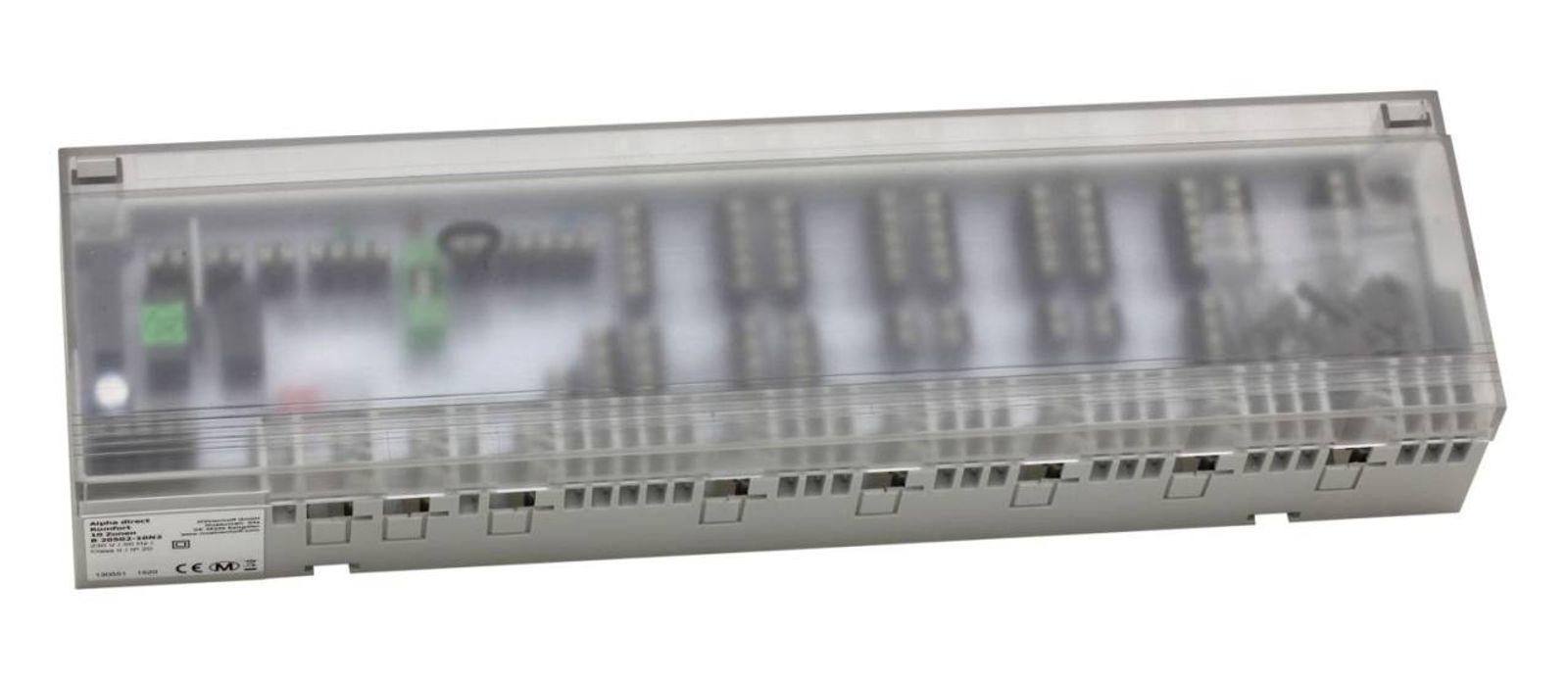

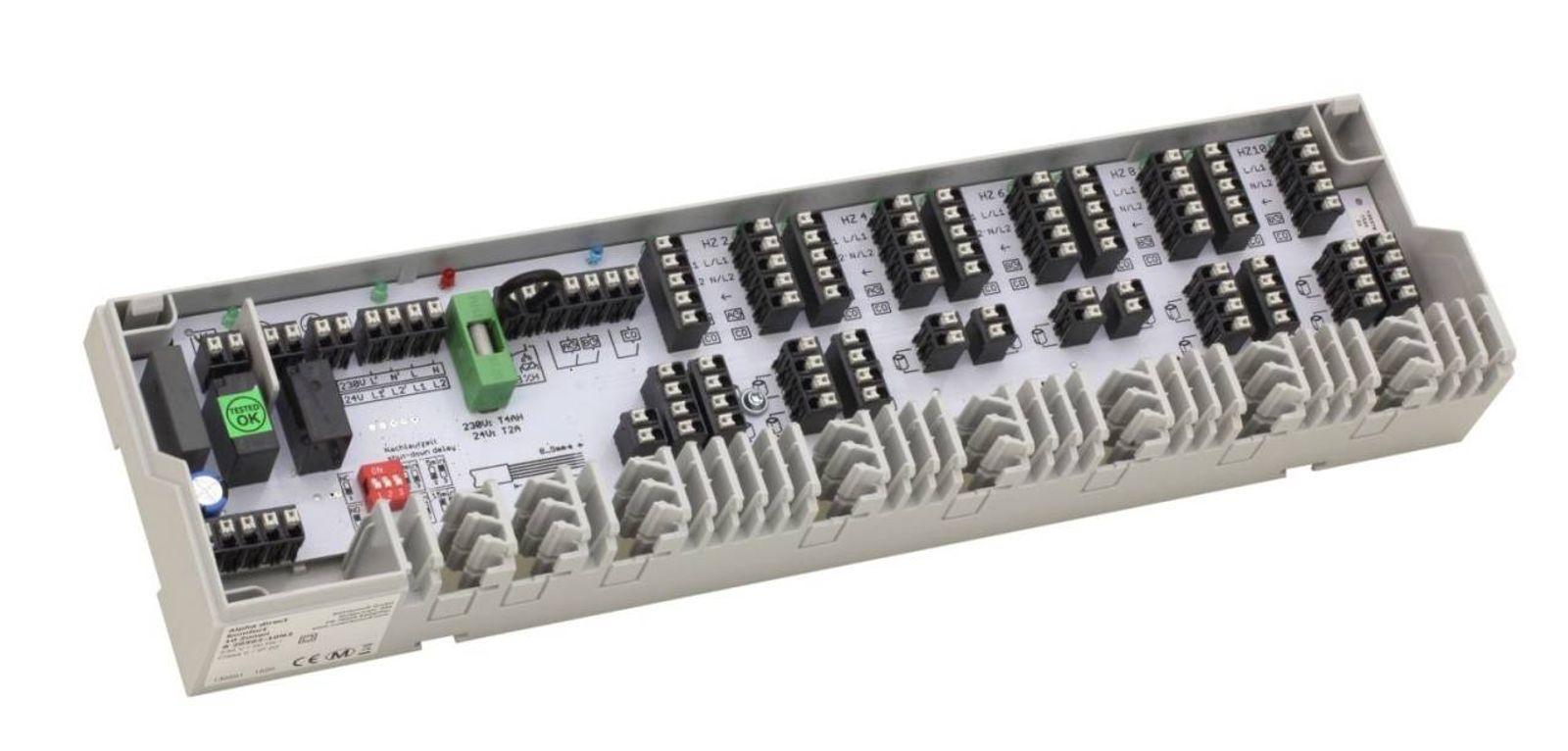

Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen
69,95 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 130551
- WEEE-NR
- DE64325155
- Lieferzeit
- 14 - 21 Werktage
Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen
Die Alpha Basis direct Komfort ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.
Leistungsmerkmale
- Einfache, intuitive Installation und Bedienung
- Hohe Funktionssicherheit
- Bis zu 18 Stellantriebe anschließbar
- Ausstattung für Heiz- und / oder Kühlsysteme
- Signalisierung des Status durch LEDs
- Erweiterte Pumpen- und Kesselsteuerung
- Bewährte Kabelführung und normenkonforme Zugentlastung
- Schraublose Klemmenanschlusstechnik
- Übersichtlich angeordnete Anschlussklemmen
- Wartungsfrei
Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?
| Standard | Standard Plus | Komfort | Control | |
| Absenkkanal | Ja | Ja | Ja | Ja |
| Heizfunktion | Ja | Ja | Ja | Ja |
| Kühlfunktion | Nein | Ja | Ja | Ja |
| Temperaturbegrenzer / Taupunktsensor | Nein | Ja | Ja | Ja |
| Wirksinn NC / NO | NC oder NO | NC | wählbar | wählbar |
| Integriertes Timermodul | Nein | Nein | Nein | Ja |
| Pumpen- / Kesselausgang | Nein | Nur Pumpe | Beides | Beides |
| LED-Statusanzeige | Nein | Nein | Ja | Ja |
- Typ: B 20502-10N2
- Betriebsart: Heizen / Kühlen
- Betriebsspannung: 230 V ±10 %, 50 Hz
- Spannungsversorgung: Eurostecker / externe Spannungsquelle
- Leistungsaufnahme im Leerlauf: < 1 W
- max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA
- Absicherung: T4AH
- max. Anzahl Regler: 10
- max. Anzahl Anschlussklemmen für Stellantriebe: 21
- max. Anzahl anschließbare Stellantriebe à 1 W: 18
- max. Nennlast aller Antriebe: 24 W
- Pumpenschaltung: Schließerkontakt (einpolig schaltend) / Direkter Anschluss über L / N möglich)
- Kesselschaltung: Schließerkontrakt (einpolig schaltend)
- Schaltleistung: 2 A, 200 VA induktiv
- Wirksinn: NC / NO (wählbar)
- Zulässige Umgebungstemperatur: 0 bis + 50 °C
- Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
- Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
- Schutzklasse: II
- Schutzart: IP 20
- Material: ABS
- Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
- Abmessungen: 90 x 326,5 x 52 mm
- Gewicht: 437 g
Was ist die Aufgabe der Anschlussleiste Alpha Basis direct Komfort?
Für wie viele Zonen ist diese Anschlussleiste ausgelegt?
Unterstützt die Komfort-Ausführung auch die Kühlfunktion?
Ist ein Temperaturbegrenzer oder Taupunktsensor anschließbar?
Kann ich an dieser Anschlussleiste eine Umwälzpumpe und einen Kessel anschließen?
Verfügt die Komfort-Anschlussleiste über eine integrierte Zeitschaltuhr?
Welchen Wirksinn unterstützt die Komfort-Anschlussleiste?
Wie erfolgt der elektrische Anschluss der Komponenten?
Ist die Installation auch für Einsteiger machbar?
Zeigt die Anschlussleiste den Betriebsstatus an?
Muss die Anschlussleiste regelmäßig gewartet werden?
Welche Komponenten kann ich mit dieser Anschlussleiste kombinieren?
Worin unterscheidet sich die Komfort- von der Control-Ausführung?
Ist die Anschlussleiste für Neubau und Modernisierung geeignet?
- 1x Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | Möhlenhoff GmbH |
|---|---|
| Eingetragener Handelsname | Möhlenhoff GmbH |
| Straße | Museumstrasse 54a |
| PLZ / Ort | 38229 Salzgitter |
| Land | Deutschland |
| Telefon | +49 53 41 / 8475-0 |
| kontakt@moehlenhoff.de |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!
Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
