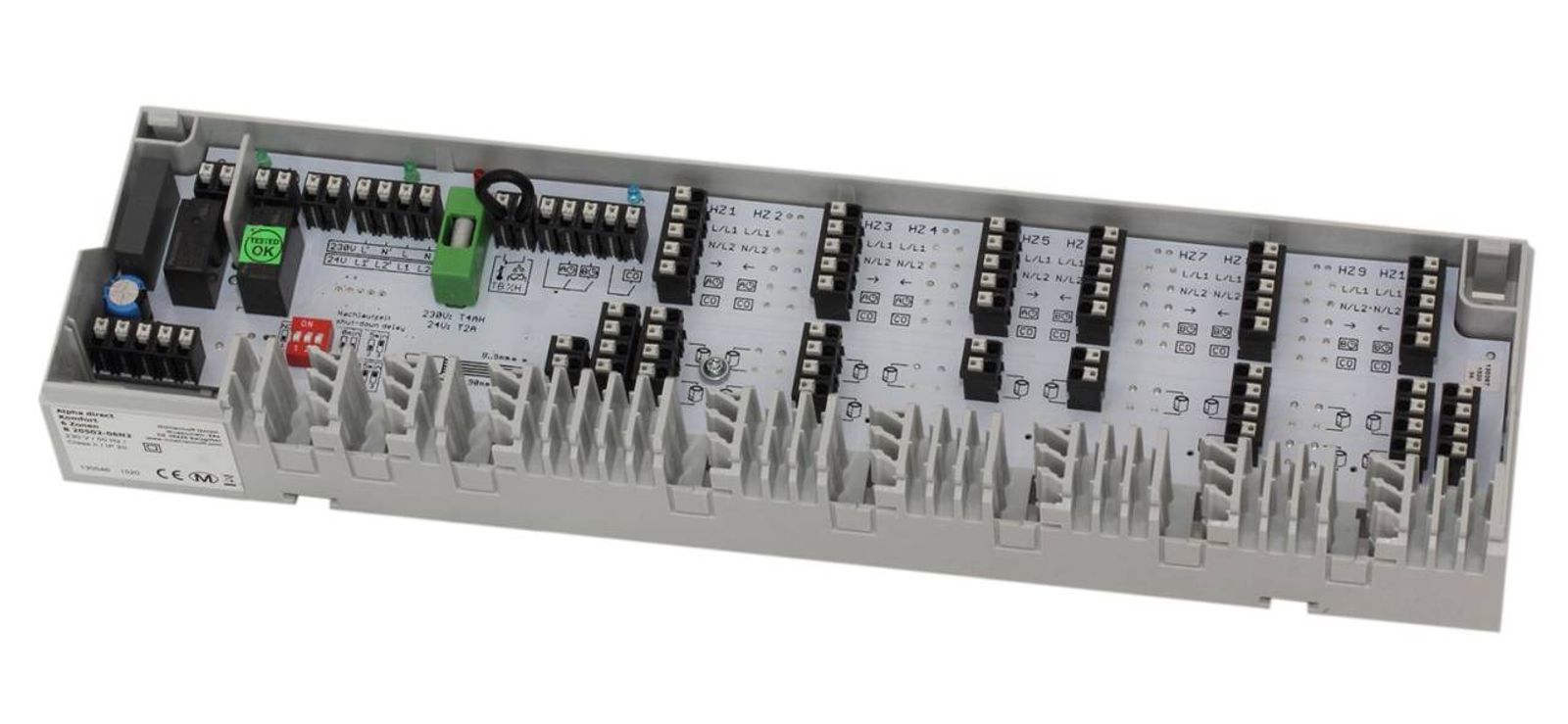

Anschlussleiste Alpha Basis direct Komfort 230 V für 6 Heiz- und Kühlzonen
62,03 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 130546
- WEEE-NR
- DE64325155
- Lieferzeit
- 1 - 3 Werktage
Anschlussleiste Alpha Basis direct Komfort 230 V für 6 Heiz- und Kühlzonen
Die Alpha Basis direct Komfort ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.
Leistungsmerkmale
- Einfache, intuitive Installation und Bedienung
- Hohe Funktionssicherheit
- Bis zu 15 Stellantriebe anschließbar
- Ausstattung für Heiz- und / oder Kühlsysteme
- Erweiterte Pumpen- und Kesselsteuerung
- Signalisierung des Status durch LEDs
- Bewährte Kabelführung und normenkonforme Zugentlastung
- Schraublose Klemmenanschlusstechnik
- Übersichtlich angeordnete Anschlussklemmen
- Wartungsfrei
Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?
| Standard | Standard Plus | Komfort | Control | |
| Absenkkanal | Ja | Ja | Ja | Ja |
| Heizfunktion | Ja | Ja | Ja | Ja |
| Kühlfunktion | Nein | Ja | Ja | Ja |
| Temperaturbegrenzer / Taupunktsensor | Nein | Ja | Ja | Ja |
| Wirksinn NC / NO | NC oder NO | NC | wählbar | wählbar |
| Integriertes Timermodul | Nein | Nein | Nein | Ja |
| Pumpen- / Kesselausgang | Nein | Nur Pumpe | Beides | Beides |
| LED-Statusanzeige | Nein | Nein | Ja | Ja |
- Typ: B 40502-06N2
- Betriebsart: Heizen / Kühlen
- Betriebsspannung: 230 V ±10 %, 50 Hz
- Spannungsversorgung: Eurostecker / externe Spannungsquelle
- Leistungsaufnahme im Leerlauf: < 1 W
- max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA
- Absicherung: T4AH
- max. Anzahl Regler: 6
- max. Anzahl Anschlussklemmen für Stellantriebe: 15
- max. Anzahl anschließbare Stellantriebe à 1 W: 15
- max. Nennlast aller Antriebe: 24 W
- Pumpenschaltung: Schließerkontakt (einpolig schaltend) / Direkter Anschluss über L / N möglich)
- Kesselschaltung: Schließerkontrakt (einpolig schaltend)
- Schaltleistung: 2 A, 200 VA induktiv
- Wirksinn: NC / NO (wählbar)
- Zulässige Umgebungstemperatur: 0 bis + 50 °C
- Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
- Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
- Schutzklasse: II
- Schutzart: IP 20
- Material: ABS

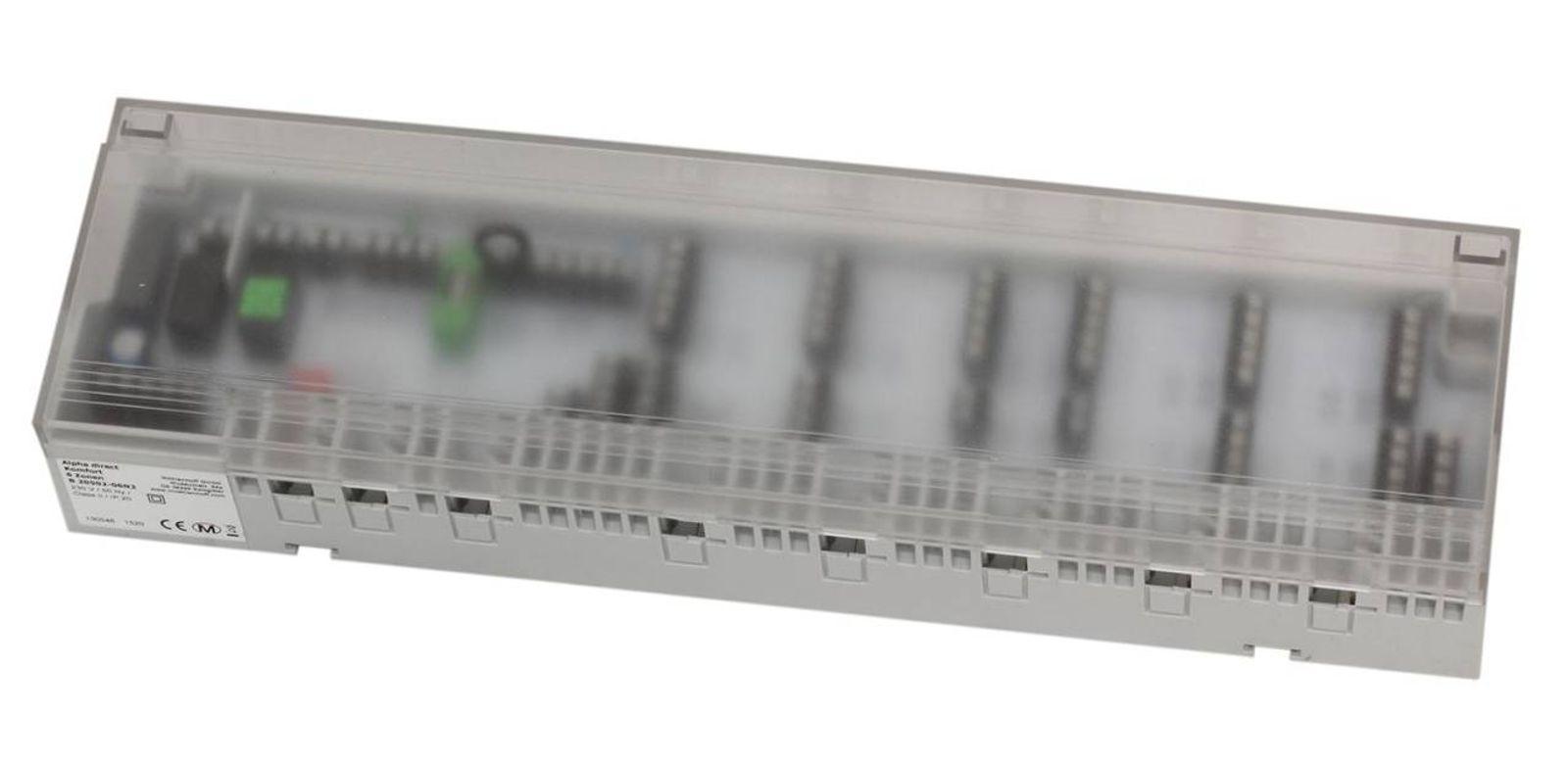

- Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
- Abmessungen: 90 x 326,5 x 52 mm
- Gewicht: 410 g
Was ist die Anschlussleiste Alpha Basis direct Komfort und wofür wird sie verwendet?
Wie viele Heizzonen und Stellantriebe unterstützt diese Anschlussleiste?
Ist diese Anschlussleiste für Kühlanwendungen geeignet?
Was unterscheidet die Komfort-Ausführung von der Standard-Ausführung?
Was unterscheidet die Komfort-Ausführung von der Standard Plus-Ausführung?
Was bietet die Control-Ausführung zusätzlich gegenüber der Komfort-Ausführung?
Was zeigen die LEDs an der Anschlussleiste an?
Kann sowohl eine Pumpe als auch ein Kessel angesteuert werden?
Ist der Wirksinn (NC/NO) der Anschlussleiste einstellbar?
Welche Betriebsspannung und Leistungsaufnahme hat die Anschlussleiste?
Wie erfolgt die Spannungsversorgung der Anschlussleiste?
Welche Abmessungen und welches Gewicht hat die Anschlussleiste?
Wie wird die Anschlussleiste montiert?
Welche Schutzart und Schutzklasse hat das Gerät?
Benötigt die Anschlussleiste im Betrieb Wartung?
Muss die Installation von einer Elektrofachkraft durchgeführt werden?
Was gehört zum Lieferumfang?
- 1x Anschlussleiste Alpha Basis direct Komfort 230 V für 6 Heiz- und Kühlzonen
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | Möhlenhoff GmbH |
|---|---|
| Eingetragener Handelsname | Möhlenhoff GmbH |
| Straße | Museumstrasse 54a |
| PLZ / Ort | 38229 Salzgitter |
| Land | Deutschland |
| Telefon | +49 53 41 / 8475-0 |
| kontakt@moehlenhoff.de |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!
Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
