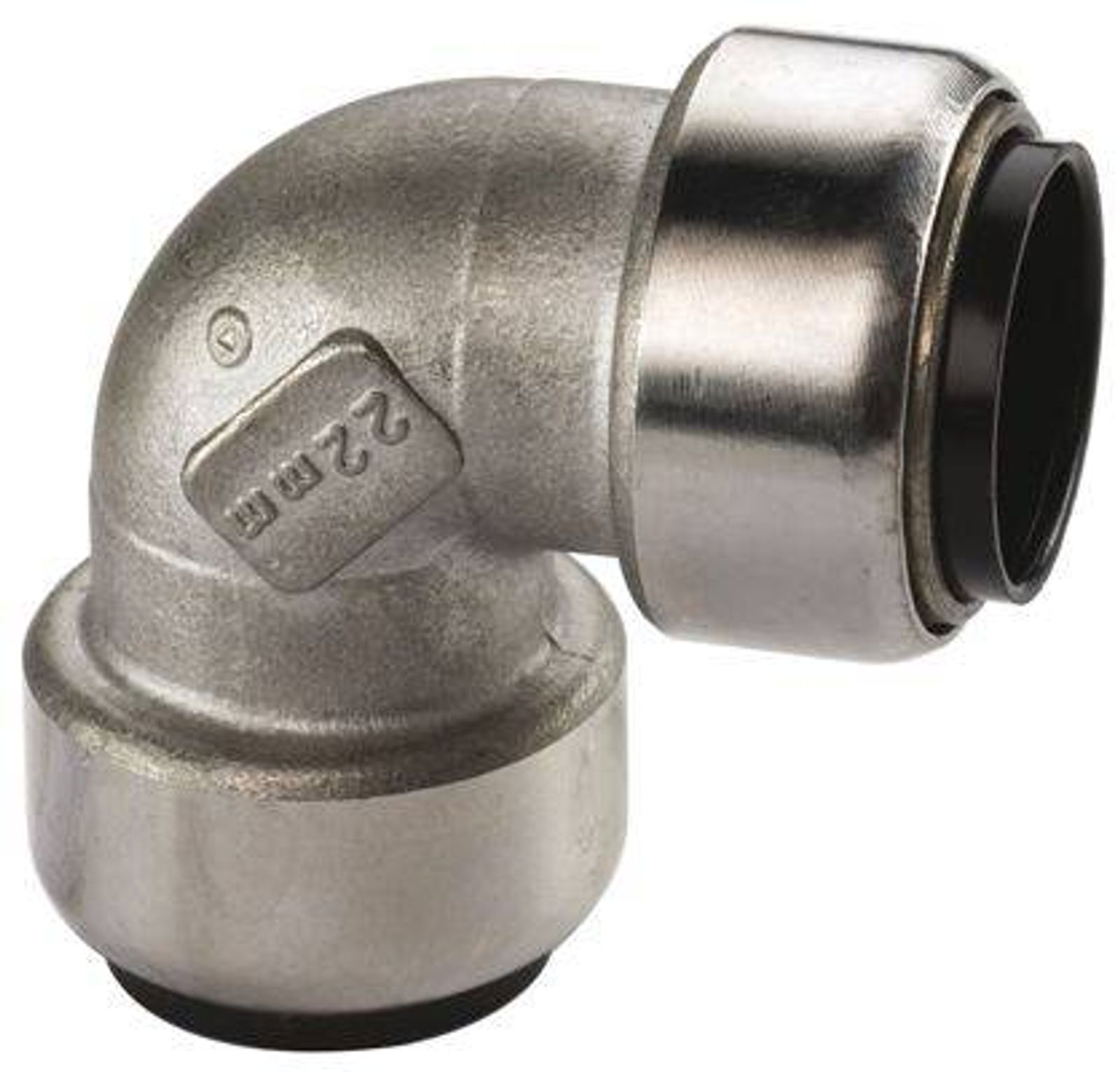

Edelstahl Steckfitting Tectite Winkel 90° 22 mm innen-innen lösbar DVGW

Name: Edelstahl Steckfitting Tectite Winkel 90° 22 mm innen-innen lösbar DVGW
Brand: Seppelfricke
SKU: TS09022
Price: 14.67 EUR
Availability: InStock

Steckfitting Tectite Winkel 90 Grad, 22 mm Durchmesser, aus Edelstahl. Mit lösbaren Innensteckenden und einem eingelegten EPDM-Dichtring. Für eine schnelle und werkzeuglose Rohrinstallation.

14,67 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: TS09022
Lieferzeit: 1 - 3 Werktage

Steckfitting Tectite Winkel 90 Grad 22 mm mit Innen-/Innensteckende lösbar, aus Edelstahl 1.4401 mit werkseitig eingelegtem EPDM-Dichtring

Das seit Jahren im Markt vielfach bewährte Tectite-System wurde für eine einfache, effiziente und sichere Installation entwickelt.
Der Fitting wird, nach dem Entgraten des Rohres, mit einer leichten Drehbewegung auf das Rohr gesteckt. Nach dem deutlich hörbaren „Klick" ist eine dauerhaft dichte Verbindung nach DIN 1988 hergestellt.
Die so hergestellte Systemverbindung kann aufgrund der millionenfach nachgewiesenen Sicherheit problemlos auch unter Putz verlegt werden.
Tectite Steckfittings können mit einem Demontageclip bzw. Demontagewerkzeug wieder vom Rohr gelöst und vielfach wieder verwendet werden.

Produktmerkmale:

DVGW zugelassen für Trinkwasser
Dauerhaft dicht ohne Verpressen
Kosteneinsparung durch schnelle Montage (Arbeitszeitersparnis bis zu 70 Prozent)
Keine teuren Presswerkzeuge erforderlich, daher keine Wartungsintervalle
Keine Konturverwechslung möglich
Technische Kontrolle (undicht bevor das Rohr nicht richtig zusammengesteckt ist)
Akustische Kontrolle, deutlich hörbarer Klick, wenn das Rohr auf den Rohranschlag trifft
Saubere und geräuscharme Montage
Installation auch bei beengten Platzverhältnissen
Einsatz auch unter Putz möglich
Auszugskräfte weit über den Anforderungen der DVGW-Norm
Lösbare Fittings können wiederverwendet werden (Demontagewerkzeug notwendig)

Dimension Anschlüsse: 22 mm innen, 22 mm innen steckbar

Verwendbare Rohrarten: Edelstahl (DVGW Arbeitsblatt GW 541), Kupfer (DVGW Arbeitsblatt GW 392), C-Stahl DIN EN 10305-3

Einsatzbereich: Trinkwasser, Heizung, Industrieanlagen, Kühlung, Druckluft

Wozu dient dieser 90°-Winkel?

Er verbindet zwei Rohrenden mit 22 mm im 90°-Winkel und ändert damit die Verlegerichtung der Leitung, ohne dass gebogen oder gelötet werden muss.

Was bedeutet die Angabe innen/innen bei diesem Winkel?

Beide Enden sind als Steckmuffe (Innensteckende) ausgeführt, sodass auf jeder Seite ein Rohrende eingesteckt wird.

Aus welchem Material besteht dieser 90°-Winkel 22 mm?

Dieser 90°-Winkel 22 mm besteht aus Edelstahl 1.4401 mit werkseitig eingelegtem EPDM-Dichtring.

Wie funktioniert die Montage eines Steckfittings?

Das Rohrende wird auf Länge geschnitten sowie innen und außen entgratet und anschließend mit einer leichten Drehbewegung bis zum Anschlag in den Fitting gesteckt. Ein deutlich hörbares "Klick" zeigt an, dass die Steckverbindung sitzt.

Welches Werkzeug wird für die Montage benötigt?

Für die Montage selbst reichen ein Rohrschneider und ein Entgrater. Ein Pressgerät, eine Lötlampe oder Schraubwerkzeug sind nicht notwendig.

Mit welchen Rohren ist der Fitting kompatibel?

Er eignet sich für Edelstahlrohr nach DVGW-Arbeitsblatt GW 541, Kupferrohr nach DVGW-Arbeitsblatt GW 392 oder C-Stahlrohr nach DIN EN 10305-3 in der passenden Dimension.

Ist der Fitting für Trinkwasser zugelassen?

Ja, DVGW-geprüft und für Trinkwasserinstallationen nach DIN 1988 zugelassen.

In welchen Bereichen kann der Fitting eingesetzt werden?

Typische Einsatzgebiete sind Trinkwasserinstallationen, Heizungsanlagen, Industrieanlagen, Kühlsysteme sowie Druckluftanlagen.

Kann die Verbindung unter Putz verlegt werden?

Ja. Da die Steckverbindung dauerhaft dicht nach DIN 1988 ist, darf sie auch unter Putz oder im Estrich installiert werden.

Wie muss das Rohr vor dem Einstecken vorbereitet werden?

Es genügt, das Rohr rechtwinklig abzulängen und innen sowie außen sorgfältig zu entgraten. Verunreinigungen an der Rohroberfläche sollten vor dem Einstecken entfernt werden.

Ist die Verbindung sofort nach der Montage belastbar?

Ja, sobald das Rohr vollständig und korrekt in den Fitting eingesteckt ist, ist die Verbindung ohne weitere Wartezeit einsatzbereit.

Lässt sich der Fitting nach der Montage wieder lösen?

Ja. Lösbare Tectite-Steckfittings lassen sich mit dem passenden Demontageclip beziehungsweise Demontagewerkzeug wieder vom Rohr trennen und mehrfach neu verwenden.

Ist der Winkel nach der Montage noch drehbar?

Ja, bis zur endgültigen Fixierung lässt sich der Winkel noch ausrichten, was das Anpassen an die Rohrführung erleichtert.

Worin unterscheidet sich diese Verbindung von einer gelöteten Verbindung?

Anders als beim Löten ist keine offene Flamme und kein Lot notwendig. Die Steckverbindung spart gegenüber dem Löten bis zu 85 % Arbeitszeit und schließt klassische Lötfehler aus.

Woran erkennt man, dass die Verbindung richtig sitzt?

Ein deutlich hörbares "Klick" beim Einstecken zeigt an, dass das Rohr den Dichtring vollständig passiert hat und die Verbindung dicht ist. Vor dem Erreichen dieses Klicks ist die Verbindung noch nicht dicht.

Was ist bei der Montage aus Sicherheitsgründen zu beachten?

Alle Warn- und Sicherheitshinweise auf dem Produkt, der Verpackung und in der Anleitung sollten unbedingt befolgt werden. Montage, Erstinbetriebnahme, Inspektion und Instandsetzung sollten den Herstellervorgaben entsprechend und, wo angegeben, nur von autorisiertem Fachpersonal durchgeführt werden.
