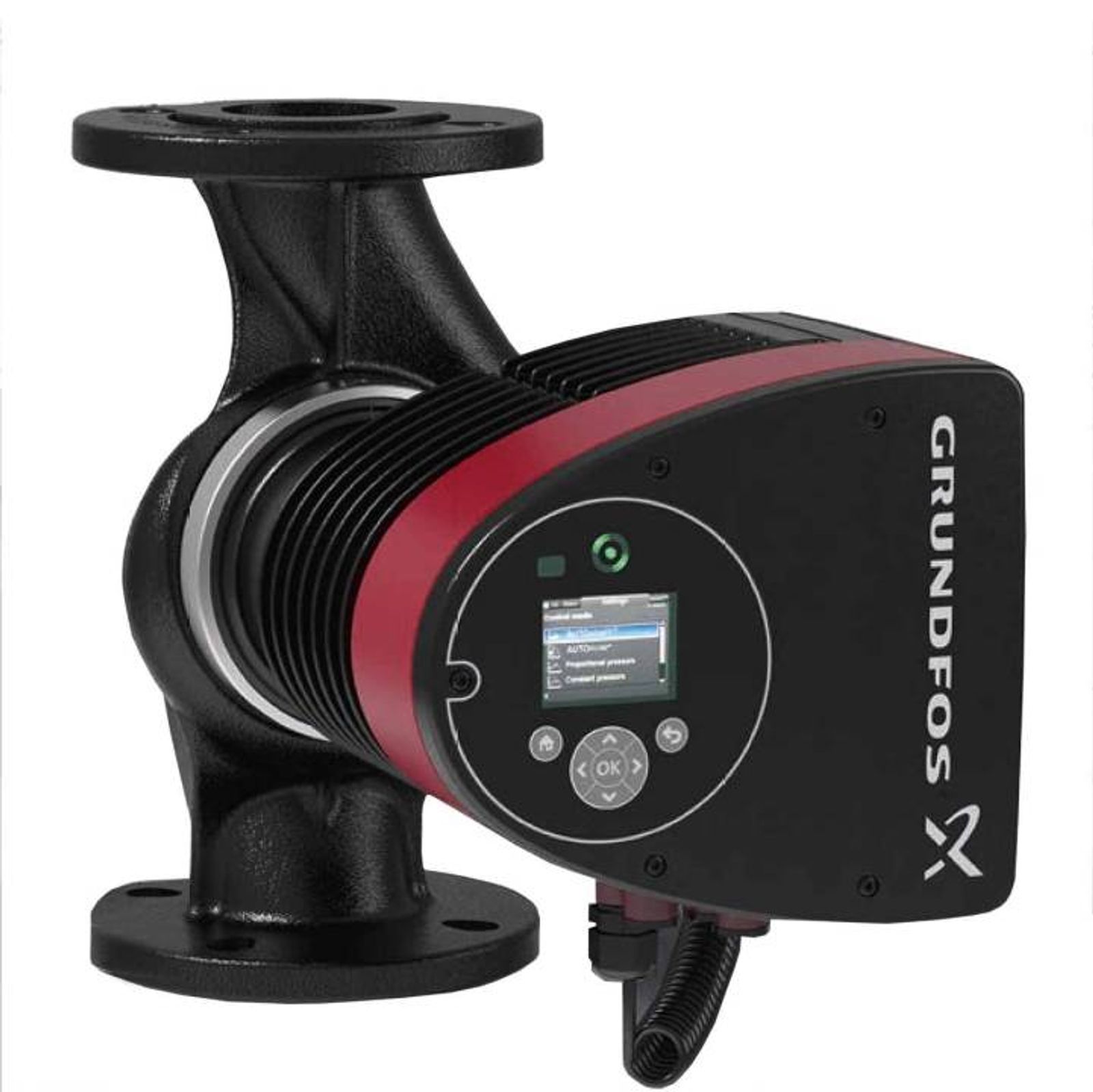

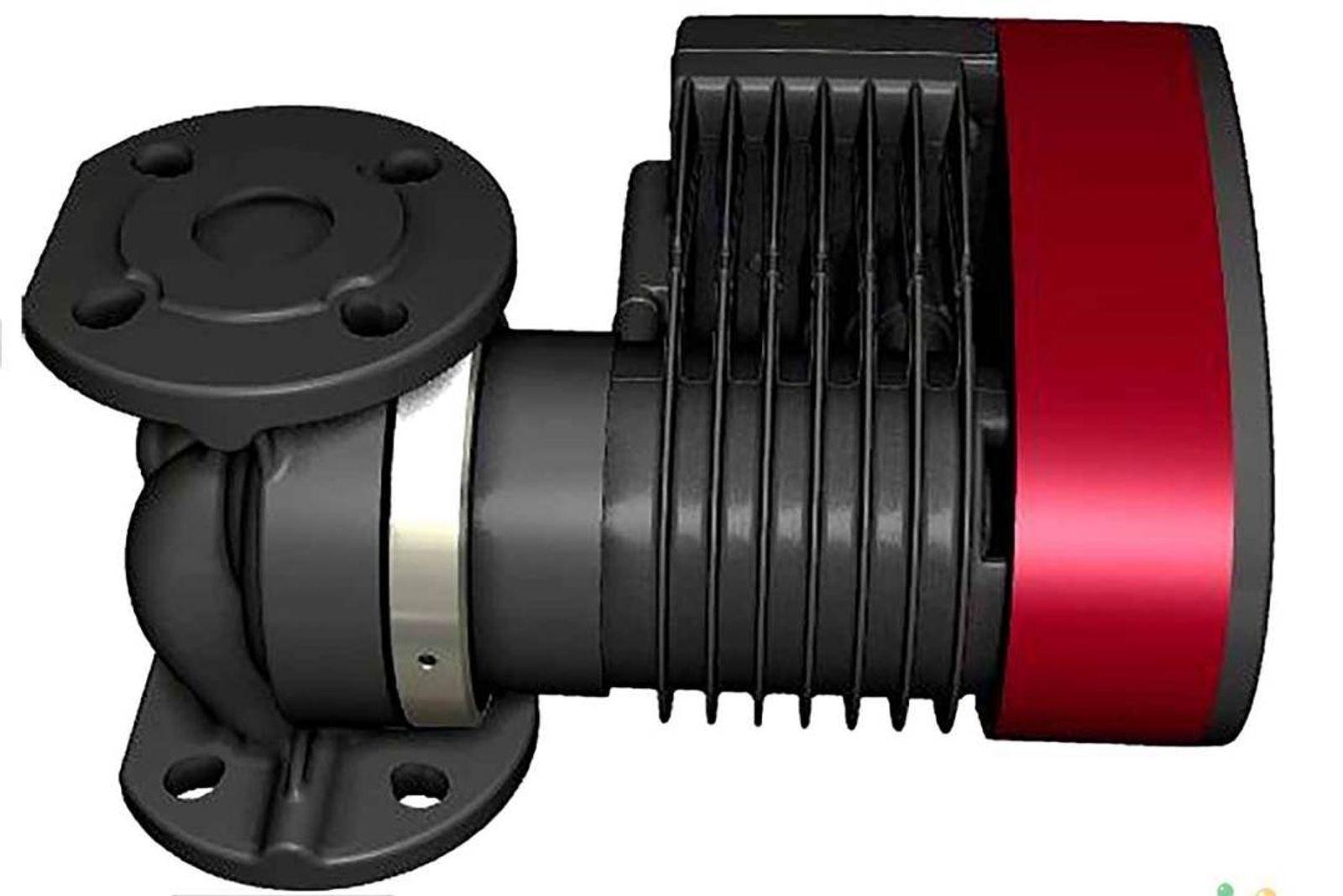

Grundfos Hocheffizienz-Umwälzpumpe Magna3 F 40-100 220 mm 97924648

Grundfos Hocheffizienz-Umwälzpumpe Magna3 F 40-100 220 mm 97924648

Name: Grundfos Hocheffizienz-Umwälzpumpe Magna3 F 40-100 220 mm 97924648
Brand: Grundfos
SKU: 97924648
Price: 1535.1 EUR
Availability: LimitedAvailability

Grundfos Hocheffizienz-Umwälzpumpe Magna3 F 40-100 220 mm - die starke Pumpe für Gewerbe und größere Wohnprojekte.

1.535,10 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Grundfos Go Garantie (PDF)

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 97924648
WEEE-NR: DE58075890
Lieferzeit: 3 - 5 Werktage

Elektronisch geregelte Hocheffizienz-Nassläuferpumpe Grundfos Magna3 F 40-100 220 mm

Deutsche Fachhandelsware

Funktionen und Eigenschaften:

Einzelpumpe oder Doppelpumpe (D)
Hocheffizienz-EC-Permanentmagnet-Motortechnologie
Energieeffizienzindex (EEI) ≤ 0.19
Regelungsarten: Konstantdruck / Festdrehzahl / Proportionaldruck / Konstanttemperatur
Integrierter Motorvollschutz

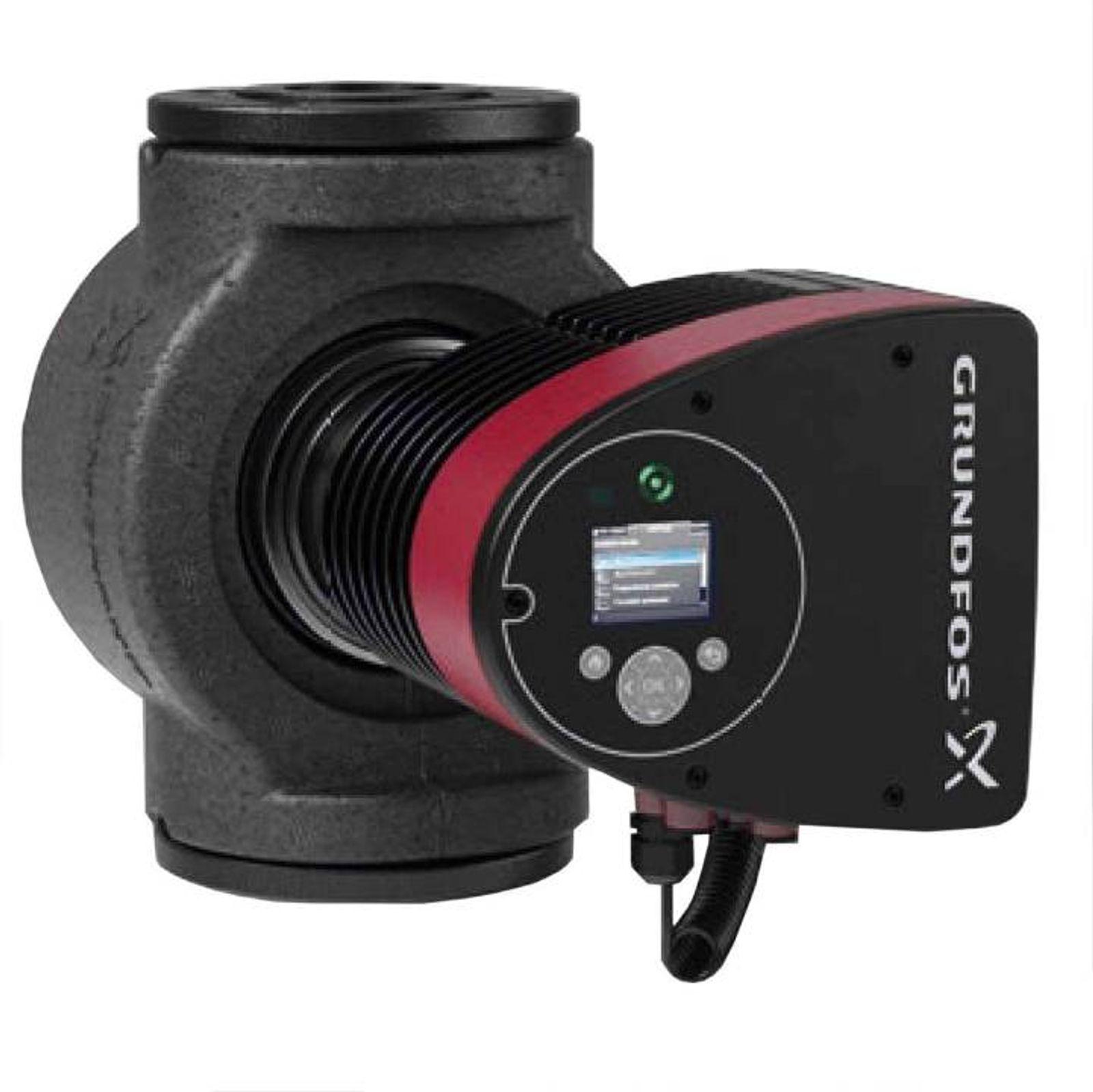

Wärmedämmschalen gemäß EnEV im Lieferumfang (nur bei Einzelpumpen)
Automatische Sollwerteinstellung durch AutoAdapt-Funktion
Integrierter Trockenlaufschutz
Einstellbare Volumenstrombegrenzung durch FlowLimit-Funktion
Integrierte Wärmemengenerfassung
Anbindung an die Gebäudeleittechnik durch Einsteckmodule im Klemmenkasten
Betriebs- und Störmeldung
Kommunikationsmöglichkeiten analog/digital: 2xDO / 3xDI / 1xAI
Erfassung der Betriebshistorie
Bedienung über TFT-Display und Softtouch-Tastatur
Automatische Sollwerteinstellung inkl. Volumenstrombegrenzung durch FlowAdapt-Funktion
Einstell- und Auslesemöglichkeiten mittels optionalem Diagnose- und Fernbediengerät Grundfos GO
Betriebsarten Doppelpumpen: Wechsel/Reserve/Parallel
Kommunikation Pumpenköpfe einer Doppelpumpe oder von 2 Einzelpumpen drahtlos

Technische Daten
Maximale Förderhöhe	100 dm
Temperaturklasse	110
Prüfkennzeichen auf dem Typenschild	CE,VDE
Modell	B
Werkstoffe
Pumpengehäuse	Grauguß
Pumpengehäuse	EN-GJL-250
Pumpengehäuse	ASTM A48-250B
Laufrad	PES mit 30 % Glasfaseranteil
Installation
Umgebungstemperatur	0 .. 40 °C
Max. Betriebsdruck	10 bar
Anschluss	DIN
Nennweite	DN 40
Nenndruck (bar)	PN6/10

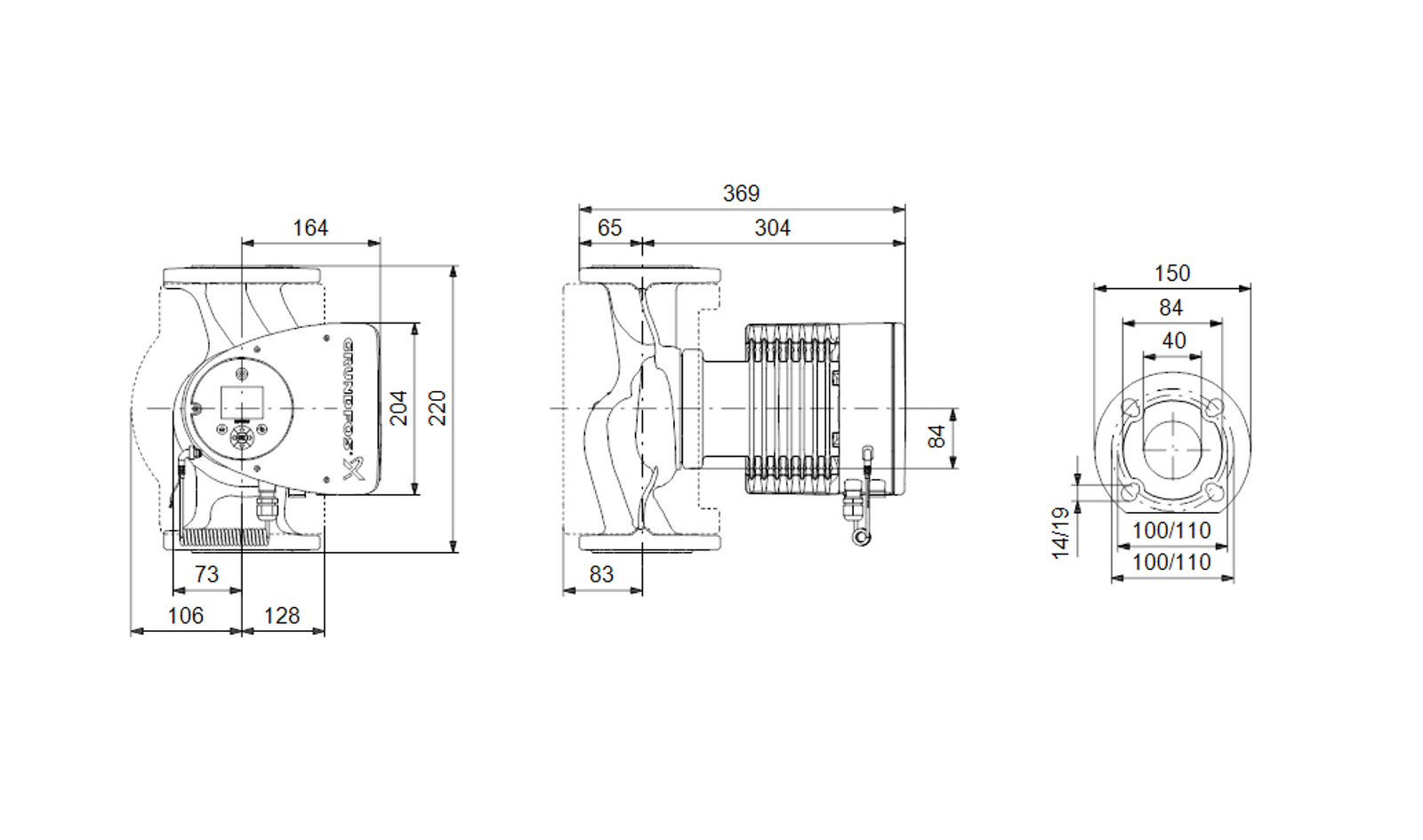

Einbaulänge	220 mm
Fördermedium
Medientemperaturbereich	-10 .. 110 °C
Medientemperatur	60 °C
Dichte	983.2 kg/m³
Elektrische Daten
Leistungsaufnahme P1	18 .. 348 W
Netzfrequenz	50 Hz
Nennspannung	1 x 230 V
Maximale Stromaufnahme	0.2 .. 1.5 A
Schutzart (gemäß IEC 34-5)	X4D
Isolationsklasse (IEC 85)	F
Sonstiges
Kennzeichnung	Grundfos blueflux
Energie (EEI)	0.19
Nettogewicht	16.4 kg
Bruttogewicht	18.1 kg
Versandvolumen	0.04 m³
Verkaufsregion	D

Hocheffizienz-Flanschpumpe für die Heizung
Elektronisch geregelt und energiesparend
Als Nassläuferpumpe mit Flanschanschluss
In der Baulänge 220 mm in der Ausführung Magna3-F 40-100
Für den sparsamen Umwälzbetrieb

Wofür wird die Grundfos Magna3 F 40-100 eingesetzt?

Die Magna3 F 40-100 ist eine elektronisch geregelte Hocheffizienz-Umwälzpumpe für den Einsatz in Heizungs-, Klima- und Kälteanlagen, etwa in gewerblichen Gebäuden oder größeren Wohnprojekten, wo sie das Heizungswasser durch das Rohrnetz zirkulieren lässt.

Was bedeutet "Nassläuferpumpe" und warum ist das ein Vorteil?

Bei einer Nassläuferpumpe schmiert und kühlt das Fördermedium selbst den Rotor. Dadurch werden weder eine Gleitringdichtung noch eine separate Schmierung benötigt, was den Wartungsaufwand reduziert und die Lebensdauer der Pumpe erhöht.

Welchen Energieeffizienzindex (EEI) hat diese Pumpe?

Die Pumpe erreicht einen Energieeffizienzindex (EEI) von ≤ 0,19 und liegt damit deutlich unter dem von der EU-Ökodesign-Richtlinie geforderten Grenzwert von 0,27 für Umwälzpumpen.

Was bewirkt die AutoAdapt-Funktion?

AutoAdapt überprüft laufend die tatsächlichen Anlagenverhältnisse und passt die Proportionaldruck-Kennlinie automatisch an den optimalen Betriebspunkt an, ohne dass eine manuelle Einstellung durch eine Fachkraft nötig ist.

Was ist der Unterschied zwischen AutoAdapt und FlowAdapt?

FlowAdapt kombiniert die AutoAdapt-Regelung mit der FlowLimit-Funktion: Die Pumpe passt sich wie bei AutoAdapt automatisch an, begrenzt dabei aber zusätzlich den maximalen Förderstrom auf einen einstellbaren Wert.

Wofür dient die FlowLimit-Funktion?

Die FlowLimit-Funktion begrenzt den maximalen Förderstrom der Pumpe auf einen einstellbaren Wert zwischen 25 und 90 Prozent des maximalen Förderstroms (Qmax), wodurch sich in vielen Anlagen der Einbau zusätzlicher Strangregulierventile erübrigt.

Welche Regelungsarten unterstützt die Magna3?

Die Magna3 unterstützt die Regelungsarten Konstantdruck, Festdrehzahl (Konstantkennlinie), Proportionaldruck sowie Konstanttemperatur, sodass sie sich an unterschiedliche Anlagentypen anpassen lässt.

Welche maximale Förderhöhe erreicht die Pumpe?

Die maximale Förderhöhe dieser Ausführung liegt bei 100 dm, also 10 Metern.

Für welchen Nennweitenanschluss und welche Einbaulänge ist die Pumpe ausgelegt?

Die Pumpe ist für einen Anschluss mit Nennweite DN 40 und eine Einbaulänge von 220 mm ausgelegt, mit einem Nenndruck von PN6/10.

In welchem Temperaturbereich darf das Fördermedium liegen?

Das Fördermedium darf eine Temperatur zwischen -10 °C und 110 °C aufweisen; die typische Auslegungs-Medientemperatur liegt bei 60 °C.

Welchem maximalen Betriebsdruck hält die Pumpe stand?

Die Pumpe ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Kann die Pumpe auch als Doppelpumpe betrieben werden?

Ja, die Magna3 F 40-100 ist auch als Doppelpumpenausführung (D) erhältlich und unterstützt dann die Betriebsarten Wechselbetrieb, Reservebetrieb und Parallelbetrieb.

Was bedeutet die integrierte Wärmemengenerfassung?

Die integrierte Wärmemengenerfassung nutzt einen kombinierten Differenzdruck-/Temperatursensor der Pumpe, um in Verbindung mit einem zusätzlichen externen Temperaturfühler die tatsächlich abgegebene Wärmemenge der Anlage zu ermitteln.

Wie erfolgt die Bedienung und Einstellung der Pumpe?

Die Pumpe wird über ein TFT-Display mit Softtouch-Tastatur direkt am Gerät bedient. Zusätzlich lassen sich Einstellungen und Betriebsdaten optional über das Diagnose- und Fernbediengerät Grundfos GO auslesen und anpassen.

Ist die Pumpe für explosive oder brennbare Medien geeignet?

Nein, das Fördern von leicht entzündlichen oder explosiven Medien wie Benzin oder Petroleum ist mit dieser Pumpe ausdrücklich untersagt, da hierbei Lebensgefahr durch Explosion besteht.

Aus welchen Materialien bestehen Pumpengehäuse und Laufrad?

Das Pumpengehäuse besteht aus Grauguss der Sorte EN-GJL-250 (ASTM A48-250B), das Laufrad aus einem glasfaserverstärkten Kunststoff (PES) mit 30 % Glasfaseranteil.

Welches Gewicht hat die Pumpe?

Die Pumpe wiegt netto 16,4 kg und brutto inklusive Verpackung 18,1 kg.

Was ist im Lieferumfang enthalten?

Im Lieferumfang enthalten ist die Grundfos Hocheffizienz-Umwälzpumpe Magna3 F 40-100 220 mm; bei Einzelpumpen liegen zudem Wärmedämmschalen gemäß EnEV bei.

1x Grundfos Hocheffizienz-Umwälzpumpe Magna3 F 40-100 220 mm 97924648

EU-Verantwortlicher Kontakt gemäß GPSR

Hersteller	Grundfos
Eingetragener Handelsname	Grundfos GmbH
Straße	Schlüterstraße 33
PLZ / Ort	40699 Erkrath
Land	Deutschland
Telefon	+49 211 929 69 0
E-Mail	infoservice@grundfos.com

Installations- & Warnhinweise

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!

WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.

Sicherheits- und Warnhinweise beachten.
Lebensgefahr! Explosionsgefahr beim Fördern von explosiven Fördermedien (wie Benzin, Petroleum, ...)! Das Fördern von leicht entzündlichen und explosiven Medien ist strengstens verboten.
