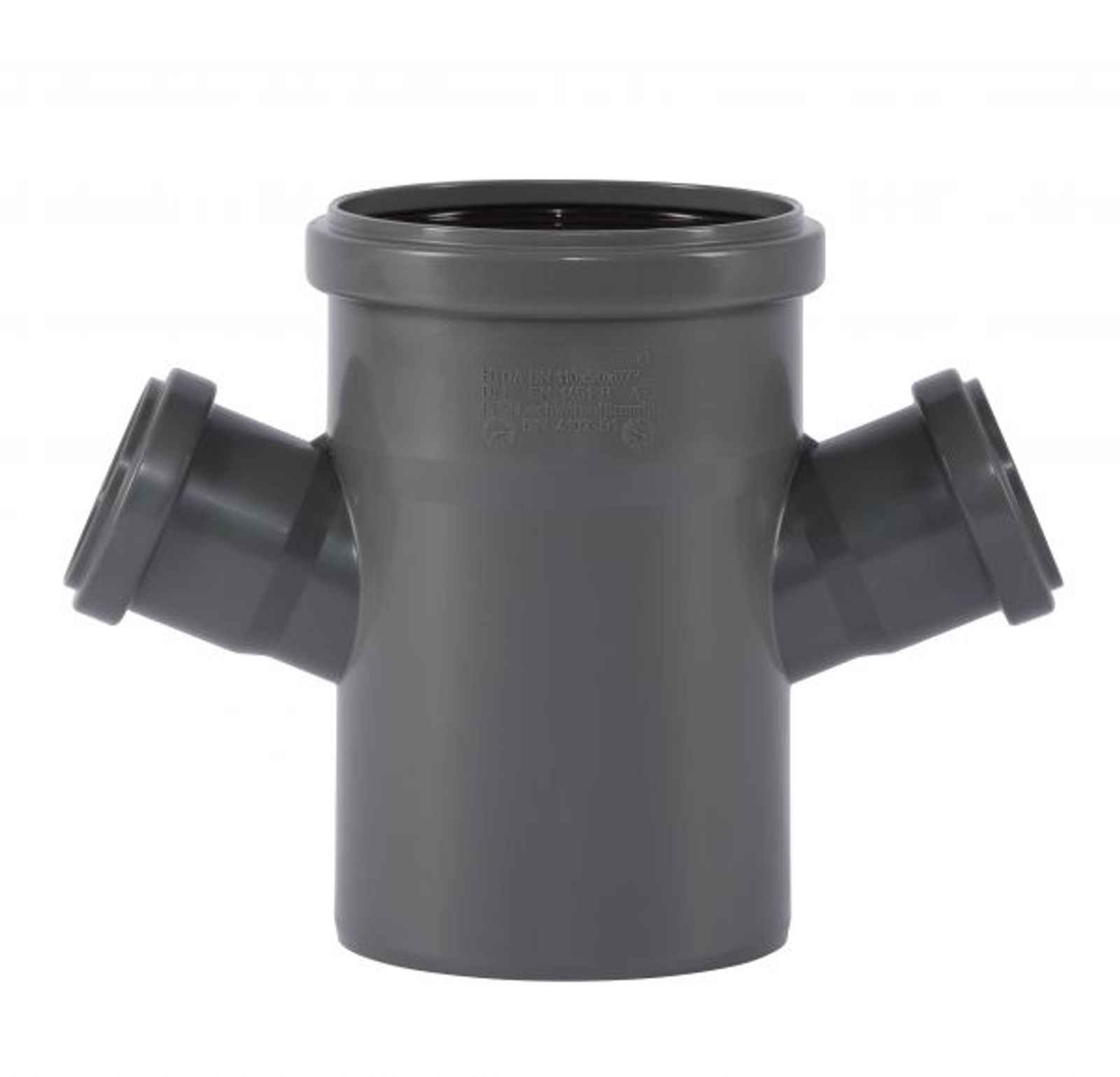

HTsafeDA Doppelabzweig DN 110/50/50 67,5 Grad

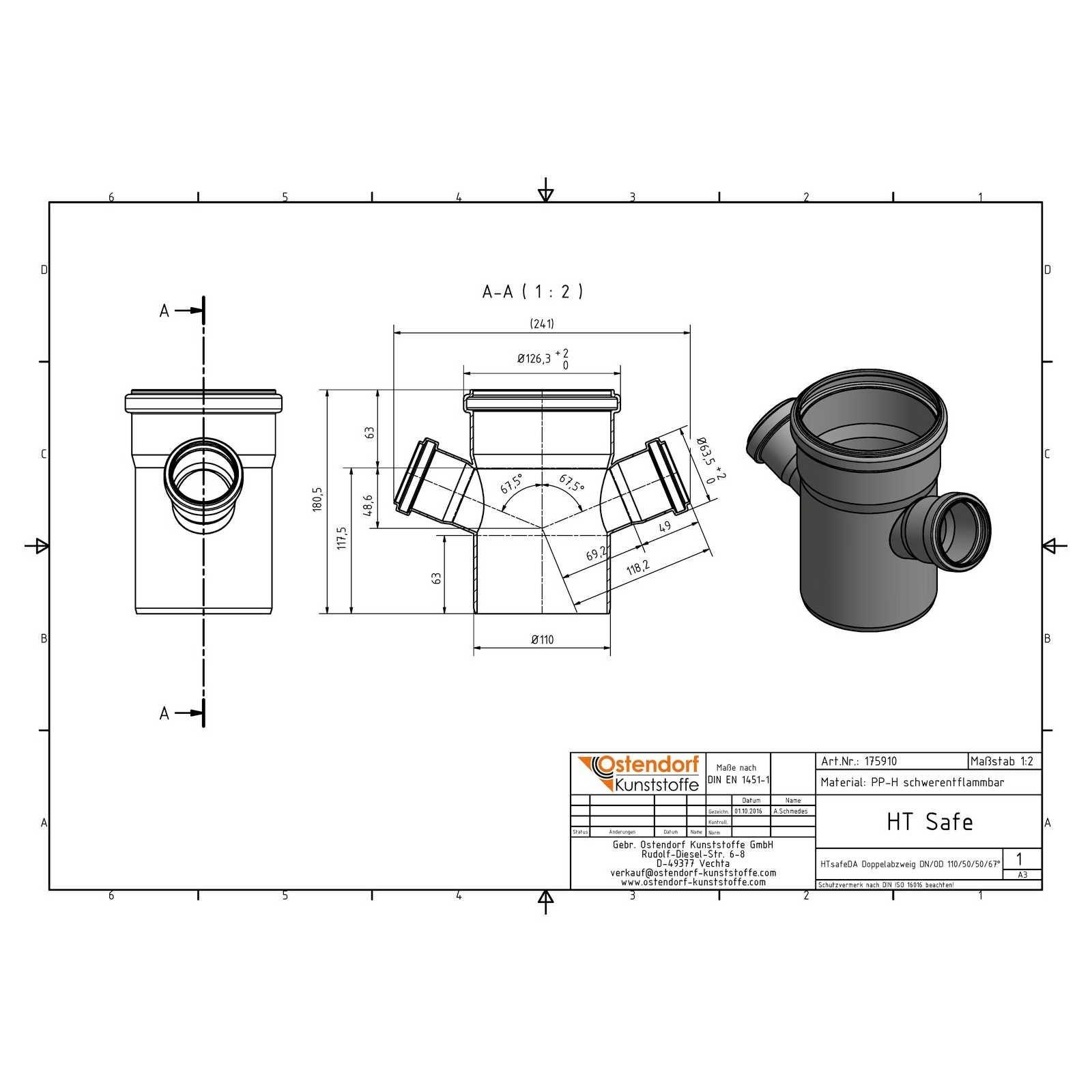

HTsafeDA Doppelabzweig DN 110/50/50 67,5 Grad – Bild 2 von 2

HTsafeDA Doppelabzweig DN 110/50/50 67,5 Grad

Name: HTsafeDA Doppelabzweig DN 110/50/50 67,5 Grad
Brand: Ostendorf Kunststoffe GmbH
SKU: 175910
Price: 7.1 EUR
Availability: InStock

Sanitär-Installationen leicht gemacht: Mit dem Ostendorf HTsafeDA Doppelabzweig DN 110/50/50 67,5 Grad - für einen besonders platz- und zeitsparenden Einbau.

7,10 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 175910
Lieferzeit: 1 - 3 Werktage

HTsafeDA Doppelabzweig DN 110/50/50 67,5 Grad

Anwendungsgebiete:

Entwässerung innerhalb von Gebäuden als:

Schmutzwasserleitung
Regenwasserleitung
Lüftungsleitung

Eigenschaften und Vorteile:

Patentierte 3-fach-Dichtlippe
Einfacher zu stecken und sicherer
Glattere Innenwand
Deutlich leiser als Standard-HT
schwer entflammbar gemäß DIN 4102 (B 1) und DIN EN 1451-1
Schlagfähige Funktionsfarbe RAL 7043
Schallschutzprüfung nach DIN EN 14366

Ostendorf HT Safe ist ein Abwasserrohrsystem aus Polypropylen gemäß DIN EN 1451-1 bestehend aus Rohren und Formstücken der Abmessungen DN/OD 32 bis DN/OD 160.

Geeignet zur Entwässerung innerhalb von Gebäuden als Schmutzwasserleitung, Regenwasserleitung im Gebäude, Lüftungsleitung (siehe auch Einsatzbereiche: DIN 1986-4) und für Zentralstaubsaugeranlagen und Kleinhebeanlagen unter Verwendung von original Ostendorf-Auszugsicherungen.

Verbindungstechnik: patentiertes Dreifach-Dichtsystem gemäß DIN EN 681-1, vereinfachte Steckmontage
Ableitung chemisch aggressiver Abwässer im Bereich pH 1 bis pH 13
Systemanforderungen : heißwasserbeständig gemäß DIN EN 1451-1

Farbe: Verkehrsgrau RAL 7043
Baustoffklasse: B1 gemäß DIN 4102-1

Messung der Geräusche von Abwasserinstallationen im Prüfstand gemäß DIN EN 14366 und in Anlehnung an DIN 4109, Auszug aus Prüfbericht P-BA 222/2016 des Fraunhofer-Instituts für Bauphysik IBP Stuttgart (Installations-Schallpegel im Raum UG hinten mit 21dB bei 4l/s Volumenstrom)

Zentimetermarkierung

25 Jahre Garantie
Made in Germany

Werkstoff	PP
Oberfläche	unbehandelt
Oberflächenbehandlung	unbehandelt
Übergehend	Ja
Mehrteilig	Nein
Anschluss 1	Steckmuffe
Anschluss 2	Steckmuffe
Anschluss 3	Steckmuffe
Anschluss 4	sonstige
Material Abdichtung	SBR
Ringsteifigkeitsklasse	sonstige
Mit Dichtungsmaterial	Ja
Verschlossen	Nein

HTsafe-Doppelabzweig DN 110 auf 50 mit knapp 68 Grad
Für die Entwässerung innerhalb von Gebäuden
Als Schmutzwasser- Regenwasser- oder Lüftungsleitung
Mit patentierter 3-fach-Dichtlippe
Einfach und sicher zu stecken

Wofür wird der HTsafeDA Doppelabzweig DN 110/50/50 67,5 Grad verwendet?

Der HTsafeDA Doppelabzweig dient dazu, zwei Abwasserleitungen DN 50 in eine Hauptleitung DN 110 einzubinden. Er eignet sich für Schmutzwasserleitungen innerhalb von Gebäuden und ermöglicht eine platzsparende sowie strömungsgünstige Leitungsführung.

Welche Rohrgrößen lassen sich mit diesem Doppelabzweig verbinden?

Das Formstück besitzt einen Hauptanschluss DN 110 sowie zwei seitliche Abgänge DN 50. Es ist für HT-Rohrsysteme mit diesen Nennweiten ausgelegt.

Welche Bedeutung hat der Winkel von 67,5 Grad?

Der Abzweigwinkel von 67,5 Grad sorgt für eine strömungsgünstigere Einleitung des Abwassers als steilere Winkel. Dadurch wird der Wasserfluss unterstützt und die Leitungsführung vereinfacht.

Aus welchem Material besteht der Doppelabzweig?

Das Formstück besteht aus hochwertigem Polypropylen (PP). Dieses Material ist langlebig, korrosionsbeständig und für häusliche Abwasserinstallationen bestens geeignet.

Ist der Doppelabzweig für heißes Abwasser geeignet?

Ja. Das HTsafe-System aus Polypropylen ist für den Einsatz in häuslichen Abwasseranlagen ausgelegt und eignet sich auch für heißes Abwasser im üblichen Anwendungsbereich von HT-Rohrsystemen.

Entspricht das Produkt geltenden Normen?

Ja. Das HTsafe-System wird nach DIN EN 1451-1 gefertigt und erfüllt die Anforderungen an Kunststoff-Abwasserrohrsysteme innerhalb von Gebäuden.

Verfügt der Doppelabzweig über eine integrierte Dichtung?

Ja. Das Formstück ist mit einer werkseitig eingesetzten Dichtung ausgestattet. Die patentierte 3-fach-Dichtlippe unterstützt eine dauerhaft sichere Steckverbindung.

Ist das Produkt für schallreduzierte Hausentwässerungen geeignet?

Ja. Das HTsafe-System wurde schalltechnisch geprüft und bietet gegenüber klassischen HT-Systemen eine reduzierte Geräuschentwicklung.

Kann der Doppelabzweig in Regenwasserleitungen innerhalb von Gebäuden eingesetzt werden?

Ja. Das HTsafe-System eignet sich sowohl für Schmutzwasser- als auch für Regenwasserleitungen innerhalb von Gebäuden entsprechend den vorgesehenen Einsatzbereichen.

Ist das Material korrosionsbeständig?

Ja. Polypropylen ist unempfindlich gegenüber Korrosion und eignet sich daher besonders für dauerhaft belastete Abwasserinstallationen.

Welche Vorteile bietet ein Doppelabzweig gegenüber zwei einzelnen Abzweigen?

Ein Doppelabzweig ermöglicht den Anschluss von zwei Leitungen an einer Stelle. Dadurch kann die Installation kompakter ausgeführt werden und die Anzahl zusätzlicher Formstücke wird reduziert.

Ist der Doppelabzweig Bestandteil des HTsafe-Abwassersystems?

Ja. Das Formstück gehört zum HTsafe-System und ist für die Kombination mit den passenden Rohren und Formstücken dieser Produktreihe vorgesehen.

1x Ostendorf HTsafeDA Doppelabzweig DN 110/50/50 67,5 Grad
