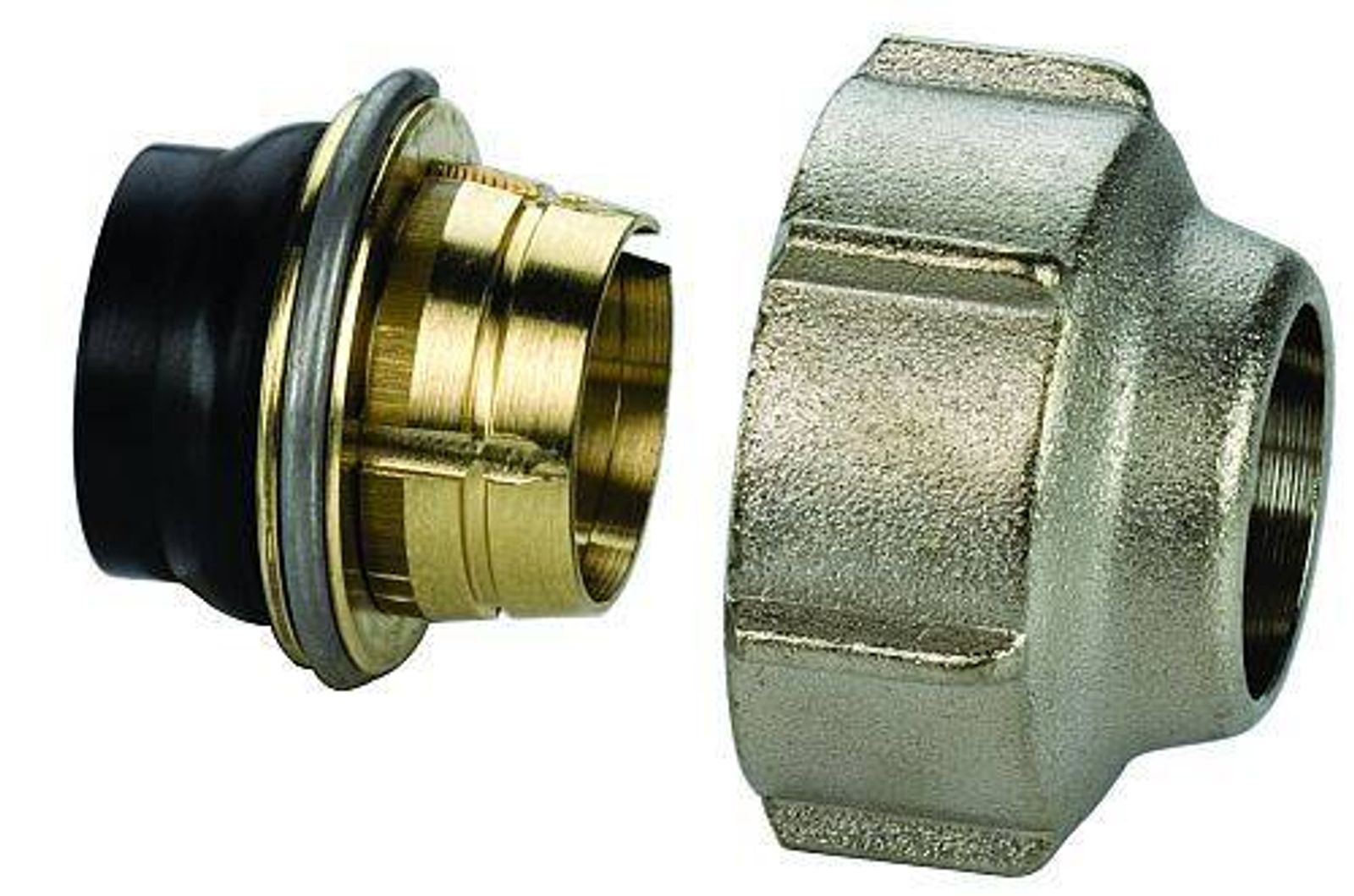

Klemmverschraubung 12 x 3/4" Eurokonus für metallische Rohre, Set A11

Name: Klemmverschraubung 12 x 3/4" Eurokonus für metallische Rohre, Set A11
Brand: Simplex
SKU: F11171
Price: 7.9 EUR
Availability: InStock

Elastisch dichtende 2-Stufen-Klemmverschraubung mit festem Anschlag für G3/4" Außengewinde mit Eurokonus nach DIN EN 16313.

7,90 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Set
Versandart: Paket
Artikelnummer: F11171
Lieferzeit: 1 - 3 Werktage

Klemmverschraubung-Set A11 mit zwei Klemmverschraubungen

Elastisch dichtende 2-Stufen-Klemmverschraubung mit festem Anschlag für G3/4" Außengewinde mit Eurokonus nach DIN EN 16313.

1. Stufe - Dichten

Stufe_1_Klemmverschraubung_A11 Beim Anziehen der Verschraubung wird in der 1. Stufe das elastische Dichtelement (2) verpresst bis Haltering (3) am Eurokonus anschlägt.

2. Stufe - Klemmen

Stufe_2_Klemmverschraubung_A11 Durch Überwinden eines kleinen Widerstandes taucht Sperring (4) beim weiteren Anziehen in die Nut des Halteringes ein und gibt die 2. Stufe frei. Dabei wird Klemmring (5) über den Konus der Mutter auf der ganzen Länge verspannt.

Endzustand

Endzustand_Klemmverschraubung_A11 Mutter ist bis zum Anschlag angezogen.

a = Mindesteinschublänge

Mutter ist bis zum Anschlag angezogen.
a = Mindesteinschublänge

Geeignete Rohre:

- Kupferrohre (blank, vernickelt, verchromt) nach DIN EN 1057 (weich, halbhart, hart)
- C-Stahlrohre (blank, verzinkt) nach DIN EN 10305
- Edelstahlrohre nach DIN EN 10312

Wofür wird die Klemmverschraubung 12 x 3/4 Zoll Eurokonus verwendet?

Sie dient zum Verbinden metallischer Rohre mit einem G3/4-Zoll-Außengewinde nach dem Eurokonus-Prinzip.

Wie funktioniert die 2-Stufen-Dichtung?

In der ersten Stufe wird beim Anziehen ein elastisches Dichtelement verpresst, bis der Haltering am Eurokonus anschlägt. In der zweiten Stufe wird der Klemmring über den Konus der Mutter auf ganzer Länge verspannt.

Für welche Rohrmaterialien ist die Verschraubung geeignet?

Sie eignet sich für blanke, vernickelte oder verchromte Kupferrohre nach DIN EN 1057, für blanke oder verzinkte C-Stahlrohre nach DIN EN 10305 sowie für Edelstahlrohre nach DIN EN 10312.

Nach welcher Norm ist die Verschraubung gefertigt?

Sie entspricht der Norm DIN EN 16313 für Klemmverschraubungen mit Eurokonus.

Woran erkenne ich, dass die Verschraubung richtig montiert ist?

Die Mutter ist bis zum Anschlag angezogen, wenn beide Dichtstufen vollständig durchlaufen wurden.

Was ist beim Einschieben des Rohres zu beachten?

Das Rohr muss bis zur angegebenen Mindesteinschublänge eingeführt werden, damit beide Dichtstufen sicher greifen.

Was ist im Set A11 enthalten?

Das Set enthält die Klemmverschraubung 12 x 3/4 Zoll Eurokonus für den Anschluss an metallische Rohre.

Ist ein Spezialwerkzeug für die Montage notwendig?

Nein, die Verschraubung lässt sich mit gängigem Installationswerkzeug wie einem Schraubenschlüssel montieren.

Kann die Verschraubung wieder gelöst werden?

Ja, als Klemmverschraubung lässt sie sich bei Bedarf wieder demontieren, etwa für Wartungsarbeiten.

Wofür steht die Bezeichnung Eurokonus?

Eurokonus bezeichnet ein genormtes Konusgewinde, das eine sichere und dichte Verbindung zwischen Verschraubung und Rohr ermöglicht.

1x Set Klemmverschraubung 12 x 3/4" Eurokonus für metallische Rohre, Set A11
