Klemmverschraubung 15 x 3/4 Zoll Eurokonus für metallische Rohre, Set A11

Name: Klemmverschraubung 15 x 3/4 Zoll Eurokonus für metallische Rohre, Set A11
Brand: Simplex
SKU: F11170
Price: 7.7 EUR
Availability: InStock
Rating: 5.0 (6 reviews)

Elastisch dichtende 2-Stufen-Klemmverschraubung mit festem Anschlag für 15 x 3/4 Zoll Außengewinde mit Eurokonus nach DIN EN 16313.

-69% 24,63 €

(auf UVP des Herstellers)

7,70 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 2 Stück (3,85 € / 1 Stück)
Versandart: Paket
Artikelnummer: F11170
Lieferzeit: 1 - 3 Werktage

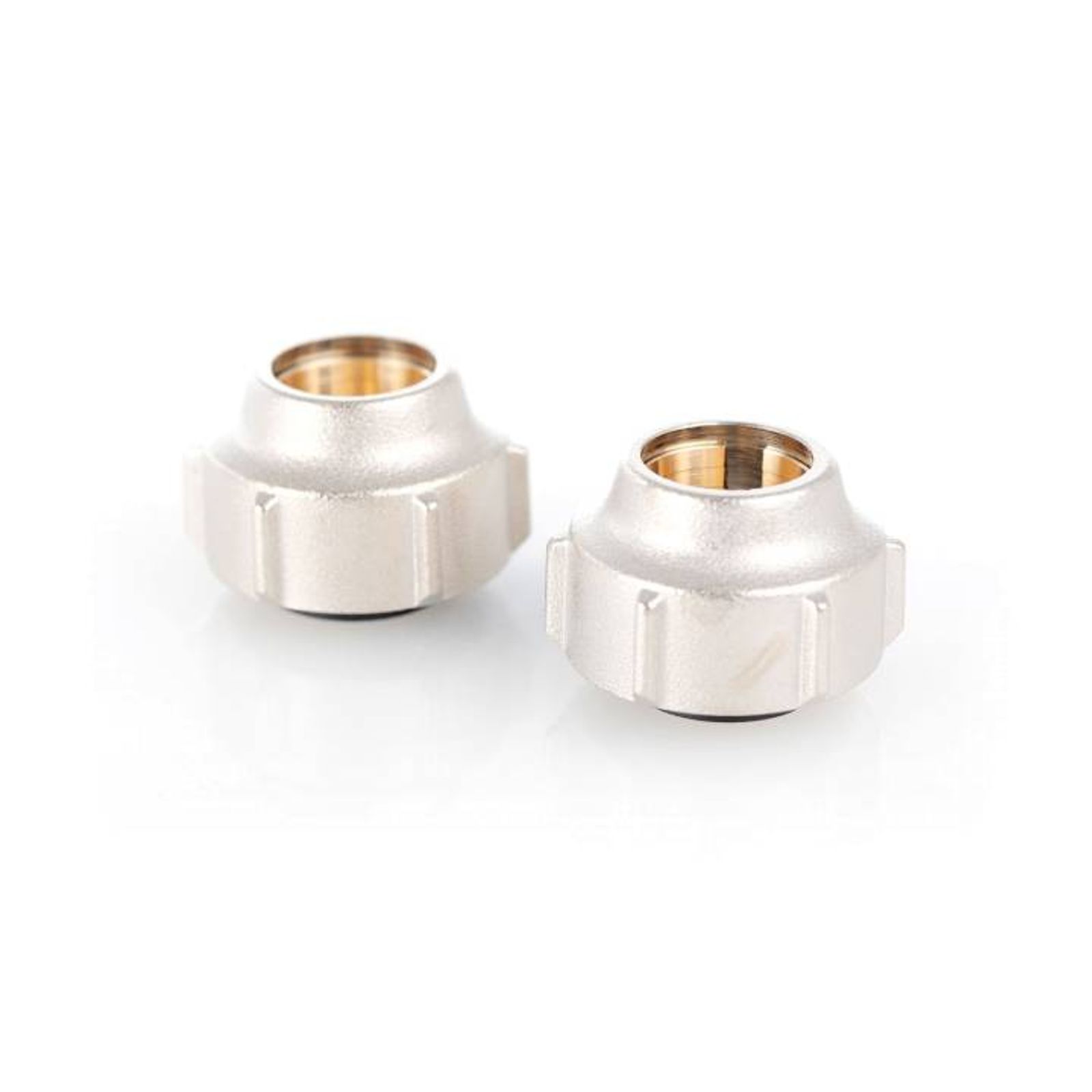

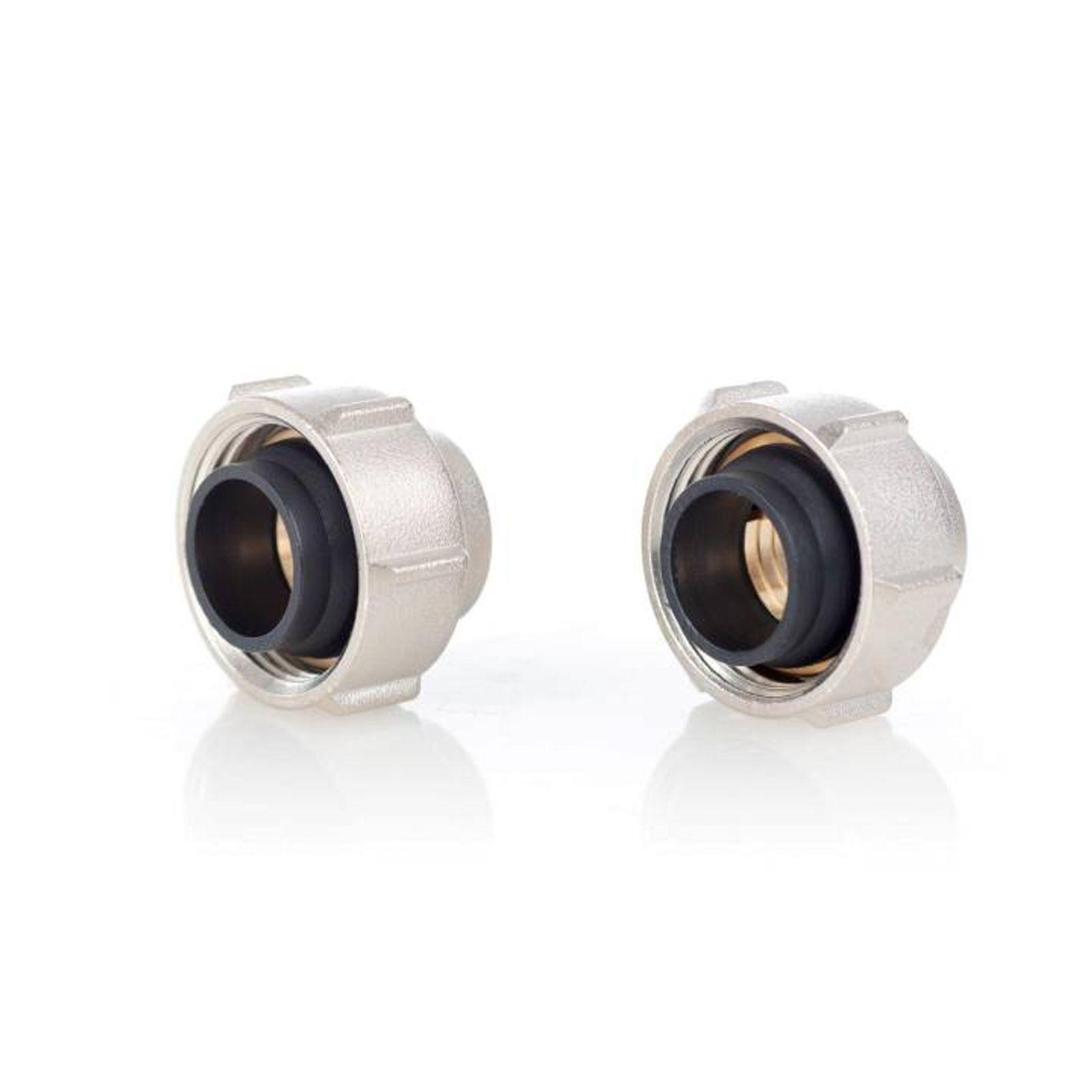

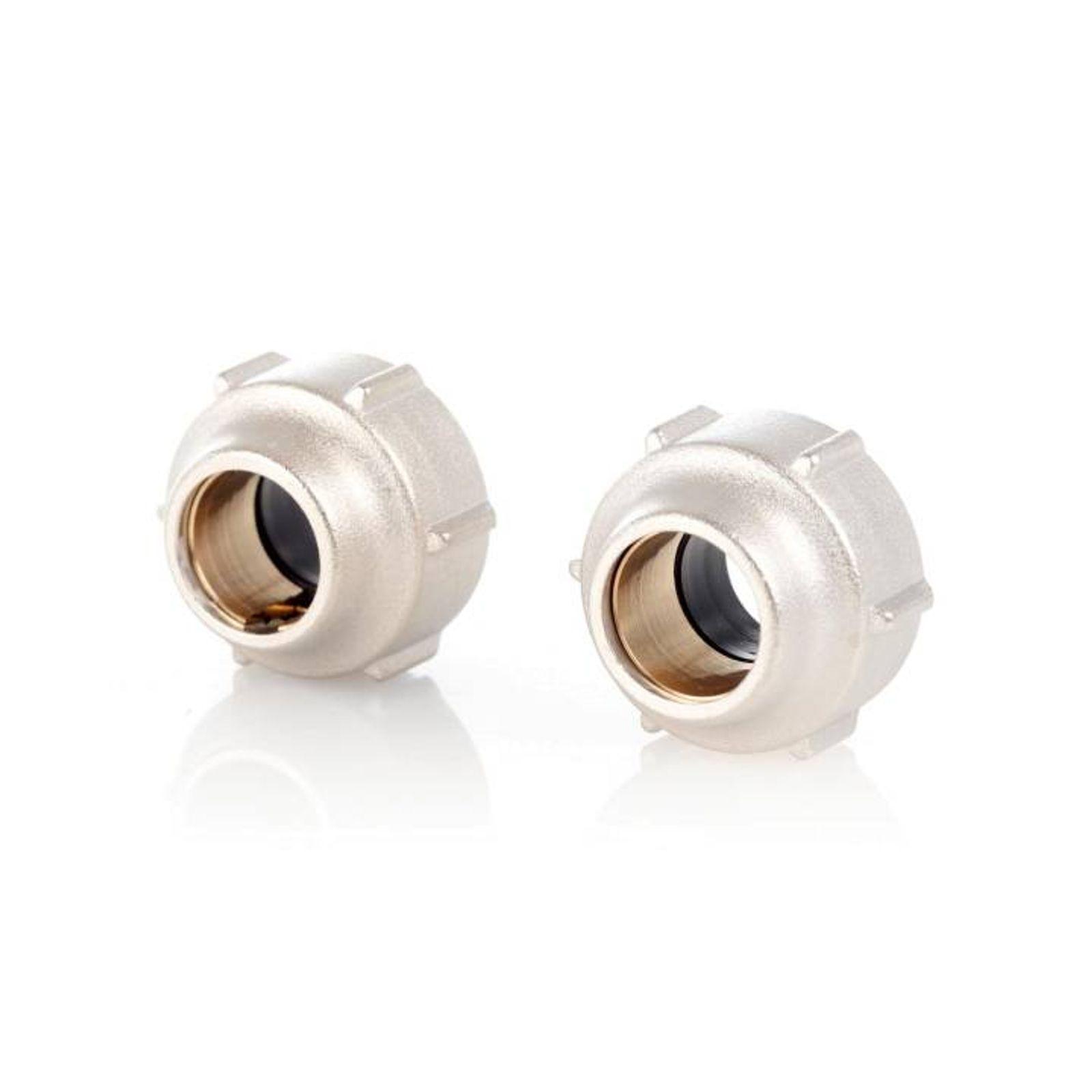

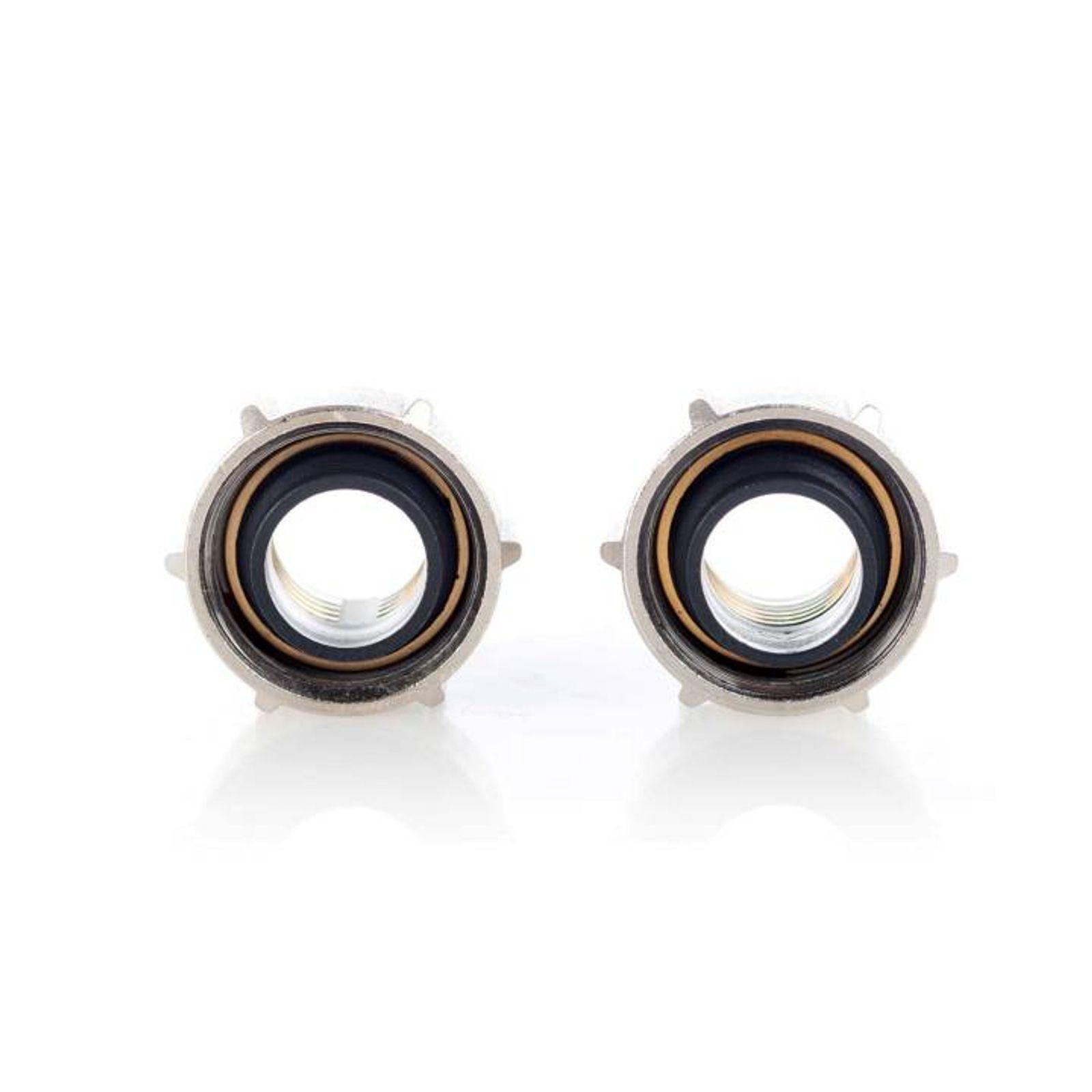

Klemmverschraubung-Set A11 mit zwei Klemmverschraubungen

Elastisch dichtende 2-Stufen-Klemmverschraubung mit festem Anschlag für G3/4" Außengewinde mit Eurokonus nach DIN EN 16313.

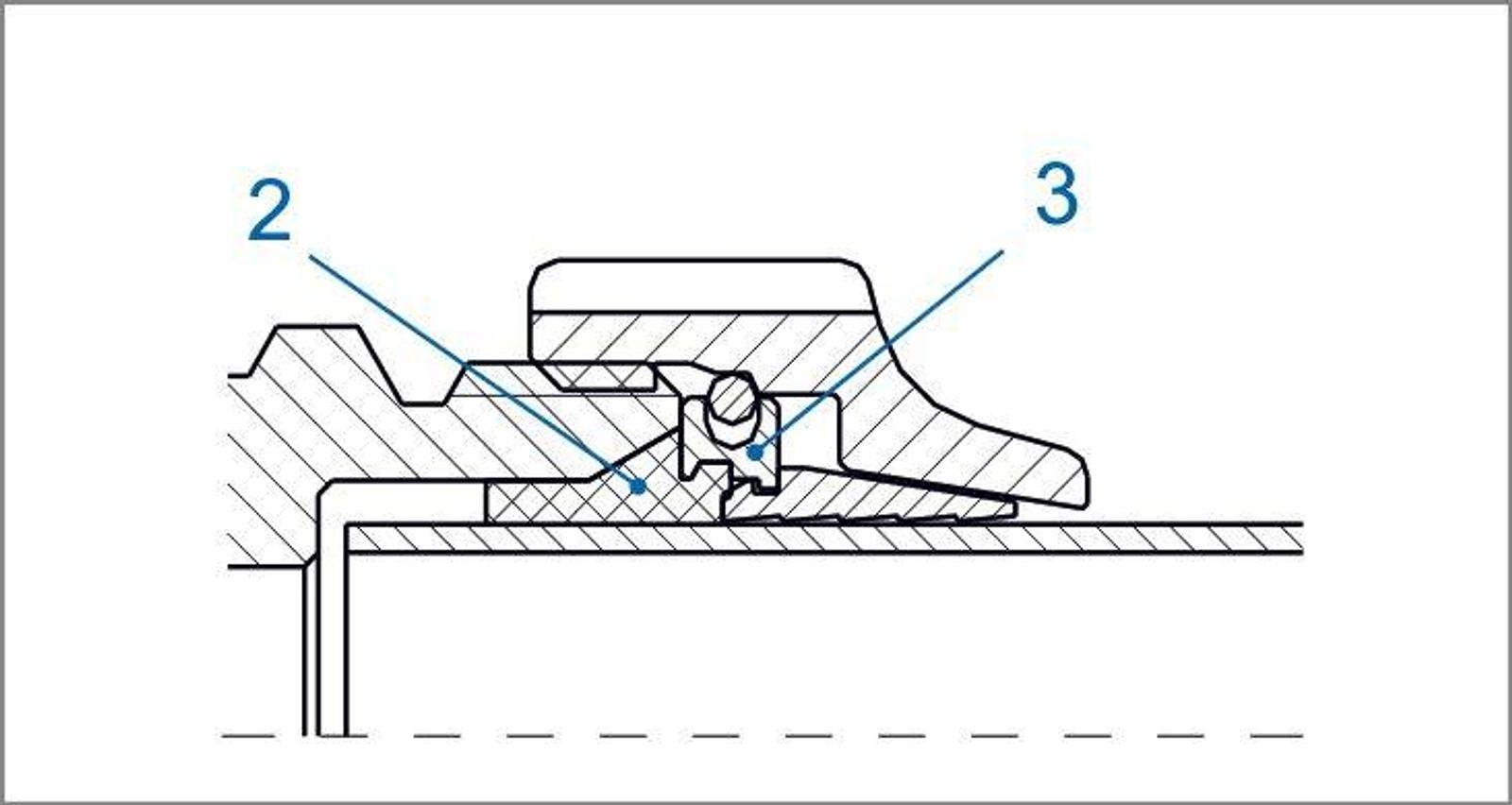

1. Stufe - Dichten

Stufe_1_Klemmverschraubung_A11 Beim Anziehen der Verschraubung wird in der 1. Stufe das elastische Dichtelement (2) verpresst bis Haltering (3) am Eurokonus anschlägt.

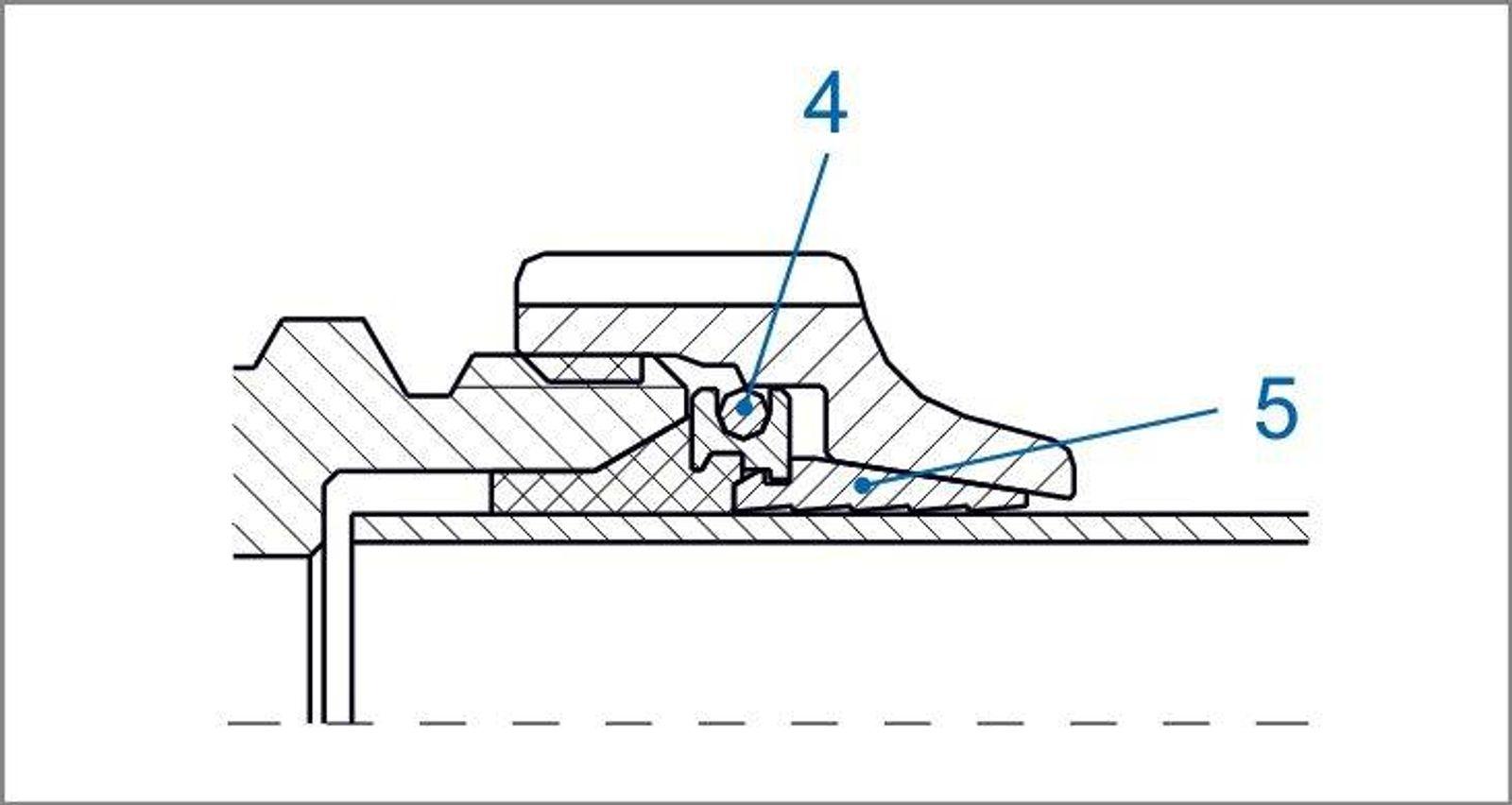

2. Stufe - Klemmen

Stufe_2_Klemmverschraubung_A11 Durch Überwinden eines kleinen Widerstandes taucht Sperring (4) beim weiteren Anziehen in die Nut des Halteringes ein und gibt die 2. Stufe frei. Dabei wird Klemmring (5) über den Konus der Mutter auf der ganzen Länge verspannt.

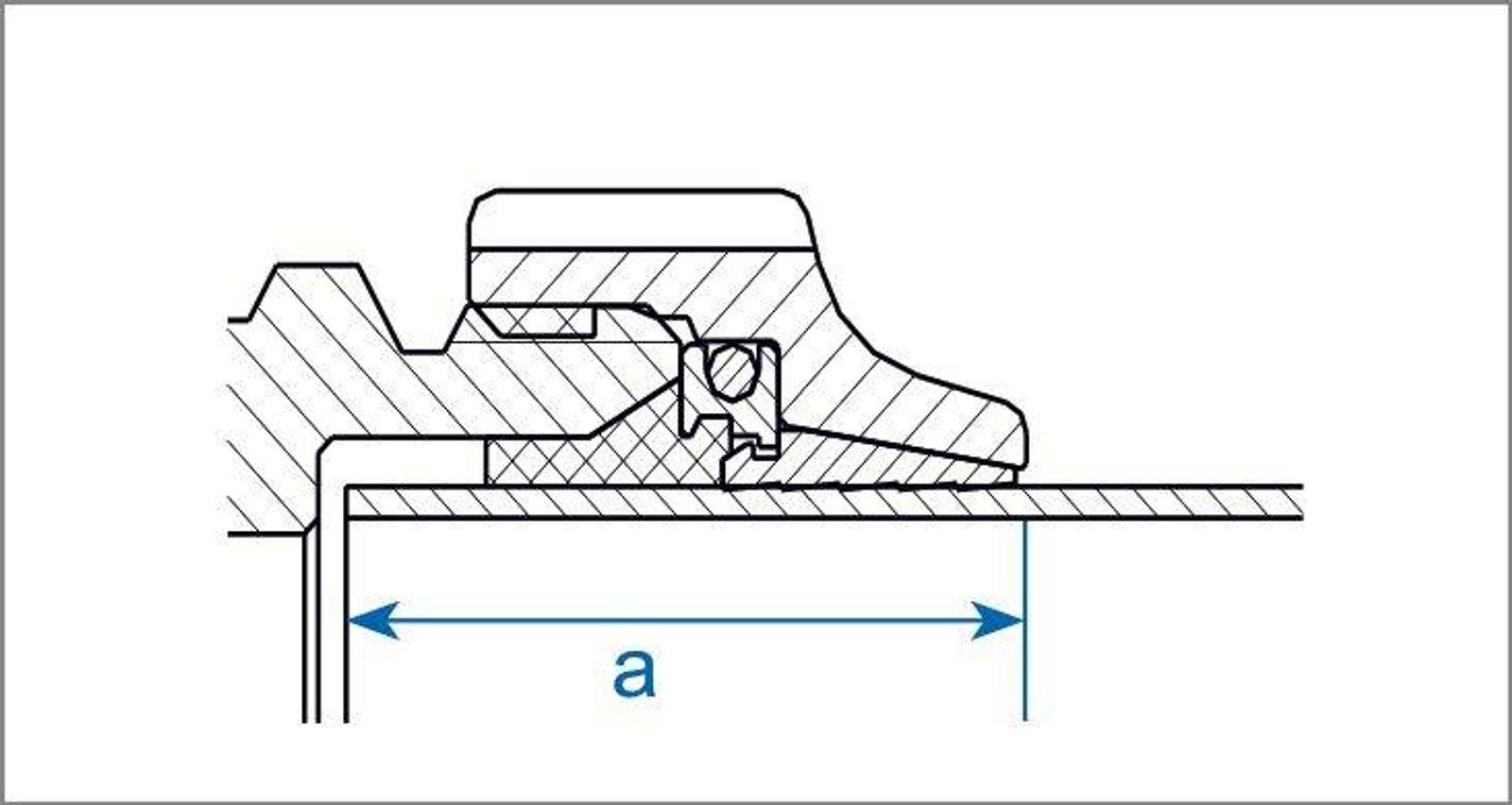

Endzustand

Endzustand_Klemmverschraubung_A11 Mutter ist bis zum Anschlag angezogen.

a = Mindesteinschublänge

Geeignete Rohre:

Kupferrohre (blank, vernickelt, verchromt) nach DIN EN 1057 (weich, halbhart, hart)
C-Stahlrohre (blank, verzinkt) nach DIN EN 10305
Edelstahlrohre nach DIN EN 10312

Was ist die Klemmverschraubung 15 x 3/4 Zoll Eurokonus Set A11 und wofür wird sie verwendet?

Diese Klemmverschraubung verbindet ein Rohr mit 15 Millimeter Außendurchmesser mit einem 3/4 Zoll Eurokonus-Anschluss, wie er typischerweise an Heizkörperanschlussarmaturen wie Hahnblöcken oder Thermostatventilen zu finden ist. Sie eignet sich für Warmwasser-Heizungsanlagen und ermöglicht eine lösbare, dichte Rohrverbindung ohne Löten oder Pressen. Das Set enthält zwei Klemmverschraubungen für den kompletten Vor- und Rücklaufanschluss eines Heizkörpers.

Was bedeutet „Eurokonus" bei dieser Verschraubung?

Eurokonus bezeichnet eine genormte konische Anschlussform, die europaweit als einheitliche Schnittstelle zwischen Heizkörperventilen, Hahnblöcken und den zugehörigen Rohrverschraubungen dient. Dank dieser Normung lassen sich Klemmverschraubungen unterschiedlicher Hersteller mit passenden Eurokonus-Anschlüssen kombinieren, solange die Gewindegröße übereinstimmt. Bei diesem Produkt handelt es sich um die 3/4 Zoll Eurokonus-Ausführung.

Nach welcher Norm ist der Eurokonus-Anschluss dieser Verschraubung genormt?

Der Eurokonus-Anschluss entspricht der Norm DIN EN 16313. Diese Norm legt die Maße und Ausführung des konischen Anschlusses fest, damit Komponenten unterschiedlicher Hersteller zueinander passen. Dadurch ist eine herstellerübergreifende Kompatibilität mit anderen normgerechten Eurokonus-Bauteilen sichergestellt.

Wie funktioniert die 2-Stufen-Klemmtechnik dieser Verschraubung?

Beim Anziehen der Verschraubung wird in der ersten Stufe das elastische Dichtelement verpresst, bis der Haltering am Eurokonus anschlägt und die Verbindung abdichtet. In der zweiten Stufe taucht der Sperrring nach Überwindung eines kleinen Widerstandes in die Nut des Halterings ein, wodurch der Klemmring über den Konus der Mutter verspannt wird und das Rohr fest hält. Im Endzustand ist die Mutter bis zum Anschlag angezogen, was eine klare, fühlbare Kontrolle der korrekten Montage ermöglicht.

Für welche Rohrmaterialien ist die Klemmverschraubung geeignet?

Die Verschraubung eignet sich für Kupferrohre (blank, vernickelt, verchromt) nach DIN EN 1057 in weicher, halbharter und harter Ausführung, für C-Stahlrohre (blank, verzinkt) nach DIN EN 10305 sowie für Edelstahlrohre nach DIN EN 10312. Damit deckt sie die gängigsten Rohrmaterialien ab, die in Heizungsinstallationen zum Einsatz kommen. Vor dem Kauf sollte geprüft werden, welches Rohrmaterial tatsächlich verbaut ist.

Sind auch vernickelte oder verchromte Kupferrohre mit dieser Verschraubung kompatibel?

Ja, laut Hersteller sind vernickelte und verchromte Kupferrohre grundsätzlich geeignet. Bei verchromten Kupferrohren gilt jedoch eine Einschränkung auf die Dimensionen 14 bis 18 Millimeter bei halbhartem und hartem Rohrmaterial. Bei abweichenden Rohrdimensionen oder -oberflächen sollte die Kompatibilität vorab genauer geprüft werden.

Wie viele Klemmverschraubungen sind im Set A11 enthalten?

Das Set enthält zwei Klemmverschraubungen 15 x 3/4 Zoll Eurokonus. Das entspricht der Anzahl, die für den Anschluss von Vor- und Rücklauf eines Heizkörpers üblicherweise benötigt wird. Damit lässt sich ein Heizkörper direkt mit dem passenden Zubehör anschließen, ohne Einzelteile separat zusammenstellen zu müssen.

Welchen maximalen Betriebsdruck und welche maximale Betriebstemperatur verträgt die Verschraubung?

Die Klemmverschraubung ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Bei der Betriebstemperatur gilt ein Dauerwert von 110 Grad Celsius, kurzzeitig sind bis zu 130 Grad Celsius zulässig. Diese Werte entsprechen den üblichen Anforderungen in Warmwasser-Heizungsanlagen von Wohngebäuden.

Für welches Betriebsmedium ist die Verschraubung ausgelegt?

Die Verschraubung ist für den Einsatz mit Heizungswasser gemäß VDI 2035 vorgesehen. Diese Richtlinie regelt die Wasserqualität in Heizungsanlagen, um Korrosion und Ablagerungen zu vermeiden. Für andere Betriebsmedien, etwa Trinkwasser, ist die Eignung nicht ausgewiesen.

Ist für die Montage ein bestimmtes Anzugsdrehmoment einzuhalten?

Nein, die Verschraubung besitzt einen festen Anschlag, sodass kein bestimmtes Drehmoment vorgegeben werden muss. Die Rippenmutter wird einfach bis zum spürbaren mechanischen Anschlag angezogen, wodurch beide Klemmstufen zuverlässig durchlaufen werden. Das erleichtert die Montage deutlich, da keine Drehmomentschlüssel oder aufwendigen Messungen erforderlich sind.

Woran erkenne ich, dass die Verschraubung korrekt montiert ist?

Die korrekte Montage ist erreicht, wenn die Mutter bis zum festen Anschlag angezogen ist. Dieser Anschlag ist spürbar und markiert den Endzustand der Verbindung, sowohl in der Dicht- als auch in der Klemmstufe. Ein weiteres Anziehen über den Anschlag hinaus ist nicht notwendig und wird von der Bauweise der Verschraubung verhindert.

Ist für die Montage eine zusätzliche Stützhülse im Rohr erforderlich?

Nein, diese Klemmverschraubung ist so konstruiert, dass keine zusätzlichen Stützhülsen im Rohr benötigt werden. Der verlängerte Klemmring sorgt bereits für hohe Auszugskräfte und einen sicheren Halt am Rohr. Das vereinfacht die Montage, da ein zusätzliches Bauteil entfällt.

Kann die Verschraubung nach der Montage wieder gelöst werden?

Ja, die Klemmverschraubung ist eine lösbare Verbindung und kann bei Bedarf, etwa für Wartungsarbeiten oder einen Austausch des Heizkörpers, wieder demontiert werden. Das unterscheidet sie von dauerhaften Verbindungen wie Löt- oder Pressverbindungen. Beim erneuten Anziehen sollte wieder bis zum festen Anschlag angezogen werden.

Was bedeutet die Maßangabe „15 x 3/4 Zoll" bei dieser Verschraubung?

Die Angabe „15" bezieht sich auf den Außendurchmesser des anzuschließenden Rohres in Millimetern, während „3/4 Zoll" die Größe des Eurokonus-Gewindeanschlusses auf der Gegenseite beschreibt. Beide Maße müssen zum vorhandenen Rohr beziehungsweise zur Anschlussarmatur passen. Vor dem Kauf lohnt sich daher ein Abgleich mit dem tatsächlichen Rohrdurchmesser und der Gewindegröße der Armatur.

Wer darf die Montage der Klemmverschraubung durchführen?

Montage, Erstinbetriebnahme, Inspektion und Wartung sollten gemäß den Herstellerangaben erfolgen, um Gesundheitsschäden und Fehler an der Heizungsinstallation zu vermeiden. Bei sicherheitsrelevanten Arbeiten an der Heizungsanlage empfiehlt sich die Ausführung durch entsprechend qualifiziertes Fachpersonal. Alle Warnhinweise auf Produkt und Verpackung sind dabei zu beachten.

Was ist im Lieferumfang des Sets A11 enthalten?

Im Lieferumfang sind zwei Klemmverschraubungen 15 x 3/4 Zoll Eurokonus für metallische Rohre enthalten. Damit lässt sich ein Heizkörper direkt anschließen, ohne dass weitere Verschraubungen separat beschafft werden müssen. Weiteres Montagezubehör wie Rohrschellen ist nicht Bestandteil dieses Sets.

2x Klemmverschraubung 15 x ¾ Zoll Eurokonus für metallische Rohre, Set A11
