Kupfer Pressfitting Bogen 90° 22 mm Innen x Aussen V+M-Kontur DVGW

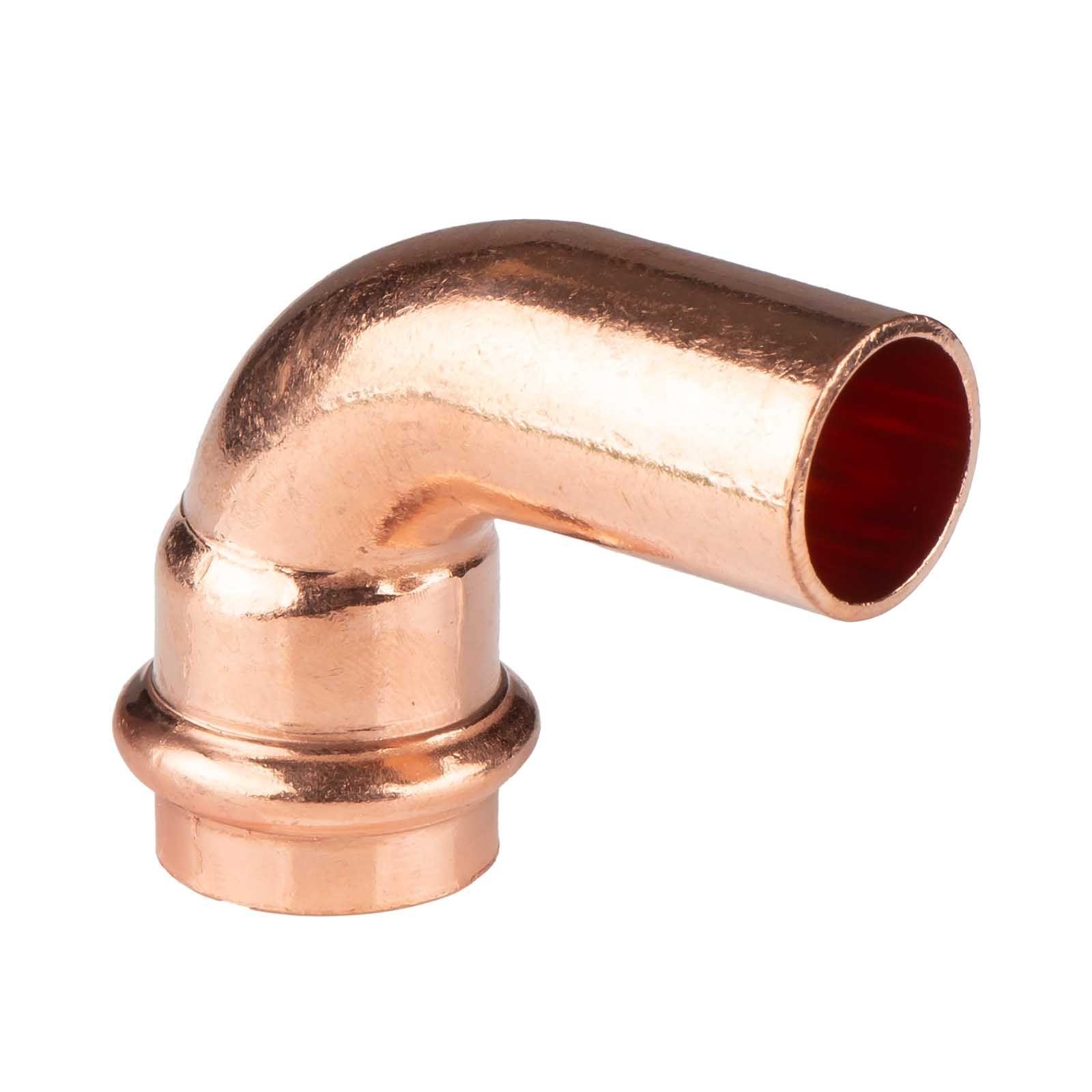

Kupfer Pressfitting Bogen 90° 22 mm Innen x Aussen V+M-Kontur DVGW – Bild 2 von 2

Kupfer Pressfitting Bogen 90° 22 mm Innen x Aussen V+M-Kontur DVGW

Name: Kupfer Pressfitting Bogen 90° 22 mm Innen x Aussen V+M-Kontur DVGW
Brand: PIPETEC
SKU: 300IA9022
Price: 3.43 EUR
Availability: InStock

Pipetec Qualitäts-Kupfer-Press-Fitting für eine sichere Verbindung für Kupferrohre und erfüllt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen.

-45% 6,22 €

(auf UVP des Herstellers)

3,43 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 300IA9022
Lieferzeit: 1 - 3 Werktage

Pipetec Kupfer Pressfitting Bogen 90° 22 mm Innen x Aussen – V- und M-Kontur – DVGW

Das Pipetec Kupfer-Press-System bietet eine sichere Verbindung für Kupferrohre und erfüllt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen. Es ist speziell für die professionelle Verbindung von Kupferrohren konzipiert, verfügt über eine DVGW-Zertifizierung und ist somit für die Installation von Trinkwasserleitungen zugelassen. Die Verwendung in Verbindung mit einem nach DVGW-Richtlinien zertifizierten Kupferrohr ist erforderlich! Für die Verwendung in Gasleitungen besteht keine Zulassung!
Die Pressfittings bestehen aus hochreinem Kupfer (Cu-DHP) (CW024A) und Bronze für hochreine Gussteile. Sie sind mit einem Hochleistungsdichtring aus EPDM ausgestattet und für den Einsatz mit Trinkwasser geeignet. Für das Verpressen mit V- und M-Pressbacken geeignet.

Anwendungsbereiche:

Trinkwasserinstallationen
Heizung/Heizkörperanbindung
Druckluftanlagen
nicht zugelassen für Gasinstallationen

Ihre Vorteile:

sichere, einfache und schnelle Verarbeitung
für Fachleute und Heimwerker gleichermaßen geeignet
erstklassige, hochwertige Qualität
ungepresst undicht dank innovativem Sicherheitssystem
Hohe hydraulische & mechanische Festigkeit (V-Kontur mit Rohreinführungsschiene)
bakteriostatische Eigenschaften

Max. Betriebsdruck: 16 bar
Max. Betriebstemperatur: 110°C
Kupferfittings gemäß UNI 11065
Kupfer nach EN 1412: Cu-DHP
Bronzelegierung mit hohem Technologiegehalt und geringem Bleigehalt nach EN 1982
O-Ring aus EPDM gemäß EN 681-1
DIN-DVGW geprüft und zugelassen für Trinkwasserleitungen
Die technischen Regeln der Trinkwasserinstallation gemäß UNI EN 806:2008 und UNI 9182:2010 sind zu beachten

Was ist ein Kupfer Pressfitting Bogen 90° 22 mm Innen x Außen und wofür nutzt du ihn?

Dieser Pressfitting-Bogen dient dazu, Kupferrohre in einem 90°-Winkel zu verbinden und gleichzeitig unterschiedliche Anschlussarten (innen und außen) direkt zu kombinieren. Er ist ideal für enge Einbausituationen, in denen du Richtungsänderungen sauber umsetzen musst.

Welche Vorteile bietet dir die Innen-/Außen-Kombination bei der Installation?

Du kannst direkt unterschiedliche Rohrenden verbinden, ohne zusätzliche Adapter einsetzen zu müssen, was Zeit spart und potenzielle Fehlerquellen reduziert.

Welche Bedeutung hat die DVGW-Zulassung bei diesem Fitting?

Die DVGW-Zertifizierung bestätigt, dass das Produkt den Anforderungen für Trinkwasserinstallationen entspricht und hygienisch sicher eingesetzt werden kann.

Mit welchen Rohrtypen kannst du das Pressfitting verwenden?

Es ist für Kupferrohre nach gängigen Normen (z. B. DIN EN 1057) mit 22 mm Außendurchmesser ausgelegt.

Welche Presswerkzeuge sind für die V-Kontur erforderlich?

Du benötigst ein Presswerkzeug mit passender V-Kontur, da nur damit eine normgerechte und sichere Verpressung gewährleistet ist.

Wie bereitest du das Rohr richtig auf die Verbindung vor?

Vor dem Verpressen musst du das Rohr ablängen, entgraten und kalibrieren, damit es sauber ins Fitting eingeführt werden kann und die Dichtung korrekt sitzt.

Wie tief musst du das Rohr in das Fitting einstecken?

Das Rohr muss bis zum Anschlag eingeschoben werden, oft hilft dir eine Einstecktiefen-Markierung als Kontrolle.

Warum brauchst du kein zusätzliches Dichtmaterial?

Das Fitting verfügt über integrierte Dichtelemente (z. B. O-Ringe), die beim Pressvorgang dauerhaft abdichten.

Für welche Medien ist der Pressfitting-Bogen geeignet?

Neben Trinkwasser kannst du ihn auch für Heizungs- und gegebenenfalls Druckluftsysteme einsetzen, sofern die jeweiligen Einsatzgrenzen eingehalten werden.

Welche Temperatur- und Druckbereiche sind typisch für solche Fittings?

Kupfer-Pressfittings sind in der Regel für hohe Temperaturen und Betriebsdrücke ausgelegt, wie sie in Heizungs- und Warmwasseranlagen auftreten.

Wie erkennst du eine korrekt gepresste Verbindung?

Eine gleichmäßige Verpressung ohne sichtbare Verformung außerhalb der Presszone sowie die Einhaltung der Markierung zeigen dir eine fachgerechte Ausführung.

Kannst du das Fitting nach dem Verpressen wieder lösen?

Nein, die Verbindung ist dauerhaft und kann nur durch Heraustrennen wieder getrennt werden.

Welche Einsatzbereiche sind besonders typisch für dieses Produkt?

Du findest es häufig in Trinkwasserleitungen, Heizkreisverteilungen und bei Renovierungen, bei denen schnelles und sicheres Arbeiten gefragt ist.

Warum ist Pressen oft effizienter als Löten?

Du arbeitest ohne offene Flamme, was die Sicherheit erhöht und die Montagezeit deutlich reduziert, besonders in Bestandsgebäuden.

Wie unterstützt dich die Bauform bei engen Platzverhältnissen?

Durch den kompakten 90°-Bogen kannst du Richtungswechsel auch dort umsetzen, wo wenig Raum vorhanden ist.

1x Kupfer Pressfitting Bogen 90° 22 mm Innen x Aussen

DVGW-Prüfzertifikat

EU-Verantwortlicher Kontakt gemäß GPSR

Hersteller	Pipetec
Eingetragener Handelsname	Pipetec GmbH
Straße	Hinter Stöck 6
PLZ / Ort	72406 Bisingen
Land	Deutschland
Telefon	+49 (0) 74 76 / 667 99 32
E-Mail	info@pipetec.eu

Installations- & Warnhinweise

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!

WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
