SYR SYRobloc Sicherheitsgruppe Typ 24 DN20 x G 3/4 10 bar
130,80 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 0024.20.002
- Lieferzeit
- 14 - 21 Werktage

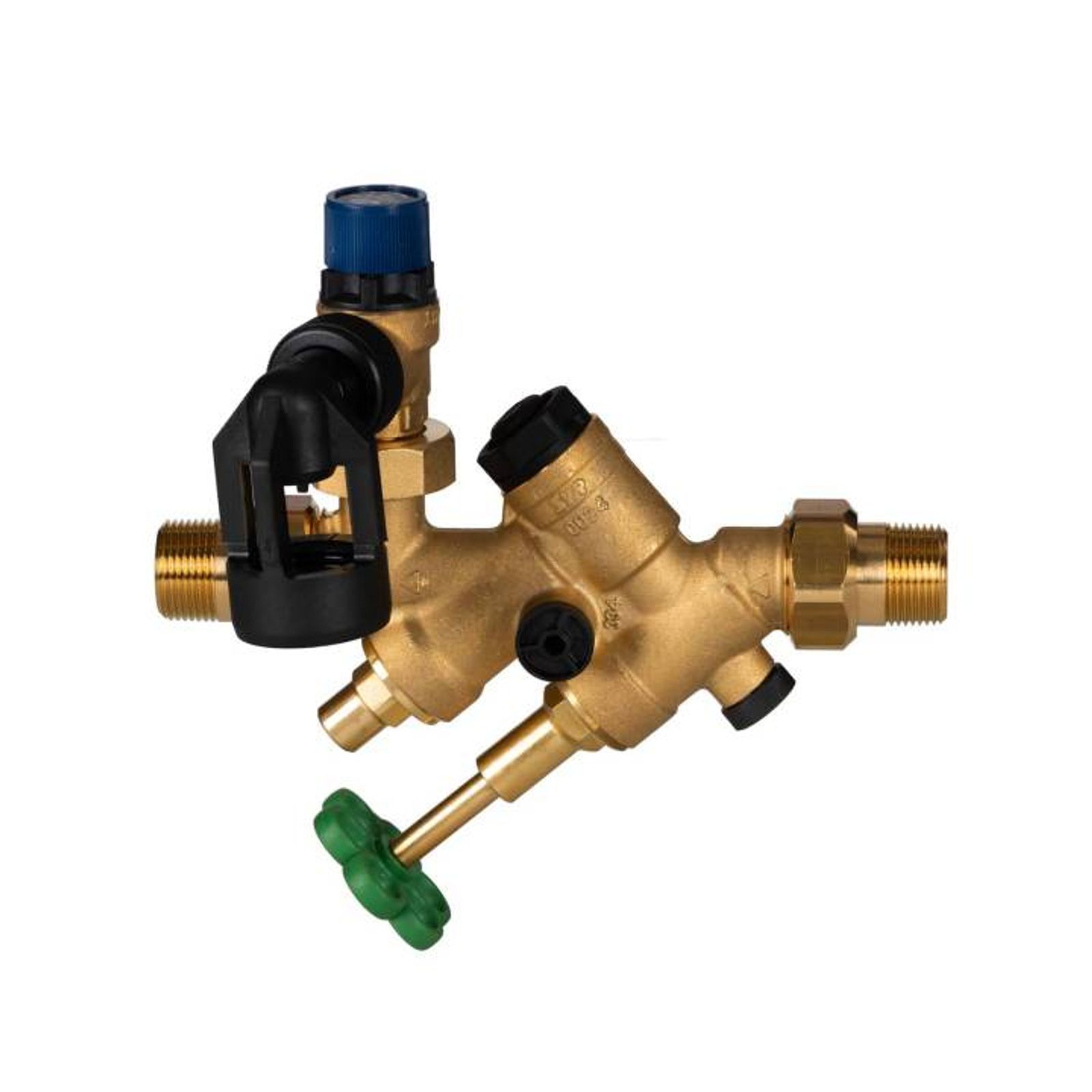

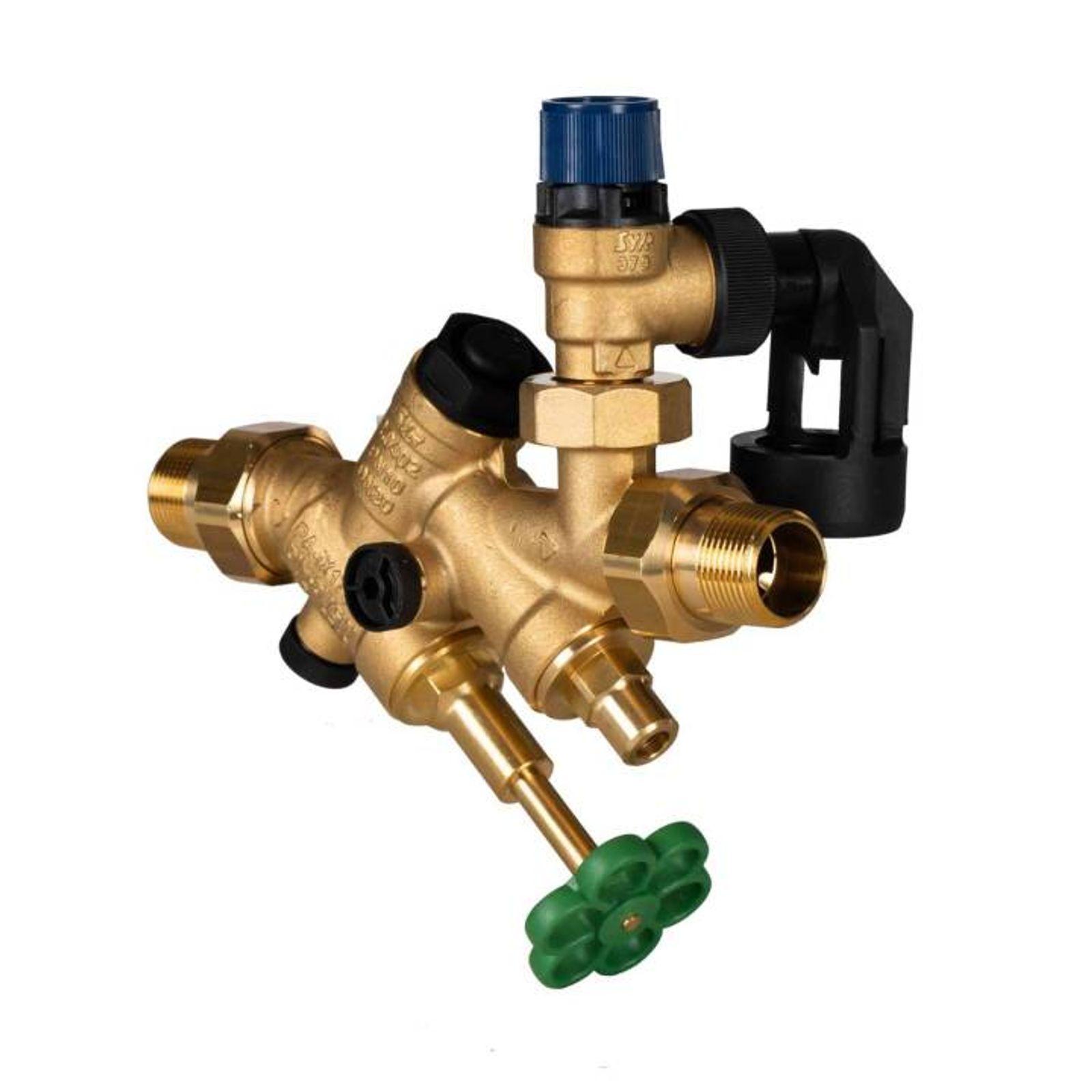

SYR SYRobloc Sicherheitsgruppe Typ 24 DN20 x G 3/4
Die SYRobloc Sicherheitsgruppe dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE), entsprechend DIN 1988 und DIN 4753 Teil 1. Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 zur Ausrüstung von TWE`s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers.

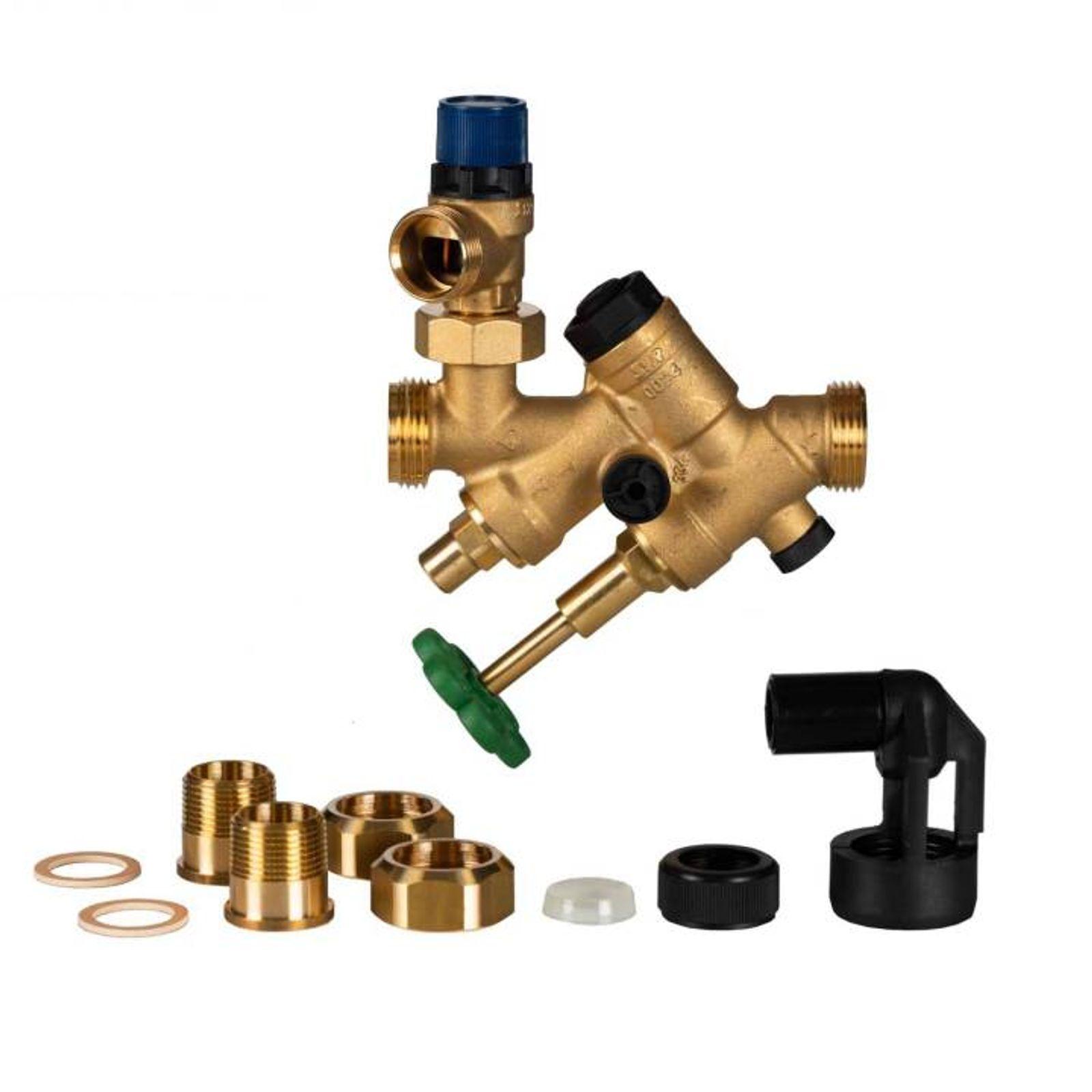

Die SYRobloc Sicherheitsbaugruppe besteht aus:
- Absperrventil
- Rückflussverhinderer mit Prüfvorrichtung
- zweitem Absperrventil (DN 20)
- Membran-Sicherheitsventil
- verlängerbarem Ablauftrichter
- ohne Manometer
Das leicht austauschbare Membran-Sicherheitsventil mit verschleißfestem Edelstahlsitz ist zur Anpassung an unterschiedliche Einbauverhältnisse durch einen Verschraubungsanschluss um 360 Grad drehbar.
| Eingangsdruck: | 10 bar nach DIN EN 1488 |
| Betriebsdruck: | max. 80 % des Ansprechdrucks vom Sicherheitsventil |
| Betriebstemperatur: | max. 30 °C Eintrittstemperatur |
| Medium: | Trinkwasser |
| Ansprechdruck: | Werkseitig: 6, 8 oder 10 bar |
| Bauteilprüf-Nr.: | TÜV-SV-15-545-DN-W-p |
| EInbaulage: | beliebig |
| ABP-Nr.: | PA-IX 1794/I (SG) |
| DVGW-Nr.: | NW-6311AP2713 |
Wofür wird die SYR SYRobloc Sicherheitsgruppe Typ 24 benötigt?
Nach welchen Normen ist die Sicherheitsgruppe ausgelegt?
Welche Bauteile enthält die Sicherheitsgruppe?
Wofür sorgt der Rückflussverhinderer?
Erfüllt die Sicherheitsgruppe Schallschutzanforderungen?
Für welchen Eingangsdruck ist die Gruppe ausgelegt?
Ist das Sicherheitsventil austauschbar?
Wie wird die Sicherheitsgruppe montiert?
Aus welchem Material besteht das Gehäuse?
Sollte die Montage durch eine Fachkraft erfolgen?
- 1x SYR SYRobloc Sicherheitsgruppe Typ 24 10 bar
