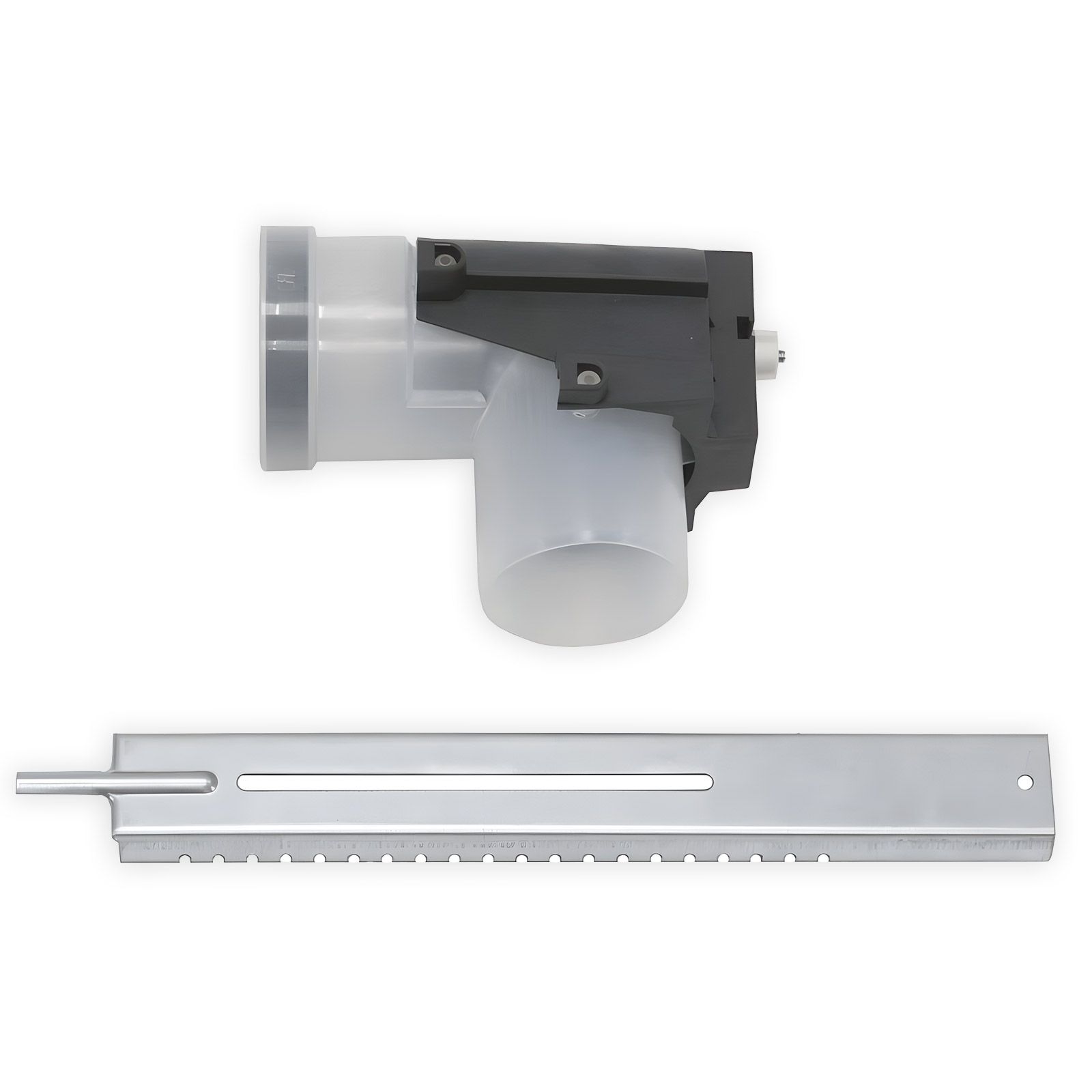

Vaillant Stützbogen mit Konsole für starre Abgasleitung DN 80, PP

Vaillant Stützbogen mit Konsole für starre Abgasleitung DN 80, PP

Stützbogen mit Konsole mit DN 80 passend für die starre Vaillant Abgasleitung DN 80 PP.
-38% 101,15 €
(auf UVP des Herstellers)

62,23 €

inkl. MwSt. zzgl. Versandkosten

Inhalt
1 Stück
Versandart
Paket
Artikelnummer
303265
Lieferzeit
3 - 5 Werktage

Vaillant Stützbogen mit Konsole für starre Abgasleitung DN 80, PP

Stützbogen mit Konsole mit DN 80 passend für die starre Vaillant Abgasleitung DN 80 PP.

Wofür wird der Stützbogen mit Konsole verwendet?
Der Stützbogen mit Konsole bildet den unteren Abschluss der Steigleitung im Schornstein und lenkt die Abgasführung in den waagerechten Anschlussbereich zum Heizkessel um. Er liegt dabei auf der im Schacht montierten Konsole auf und trägt das Gewicht der gesamten Steigleitung.

Wie wird der Stützbogen im Schornstein montiert?
Der Stützbogen wird typischerweise von oben gemeinsam mit den einzelnen Rohrsegmenten der Steigleitung mit einem Seil in den Schacht abgelassen. Anschließend wird er auf der zuvor im Schacht montierten Konsole beziehungsweise Schiene abgesetzt.

Für welche Vaillant Abgasleitung ist dieser Stützbogen geeignet?
Dieser Stützbogen ist passend für die starre Vaillant Abgasleitung DN 80 aus PP konzipiert. Achte beim Kauf darauf, dass Nennweite und Ausführung zu deiner vorhandenen oder geplanten Abgasleitung passen.

Was ist der Unterschied zwischen einer starren und einer flexiblen Abgasleitung?
Eine starre Abgasleitung besteht aus einzelnen, fest zusammengesteckten Rohrsegmenten, während eine flexible Abgasleitung aus einem biegsamen Rohr besteht, das sich an Schornsteinverläufe mit stärkeren Versprüngen anpassen lässt. Beide Varianten benötigen jedoch einen passenden Stützbogen als unteren Abschluss der Steigleitung.

Wofür wird die zugehörige Konsole benötigt?
Die Konsole dient als tragende Auflage für den Stützbogen und damit für das gesamte Gewicht der im Schacht hängenden Steigleitung. Sie wird üblicherweise an der Schachtwand in geeigneter Höhe montiert.

Aus welchem Material besteht der Stützbogen?
Der Stützbogen besteht laut Hersteller aus Polypropylen (PP). Dieses Material ist korrosionsbeständig und für die im Abgas auftretenden Temperaturen bei Brennwertkesseln geeignet.

Muss beim Ablassen der Abgasleitung in den Schacht etwas beachtet werden?
Ja, die einzelnen Rohrsegmente der Steigleitung müssen mit gefetteten Einsteckenden zusammengesteckt und die Muffen dabei in Strömungsrichtung des Abgases ausgerichtet werden. Zudem sollte das oberste Rohr im Schacht mit einem definierten Abstand unterhalb der Schachtoberkante enden.

Werden zusätzlich Abstandhalter benötigt?
Ja, je nach Schachtgröße und -querschnitt sollten in der Regel alle 2 Meter sowie an jedem Formstück, etwa einem Revisions-T-Stück, zusätzliche Abstandhalter angebracht werden. Diese sorgen für einen sicheren Sitz der Leitung im Schacht.

Für welche Nennweite ist der Stützbogen ausgelegt?
Dieser Stützbogen ist für die Nennweite DN 80 ausgelegt. Damit passt er zur gleichnamigen starren Vaillant Abgasleitung DN 80.

Muss die Montage mit dem Bezirksschornsteinfeger abgestimmt werden?
Ja, Arbeiten an Abgasanlagen sollten grundsätzlich mit dem zuständigen Bezirksschornsteinfegermeister abgestimmt werden, unter anderem hinsichtlich notwendiger Revisionsöffnungen. Nach Fertigstellung ist zudem in der Regel eine Abnahme durch den Schornsteinfeger erforderlich.

Muss die Montage von einer Fachkraft durchgeführt werden?
Ja, laut Hersteller handelt es sich um ein sicherheitsrelevantes Bauteil. Montage, Inbetriebnahme und Wartung dürfen daher nur von autorisiertem Fachpersonal durchgeführt werden, insbesondere da es sich um eine Komponente der Abgasanlage handelt.
  • 1 x Vaillant Stützbogen mit Konsole für starre Abgasleitung DN 80, PP

EU-Verantwortlicher Kontakt gemäß GPSR

Hersteller Vaillant
Eingetragener Handelsname Vaillant Deutschland GmbH & Co. KG
Straße Berghauser Strasse 40
PLZ / Ort 42859 Remscheid
Land Deutschland
Telefon +49 02191 - 57 67 920
E-Mail info@vaillant.de

Installations- & Warnhinweise

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!

WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.



Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!

Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
