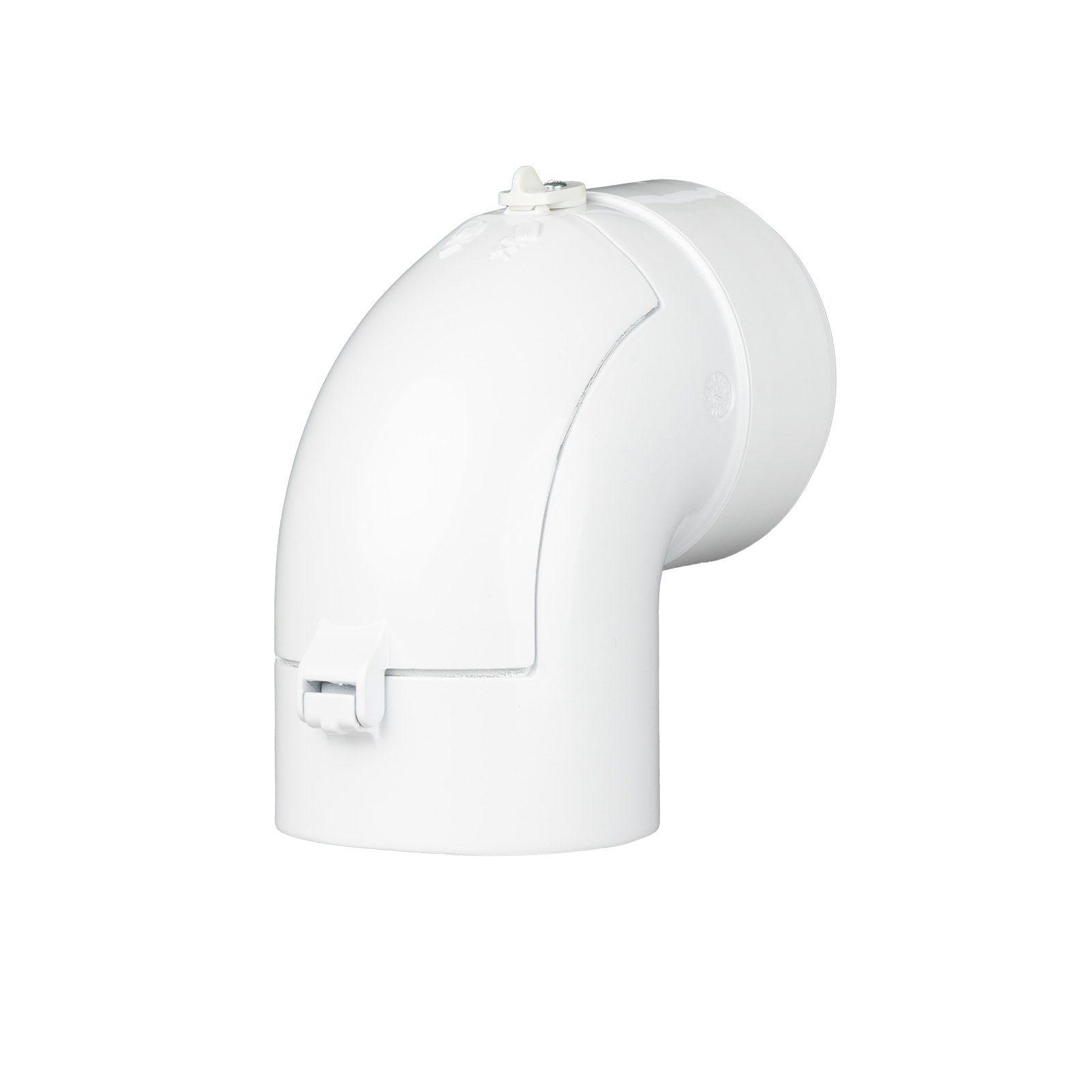

Viessmann AZ-Revisions-Bogen 87 Grad DN 60/100 – Bild 2 von 3

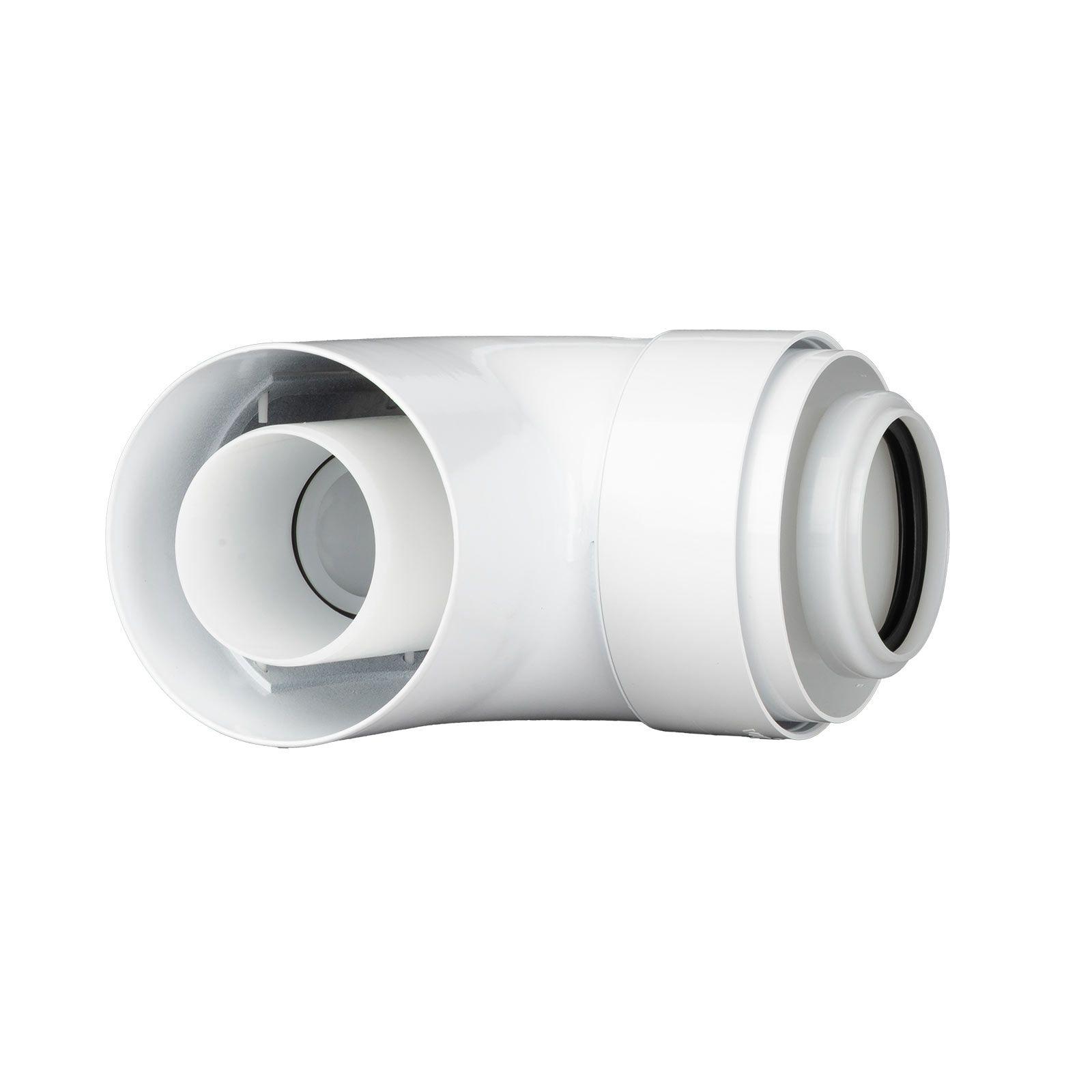

Viessmann AZ-Revisions-Bogen 87 Grad DN 60/100 – Bild 3 von 3

Viessmann AZ-Revisions-Bogen 87 Grad DN 60/100 – Vorschaubild 1 von 3

Viessmann AZ-Revisions-Bogen 87 Grad DN 60/100

Name: Viessmann AZ-Revisions-Bogen 87 Grad DN 60/100
Brand: Viessmann
SKU: 7373229
Price: 98.81 EUR
Availability: LimitedAvailability

Viessmann AZ-Revisions-Bogen 87 Grad DN 60/100 - Original Zubehör

-32% 145,18 €

(auf UVP des Herstellers)

98,81 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 7373229
Lieferzeit: 3 - 5 Werktage

Viessmann AZ-Revisions-Bogen 87 Grad DN 60/100 - Original Zubehör

AZ-Revisionsbogen (87 Grad) Für Abgas-/Zuluftsystem: Systemgröße 60/100 mm, Werkstoff Kunststoff (PPs) / Aluminiumblech epoxidharzbeschichtet, weiß.

Was ist ein AZ-Revisionsbogen und wofür wird er eingesetzt?

Der AZ-Revisionsbogen ist ein um 87 Grad gewinkeltes Bauteil im Viessmann Abgas-Zuluft-System, das gleichzeitig als Revisionsöffnung dient. Er ermöglicht eine Richtungsänderung der Abgasleitung und bietet zugleich eine Öffnung zur Kontrolle und Reinigung.

Für welche Systemgröße ist der Revisionsbogen ausgelegt?

Der Bogen ist für die Systemgröße 60/100 mm ausgelegt und wird bei Viessmann Vitodens Brennwertgeräten mit dieser Systemgröße eingesetzt.

Aus welchem Material ist der Revisionsbogen gefertigt?

Wie andere AZ-Komponenten besteht der Bogen aus Kunststoff PPs für den Abgaskanal und aus epoxidharzbeschichtetem, weißem Aluminiumblech für die äußere Zuluftführung.

Warum genau 87 Grad und nicht 90 Grad?

Der Winkel von 87 Grad ist eine herstellerspezifische Standardgröße im AZ-System, die eine nahezu rechtwinklige Umlenkung ermöglicht und optimal auf die übrigen Bauteile abgestimmt ist.

Kann der Revisionsbogen anstelle des geraden Revisionsstücks verwendet werden?

Ja, sofern an der jeweiligen Stelle im Leitungsverlauf ohnehin eine Richtungsänderung erforderlich ist. So lässt sich die Revisionsöffnung mit der notwendigen Umlenkung kombinieren.

Ist auch bei diesem Bauteil eine Revisionsöffnung vorgeschrieben?

Ja, im Aufstellraum muss mindestens eine Revisionsöffnung zur Besichtigung, Reinigung und gegebenenfalls Druckprüfung vorhanden sein. Der Revisionsbogen kann diese Funktion an einer Umlenkstelle übernehmen.

Wer darf den Revisionsbogen einbauen?

Der Einbau darf laut Herstellerangabe nur durch einen autorisierten Heizungsfachbetrieb erfolgen, da die korrekte Positionierung und Dichtheit der Abgasanlage sicherheitsrelevant ist.

Mit welchen anderen Bauteilen lässt sich der Bogen kombinieren?

Der Revisionsbogen lässt sich mit allen Komponenten des Viessmann AZ-Systems der Systemgröße 60/100 kombinieren, etwa mit AZ-Rohren, Schiebemuffen, Mauerblenden und weiteren Bögen.

Für welche Betriebsart ist das Bauteil zugelassen?

Das Bauteil ist Teil des raumluftunabhängigen AZ-Systems und für Brennwertgeräte der Bauarten C13x, C33x, C43x, C53x und C83x nach CEN/TR 1749 zugelassen.

Bis zu welcher Temperatur ist der Bogen beständig?

Wie das übrige AZ-System ist auch der Revisionsbogen für Abgastemperaturen bis maximal 120 Grad Celsius zugelassen.

Wie wird die Revisionsöffnung im Bogen genutzt?

Über die verschließbare Öffnung im Bogen kann das Innere der Abgasleitung eingesehen und bei Bedarf gereinigt werden, ohne die komplette Leitung zu demontieren.

Ist der Revisionsbogen nach einer Norm zertifiziert?

Ja, das gesamte Abgas-Zuluft-System, zu dem der Bogen gehört, ist nach EN 14471 CE-zertifiziert.

Kann der Bogen mit Bauteilen anderer Hersteller kombiniert werden?

Nein, aus Zulassungs- und Sicherheitsgründen dürfen ausschließlich original Viessmann Komponenten desselben Systems verwendet werden.

Welche Farbe hat der Revisionsbogen?

Das Bauteil ist weiß ausgeführt und fügt sich damit optisch in den übrigen sichtbaren Verlauf des AZ-Systems ein.

Wie unterscheidet sich der 87-Grad-Bogen vom 45-Grad-Bogen im gleichen System?

Der 87-Grad-Bogen ermöglicht eine nahezu rechtwinklige Umlenkung, während 45-Grad-Bögen für sanftere Richtungsänderungen eingesetzt werden, etwa beim Übergang in eine leicht geneigte Leitungsführung.

1x Viessmann AZ-Revisions-Bogen 87 Grad DN 60/100

EU-Verantwortlicher Kontakt gemäß GPSR

Hersteller	Viessmann
Eingetragener Handelsname	Viessmann Climate Solutions SE
Straße	Viessmannstraße 1
PLZ / Ort	35108 Allendorf (Eder)
Land	Deutschland
Telefon	+49 6452 70-0
E-Mail	info@viessmann.com

Installations- & Warnhinweise

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!

WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.

Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!

Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
