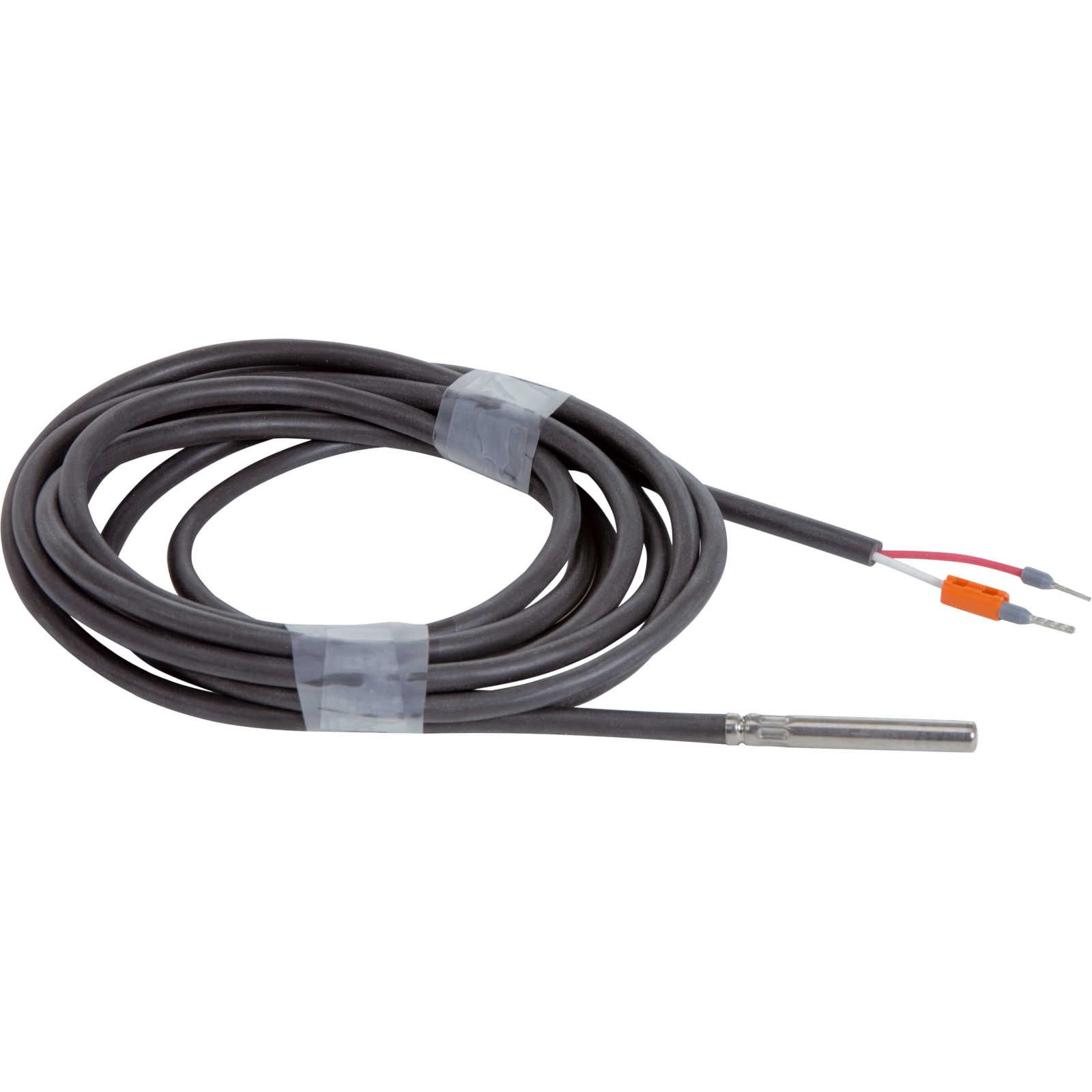

Viessmann Speichertemperatursensor NTC 10k l=3750

Name: Viessmann Speichertemperatursensor NTC 10k l=3750
Brand: Viessmann
SKU: ZK04671
Price: 79.19 EUR
Availability: LimitedAvailability

Viessmann Speichertemperatursensor zur Erfassung der Trinkwassertemperatur. Länge: 3,75 m.

-35% 122,57 €

(auf UVP des Herstellers)

79,19 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: ZK04671
WEEE-NR: DE58723830
Lieferzeit: 3 - 5 Werktage

Viessmann Speichertemperatursensor NTC 10k

Viessmann Speichertemperatursensor (NTC 10k l=3750) zur Erfassung der Trinkwassertemperatur. Länge: 3,75 m.

Was ist ein Speichertemperatursensor und wofür wird er verwendet?

Ein Speichertemperatursensor erfasst die Temperatur im Warmwasserspeicher und gibt diesen Messwert an die Heizungsregelung weiter. Der Viessmann Speichertemperatursensor NTC 10k l=3750 wird speziell zur Erfassung der Trinkwassertemperatur eingesetzt.

Wie funktioniert ein NTC-Temperatursensor?

Ein NTC-Sensor (Negative Temperature Coefficient) verändert seinen elektrischen Widerstand abhängig von der Temperatur. Steigt die Temperatur, sinkt der Widerstand des Bauteils, wodurch die Regelung anhand dieses Wertes die aktuelle Temperatur berechnen kann.

Welchen Widerstand sollte der Sensor bei 25 °C haben?

Ein NTC-10k-Sensor besitzt bei einer Temperatur von 25 °C typischerweise einen Widerstand von rund 10 kOhm. Bei anderen Temperaturen weicht der Wert entsprechend der Kennlinie des Sensors ab.

Wo wird der Speichertemperatursensor eingebaut?

Der Sensor wird als Tauchtemperatursensor in eine Tauchhülse am Warmwasserspeicher eingesetzt, wodurch er die Temperatur des Speicherwassers unmittelbar erfassen kann.

Für welche Viessmann-Regelungen ist der Sensor geeignet?

Der Speichertemperatursensor NTC 10k ist für den Einsatz mit Viessmann Vitotronic-Regelungen vorgesehen, die in vielen Vitodens-, Vitocrossal- und Vitocal-Anlagen zum Einsatz kommen.

Warum beträgt die Kabellänge des Sensors 3,75 Meter?

Die Kabellänge von 3,75 Metern ist so bemessen, dass der Sensor auch bei größerem Abstand zwischen Speicher und Heizungsregelung ohne zusätzliche Verlängerung angeschlossen werden kann.

Ist der Sensor speziell für die Trinkwassertemperatur ausgelegt?

Ja, der Viessmann Speichertemperatursensor NTC 10k l=3750 ist speziell zur Erfassung der Trinkwassertemperatur in einem Warmwasserspeicher vorgesehen.

Wie erkennt man, ob der Speichertemperatursensor defekt ist?

Zur Prüfung wird der Sensor von der Regelung abgezogen und der Widerstand direkt am Fühler gemessen. Weicht der gemessene Wert stark von der Kennlinie des Sensors ab, liegt vermutlich ein Defekt am Fühler oder an der Anschlussleitung vor.

Was bedeutet die Bezeichnung „NTC 10k“?

NTC steht für „Negative Temperature Coefficient“ und beschreibt Sensoren, deren Widerstand mit steigender Temperatur sinkt. Die Angabe „10k“ bezieht sich auf den Nennwiderstand von rund 10 kOhm bei 25 °C.

Kann Kalk im Speicher die Temperaturmessung beeinflussen?

Verkalkung im Warmwasserspeicher kann die Wärmeübertragung beeinträchtigen, sodass die tatsächliche Wassertemperatur langsamer ansteigt, obwohl der Sensor selbst korrekt misst. Bei Verdacht auf Kalkablagerungen sollte der Speicher überprüft werden.

Werden NTC-10k-Sensoren bei Viessmann-Heizungsanlagen nur zur Speichermessung eingesetzt?

Nein, NTC-10k-Sensoren kommen bei Viessmann-Anlagen je nach Ausführung auch als Kessel- oder Außentemperaturfühler zum Einsatz. Der hier beschriebene Speichertemperatursensor mit 3,75 m Kabellänge ist speziell für die Erfassung der Trinkwassertemperatur im Speicher vorgesehen.

Welche Ursachen kann eine falsche Temperaturanzeige am Speicher haben?

Mögliche Ursachen sind eine Verkalkung des Speichers, ein Wackelkontakt am Stecker der Regelung, ein Kabelbruch in der Anschlussleitung oder ein tatsächlicher Defekt des Sensors selbst.

Wer darf den Speichertemperatursensor einbauen und austauschen?

Einbau, Inbetriebnahme und Austausch dürfen nur von autorisiertem Fachpersonal durchgeführt werden, da es sich um ein sicherheitsrelevantes Bauteil an der Heizungsanlage handelt.

Ist der Sensor wartungsfrei?

Ja, NTC-Sensoren gehen nur selten kaputt und benötigen im normalen Betrieb keine regelmäßige Wartung. Bei Auffälligkeiten in der Temperaturanzeige lohnt sich jedoch eine Prüfung von Fühler, Kabel und Steckverbindung.

Was ist der Unterschied zwischen einem NTC 10k und einem NTC 20k Sensor?

Beide Sensortypen arbeiten nach demselben Prinzip, unterscheiden sich jedoch im Nennwiderstand bei 25 °C: Ein NTC 10k liegt bei rund 10 kOhm, ein NTC 20k bei rund 20 kOhm. Die Regelung muss auf den jeweils verwendeten Sensortyp abgestimmt sein.

Muss beim Austausch des Sensors auf die Kompatibilität geachtet werden?

Ja, ein Ersatzsensor muss exakt zum vorhandenen Regelungssystem passen. Ein nicht kompatibler Alternativsensor kann von der Anlage nicht korrekt erkannt werden, weshalb auf das passende Originalteil zurückgegriffen werden sollte.

1x Viessmann Speichertemperatursensor NTC 10k l=3750
