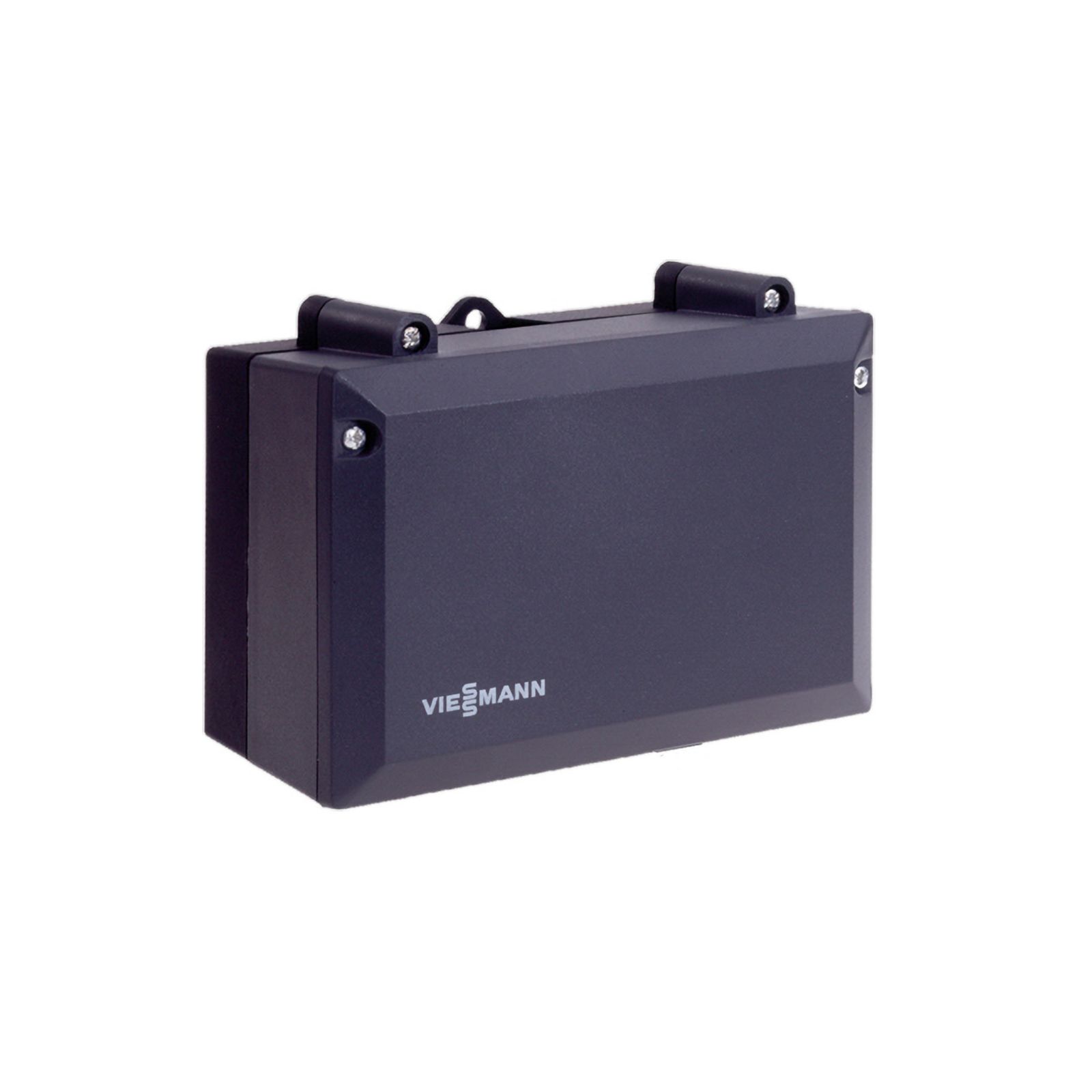

Viessmann Erweiterungssatz Mischer NTC 10K

Viessmann Erweiterungssatz Mischer NTC 10K

Erweiterungssatz für einen Heizkreis mit Mischer
-31% 685,44 €
(auf UVP des Herstellers)

473,88 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung
Inhalt
1 Stück
Versandart
Paket
Artikelnummer
7441998
WEEE-NR
DE58723830
Lieferzeit
1 - 3 Werktage

Erweiterungssatz für einen Heizkreis mit Mischer

Bestehend aus: Mischer-Motor mit Anschlussleitung (4,0 m lang) für VIESSMANN Mischer DN 20 bis 50 und R 1/2 bis 1 1/4 (nicht für Flanschmischer),
Vorlauftemperatursensor (Anlegesensor NTC 10 kOhm mit Anschlussleitung 5,8 m lang und Stecker). Stecker für Heizkreispumpe.

Bestell-Nr.: 7441998

Was ist der Viessmann Erweiterungssatz Mischer NTC 10K und wofür wird er verwendet?
Der Erweiterungssatz ermöglicht die Regelung eines gemischten Heizkreises in Viessmann Heizsystemen. Er steuert das Mischventil und erfasst über einen NTC-Temperatursensor die Vorlauftemperatur zur Optimierung der Regelung.

Was ist im Lieferumfang des Erweiterungssatzes enthalten?
Enthalten sind ein Mischer-Motor mit 4,0 m langer Anschlussleitung, ein Vorlauftemperatursensor als Anlegesensor NTC 10 kOhm mit 5,8 m langer Anschlussleitung und Stecker sowie ein Stecker für die Heizkreispumpe.

Mit welchen Viessmann Regelungen ist der Erweiterungssatz kompatibel?
Der Erweiterungssatz wird direkt von der Vitotronic 200 angesteuert. Eine Prüfung der genauen Kompatibilität mit dem vorhandenen Kesselmodell und der Regelungsgeneration wird dennoch empfohlen.

Für welchen Heizkreis ist dieser Erweiterungssatz vorgesehen?
Der Erweiterungssatz ist für den ersten Heizkreis mit Mischer, bezeichnet als M2, ausgelegt. Er erweitert die Regelung um genau diesen zusätzlichen gemischten Heizkreis.

Mit welchen Mischertypen ist der Erweiterungssatz kompatibel?
Der Mischer-Motor passt zu Viessmann Mischern der Größen DN 20 bis DN 50 sowie R 1/2 bis R 1 1/4. Andere Gewinde- oder Nenngrößen außerhalb dieses Bereichs werden nicht unterstützt.

Ist der Erweiterungssatz auch für Flanschmischer geeignet?
Nein, der Mischer-Motor ist ausdrücklich nicht für Flanschmischer vorgesehen. Er ist ausschließlich für die genannten Gewindeanschlüsse DN 20 bis DN 50 und R 1/2 bis R 1 1/4 konzipiert.

Was bedeutet die Bezeichnung NTC 10K beim Temperatursensor?
NTC steht für „Negative Temperature Coefficient“, also einen Widerstand, der bei steigender Temperatur sinkt. Die Angabe 10K bezieht sich auf den Widerstandswert von 10 kOhm bei 25 °C.

Wie lang sind die Anschlussleitungen von Mischer-Motor und Temperaturfühler?
Der Mischer-Motor verfügt über eine Anschlussleitung von 4,0 m Länge. Der Vorlauftemperatursensor ist mit einer 5,8 m langen Anschlussleitung und Stecker ausgestattet.

Welche Schutzart hat der Vorlauftemperatursensor?
Der Sensor erreicht die Schutzart IP53 gemäß EN 60529, sofern Aufbau und Einbau entsprechend ausgeführt werden. Damit ist er gegen Staub in begrenztem Maße und gegen Sprühwasser geschützt.

In welchem Temperaturbereich kann der Sensor eingesetzt werden?
Im Betrieb ist der Sensor für einen Bereich von 0 bis +120 °C ausgelegt. Bei Lagerung und Transport gilt ein zulässiger Bereich von -20 °C bis +70 °C.

Welche Vorteile bietet ein gemischter Heizkreis?
Ein gemischter Heizkreis ermöglicht niedrigere Vorlauftemperaturen als der ungemischte Hauptkreis und steigert dadurch die Effizienz der Anlage. Das macht ihn besonders geeignet für Fußbodenheizungen oder andere Niedertemperatursysteme.

Wie wird der Vorlauftemperatursensor montiert?
Der Sensor ist als Anlegesensor ausgeführt und wird außen an das Vorlaufrohr des gemischten Heizkreises angelegt. Eine Montage im Inneren der Rohrleitung ist bei diesem Sensortyp nicht erforderlich.

Kann der Erweiterungssatz selbst installiert werden?
Die Installation erfordert elektrische Anschlüsse und eine Einbindung in die bestehende Regelung, weshalb Fachkenntnisse notwendig sind. Der Hersteller empfiehlt die Montage, Erstinbetriebnahme und Wartung durch einen autorisierten Sanitär- und Heizungsfachbetrieb.

Ist der Erweiterungssatz busfähig oder direkt verdrahtet?
Dieser Erweiterungssatz ist nicht busfähig und wird direkt von der Vitotronic 200 angesteuert. Eine Einbindung über den KM-BUS ist bei dieser Ausführung nicht vorgesehen.

Benötigt der Erweiterungssatz regelmäßige Wartung?
Der Erweiterungssatz ist wartungsarm. Eine Überprüfung im Rahmen der regulären Heizungswartung durch eine Fachkraft wird dennoch empfohlen.

Welche Sicherheitsvorschriften gelten bei Montage und Betrieb?
Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung dürfen nur von autorisiertem Fachpersonal wie einem Sanitär- oder Heizungsfachbetrieb durchgeführt werden. Dabei sind die beiliegenden Installations-, Bedienungs- und Wartungsanleitungen sowie alle geltenden Produkt- und Systemzulassungen zu beachten.

EU-Verantwortlicher Kontakt gemäß GPSR

Hersteller Viessmann
Eingetragener Handelsname Viessmann Climate Solutions SE
Straße Viessmannstraße 1
PLZ / Ort 35108 Allendorf (Eder)
Land Deutschland
Telefon +49 6452 70-0
E-Mail info@viessmann.com

Installations- & Warnhinweise

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!

WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.



Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!

Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
