Viessmann Vitocal 222-S Luft/Wasser-Wärmepumpe 10 kW AWBT-M-E-AC 221.E10 2C Anschluss-Set rechts
Viessmann Vitocal 222-S Luft/Wasser-Wärmepumpe AWBT-M-E-AC 221.E10 2C Luft/Wasser-Wärmepumpe Split-Ausführung mit Montagezubehör, Anschluss nach rechts für Heizung, Kühlung und Trinkwassererwärmung.
-2%
13.149,00 €
(auf UVP des Herstellers)
12.854,21 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Spedition
- Artikelnummer
- Z025145
- WEEE-NR
- DE58723830
- Lieferzeit
- 3 - 5 Werktage
VIESSMANN Vitocal 222-S Typ AWBT-M-E-AC 221.E10 2C - 10 kW Luft/Wasser-Wärmepumpe in Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung mit Montagezubehör, Anschluss nach rechts
Paket Vitocal 222-S AWBT-MEAC 221.E10 2C
bestehend aus:
- 1 x Z022740 Vitocal 222-S AWBT-M-E-AC 221.E10 2C
- 1 x ZK06412 Montagehilfe AP nach rechts 2 Heizkreise
- 1 x ZK06313 Installations-Set Bodenmontage 6 / 16

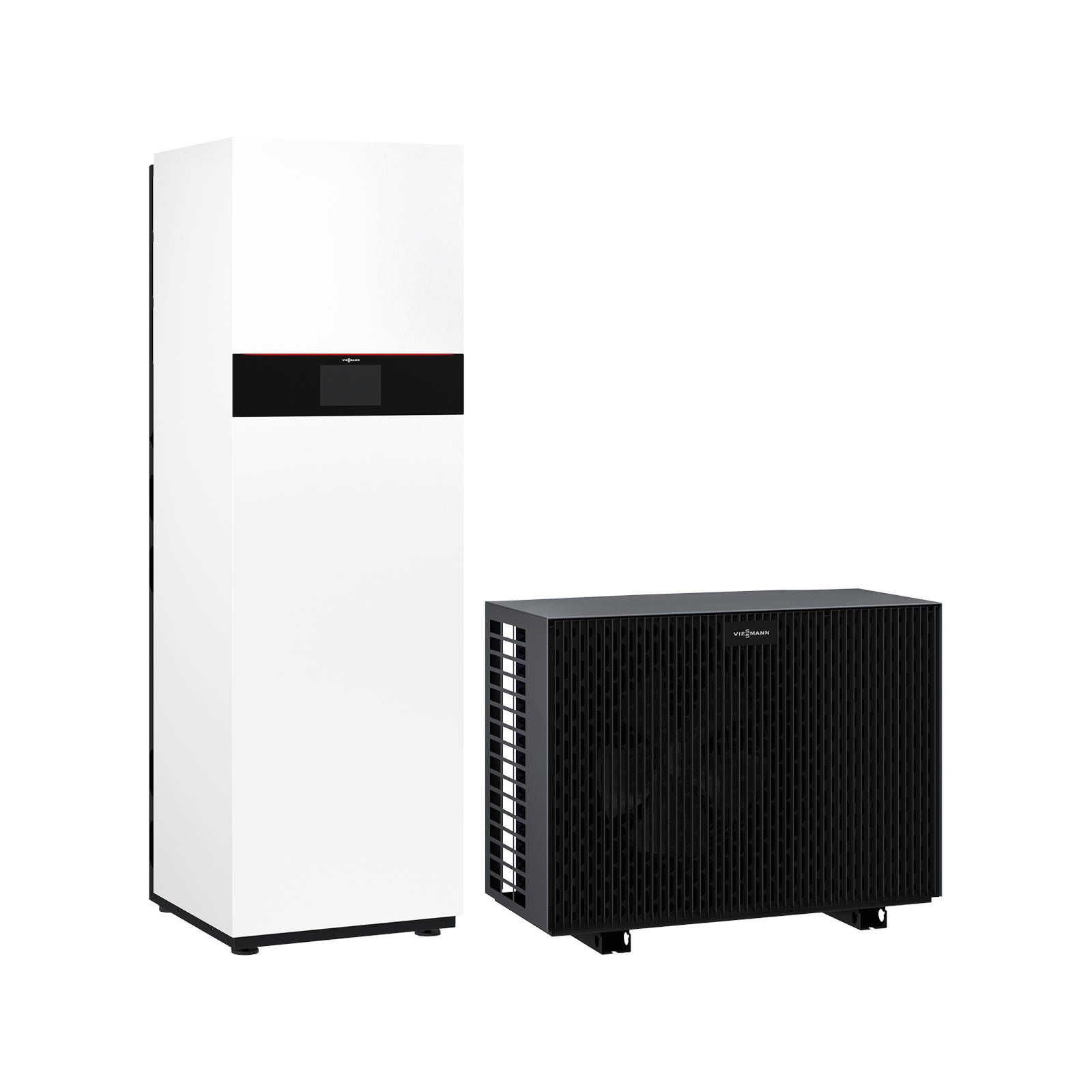

VIESSMANN Vitocal 222-S Typ AWBT-M-E-AC 221.E10 2C
Wärmepumpen-Kompaktgerät. Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
- Einfache Einbringung durch Teilbarkeit der Inneneinheit
- Umweltfreundliches Kältemittel R32 mit einem niedrigen GWP von 771 (GWP = Global Warming Potential)
- Komfortabel durch reversible Ausführung für Heizen und Kühlen
- Integrierter Speicher-Wassererwärmer 190 l
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- Internetfähig durch integriertes WLAN oder Service-Link
- Bedienung. Optimierung. Wartung und Service über ViCare App und ViGuide
- Geführte Inbetriebnahme über ViGuide
Lieferumfang/Ausstattung
Modulierende Wärmepumpe in Kompaktbauweise bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.
Außeneinheit:
- Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Rollkolben-Verdichter und Advanced Acoustics Design (AAD)
- Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
- Energieeffiziente Abtauung über Kreislaufumkehr
- Korrosionsbeständiger. wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Kältemittel R32 mit einem GWP-Wert von 771 nach IPPC AR6
Inneneinheit:
- Mit integriertem Speicher-Wassererwärmer 190 l. mit Ceraprotect-Emaillierung, für geringe Speicherverluste allseitig mit PUR-Hartschaum wärmegedämmt und mit Magnesium-Schutzanode ausgestattet.
- Mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung des erforderlichen Mindestvolumenstroms im Wärmepumpenkreis
- Mit eingebauter Hocheffizienz-Umwälzpumpe für 2 direkte oder 1 direkten und einen gemischten Heiz-/Kühlkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser-Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromsensor, effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Außentemperatursensor (leitungsgebunden)
- Anschlussverrohrung muss anlagenspezifisch bestellt werden (Zubehör).
- Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps. Lokaler Zugriff für Service und Inbetriebnahme über App
Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör). Inneneinheit bodenstehend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen (Zubehör) herstellen.
Für Heizungsanlagen mit 2 direkten ungemischten Heiz-/Kühlkreisen oder einem direkten Heiz-/Kühlkreis ohne Mischer und einem gemischten Heiz-/Kühlkreis mit Mischer.
Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung
- Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige. Inbetriebnahme-Assistenten, kontextbezogener Hilfe. Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
- Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten: Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS. PlusBus. WLAN und Service Link (Low-Power-Funk).
- Mit im Gerät integriertem Kommunikationsmodul, Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
- Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.
Service Link
Über Service Link werden - vorbehaltlich einer ausreichenden Mobilfunkabdeckung - automatisch ausgewählte Informationen. z. B. Störungsmeldung und eine Übersicht. der in der Anlage verbauten Steuer- und Erweiterungsmodule. an Viessmann übermittelt. Das ermöglicht einen besseren Support im Störungsfall (Datenschutzinformation unter viessmann.com/servicelink). Über den Service Link wird eine Datenübertragung für eine Laufzeit von 5 Jahren ab Installation des Geräts gewährleistet. Eine anschließende Einstellung des Service Link bleibt vorbehalten.
Montagehilfe Kompaktgerät 2 Heiz-/Kühlkreise für Aufputzinstallation nach rechts
- Anschlusskonsole
- Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1¼
- Wärmegedämmte Kaltwasser- und Warmwasserleitung G 1
- Absperrarmaturen für Heizwasservorlauf und -rücklauf mit KFE-Hahn
- Absperrarmaturen für Trinkwasser
Für Kühlbetrieb müssen die Absperrarmaturen bauseitig gedämmt werden.
Installations-Set für Bodenmontage der Außeneinheit
- Kupferrohr 6 x 1 mm mit Wärmedämmung für Flüssigkeitsleitung, Ring mit 12,5 m
- Kupferrohr 16 x 1 mm mit Wärmedämmung für Heißgasleitung, Ring mit 12,5 m
- 2 Stück Konsolen aus Edelstahlprofilen für Bodenmontage
- 10 m Thermo-Isolierband 50 x 3 mm. Farbe: weiss
| Farbe | ||
| Außeneinheit | Vitographite | |
| Inneneinheit | Vitopearlwhite | |
| Bei Betriebspunkt A2/W35 | ||
| Nenn-Wärmeleistung | 5.8 | kW |
| Elektr. Leistungsaufnahme | 1.7 | kW |
| Leistungszahl (COP) | 3.5 | |
| Bei Betriebspunkt A7/W35 | ||
| Nenn-Wärmeleistung | 8.3 | kW |
| Elektr. Leistungsaufnahme | 1.7 | kW |
| Leistungszahl (COP) | 4.9 | |
| Bei Betriebspunkt A -7/W35 | ||
| Nenn-Wärmeleistung | 7.4 | kW |
| Elektr. Leistungsaufnahme | 2.59 | kW |
| Leistungszahl (COP) | 2.91 | |
| Lufteintrittstemperatur Heizbetrieb | ||
| Lufttemperatur min. | -20 | °C |
| Lufttemperatur max. | 45 | °C |
| Lufteintrittstemperatur Kühlbetrieb | ||
| Lufttemperatur min. | 15 | °C |
| Lufttemperatur max. | 45 | °C |
| Heizwasser (Sekundärkreis) | ||
| Max. Vorlauftemperatur (Verdichter) | 60 | °C |
| Zul. Betriebsdruck | 3 | bar |
| Zul. Betriebsdruck | 0.3 | MPa |
| Elektrische Werte Außeneinheit | ||
| Nennspannung Verdichter | 1/N/PE 230 V/50 Hz | |
| Anlaufstrom Verdichter | 10 | A |
| Elektrische Werte Inneneinheit | ||
| Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
| Absicherung intern | T 6.3 | A |
| Elektr. Leistungsaufnahme Heizkreispumpe Heiz-/Kühlkreis 1(PWM) | 60 | W |
| Energieeffizienzindex (EEI) Heizkreispumpe Heiz-/Kühlkreis 1 | 0.2 | |
| Elektr. Leistungsaufnahme Heizkreispumpe Heiz-/Kühlkreis 2 (PWM) | 25 | W |
| Energieeffizienzindex (EEI) Heizkreispumpe Heiz-/Kühlkreis 2 | 0.2 | |
| Nennspannung | 1/N/PE 230 V/50 Hz | |
| Oder Nennspannung | 3/N/PE 400 V/50 Hz | |
| Heizleistung | 8 | kW |
| Kältemittel R32 | ||
| Kältemittelfüllmenge | 1.5 | kg |
| Treibhauspotenzial (GWP) | 771 | |
| CO2-Äquivalent | 1.16 | t |
| Abmessungen Außeneinheit | ||
| Länge | 500 | mm |
| Breite | 1.080 | mm |
| Höhe | 850 | mm |
| Gewicht | 95 | kg |
| Abmessungen Inneneinheit | ||
| Länge | 597 | mm |
| Breite | 600 | mm |
| Höhe | 1.900 | mm |
| Gewicht | 188 | kg |
| Integrierter Speicher-Wassererwärmer | ||
| Speicherinhalt | 190 | l |
| Max. zulässige Trinkwassertemperatur | 70 | °C |
| Anschlüsse | ||
| Heizwasservorlauf | Cu 28 x 1.0 | mm |
| Heizwasserrücklauf | Cu 28 x 1.0 | mm |
| Vorlauf Speicher-Wassererwärmer | Cu 22 x 1.0 | mm |
| Rücklauf Speicher-Wassererwärmer | Cu 22 x 1.0 | mm |
| Flüssigkeitsleitung | 6 | mm |
| Heißgasleitung | 16 | mm |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Kombiheizgerät Wärmepumpe | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 189 | % |
| Wärmenennleistung | 9 | kW |
| Jährlicher Energieverbrauch | 3460 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 136 | % |
| Wärmenennleistung | 8 | kW |
| Jährlicher Energieverbrauch | 4817 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 150 | % |
| Wärmenennleistung | 10 | kW |
| Jährlicher Energieverbrauch | 6648 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 118 | % |
| Wärmenennleistung | 10 | kW |
| Jährlicher Energieverbrauch | 8377 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 234 | % |
| Wärmenennleistung | 5 | kW |
| Jährlicher Energieverbrauch | 1041 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 161 | % |
| Wärmenennleistung | 4 | kW |
| Jährlicher Energieverbrauch | 1386 | kWh |
| Schallleistungspegel Außen | 54 | dB |
| Schallleistungspegel Innen | 40 | dB |
| Energieeffizienzklasse | A | |
| Energieeffizienz | 77 | % |
| Zapfprofil | L | |
| Bezugsenergie (Qref) | 11.655 | kWh |
| Temperaturregler | ||
| Temperaturregler Klasse | II | |
| Beitrag Raumheizungs-Energieeffizienz | 2 | % |
| Energieeffizienz Verbund (Trinkwassererwärmung) | 77 | % |
| Energieeffizienz Verbund (Heizung) | 138 | % |
| Energieeffizienzklasse Verbund (Trinkwassererwärmung) | A | |
| Energieeffizienzklasse Verbund (Heizung) | A++ |
Wofür ist die Viessmann Vitocal 222-S geeignet?
Die Vitocal 222-S ist ein Luft/Wasser-Wärmepumpen-Kompaktgerät für die Beheizung, Kühlung und Trinkwassererwärmung von Wohngebäuden, das die in der Außenluft enthaltene Wärme nutzt.
Was bedeutet "Split-Ausführung" bei dieser Wärmepumpe?
Bei der Split-Ausführung sind Außen- und Inneneinheit räumlich getrennt und werden über Kältemittelleitungen miteinander verbunden. Das ermöglicht eine platzsparende Aufstellung der Inneneinheit auch wohnraumnah, während die Außeneinheit im Freien die Umweltwärme aufnimmt.
Welches Kältemittel wird verwendet und wie umweltverträglich ist es?
Die Wärmepumpe arbeitet mit dem Kältemittel R32, das mit einem GWP-Wert (Global Warming Potential) von 771 vergleichsweise umweltfreundlich ist. Die Kältemittelfüllmenge dieses Modells beträgt 1,5 kg, was einem CO2-Äquivalent von 1,16 t entspricht.
Welche Leistungszahl (COP) erreicht die Wärmepumpe?
Die Leistungszahl (COP) liegt je nach Betriebspunkt zwischen 2,91 bei A-7/W35 und bis zu 4,9 bei A7/W35, bei A2/W35 werden 3,5 erreicht.
Was ist im Lieferumfang dieses Anschluss-Sets enthalten?
Im Lieferumfang dieses Sets enthalten sind die Vitocal 222-S Wärmepumpe (AWBT-M-E-AC 221.E10 2C), eine Montagehilfe für die Aufputz-Installation nach rechts mit 2 Heizkreisen sowie ein Installations-Set für die Bodenmontage der Außeneinheit.
Wofür wird das Installations-Set für die Bodenmontage benötigt?
Das Installations-Set für die Bodenmontage enthält vorisolierte Kupferrohre für Flüssigkeits- und Heißgasleitung (jeweils als 12,5-Meter-Ring), zwei Edelstahlkonsolen zur Bodenaufstellung der Außeneinheit sowie Thermo-Isolierband zur Abdichtung der Leitungsverbindungen.
Was leistet die Hydro AutoControl Hydraulik?
Die Hydro AutoControl Hydraulik regelt selbstoptimierend den Volumenstrom im Wärmepumpenkreis, stellt die notwendige Abtauenergie bereit und sichert den erforderlichen Mindestvolumenstrom, ohne dass dafür zusätzliche externe Komponenten nötig sind.
Kann die Wärmepumpe auch kühlen?
Ja, die Vitocal 222-S ist reversibel ausgeführt und kann neben dem Heizbetrieb auch aktiv kühlen.
Wie groß ist der integrierte Warmwasserspeicher und wie ist er ausgestattet?
Der integrierte Speicher-Wassererwärmer fasst 190 Liter, verfügt über eine Ceraprotect-Emaillierung zur Reduzierung von Speicherverlusten, ist allseitig mit PUR-Hartschaum wärmegedämmt und mit einer Magnesium-Schutzanode gegen Korrosion ausgestattet.
Bis zu welcher Vorlauftemperatur arbeitet die Wärmepumpe?
Die maximale Vorlauftemperatur am Verdichter beträgt 60 °C.
Wer darf die kältetechnische Installation und Inbetriebnahme durchführen?
Die kältetechnische Installation und Inbetriebnahme von Split-Wärmepumpen darf gesetzlich nur von zertifiziertem Fachpersonal mit entsprechendem Sachkundenachweis gemäß der Chemikalien-Klimaschutzverordnung durchgeführt werden.
Wie wird die Wärmepumpe bedient und ferngesteuert?
Die Bedienung erfolgt über ein 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige direkt am Gerät sowie alternativ über ein mobiles Endgerät mit der ViCare App. Für Inbetriebnahme, Service und Wartung steht zusätzlich die ViGuide-Anwendung zur Verfügung.
Was ist der Service Link und wie lange läuft die Datenübertragung?
Über den Service Link werden bei ausreichender Mobilfunkabdeckung automatisch ausgewählte Informationen wie Störungsmeldungen an Viessmann übermittelt, um im Störungsfall einen besseren Support zu ermöglichen. Die Datenübertragung ist ab Installation für eine Laufzeit von 5 Jahren gewährleistet.
Welche Abmessungen und welches Gewicht haben Außen- und Inneneinheit?
Die Außeneinheit misst 500 x 1.080 x 850 mm (L x B x H) und wiegt 95 kg, die Inneneinheit misst 597 x 600 x 1.900 mm und wiegt 188 kg.
Für welche Heizkreiskonfigurationen ist dieses Modell mit 2 Heizkreisen ausgelegt?
Dieses Modell mit 2 Heizkreisen ist für Heizungsanlagen mit 2 direkten ungemischten Heiz-/Kühlkreisen oder einem direkten Heiz-/Kühlkreis ohne Mischer und einem gemischten Heiz-/Kühlkreis mit Mischer ausgelegt.
Wie leise ist die Wärmepumpe im Betrieb?
Der Schallleistungspegel beträgt außen 54 dB und innen 40 dB, was die Wärmepumpe zu einem vergleichsweise leisen Gerät ihrer Klasse macht.
Welche Anschlussmaße hat die Heizwasserleitung?
Der Anschluss für Heizwasservorlauf und -rücklauf erfolgt über Kupferrohre mit 28 x 1,0 mm, der Anschluss für Vor- und Rücklauf des Speicher-Wassererwärmers über Kupferrohre mit 22 x 1,0 mm.
Was passiert bei Vereisung des Verdampfers im Winterbetrieb?
Die Abtauung erfolgt energieeffizient über eine Umkehrung des Kältekreislaufs (Kreislaufumkehr), wobei der eingebaute Abtaupuffer mit 16 Litern die dafür nötige Energie bereitstellt, ohne den Heizbetrieb wesentlich zu beeinträchtigen.
- 1 x Z022740 Vitocal 222-S AWBT-M-E-AC 221.E10 2C
- 1 x ZK06412 Montagehilfe AP nach rechts 2 Heizkreise
- 1 x ZK06313 Installations-Set Bodenmontage 6 / 16
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | Viessmann |
|---|---|
| Eingetragener Handelsname | Viessmann Climate Solutions SE |
| Straße | Viessmannstraße 1 |
| PLZ / Ort | 35108 Allendorf (Eder) |
| Land | Deutschland |
| Telefon | +49 6452 70-0 |
| info@viessmann.com |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!
Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
Ähnliche Artikel
Produktgalerie überspringen
Verkaufspreis:
13.721,32 €
Regulärer Preis:
19.533,85 €
-30%
Viessmann Vitocal 222-S Luft/Wasser-Wärmepumpe AWBT-M-E-AC 221.E10 2C 10 kW Split-Ausführung
Z022740
Inhalt: 1 Stück
