Viessmann Vitocal 222-S Wärmepumpe-Kompaktgerät Split AWBT-M-E-AC 221.C04 HZ-Pufferspeicher 42 l Anschluss rechts/links
11.618,70 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Paket
- Versandart
- Spedition
- Artikelnummer
- Z017632
- WEEE-NR
- DE58723830
- Lieferzeit
- 3 - 5 Werktage
VITOCAL 222-S Wärmepumpen-Kompaktgeräte, Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung Typ AWBT-M-E-AC 221.C04 mit Heizwasser-Pufferspeicher Vitocell 100-E SVPA

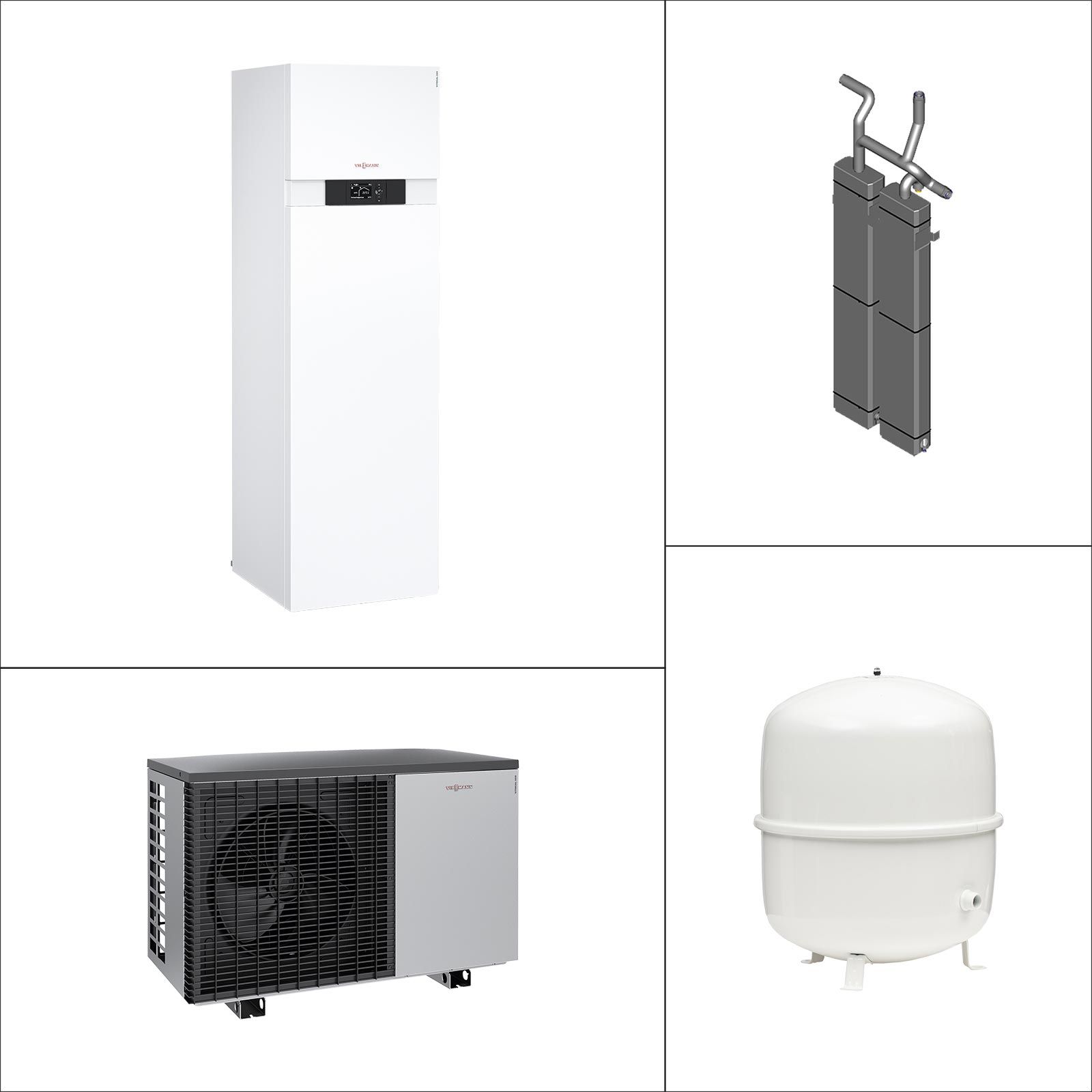

Das Paket besteht aus:
1 x Z015346 Vitocal 222-S, Typ AWBT-M-E-AC 221.C04
1 x ZK03801 Vitocell 100-E, Typ SVPA 42 l
1 x ZK02959 Anschluss-Set Heizkreis, Aufputz, re/li
1 x 7938083 Membran-Ausdehnungsgefäss H35 white
1 x 9572213 Kappenventil R3/4
VIESSMANN Vitocal 222-A
Wärmepumpen-Kompaktgerät, Monoblock-Ausführung mit Außen- und Monoblock-Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
- Kompakte Monoblock-IInneneinheit mit mit 220 Liter Speicher-Wassererwärmer, Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- Besonders leise im Betrieb durch Advanced acoustics design (AAD)
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang/Ausstattung
Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit.
Außeneinheit für Bodenmontage oder Wandmontage:
Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.
Inneneinheit, bodenstehend:
Mit integriertem Speicher-Wassererwärmer mit Ceraprotect-Emaillierung für geringe Wärmeverluste allseitig mit PUR-Hartschaum wärmegedämmt und mit Magnesium-Schutzanode. Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, integriertem Strömungswächter und Sicherheitsgruppe. Mit strömungsgünstigem Gussblock mit Aufnahme des 3-Wege-Umschaltventils (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Integration eines Heizkreises mit Mischer in der Inneneinheit möglich (Zubehör).
Verbindung zwischen Außen- und Inneneinheit mit hydraulischen Anschluss-Sets (Zubehör) herstellen.
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Integrierte Regelung eines geeigneten Vitovent Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Ansteuerung eines Heizwasser-Durchlauferhitzers.
Mit integrierter Eigenverbrauchsoptimierung für Strom der Photovoltaikanlage in Verbindung mit Energiezähler (Zubehör).
Mit Kühlfunktion "active cooling".
Die Vitotronic 200 enthält:
- Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung durch grafisches Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
- Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen. Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
- Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
- Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör). Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN. Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) - Anbindung über LON. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich.
- Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich.
Vitocell 100-E, Typ SVPA
Zur Heizwasserspeicherung in Verbindung mit Wärmepumpenkompaktgeräten, einschließlich Überströmventil. Zur Sicherstellung des Mindestanlagenvolumens. Zum rückseitigen Anbau an das Kompaktgerät, wärmegedämmt, 42 Liter Inhalt, Farbe: Schwarz
Hydraulisches Anschluss-Set Heizkreis
Für Aufputzinstallation nach links oder rechts.
Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1¼, wärmegedämmte Kaltwasser- und Warmwasserleitung G ¾ und wärmegedämmte Zirkulationsleitung G ¾.
Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen
- Pulverbeschichtet
- Mit Stellfüßen
Kappenventil R 3/4
Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.
| VIESSMANN Vitocal 222-A | ||
| Typ | AWBT-M-E-AC 221.C04 | |
| Mit max. Heizleistung (A7/W35) | 4,2 | kW |
| Farbe Inneneinheit: | Vitopearlwhite | |
| Farbe Außeneinheit: | Vitosilber | |
| Bei Betriebspunkt A2/W35 | ||
| Nenn-Wärmeleistung | 2,6 | kW |
| Elektr. Leistungsaufnahme | 0,7 | kW |
| Leistungszahl (COP) | 3,6 | |
| Bei Betriebspunkt A7/W35 | ||
| Nenn-Wärmeleistung | 4 | kW |
| Elektr. Leistungsaufnahme | 0,9 | kW |
| Leistungszahl (COP) | 4,6 | |
| Bei Betriebspunkt A -7/W35 | ||
| Nenn-Wärmeleistung | 3,8 | kW |
| Elektr. Leistungsaufnahme | 1,3 | kW |
| Leistungszahl (COP) | 2,9 | |
| Bei Betriebspunkt A35/W18 | ||
| Kühlleistung | 4,0 | kW |
| Elektr. Leistungsaufnahme | 1,0 | kW |
| Leistungszahl (EER) | 4,2 | |
| Lufteintrittstemperatur Heizbetrieb | ||
| Lufttemperatur min. | -20 | °C |
| Lufttemperatur max. | 35 | °C |
| Lufteintrittstemperatur Kühlbetrieb | ||
| Lufttemperatur min. | 10 | °C |
| Lufttemperatur max. | 45 | °C |
| Heizwasser (Sekundärkreis) | ||
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 700 | mbar |
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 70 | MPa |
| Max. Vorlauftemperatur | 60 | °C |
| Zul. Betriebsdruck | 3 | bar |
| Zul. Betriebsdruck | 0,3 | MPa |
| Elektrische Werte Außeneinheit | ||
| Nennspannung Verdichter | 1/N/PE 230 V/50 Hz | |
| Anlaufstrom Verdichter | 5 | A |
| Elektrische Werte Inneneinheit | ||
| Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
| Absicherung intern | T 6,3 | A |
| Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 60 | W |
| Energieeffizienzindex (EEI) Sekundärpumpe | ? 0,2 | |
| Nennspannung | 1/N/PE 230 V/50 Hz | |
| Nennspannung | 3/N/PE 400 V/50 Hz | |
| Heizleistung | 9 | kW |
| Kältemittel R410A | ||
| Kältemittelfüllmenge | 1,8 | kg |
| Treibhauspotenzial (GWP) | 1924 | |
| CO2-Äquivalent | 3,5 | t |
| Abmessungen Außeneinheit | ||
| Länge | 546 | mm |
| Breite | 1.109 | mm |
| Höhe | 753 | mm |
| Gewicht | 94 | kg |
| Abmessungen Inneneinheit | ||
| Länge | 681 | mm |
| Breite | 600 | mm |
| Höhe | 1.874 | mm |
| Gewicht | 169 | kg |
| Integrierter Speicher-Wassererwärmer | ||
| Speicherinhalt | 220 | l |
| Max. Zapfvolumen bei Trinkwassertemperatur 40 °C, Bevorratungstemperatur 52,5°C und Wasserentnahme von 10 l/min | 290 | l |
| Leistungskennzahl NL nach DIN 4708 | 1,6 | |
| Zapfbare Wassermenge | 17,3 | l/min |
| Max. zul. Trinkwassertemperatur | 70 | °C |
| Anschlüsse | ||
| Heizwasservorlauf | G 1 1/4 | |
| Heizwasserrücklauf | G 1 1/4 | |
| Kalt-/Warmwasser/Zirkulation | G 3/4 | |
| Abmessung Flüssigkeitsleitung | 6 | mm |
| Abmessung Heißgasleitung | 12 | mm |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Kombiheizgerät Wärmepumpe | ||
| Spektrum | (A+++ -D) | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 176 | % |
| Wärmenennleistung | 9 | kW |
| Jährlicher Energieverbrauch | 4314 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 129 | % |
| Wärmenennleistung | 9 | kW |
| Jährlicher Energieverbrauch | 5867 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 143 | % |
| Wärmenennleistung | 10 | kW |
| Jährlicher Energieverbrauch | 6520 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 110 | % |
| Wärmenennleistung | 10 | kW |
| Jährlicher Energieverbrauch | 8980 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 209 | % |
| Wärmenennleistung | 5 | kW |
| Jährlicher Energieverbrauch | 1255 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 154 | % |
| Wärmenennleistung | 8 | kW |
| Jährlicher Energieverbrauch | 2633 | kWh |
| Schallleistungspegel Außen | 56 | dB |
| Schallleistungspegel Innen | 39 | dB |
| Energieeffizienzklasse | A+ | |
| Energieeffizienz | 117 | % |
| Zapfprofil | L | |
| Bezugsenergie (Qref) | 11.655 | kWh |
| Temperaturregler | ||
| Temperaturregler Klasse | II | |
| Beitrag Raumheizungs-Energieeffizienz | 2 | % |
| Vitocell 100-E, Typ SVPA | ||
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Heizwasser-Pufferspeicher | ||
| Spektrum | (A+-F) | |
| Energieeffizienzklasse | B | |
| Warmhalteverluste | 37 | W |
| Inhalt | 40 | l |
| Hydraulisches Anschluss-Set Heizkreis | ||
| Für Aufputzinstallation nach links oder rechts. | ||
| Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1¼ mit Bogen 90°, wärmegedämmte Kaltwasser- und Warmwasserleitung G ¾ mit Bogen 90° und wärmegedämmte Zirkulationsleitung G ¾ mit Bogen 90°. | ||
| Endmanschette | ||
| Zur Abdichtung und Durchführung von Kältemittelleitungen durch ein KG-Rohr DN 125. | ||
| Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen | ||
| Typ | H35 | |
| Inhalt | 35 | l |
| Farbe | Weiß | |
| Max Betriebsdruck | 3/0,3 | bar/MPa |
| Anschluss | R 3/4 | |
| Durchmesser | 376 | mm |
| Höhe | 466 | mm |
| Gewicht | 5 | kg |
| Kappenventil R 3/4 | ||
| Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C. | ||
Was unterscheidet die Viessmann Vitocal 222-S als Split-Gerät von einer Monoblock-Wärmepumpe?
Für welche Gebäude eignet sich die Viessmann Vitocal 222-S?
Welche Funktionen übernimmt die Viessmann Vitocal 222-S im Alltag?
Was gehört zum Lieferumfang der Viessmann Vitocal 222-S dazu?
Wofür wird der integrierte Pufferspeicher benötigt?
Kann der hydraulische Anschluss wahlweise rechts oder links erfolgen?
Welches Kältemittel kommt in der Viessmann Vitocal 222-S zum Einsatz?
Wird für den Betrieb zwingend eine Fußbodenheizung benötigt?
Lässt sich die Viessmann Vitocal 222-S mit einer Photovoltaikanlage kombinieren?
Wie laut ist die Außeneinheit im Betrieb?
Wer darf die Installation der Wärmepumpe durchführen?
Welche Wartung benötigt die Viessmann Vitocal 222-S?
Wie lange hält eine Luft-Wasser-Wärmepumpe wie die Vitocal 222-S in der Regel?
Funktioniert die Wärmepumpe auch bei sehr niedrigen Außentemperaturen zuverlässig?
Gibt es staatliche Förderungen für den Kauf einer Wärmepumpe wie der Viessmann Vitocal 222-S?
Was bedeutet die Diagnosefunktion der Vitotronic 200-Regelung für den Betrieb?
- 1x In.einh. Vitocal 222-S AWBT-E-AC 221.C08
- 1x Ausseneinheit 2xX-S 4kW 230V
- 1x Beipack Adapter
- 1x TU-Set Vitocal 222-S
- 1x Vitocell 100-E SVPA
- 1x Anschlussleitung rechts/links
- 1x Endmanschette
- 1x Membran-Ausdehnungsgefäß Typ N35, weiß
- 1x Kappenventil R3/4
