Wärmepumpenpaket alpha innotec LWDV 91-1/3-HDV 9-1/3 mit 300 Liter BWS und 100 Liter TPS, Bodenkonsole und Wanddurchführung

Selfio Wärmepumpen-Paket mit alpha innotec dualer Luft/Wasser Wärmepumpe alira V-line - LWDV Serie mit Hydraulikmodul 9 kW, 300 Liter Brauchwasserspeicher und 100 Liter Pufferspeicher - Bodenkonsole und Wanddurchführung

Erleben Sie eine moderne Heiztechnik mit unserem Wärmepumpenpaket! Die Wärmepumpe nutzt Außenluft als Wärmequelle und sorgt für eine effiziente Beheizung Ihres Hauses. Das innovative System ermöglicht eine Reduzierung der Heizkosten und bietet eine wartungsarme sowie langlebige Lösung. Profitieren Sie von einer zuverlässigen Heiztechnik, die sich flexibel an verschiedene Anforderungen anpasst.

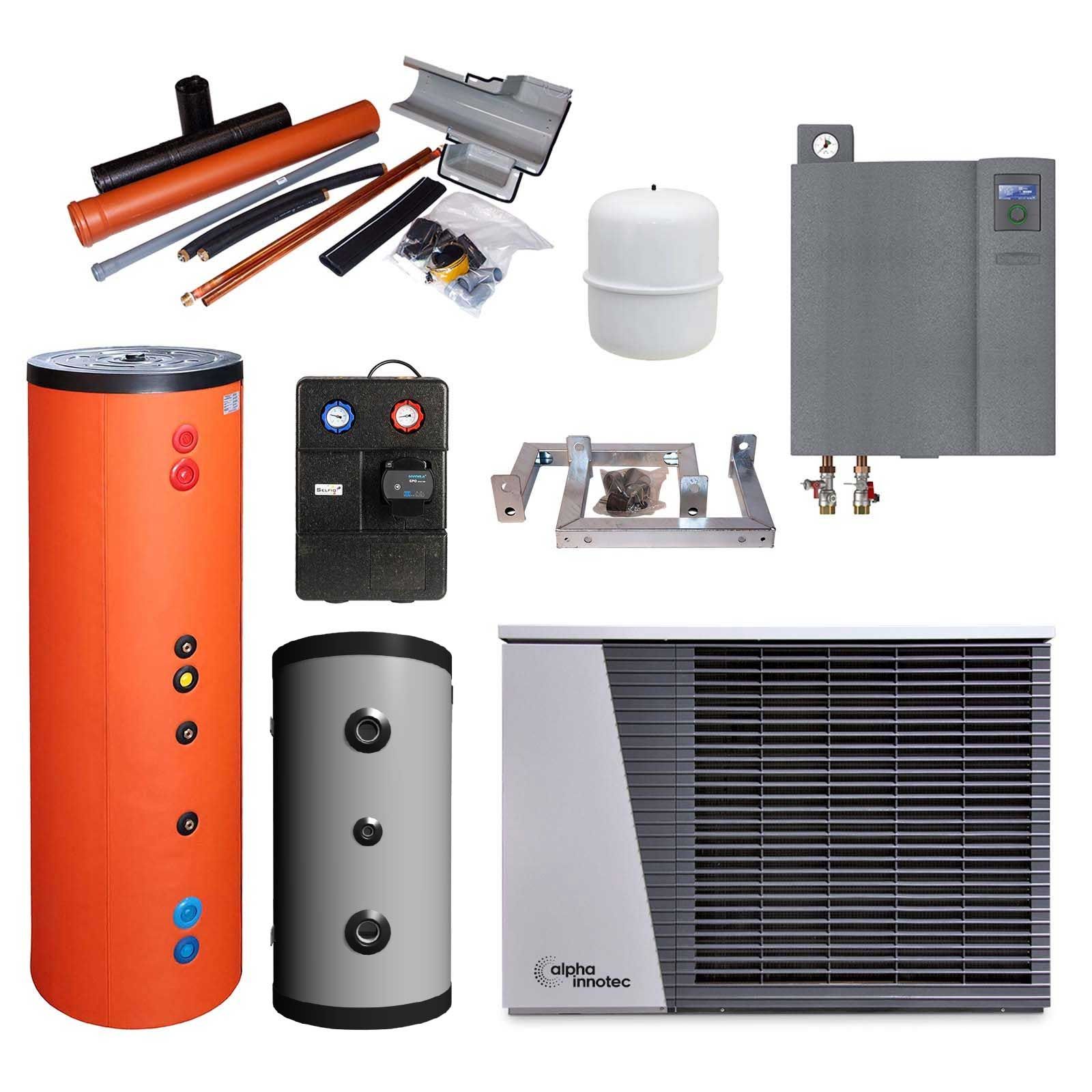

Das Wärmepumpen-Paket besteht aus:

• alpha innotec alira V-line - LWDV 91-1/3-HDV 9-1/3 bis 9 kW duale Luft/Wasser Wärmepumpe mit Hydraulikmodul
• alpha innotec verzinkte Bodenkonsole BKS
• alpha innotec Wanddurchführung WDF
• 300 Liter Wärmepumpen Brauchwasserspeicher mit Hochleistungs-Wärmetauscher
• 100 Liter Pufferspeicher
• 25 Liter Zilmet Membran Ausdehnungsgefäß Zilflex H
• Selfio Zweiwege Pumpengruppe mit Hydra GPO 25-6-130 ohne Mischventil Kugelhahn DN 25

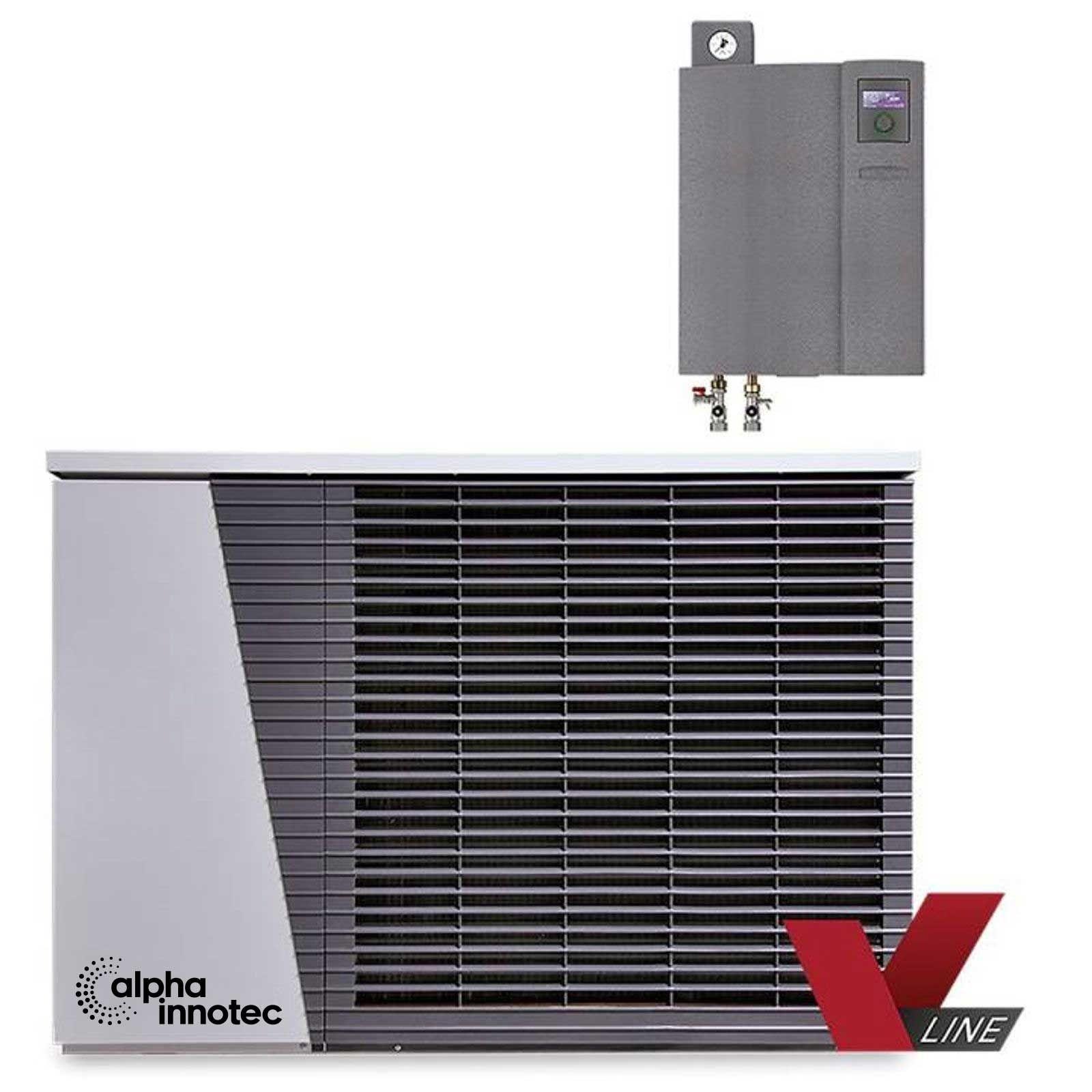

Produktbeschreibung alpha innotec duale Luft/Wasser-Wärmepumpe alira V-line LWDV mit Hydraulikmodul

Überzeugt durch Innovation und Langlebigkeit!

Die duale Luft/Wasser-Wärmepumpe alira V-line LWDV mit Hydraulikmodul bis 9 kW von alpha innotec ist vielseitig und technisch fortschrittlich. Neben hoher Funktionalität besticht sie durch ein ansprechendes Design. Die alira V-Line LWDV ist bekannt für ihre Langlebigkeit und Zuverlässigkeit. Die Installation wird durch innovative Details und umfassendes Zubehör erleichtert. Verschiedene Systemlösungen bieten eine hohe Flexibilität für den Installateur.

Warum eine Luft/Wasser-Wärmepumpe zur Außenaufstellung?

Die alira V-Line LWDV überzeugt durch einen leisen Betrieb und hohe Effizienz bei maximaler Leistung. Der Silent-Modus reduziert den Nachtbetrieb um 7 dB (A), sodass die Schallschutzwerte eingehalten werden. Dadurch ist der Einsatz auch auf kleinen Grundstücken mit geringem Abstand zum Nachbarn möglich. Das Gerät kombiniert Heizung und Brauchwasserbereitung in einem kompakten System. Die langlebige, witterungs- und korrosionsbeständige Aluminiumfassade ermöglicht eine gebäudenahe Aufstellung. Die Wärmepumpe eignet sich für Neubau und Sanierung und erreicht hohe Vorlauftemperaturen. Ein Betrieb bei niedrigen Temperaturen ist möglich. Die Wärmepumpe kann als Stand-Alone-Lösung oder in Kombination mit anderen Energieerzeugern eingesetzt werden. Das Bedienkonzept ist flexibel, der Transport leicht und die Installation schnell, auch ohne Kälteschein. Die hohe Jahresarbeitszahl ermöglicht eine Förderung bei monoenergetischem Betrieb.

Das Kältemittel Propan R290 trägt zur Effizienz bei. Das Zubehör ist optimal auf das System abgestimmt und ermöglicht einen wirtschaftlichen Betrieb. Das passende Hydraulikmodul LWDV 91 1/3 bis 12 kW ist erforderlich und sorgt für eine einfache Einbindung und den Betrieb mit regenerativen Energien oder Speichern.

Funktionsweise der dualen Luft/Wasser-Wärmepumpe alira V-Line LWDV von alpha innotec:

Im Verdampfer wird flüssiges Kältemittel durch Außenluftwärme verdampft. Das gasförmige Kältemittel wird im Verdichter verdichtet, wodurch Druck und Temperatur steigen. Im Verflüssiger gibt das Kältemittel die Wärme an das Heizungswasser ab. Danach wird das Kältemittel im Expansionsventil entspannt, wodurch Druck und Temperatur sinken und der Prozess von vorn beginnt. Das erwärmte Heizungswasser kann für Trinkwasser und Gebäudeheizung genutzt werden. Eine Nachheizung oder Unterstützung der Estrichausheizung erfolgt bei Bedarf durch ein Elektroheizelement, gesteuert vom Wärmepumpenregler. Schwingungsentkopplungen verhindern die Übertragung von Körperschall auf das Gebäude.

Enthaltene Komponenten für eine schnelle Installation:

• Wärmepumpenregler Luxtronik
• Elektroheizelement zur Unterstützung der Heizung und Brauchwarmwasserladung
• Umwälzpumpe mit Energieeffizienzindex
• Ausdehnungsgefäß
• Wärmemengenerfassung
• Sicherheitsbaugruppe
• Absperrhähne
• Überströmventil (in Kombination mit HSDV)
• Trinkwasserumschaltventil (in Kombination mit HSDV)
• Gefüllt mit Kältemittel Propan R290

Funktion des Hydraulikmoduls HDV 91 1/3:

Die LWDV-Produktfamilie wird mit kompletter Wanddurchführung, allen hydraulischen Verbindungsleitungen, speziellen Pufferspeichern unterhalb des Hydraulikmoduls sowie Boden- oder Wandkonsole für platzsparende Montage geliefert. Dies erleichtert die Installation erheblich.

Das Hydraulikmodul Dual HDV 9-1/3 gewährleistet die Funktionsfähigkeit der Hydraulikstation Dual – HSDV 9 M-1/3. Es zeichnet sich durch solide Verarbeitung, Langlebigkeit und moderne Technik aus.

Aufbau des Hydraulikmoduls Dual HDV 9-1/3:

Das Hydraulikmodul bis 9 kW ist mit einem Luxtronik 2.1 Regler ausgestattet, der eine Steuerung via Internet ermöglicht. Die Wärmepumpe lässt sich über PC, Laptop oder Smartphone mit der alpha App überwachen und einstellen. Das Modul enthält ein 6 kW Elektroheizelement, ein 12 Liter Ausdehnungsgefäß, eine Umwälzpumpe mit Energieeffizienzindex, ein Isoliergehäuse, Außenfühler, Absperrhähne und eine Wärmemengenerfassung.

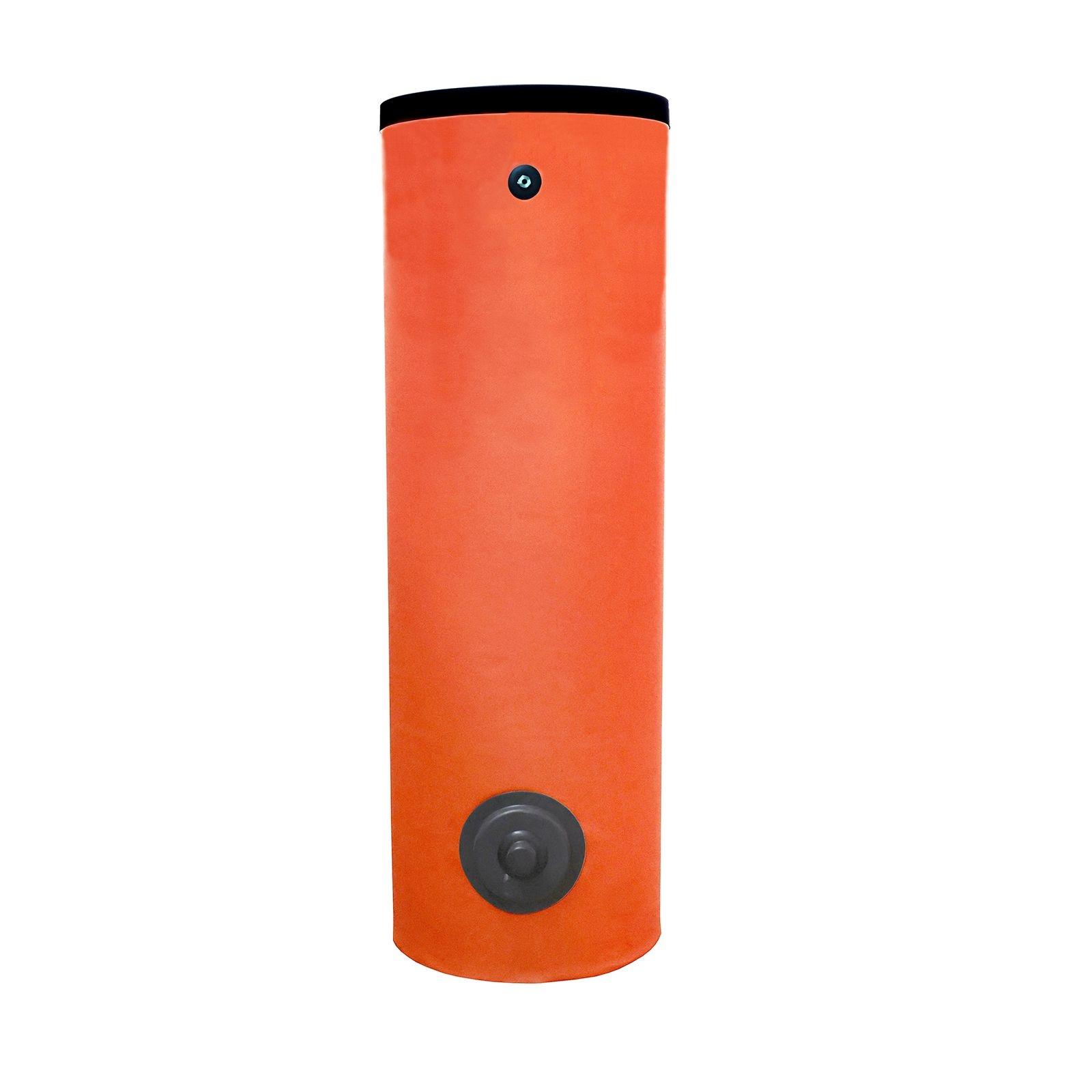

Produktbeschreibung Wärmepumpen Brauchwasserspeicher mit Hochleistungs-Wärmetauscher

Der stehende Warmwasserspeicher ist speziell für die Brauchwasserbereitung mit Wärmepumpe ausgelegt. Die Wärmetauscheroberfläche beträgt 3,2 m². Die Innenfläche ist mit hochwertigem Emaille beschichtet und mit einer Magnesiumanode gegen Korrosion geschützt. Entspricht DIN 4753. So kommt das Brauchwasser nur mit hygienisch reiner Oberfläche in Kontakt.

Die Wärmedämmung besteht aus Polyurethan Hartschaum und einem austauschbaren PVC-Mantel.

Standardausstattung: Inspektionsöffnung, Thermometer, Muffe für Elektro-Heizstab, Magnesiumanode, interner großflächiger Wärmetauscher, Tauchhülsen, Füße zum Ausrichten.

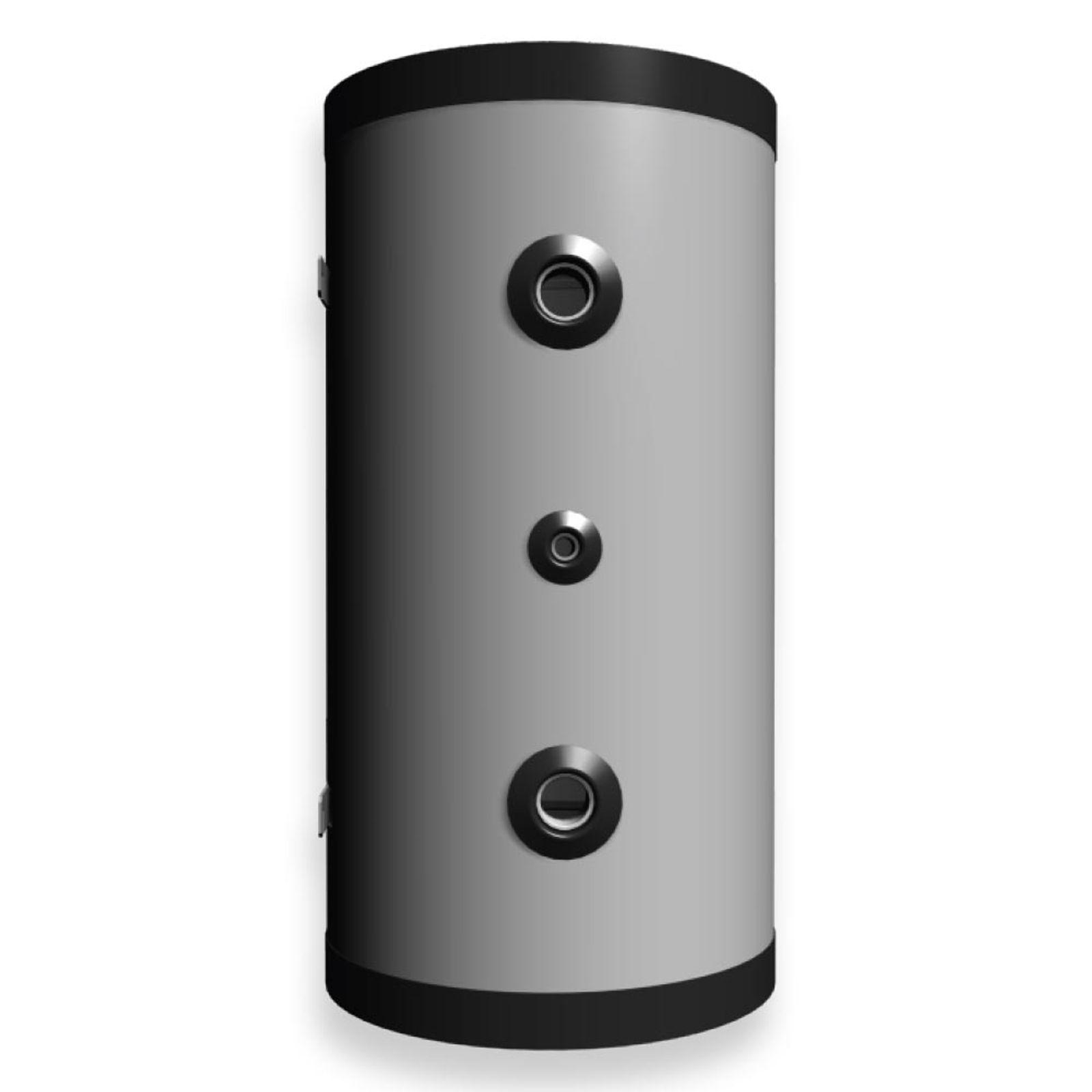

Produktbeschreibung Pufferspeicher

Der 100 Liter Pufferspeicher in hängender Ausführung dient zur Pufferung der Wärme im Heizsystem. Die PUR-Polyurethanschaum-Isolierung sorgt für eine gute Wärmedämmung.

Der Speicher ist mit einer Halterung zur Wandbefestigung ausgestattet und eignet sich für alle Heizungsanlagen, insbesondere Wärmepumpen. Er ermöglicht den Anschluss eines Wärmequellenkreises und eines Zentralheizungskreises.

Die Wärmedämmung besteht aus Polyurethan-Hartschaum mit PVC-Folienmantel.

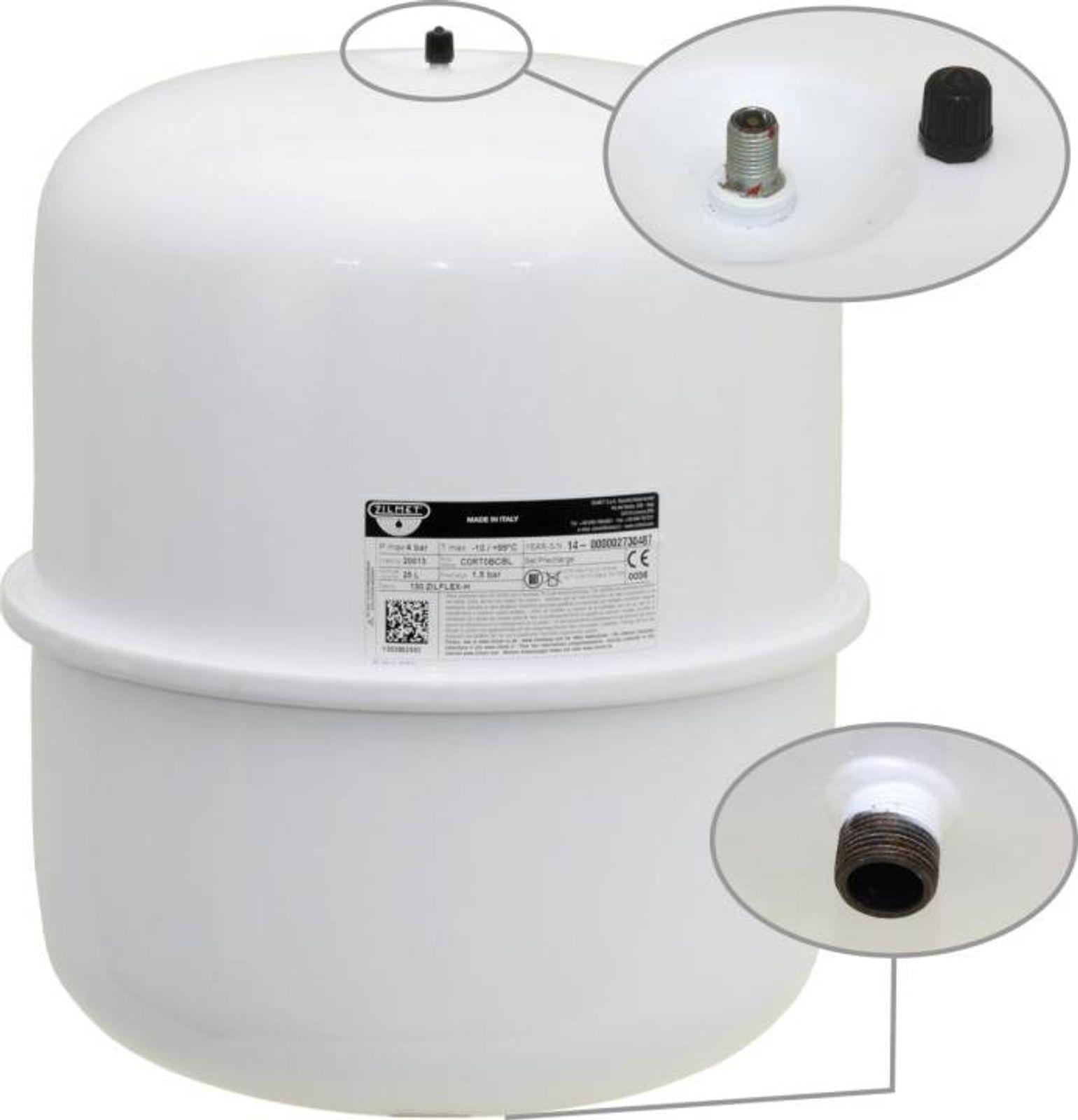

Produktbeschreibung Membran Ausdehnungsgefäß Zilmet Zilflex H

Membrandruckausdehnungsgefäße (MAG) sind wichtige hydraulische Komponenten in Heizungs-, Solar- und Trinkwasseranlagen. Sie kompensieren Volumenschwankungen, z. B. durch thermische Ausdehnung eines Mediums.

Membran-Druckausdehnungsgefäße entsprechen der Druckgeräterichtlinie 97/23/EG und DIN EN 13831.

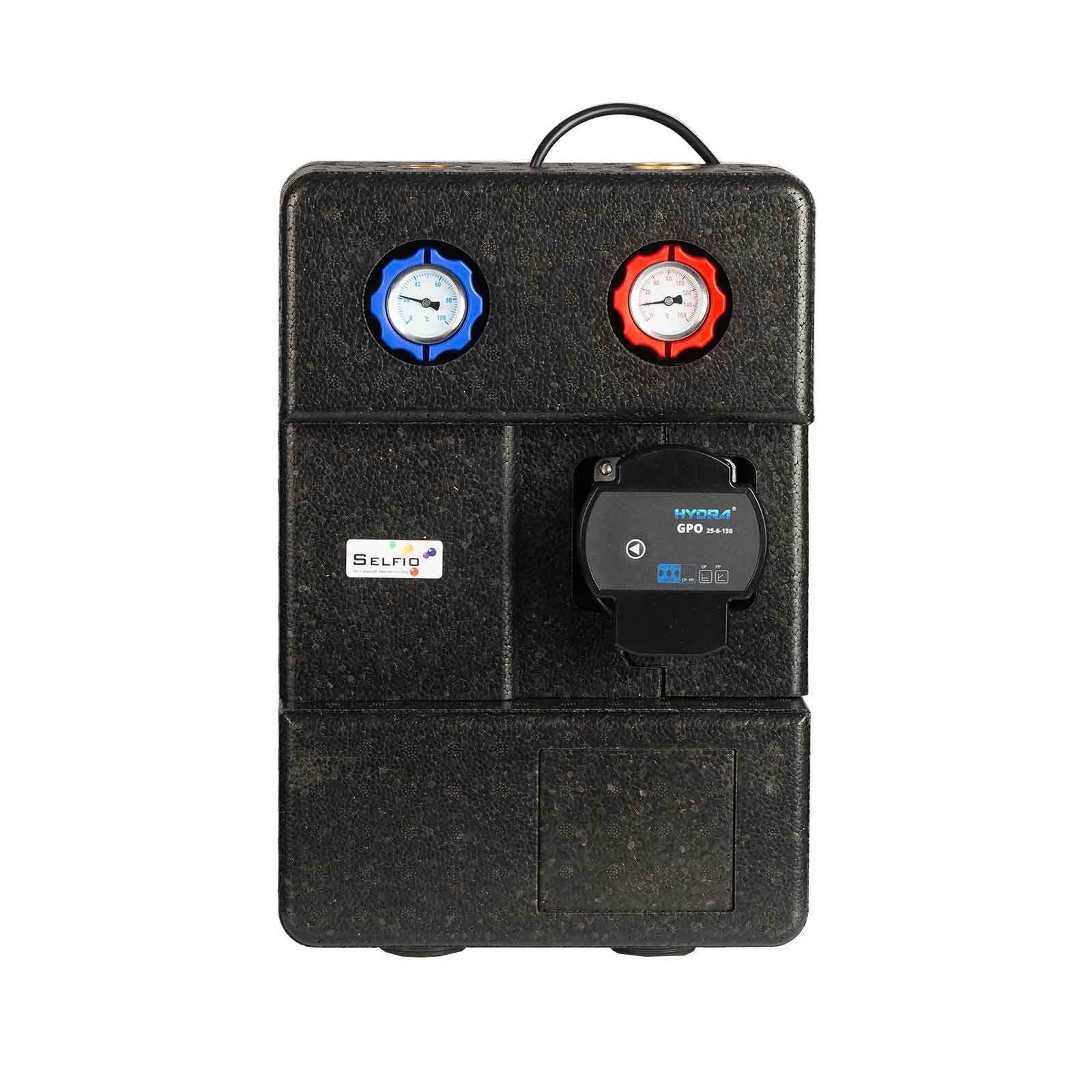

Produktbeschreibung Zweiwege Pumpengruppe mit Hydra GPO 25-6-130 ohne Mischventil mit Kugelhahn DN 25

Die Zweiwege Pumpengruppe für Zentralheizungen, Prozesswärme- und Kühlsysteme

Die Zweiwege Pumpengruppe mit Kugelhahn sorgt für die Zirkulation des Arbeitsmediums in Zentralheizungs-, Prozesswärme- und Kühlsystemen. Sie ist mit zwei Kugelhähnen mit Thermometer, einer Umwälzpumpe Hydra GPO 25-6-130, Wärmedämmung und einem Kugelhahn mit Drehknopf ausgestattet.

Die Pumpe GPO 25-6-130 kann mit konstanter Pumpendrehzahl betrieben werden, die am Regelknopf eingestellt wird. Alternativ ist eine Regelung der Pumpendrehzahl abhängig von der Kennlinie ?p-V möglich.
