Wilo Abwasser-Hebeanlage DrainLift SANI CUT-S.20/T540/1-CEE
2.747,58 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Spedition
- Artikelnummer
- 6095514
- WEEE-NR
- DE82996796
- Lieferzeit
- 5 - 7 Werktage

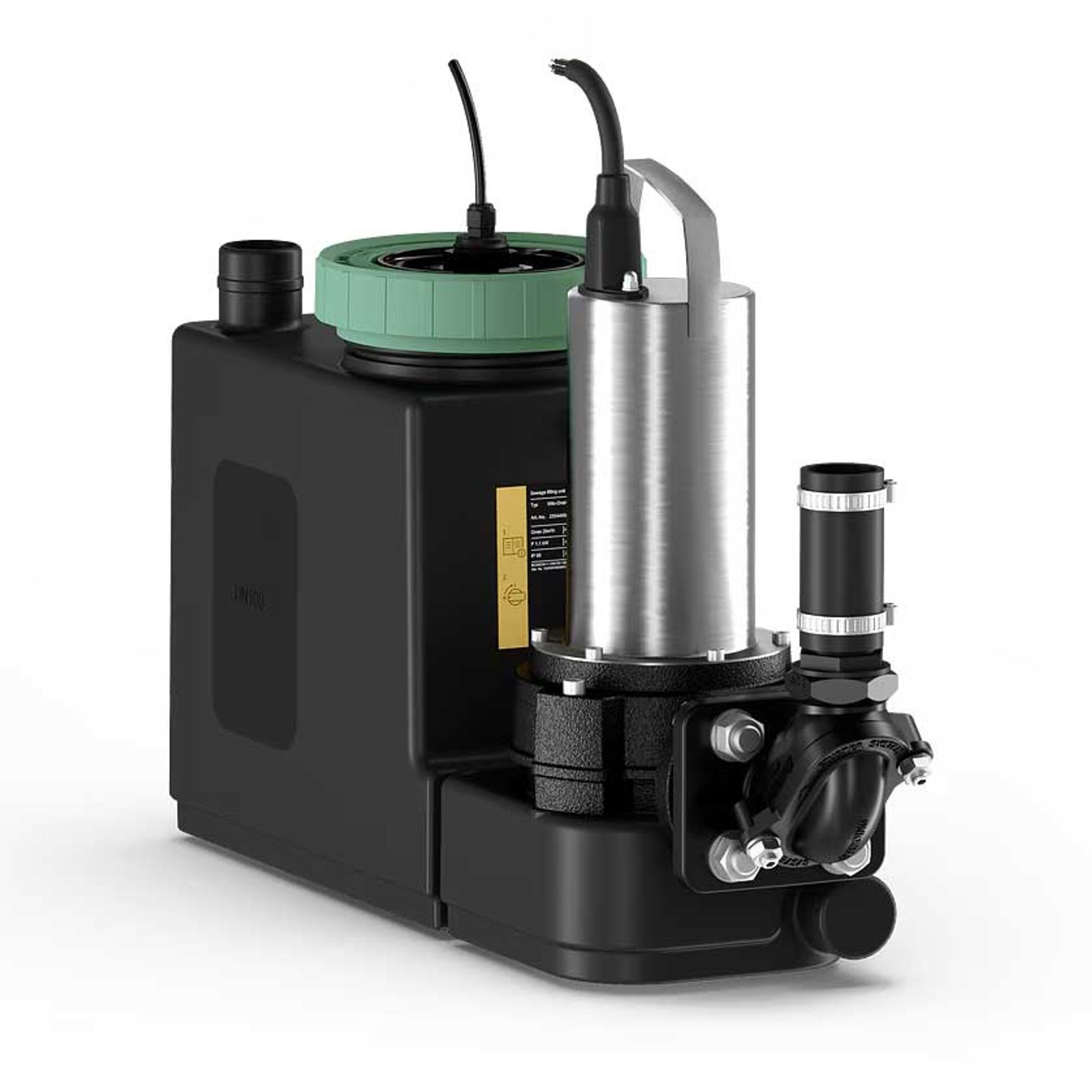

Wilo Abwasser-Hebeanlage DrainLift SANI CUT-S.20/T540/1-CEE
Die kleinste und leichteste Einzelpumpenanlage mit Schneidwerk für Ein- und Zweifamilienhäuser.
Die kompakte Einzelpumpenanlage Wilo-DrainLift SANI CUT-S ist die kleinste und leichteste Abwasser-Hebeanlage nach EN 12050-1 und damit ideal für den Einsatz in Ein- und Zweifamilienhäusern geeignet.
Dank ihres großen Schaltvolumens und des Schneidwerks mit Doppelschereffekt bietet die Wilo-DrainLift SANI CUT-S eine hohe Betriebssicherheit.
Mit den frei wählbaren Zuläufen und den kompakten Abmessungen lässt sich die Wilo-DrainLift SANI CUT-S flexibel und unauffällig in einer Vorwandinstallation montieren. Dadurch eignet sie sich ideal für den Austausch älterer, vorhandener Hebeanlagen.
Die anwenderfreundliche Bauweise mit transparentem Deckel macht die Wartung besonders einfach.
Vorteile im Überblick
- Einfachste Montage und einfachster Transport durch leichte, platzsparende Kompaktbauweise
- Betriebssicherheit durch großes Schaltvolumen, Pumpe mit radialem Schneidwerk mit Doppelschereneffekt, thermischen Motorschutz und netzunabhängigem Alarm
- Optimierte Hydraulik/Schneidwerk-Kombination für eine breite Abdeckung von Förderhöhen bei niedrigsten Leistungsanforderungen für haustechnische Elektroinstallationen
- Niedrige Gesamtinstallationskosten durch Einsatz kleinstmöglicher Rohre
- Korrosionsfreies Design mit technischen Kunststoffen und Edelstahl für eine hohe Zuverlässigkeit
- Frei wählbare Anschlüsse für maximale Montageflexibilität
- Transparenter Behälterdeckel und Reinigungsöffnung zur einfachen Wartung
Produkteigenschaften
- Behälterdeckel mit Sichtscheibe zur Sichtprüfung
- Frei wählbare Zulaufflächen DN 100 – DN 150
- Motorgehäuse aus korrosionsbeständigem Edelstahl und doppelter Abdichtung
- Druckanschluss DN 32/40
- Rückflussverhinderer
- Optimierte Hydraulik/Schneidwerk-Kombination
- Kompakter Behälter mit großem Schaltvolumen
- Anschluss für manuelle Entleerung 50 mm
Fördermedien
Für die Sammlung und Förderung dieser Medien in Gewerbezonen:
- Abwasser mit Fäkalien
- Abwasser ohne Fäkalien
Abwasserförderung gemäß EN 12050
Die Hebeanlage entspricht der Norm DIN EN 12050-1.
Konstruktion
Gas- und wasserdichter Sammelbehälter:
- Geneigter Boden
- Revisionsöffnung mit transparentem Deckel
- Frei wählbare Zuläufe in den dargestellten Bereichen
- Füllstandsmessung per Analogausgangssignal über Reedschalter und zwei Schaltpunkte.
Schneidwerkpumpe:
- Montage direkt am Sammelbehälter
- Motor mit Oberflächenkühlung (Luftkühlung) und thermischer Motorüberwachung
- Druckanschluss mit montiertem Rückflussverhinderer
Vorverdrahtetes Schaltgerät für den Automatikbetrieb:
- Sammelstörmeldung über potentialfreien Kontakt
- Integrierter und netzunabhängiger Alarm
- Einstellbare Nachlaufzeit
- Anschlusskabel 1,5 m mit vormontiertem Stecker
Verwendungshinweis
Als Hebeanlage für Überflur- oder Vorwandinstallation in Gebäuden oder bei Unterflurinstallation in Pumpenschächten:
- Wenn das Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
- Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt
| Hydraulische Daten | |
|---|---|
| Maximaler Betriebsdruck PN | 6 bar |
| Min. Medientemperatur Tmin | 3 °C |
| Max. Medientemperatur Tmax | 40 °C |
| Min. Umgebungstemperatur Tmin | 3 °C |
| Max. Umgebungstemperatur Tmax | 40 °C |
| Max. Medientemperatur, kurzzeitig bis 5 min. T | 65 °C |
| Schalldruckpegel | 70 dB |
| Nutzvolumen bei 180 mm Zulaufhöhe V | 11 l |
| Schneidwerk | ja |
| Zulässiger Anwendungsbereich | |
|---|---|
| Medientemperatur T | 3 °C |
| Max. Medientemperatur, kurzzeitig bis 5 min. T | 65 °C |
| Umgebungstemperatur T | 3 °C |
| Maximaler Betriebsdruck PN | 6 bar |
| Max. zulässiger Druck in der Druckleitung P | 1,5 bar |
| Produktdaten | |
|---|---|
| Bruttovolumen des Behälters V | 21 l |
| Nutzvolumen bei 180 mm Zulaufhöhe V | 11 l |
| Schalldruckpegel | 70 dB |
| Betriebsart (ausgetaucht) | S3-10% |

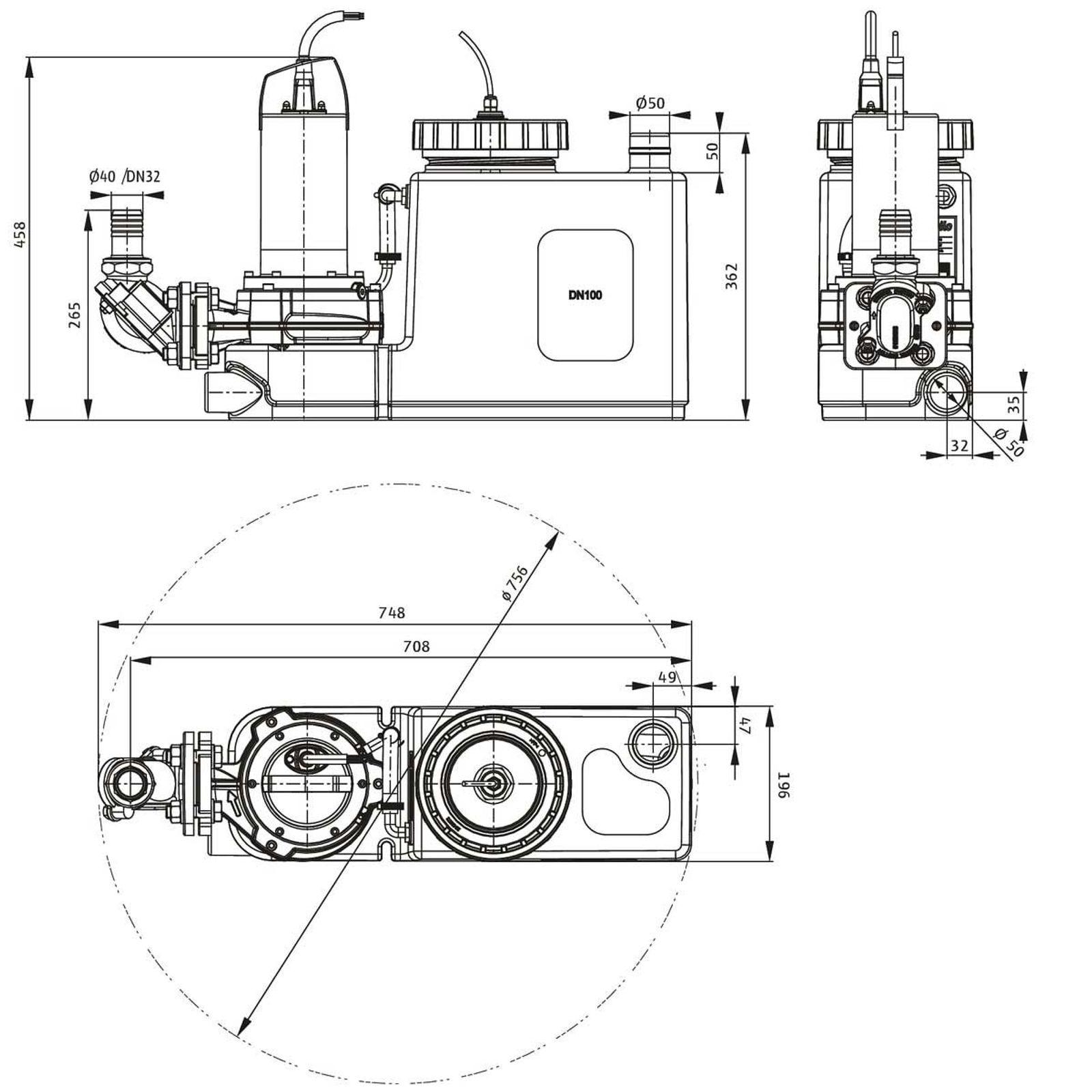

| Höhe H | 458 mm |
| Länge L | 748 mm |
| Breite B | 196 mm |
| Diagonalmaß Diagonale Achse | 756 mm |
| Freier Kugeldurchgang der Hydraulik | 10 mm |
| Motordaten | |
|---|---|
| Netzanschluss | 1~230 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 0,75 kW |
| Nenndrehzahl n | 2829 1/min |
| Nennstrom IN | 5,6 A |
| Isolationsklasse | F |
| Schutzart Motor | IP68 |
| Einschaltart | Direkt (DOL) |
| Max. Schalthäufigkeit t | 60 1/h |
| Betriebsart pro Pumpe | S3-10% |
| Motorschutz | Bimetall |
| Kabel | |
|---|---|
| Länge Anschlusskabel L | 4 m |
| Kabeltyp | H07RN-F |
| Kabelquerschnitt | 4G1 mm² |
| Netzstecker | CEE 7/7 (Schuko) |
| Werkstoffe | |
|---|---|
| Behälter | PE |
| Pumpengehäuse | Grauguss |
| Laufrad | Grauguss |
| Welle | Edelstahl |
| Material Dichtung | NBR |
| Motorgehäuse | Edelstahl |
| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss | DN 90 (90 mm) |
| Druckseitiger Rohranschluss | DN 32 |
| Anschluss Entlüftung | DN 50 (50 mm) |
Was ist die Wilo Abwasser-Hebeanlage DrainLift SANI CUT-S.20/T540/1-CEE?
Für welche Einsatzbereiche eignet sich die Hebeanlage?
Welche Vorteile bietet das integrierte Schneidwerk?
Welche Stromversorgung wird benötigt?
Ist die Hebeanlage für Ein- und Zweifamilienhäuser geeignet?
Welche Anschlüsse besitzt die Hebeanlage?
Bis zu welcher Medientemperatur darf die Anlage betrieben werden?
Ist die Hebeanlage vollständig überflutbar?
Wie groß ist der Sammelbehälter?
Wie lang ist das Anschlusskabel?
Welche Wartungsmaßnahmen sind sinnvoll?
Kann die Hebeanlage in Kellern eingesetzt werden?
Welche Schutzart besitzt der Motor?
Welche Norm erfüllt die Hebeanlage?
- Vollüberflutbare Hebeanlage mit Schneidwerk, Schaltgerät und Anschlusskabel mit Stecker
- Rohranschluss DN/OD 40
- HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss
- HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
- Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
- Bodenbefestigungsset
- Schallschutzmatte
- Akku 9 V
- Einbau- und Betriebsanleitung
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | Wilo |
|---|---|
| Eingetragener Handelsname | WILO SE |
| Straße | Wilopark 1 |
| PLZ / Ort | 44263 Dortmund |
| Land | Deutschland |
| Telefon | +49 0231 4102-0 |
| wilo@wilo.com |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Lebensgefahr! Explosionsgefahr beim Fördern von explosiven Fördermedien (wie Benzin, Petroleum, ...)! Das Fördern von leicht entzündlichen und explosiven Medien ist strengstens verboten.
Sicherheits- und Warnhinweise beachten.
Gesundheitsgefahr! Die Hebeanlage sammelt und transportiert Abwasser.
Im Behälter können sich Bakterien und gefährliche Keime bilden! Hebeanlage nach Ausbau immer desinfizieren.
