Wolf Paket Wärmepumpe BWL-1S-07 mit BM-2 und Schlammabscheider
4.699,00 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Spedition
- Artikelnummer
- 9146520W01
- WEEE-NR
- DE82558211
- Lieferzeit
- z.Zt. Nicht lieferbar
Wolf Paket Split-Luft/Wasser-Wärmepumpe BWL-1S-07 mit Bedienungsmodul BM-2 und Schlammabscheider
In der kleinsten Ausführung (bis 5kW) ist die WOLF Splitwärmepumpe optimal für Niedrigenergiehäuser geeignet. Für große und luxuriöse Wohngebäude mit viel Wärmebedarf bietet die BWL-1S(B)-16 (bis 16kW) ausreichend Energie.
Für alle, die für Ihr Haus ein effizientes neues Heizsystem und eine gute Kühlung suchen. Die kompakte BWL-1S(B) ist ein wahres Multitalent, denn sie versorgt Sie effizient mit Wärme. Darüber hinaus können Sie sich bei sommerlichen Temperaturen ganz auf Ihre Kühlfunktion verlassen. Ihre Wohnräume werden sanft abkühlt und Sie genießen ein angenehmes gleichbleibendes Raumklima.
Die BWL-1S(B) nimmt sich ganz zurück. Sie besteht aus einem platzsparenden Innenmodul und einem kompakten Außenmodul, das sich mit einem Abstand von bis zu 25 m zum Innenmodul installieren lässt. Außerdem können Sie diese Split-Wärmepumpe mit einem WOLF Warmwasserspeicher CEW-2-200 ergänzen. Mit einem Inhalt von 180 Litern bildet er zusammen mit der Wärmepumpe eine effiziente Wärmezentrale. Weiterer Vorteil: Dieser Speicher benötigt keinen weiteren Platz in Ihrem Keller und lässt sich direkt über dem Innenmodul aufstellen.
Innenmodul:
BWL-1S
Innenmodul mit integriertem E-Heizelement und Aussenmodul für den monoergetischen Betrieb zur Deckung des gesamten Wärmebedarfs eines Gebäudes
integrierte Hocheffizienz-Umwälzpumpe, Wärmemengenzähler, 3-Wege-Umschaltventil, Wasserdrucksensor, Sicherheitsventil mit Ablaufschlauch
Spreizungsregelung über die Pumpendrehzahl
Strömungs-/effizienzoptimiertes Elektroheizelement mit 6kW wahlweise mit 230 oder 400V anschließbar (bei BWL-1SB nur als Zubehör)
WLAN-fähig über WOLF ISM zur Smarthome-Einbindung und Integration ins WOLF Smartset
- Strömungs-/effzienzoptimiertes Elektroheizelement (bei BWL-1SB nur als Zubehör)
- 2 / 4 / 6 kW je nach Anschlussart
- einstellbare Spitzenlastabdeckung
- einstellbar als Notbetrieb und Estrichaufheizung - Spreizungsregelung über die Pumpendrehzahl
- Kontakte für EVU-Steuersignal oder Smart Grid
- Externe Anhebung der Systemtemperatur durch z.B. Smart Grid oder PV-Anlage
- Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis,
- Hocheffzienz-Heizkreispumpe und 3-Wege-Umschaltventil
- integrierter Wärmemengenzähler mit Durchflusssensor
- Vorlauf- und Rücklauftemperaturfühler
- Entlüfter
- Kältemittelleitungen mit Isolierung, Schraderventil und Temperatursensor
- Regelelektronik mit elektrischem Anschlusskasten
- schnelle, sichere und einfache Verdrahtung
- EHPA-Gütesiegel
- Smart Grid Ready für die Einbindung ins intelligente
- Stromnetz
- externe Steuerung über Ein/Aus oder 0-10V möglich
- Steckplatz für LAN / WLAN-Schnittstelle ISM7i
- Verkleidung schall- und wärmegedämmt, dicht gegen Schwitzwasserbildung
- Heizkreisanschlüsse 28x1
Außenmodul:
elektronische Leistungsregelung mit Inverter Technik (Heizen/Kühlen)
Nachtmodus zur Schallreduktion
inkl. Seitlicher Abdeckung der Anschlüsse
- Verdampfer mit Schutzbeschichtung
- elek. Leistungsregelung mit Inverter Technik (Heizen/Kühlen)
- 4-Wege-Umschaltventil und elektronisches Expansionsventil
- Bördelanschlüsse für Kältemittelleitungen
- Aufstellung mit Boden- oder Wandkonsole
- Nachtmodus zur Schallreduktion
- inkl. seitlicher Abdeckung der Anschlüsse
Programmierbarer Eingang (E1+E2):
Sperrung Heizung / Sperrung Warmwasser / Sperrung Heizung-Warmwasser / Taupunktwächter
Sammlerfühler / Maximalthermostat / GLT Regelung 0 10V/ GLT Ein-Aus
EVU Kontakt bzw. 2 Kontakte für Smart Grid
Externe Anhebung der Systemtemperatur durch z.B. Smart Grid oder PV-Eigenverbrauch
Programmierbarer Ausgang:
Zirkulationspumpe (Zeitsteuerung oder Taster)/ Alarmausgang/Warmwasserausgang/Anforderung eines 2. Wärmeerzeugers
Bedienmodul BM-2
- in schwarz und weiß erhältlich
- witterungsgeführte Vorlauftemperaturregelung
- Zeitprogramme für Heizen, Warmwasser und Zirkulation
- 3,5" Farbdisplay
- einfache Menüführung durch Klartextanzeige
- Bedienung durch Drehgeber mit Tastfunktion
- 4 Funktionstasten für häufig benutzte Funktionen
- microSD Kartenslot für Softwareupdate
- Montage wahlweise in Regelung des Wärmeerzeugers
oder in Wandsockel als Fernbedienung - bei Mehrkreisanlagen nur ein Bedienmodul notwendig
- erweiterbar mit Mischermodul MM-2 (max. bis zu 7 Mischerkreise)
- BM-2 als Fernbedienung für Lüftungsgerät
- CWL Excellent einsetzbar (Eine Bedieneinheit für Heizung und Lüftung)
Schlammabscheider:
- Sehr kleine Partikel ab 0,005 mm werden abgeschieden und entfernt
- Es werden keine Absperrventile oder Bypässe benötigt
- Die Wartung dauert nur wenige Sekunden und ist im Vergleich zu einem Filter sauberer
- Die Verunreinigung kann abgelassen werden, während die Anlage läuft
- Konstant niedriger Druckverlust
- Kein unnötiger Stillstand der Anlage
| Modeltyp | BWL-1S(B) | BWL-1S(B) |
| 07/230V | ||
| ALLGEMEINE DATEN | ||
| Energieeffizienzklasse Raumheizung Niedertemperatur | A+++ | |
| Energieeffizienzklasse Raumheizung Mitteltemperatur | A+ | |
| Abmessungen | ||
| Breite x Höhe x Tiefe Außeneinheit (incl. Füße, incl. Fronttüren) | mm | 964 x 862 x 363 |
| Breite x Höhe x Tiefe Inneneinheit (incl. Füße, incl. Fronttüren) | mm | 440 x 790 x 340 |
| Gewicht | ||
| Gewicht Außeneinheit / Inneneinheit | kg | 66 / 31 |
| Kältekreis | ||
| Kältemitteltyp / GWP | - / | R410A / 2088 |
| Füllmenge / CO2 eq | kg / t | 2,15 / 4,49 |
| maximale Kältemittelleitungslänge | m | 25 |
| nachzufüllende Kältemittelmenge bei Leitungslänge >12m - 25m | g/m | 60 |
| Kältemittelöl | FV68S | |
| Füllmenge Kältemittelöl | ml | 650 |
| Kompressor - Typ | Rollkolben | |
| maximaler Betriebsdruck | bar | 43 |
| Heizleistung / COP nach EN14511 | ||
| A2/W35 Nennleistung | kW / - | 5,0 / 3,5 |
| A7/W35 Nennleistung | kW / - | 7,3 / 4,8 |
| A-7/W35 Max. Leistung | kW / - | 6,2 / 2,7 |
| Leistungsbereich bei A2/W35 | kW | 1,9 - 8,8 |
| Kühlleistung / EER nach EN14511 | ||
| A35/W7 Nennleistung | kW / - | 7,6 / 2,7 |
| A35/W18 Nennleistung | kW / - | 9,0 / 3,8 |
| Leistungsbereich Verdichter bei A35/W18 | kW | 2,9 / 9,6 |
| Schall Außeneinheit | ||
| Schallleistungspegel (in Anlehnung an EN 12102/EN ISO 9614-2) bei A7/W55 bei Nenn-Wärmeleistung | dB(A) | 63 |
| max. Schallleistungspegel | dB(A) | 63 |
| max. Schallleistungspegel bei reduzierten Nachbetrieb | dB(A) | 56 |
| Einsatzgrenzen | ||
| Temperatur Betriebsgrenzen Heizbetrieb | °C | +20 bis +55 |
| Temperatur Betriebsgrenzen Kühlbetrieb | °C | +10 bis +45 |
| maximale Heizwassertemperatur mit Elektrozusatzheizung | °C | 75 |
| Temperatur Betriebsgrenzen Luft Heizbetrieb min/max | °C | -20 bis +35 |
| Temperatur Betriebsgrenzen Luft Kühlbetrieb min/max | °C | +10 bis +45 |
| Heizwasser | ||
| Mindestvolumenstrom | l / min | 15 |
| Wasservolumenstrom nominal (5K) | l / min | 19 |
| Wasservolumenstrom maximal (4K) | l / min | 25 |
| Druckverlust Wärmepumpe bei nominal (5K) | mbar | 78 |
| Restförderhöhe bei nominalen Wasservolumenstrom | mbar | 490 |
| maximaler Betriebsdruck | bar | 3 |
| Wärmequelle | ||
| Luftvolumenstrom im Nennbetriebspunkt | m³ / h | 2600 |
| Anschlüsse | ||
| Anschluss Heizung Vorlauf / Rücklauf / Warmwasser Vorlauf | mm | 28x1 |
| Anschluss Kältemittelleitungen | UNF | 5/8 + 7/8 |
| Dimension Kältemittelleitungen | mm | 10x1 + 16x1 |
| Dimension Kondensatwasserleitung Außeneinheit | mm | 16 |
| Elektrik Außeneinheit | ||
| Netzanschluss / Absicherung Außeneinheit | 1~NPE, 230VAC, 50Hz / 20A(C) | |
| max. Leistungsaufnahme Ventilatoren | W | 57 |
| Leistungsaufnahme Standby | W | 9 |
| max. Leistungsaufnahme Verdichterstrom / cos? innerhalb der Einsatzgrenzen | kW | 3,6 |
| Anlaufstrom Verdichter | A | 10 |
| Anlaufstrom Verdichter bei blockiertem Rotor | A | 25 |
| Einschaltstrom (Aufladen der DC Kondensatoren) | A | 35 |
| Schutzart Außeneinheit | ||
| Maximale Anzahl Verdichterstarts pro Stunde | 1/h | 6 |
| Pulszahl p | ||
| Frequenzbereich Verdichter | f | |
| Schutzart Außeneinheit | IP24 | |
Was ist im Lieferumfang des Wolf Pakets Wärmepumpe BWL-1S-07 mit BM-2 und Schlammabscheider enthalten?
Was bedeutet "Split-Wärmepumpe" bei diesem Wolf Paket?
Welche Heizleistung erreicht die Wolf Wärmepumpe BWL-1S-07?
Welches Kältemittel wird in der BWL-1S-07 verwendet?
Kann die Wolf Wärmepumpe BWL-1S-07 auch kühlen?
Wofür wird das Bedienmodul BM-2 benötigt?
Welche Aufgabe hat der im Paket enthaltene Schlammabscheider?
Wie weit dürfen Innen- und Außeneinheit dieser Split-Wärmepumpe voneinander entfernt installiert werden?
Kann die BWL-1S-07 mit einem Warmwasserspeicher kombiniert werden?
Wer darf die Installation dieser Split-Wärmepumpe durchführen?
Welche Anschlussgröße hat der mitgelieferte Schlammabscheider?
Welche Energieeffizienzklasse erreicht die BWL-1S-07?
Wie wird die Wärmepumpe smart bzw. per App gesteuert?
Wie oft sollte der Schlammabscheider gewartet werden?
Welche Sicherheitshinweise gelten bei Montage und Wartung dieses Wärmepumpenpakets?
Kann das Bedienmodul BM-2 auch für mehrere Heizkreise genutzt werden?

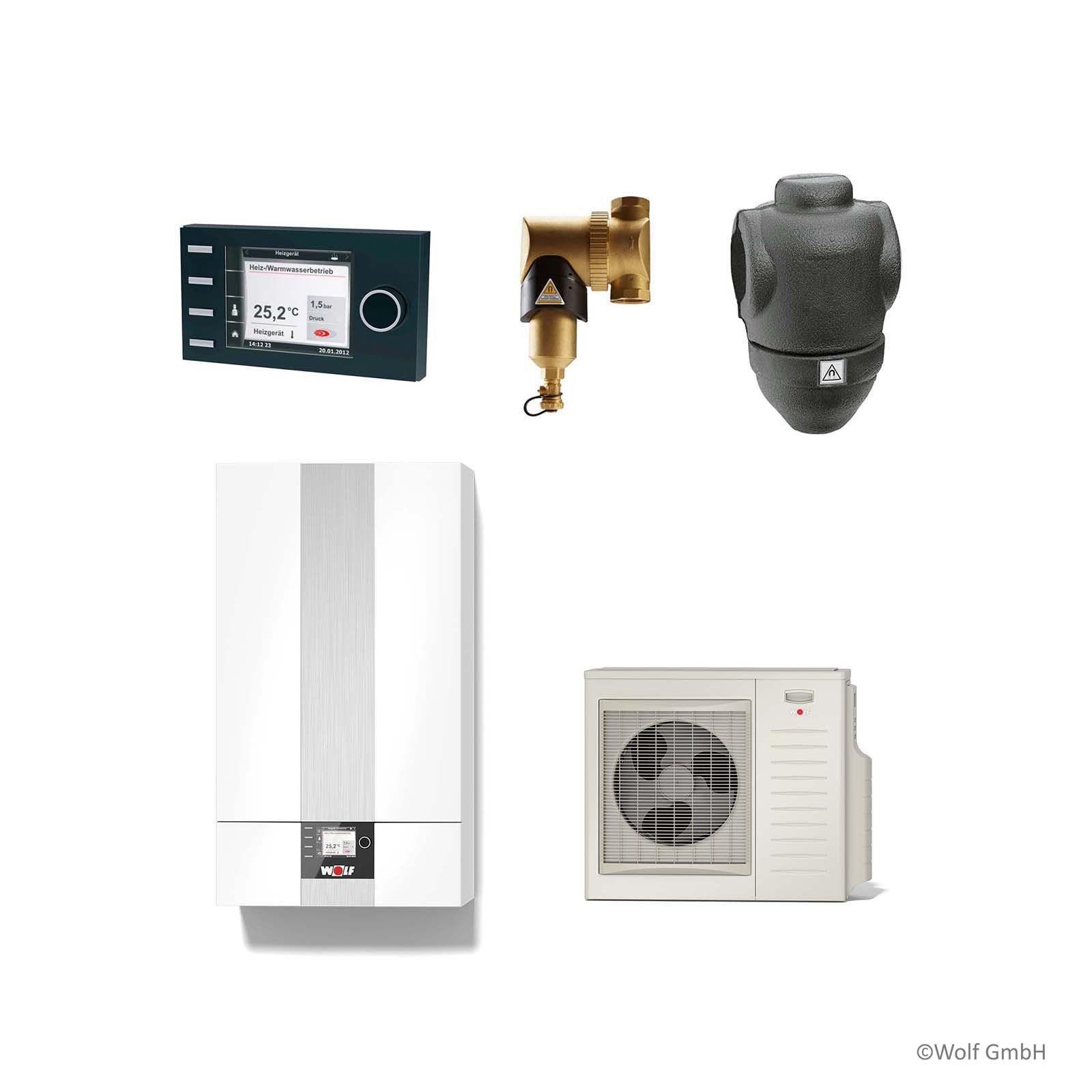

1x Wärmepumpe Luft-Wasser BWL-1S-07 in Splitbauweise, 230V, m. Elektroheizelement
1x Wärmedämmung für Schlammabscheider 1¼" drehbar
1x Schlammabscheider 1¼" drehbar inkl. Magnetitabscheider
1x Bedienmodul BM-2 inkl. Außenfühler schwarz, für Regelungssystem WRS
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | WOLF GmbH |
|---|---|
| Eingetragener Handelsname | WOLF GmbH |
| Straße | Industriestraße 1 |
| PLZ / Ort | 84048 Mainburg |
| Land | Deutschland |
| Telefon | +49 (0) 8751 74-0 |
| info@wolf.eu |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!
Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
