Wolf Solar Paket 9,2 m² mit 4 Flachkollektoren TopSon F3-1 Aufdach, SM2-2 Regelung und Schichten-Hygienespeicher BSH-500

Wolf Solar Paket 9,2 m² mit 4 Flachkollektoren TopSon F3-1 Aufdach, SM2-2 Regelung und Schichten-Hygienespeicher BSH-500

Name: Wolf Solar Paket 9,2 m² mit 4 Flachkollektoren TopSon F3-1 Aufdach, SM2-2 Regelung und Schichten-Hygienespeicher BSH-500
Brand: WOLF GmbH
SKU: 2486517W33
Price: 9480.31 EUR
Availability: LimitedAvailability

Der WOLF TopSon F3-1 überzeugt durch seine besonders lichtdurchlässige Glasscheibe und sein gutes Preis-Leistungs-Verhältnis und der Hygienespeicher BSH verbindet die besonders energieeffiziente Raumheizung mit der hygienischen Warmwasserbereitung

Spektrum A+ bis F

Produktdatenblatt

-42% 16.326,09 €

(auf UVP des Herstellers)

9.480,31 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Paket
Versandart: Spedition
Artikelnummer: 2486517W33
Lieferzeit: 7 - 10 Werktage

Wolf Solar Paket 9,2 m² mit 4 Hochleistungs-Flachkollektoren TopSon F3-1, SM2-2 Regelung und Schichten-Hygienespeicher BSH-500

Hochleistungs-Flachkollektor TopSon F3-1

Flachkollektoren TopSon zur Installation für Hochformat und Querformat.

Hochleistungs-Flachkollektor geprüft nach EN 12975 mit Top-Energieausnutzung. Der Mindestertrag für die Förderung ist nachgewiesen. Zertifiziert nach Solar-Keymark. Die Bedingungen des Umweltzeichens Blauer Engel nach RAL UZ 73 werden erfüllt.

Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium
Mineralwolldämmung, 60 mm dick für minimale Auskühlverluste, zusätzlich mit seitlicher Wärmedämmung
Lasergeschweißter AL/CU-Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag; Aufgewertete Optik keine Streifen daher homogenes Erscheinungsbild. Bauform als Mäander garantiert gleichmäßige Durchströmung und effektive Funktion im Low-Flow-Betrieb
Dehnungskompensatoren zwischen den Kollektoren
Sicherheitsglas 3,2mm dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, erhöhte Lichtdurchlässigkeit
EPDM Dichtung mit einteiliger Griffleiste verpresst
Bei TopSon F3-1 bis zu 5 Kollektoren einseitig anschließbar, Anschlussseite rechts/ links wählbar

Aufdach-Montageset Alu+ Falz-Ziegel

WOLF präsentiert ein optimiertes Programm seiner Solar-Aufdach-Montage-Sets für die Flachkollektoren TopSon F3-1. Das Montagesystem ist nicht nur schnell und einfach zu installieren, sondern hält auch extrem hohen Wind- und Schneelasten zuverlässig stand.

WOLF Montagesystem mit allgemeiner bauaufsichtlicher Zulassung (DIBt):

Sicherheit für Endkunden und Fachhandwerker durch ein statisch berechnetes und vom DIBt (Deutsches Institut für Bautechnik) bauaufsichtlich zugelassenes System (Zulassungsnummer: Z-14.4-797)

Einhaltung baurechtlicher Vorschriften
keinerlei Lastableitung über die Ziegel
schnelle und einfache Montage
flexibel anpassbar an die unterschiedlichsten Gegebenheiten am Dach
witterungsbeständige Materialien
auch bei hohen Schnee- und Windlasten extrem stabil und belastbar

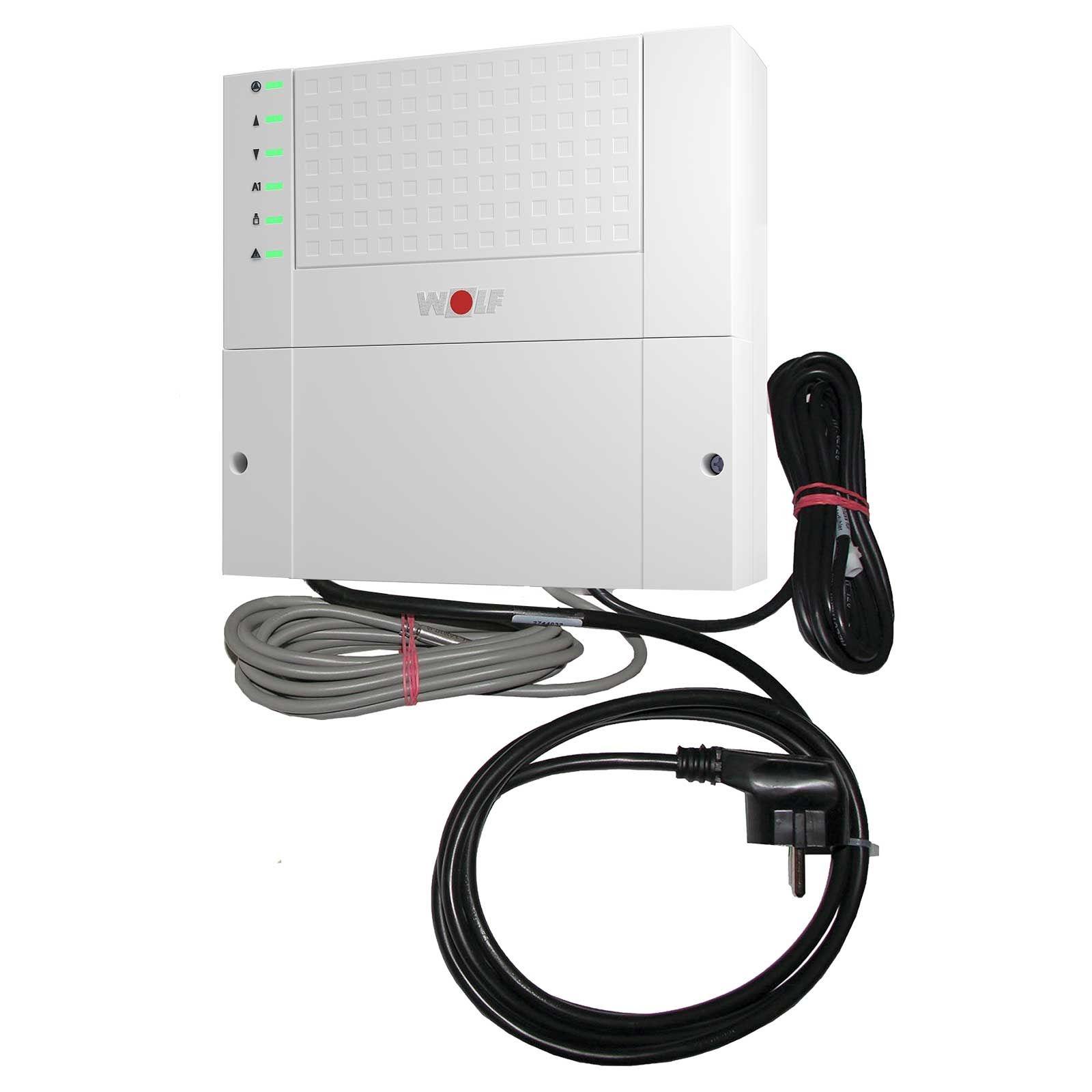

Solarmodul SM2-2

Erweiterungsmodul zur Regelung einer Solaranlage mit bis zu 2 Speichern und 2 Kollektorfeldern, inkl. 1 Kollektorfühler, 1 Speicherfühler jeweils mit Tauchhülse
Einfache Konfiguration des Reglers durch Auswahl von vordefinierten Anlagenvarianten
In Verbindung mit Wolf-Wärmeerzeugern höhere Energieeinsparung durch intelligente Speichernachladung, d.h. Sperrung der Speichernachladung bei genügend hohem Solarertrag
Wärmemengenerfassung mit externem Wäremmengenzähler für alle Konfigurationen
Auswahl der Speicherbetriebsart
Anzeige der Soll- und Istwerte im Bedienmodul BM-2
eBus-Schnittstelle mit automatischem Energiemanagement
Rast 5 Anschlusstechnik
Inkl. 1 Kollektortemperaturfühler, 1 Speichertemperaturfühler jeweils mit Tauchhülse

Hygienespeicher BSH

Der Hygienespeicher BSH ist ein klassischer Kombispeicher für Solarthermie. Auch er ist als Schichtenspeicher für eine hohe Effizienz der Solaranlage ausgelegt.

Der Hygiene-Pufferspeicher erhitzt Ihr Warmwasser mit einem Edelstahlwärmetauscher im Durchfluss.

Energiekosten sparen

In Heizungen mit Pufferspeicher muss der Wärmeerzeuger seltener anspringen und kann länger am Stück durchlaufen. Die Funktion der Schichtung beim BSP und BSH steigert die Effizienz noch weiter.

Schnelles Warmwasser

Durch die hygienische Warmwasserbereitung profitieren Sie von einer zuverlässigen Warmwasserversorgung. Und dank des großen Speichervolumens steht Ihnen besonders viel Warmwasser auch in kurzer Zeit zur Verfügung.

Erhöhte Lebensdauer

Durch die Reduktion der Brennerstarts wird der Verschleiß der Heizung verringert und die Lebensdauer erhöht.

Kaum Wartung notwendig

WOLF Schichtenspeicher benötigen in der Regel keine besondere Wartung. Sie halten sehr lange.

Passende Kombinationspartner

Schichtenspeicher sind die idealen Partner aller Wärmeerzeuger. Denn sowohl ein Gas-Brennwertgerät als auch eine Wärmepumpe oder die Solarthermie profitieren von einer guten Schichtung im Speicher.

Keine Überdimensionierung

Der Schichtenspeicher sorgt im modernen Heizsystem dafür, dass der Wärmeerzeuger nicht zu groß ausgelegt sein muss.

TopSon F3-1

Gesamtfläche	2,3 m²
Kollektorfläche	2 m²
Kollektoreffizienz	81 %
Kollektorprinzip	flache Platte
Thermoband	Nein
Kollektoraufstellung an Fassade	Ja
Kollektoraufstellung in geneigtem Dach	Ja
Kollektoraufstellung auf geneigtem Dach	Ja
Kollektoraufstellung auf Flachdach	Ja
Kollektoraufstellung Hochformat (Portrait)	Ja
Kollektoraufstellung Querformat (Landscape)	Nein
Max. zulässiger Betriebsdruck	10 bar
Glykolbeständig	Ja
Geeignet für geschlossene Systeme	Ja
Geeignet für Schwimmbadwasserheizung	Nein
Länge Kollektor	2.099 mm
Breite Kollektor	1.099 mm
Höhe Kollektor	110 mm
Anschlüsse	Flansch
Nenndurchmesser alle Anschlüsse	3/4 Zoll (20)
Linearer Wärmedurchgangskoeffizient (a1)	3,492 W/(m²·K)
Quadratischer Wärmedurchgangskoeffizient (a2)	0,016 W/(m²·K²)
Einfallswinkel-Korrekturfaktor (IAM)	95,00

Schichtenspeicher BSH-500

Energieeffizienzklasse	B
Energieeffizienzklassen-Spektrum	A+ bis F
Speicherinhalt gesamt	495 Ltr.
Warmwasserinhalt	48 Ltr.
Bereitschaftswärmeaufwand	1,9 kWh/24h
Speicherdauerleistung	24 - 594 kW - Ltr./h
Leistungskennzahl	2,1 NL
Kaltwasseranschluss	240 mm
Thermometer / Fühler	440 mm
Elektrozusatzheizung	820 mm
Thermometer	1.150 mm
Warmwasseranschluss	1.420 mm
Höhe ohne Wärmedämmung / Entlüftung	1.650 mm
Höhe mit Wärmedämmung	1.730 mm
Durchmesser ohne Wärmedämmung	650 mm
Durchmesser mit Wärmedämmung	850 mm
Rücklauf-Einschichtung / Anschluss	150 mm
Rücklauf Solar unten	280 mm
Tauchhülse Speicherfühler Solar unten	490 mm
Vorlauf Solar unten	700 mm
Tauchhülse Pufferfühler	800 mm
Anschluss	910 mm
Anschluss	1.020 mm
Rücklauf Solar oben	-
Anschluss	-
Tauchhülse Pufferfühler	1.150 mm
Tauchhülse Speicherfühler Solar oben	-
Anschluss	1.400 mm
Vorlauf Solar oben	-
Kippmaß ohne Wärmedämmung	1.750 mm
Kippmaß mit Wärmedämmung	1.930 mm
Vorlauf Solar / Rücklauf Solar / Entlüftung	1" G (IG)
Kaltwasser- / Warmwasseranschluss	1¼“ G (IG)
Thermometer / Fühler	½“ G (IG)
Anschluss Q, R, T, W und C	1½“ G (IG)
Rücklauf Einschichtung / Anschluss L	1¼“ G (IG)
Tauchhülse Innendurchmesser	10 mm
Wärmetauscherfläche Solar unten / oben	2,3 m² /
Wärmetauscherinhalt Solar unten / oben	9,8 Ltr. / -
Wärmetauscherfläche Warmwasser	5,6 m²
max. Betriebsüberdruck Warmwasser / Solar	10 bar
max. Betriebsüberdruck Heizungswasser	3 bar
max. Betriebstemperatur	95 °C
Gewicht	135 kg

Was ist im WOLF Solar-Paket mit 9,2 m² Flachkollektoren enthalten?

Das Komplettpaket umfasst vier WOLF TopSon F3-1 Flachkollektoren für die Aufdachmontage, die passende SM2-2 Solarregelung sowie einen Schichten-Hygienespeicher BSH mit 500 Litern. Die Komponenten sind optimal aufeinander abgestimmt und ermöglichen eine effiziente Nutzung der Solarwärme zur Trinkwassererwärmung und Heizungsunterstützung.

Für welche Anwendungen eignet sich dieses Solar-Paket?

Das System eignet sich für Ein- und Zweifamilienhäuser, in denen sowohl die Trinkwassererwärmung als auch die Heizungsunterstützung durch Solarenergie erfolgen sollen. Die Kombination aus Solarkollektoren und Hygienespeicher ermöglicht eine vielseitige Nutzung der gewonnenen Wärme.

Welche Vorteile bietet der Schichten-Hygienespeicher BSH 500?

Der Schichten-Hygienespeicher speichert die erzeugte Solarwärme besonders effizient. Das Trinkwasser wird erst bei der Entnahme erwärmt, wodurch kein großes Trinkwasservolumen dauerhaft gespeichert wird. Dies unterstützt eine hygienische Warmwasserbereitung und eine optimale Nutzung der gespeicherten Energie.

Welche Aufgabe übernimmt die SM2-2 Solarregelung?

Die SM2-2 Solarregelung überwacht und steuert den Solarkreislauf automatisch. Sie sorgt dafür, dass die gewonnene Solarenergie möglichst effizient in den Speicher übertragen wird und der Anlagenbetrieb optimal geregelt ist.

Warum werden vier Flachkollektoren eingesetzt?

Die vier TopSon F3-1 Flachkollektoren stellen zusammen eine Absorberfläche von rund 9,2 m² bereit. Dadurch kann eine größere Menge Sonnenenergie aufgenommen werden, was insbesondere bei der Heizungsunterstützung von Vorteil ist.

Kann das Solar-Paket die Heizkosten senken?

Ja. Ein Solarthermie-System nutzt kostenlose Sonnenenergie zur Wärmeerzeugung. Dadurch muss der Wärmeerzeuger weniger Energie für Warmwasser und Heizungsunterstützung bereitstellen, was den Energieverbrauch reduzieren kann. Die tatsächliche Einsparung hängt unter anderem vom Gebäude, dem Wärmebedarf und den Sonneneinstrahlungsbedingungen ab.

Ist das Solar-Paket für die Aufdachmontage ausgelegt?

Ja. Die enthaltenen TopSon F3-1 Flachkollektoren sind für die Aufdachmontage konzipiert und können auf geeigneten Schrägdächern installiert werden.

Kann das Solar-Paket mit einer bestehenden Heizungsanlage kombiniert werden?

Ja. Solarthermieanlagen werden häufig in bestehende Heizsysteme integriert. Voraussetzung ist, dass die vorhandene Heizungsanlage und der hydraulische Aufbau für die Einbindung geeignet sind.

Welche Vorteile bieten Flachkollektoren gegenüber einer rein konventionellen Warmwasserbereitung?

Flachkollektoren nutzen erneuerbare Sonnenenergie und reduzieren den Bedarf an fossilen oder elektrischen Energieträgern. Dadurch können Betriebskosten gesenkt und der CO₂-Ausstoß reduziert werden.

Welche Voraussetzungen sollte das Dach für die Installation erfüllen?

Das Dach sollte statisch geeignet sein und möglichst eine gute Sonneneinstrahlung ohne dauerhafte Verschattung aufweisen. Eine südliche Ausrichtung ist ideal, aber auch Südost- oder Südwestdächer können sehr gute Erträge erzielen.

Benötigt eine Solarthermieanlage regelmäßige Wartung?

Ja. Für einen dauerhaft effizienten Betrieb empfiehlt sich eine regelmäßige Wartung. Dabei werden unter anderem die Solarflüssigkeit, die Sicherheitsarmaturen sowie die Funktion der Regelung und Pumpengruppe überprüft.

Welche Vorteile bietet ein Komplettpaket gegenüber einzeln zusammengestellten Komponenten?

Die enthaltenen Komponenten sind technisch aufeinander abgestimmt. Das erleichtert die Planung, reduziert den Abstimmungsaufwand und sorgt für eine zuverlässige Zusammenarbeit aller Systembestandteile.

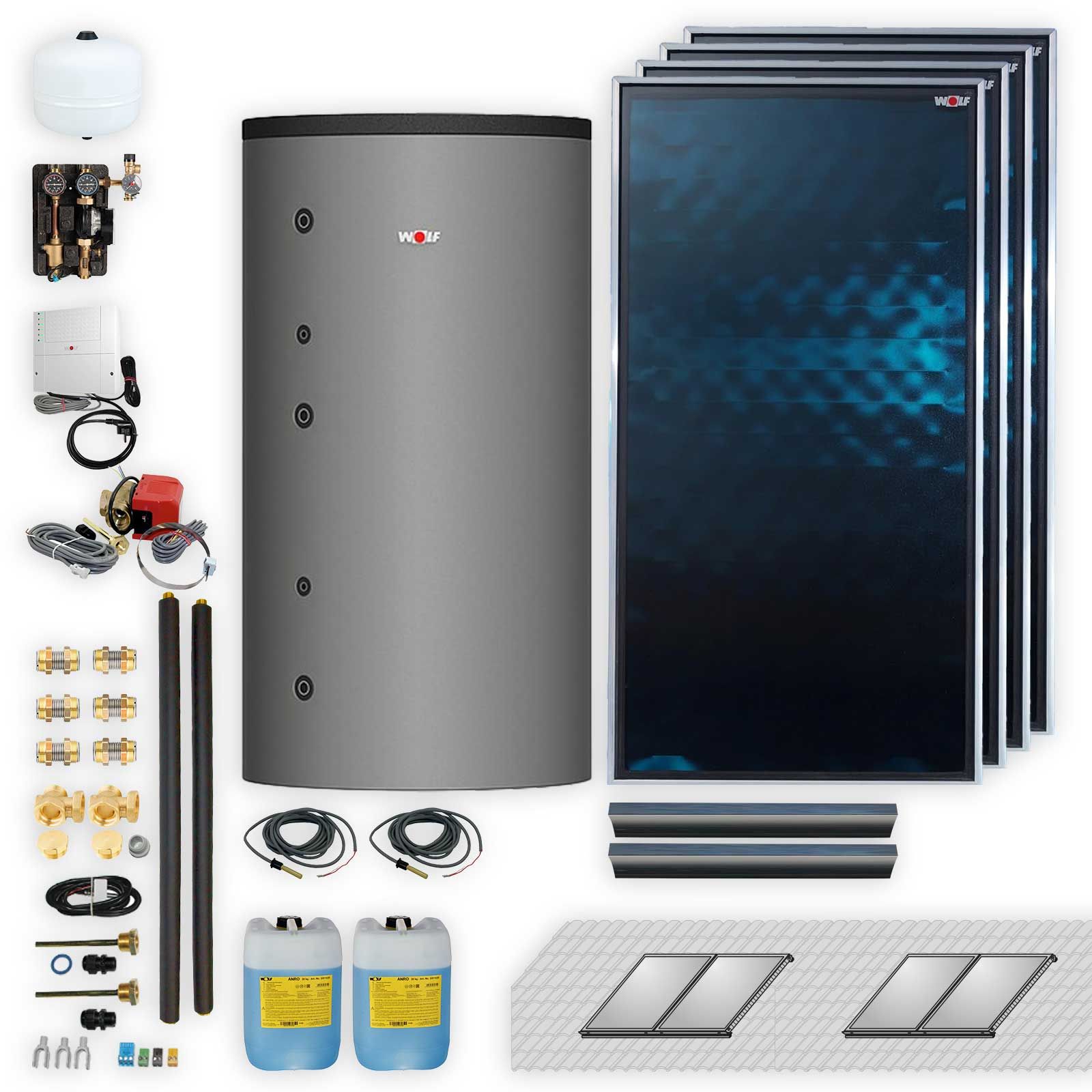

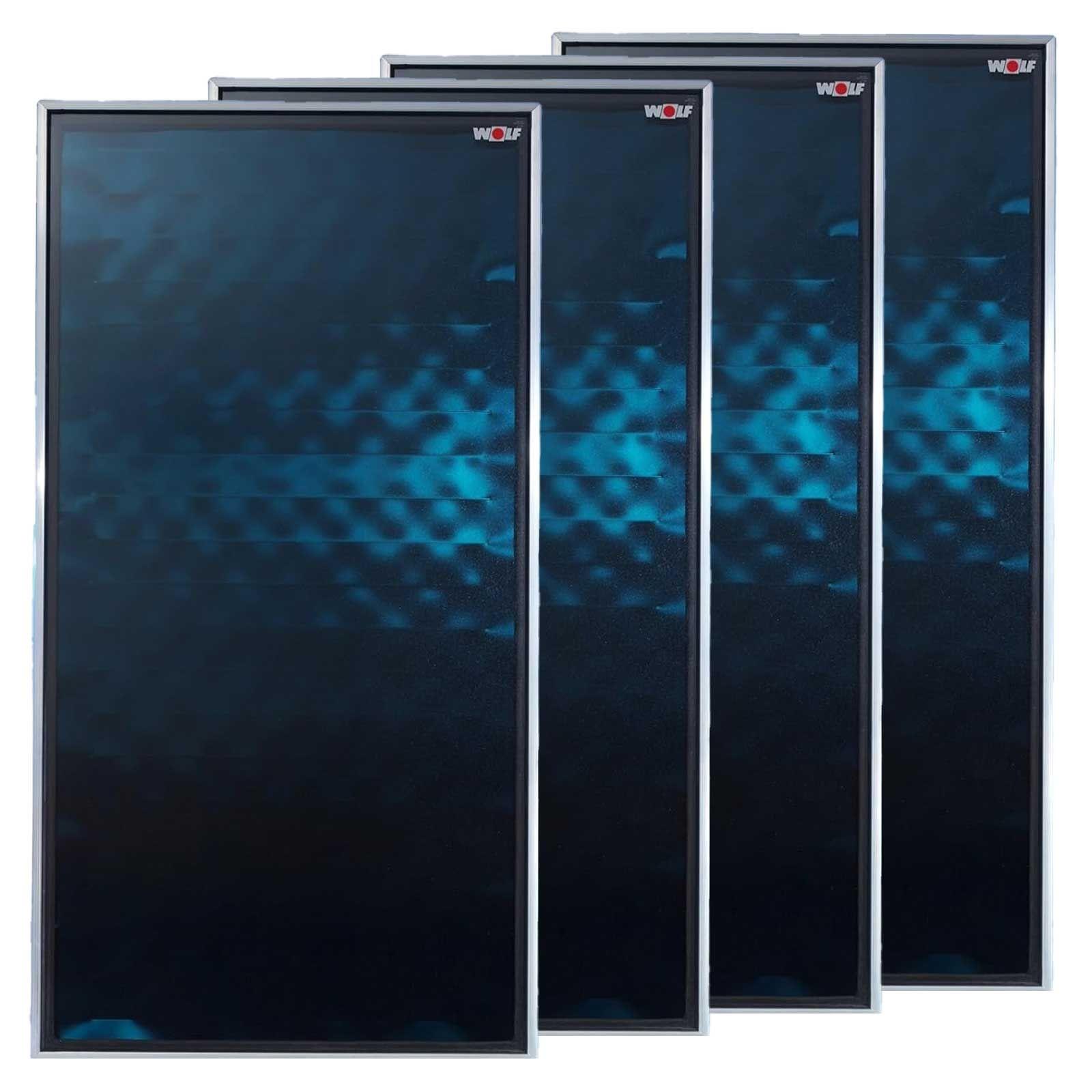

4 Hochleistungs-Sonnenkollektor F3-1 TopSon, hochkant, Glasleiste silber
6 Kompensator Kollektorverschraubung für Wolf Sonnenkollektoren

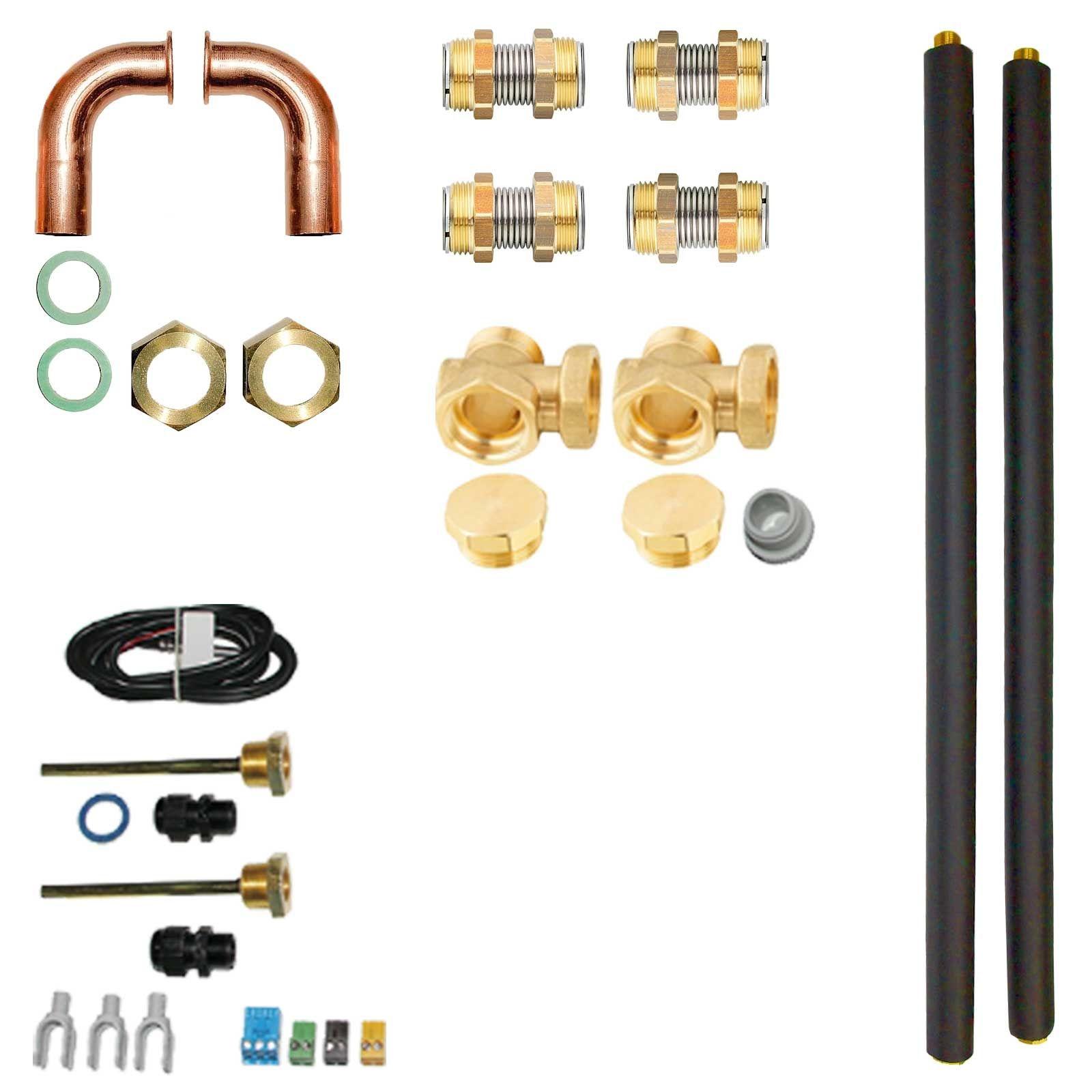

1 flexibles Anschluss-Set passend zu Anschluss-Set TopSon F3
1 Anschluss-Set für 1 Kollektorfeld für Aufdach- und Indachmontage

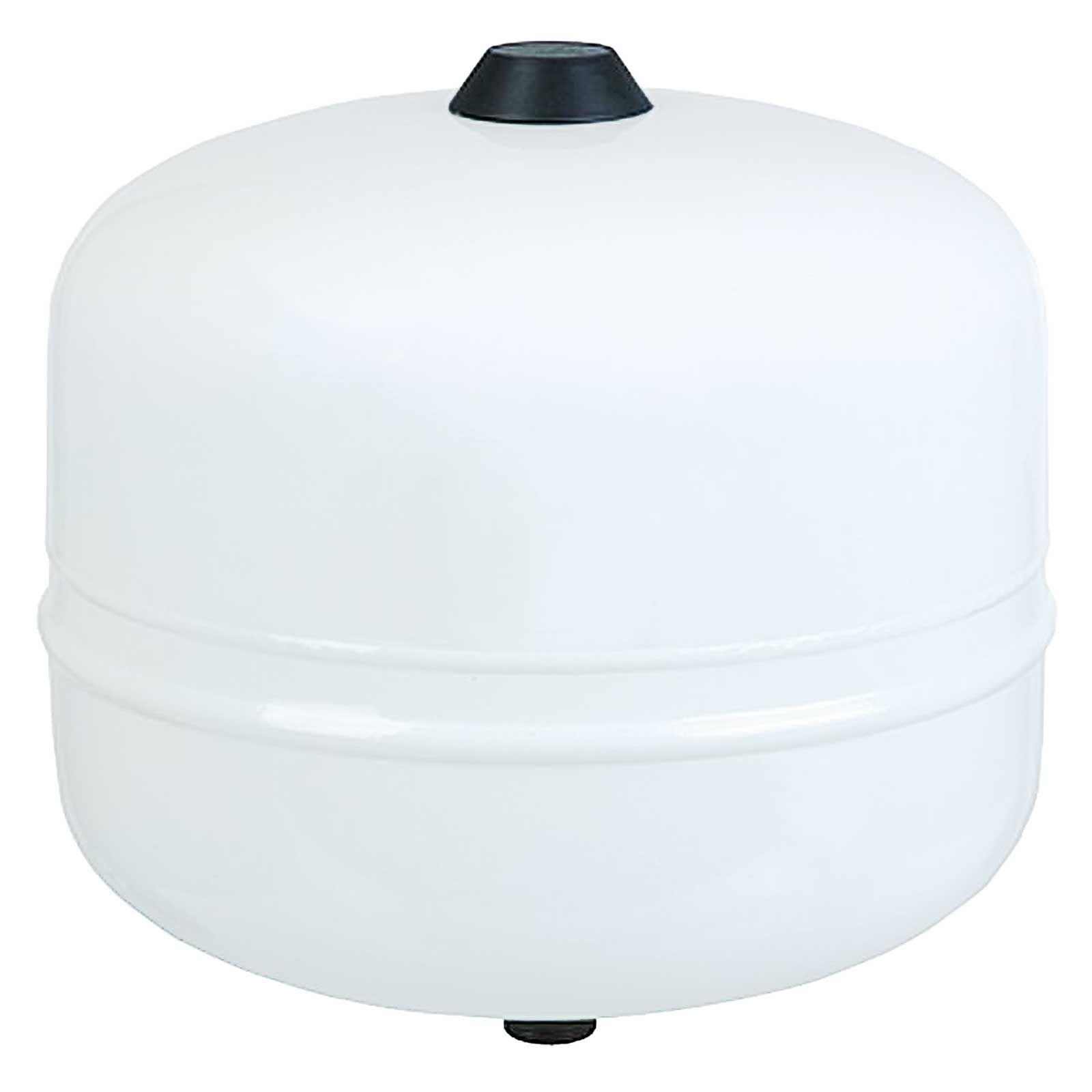

1 Membran-Ausdehnungsgefäß 50L für geschlossene Solarheizungsanlagen
1 Kollektorschienenverbinder Set zwei Kollektorschienen

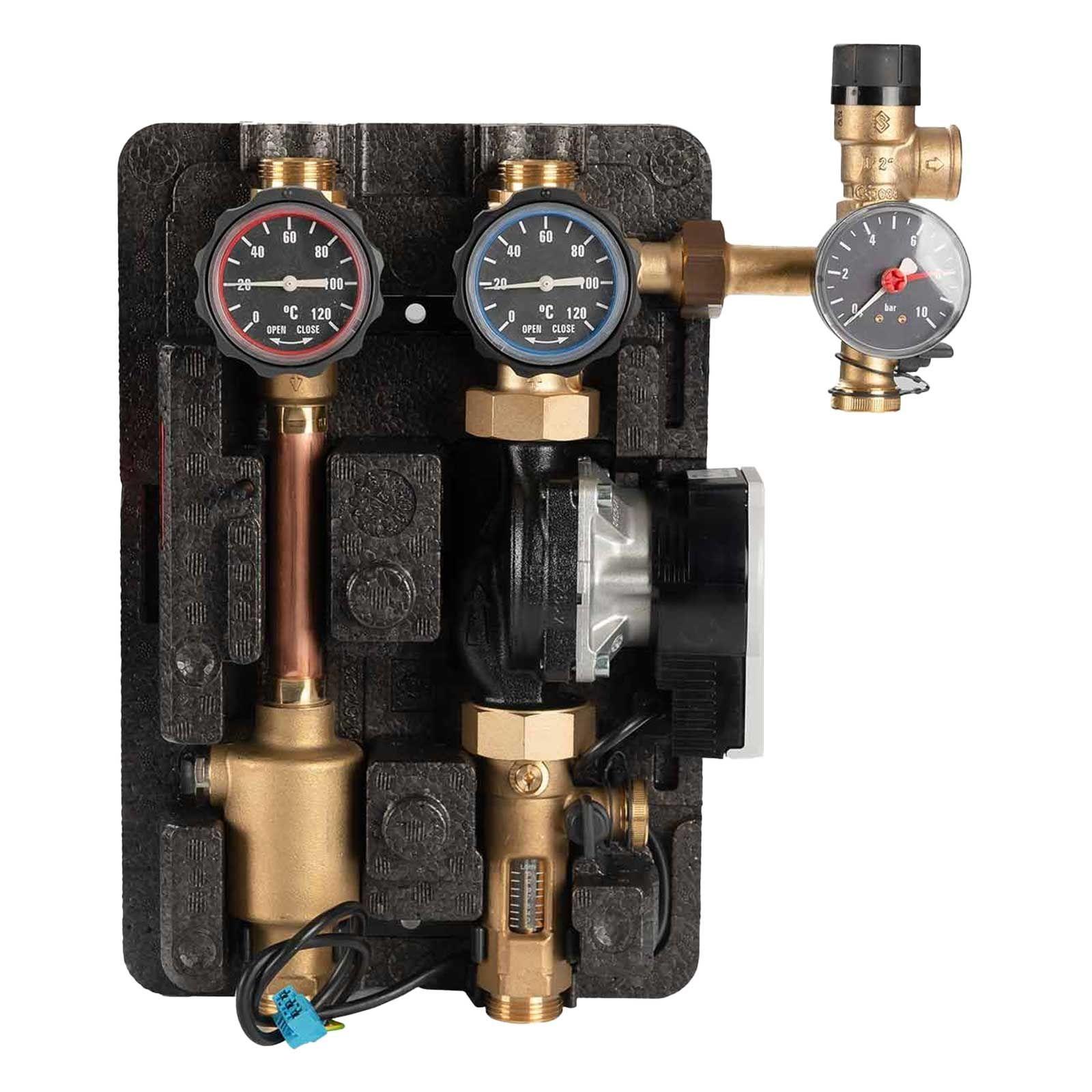

1 Solarpumpengruppe 10 für Solar
1 Rücklauftemperaturanhebeset Mischermodul MM, KM u. SM2
1 Solarmodul SM2-2 - Regelungssystem WRS

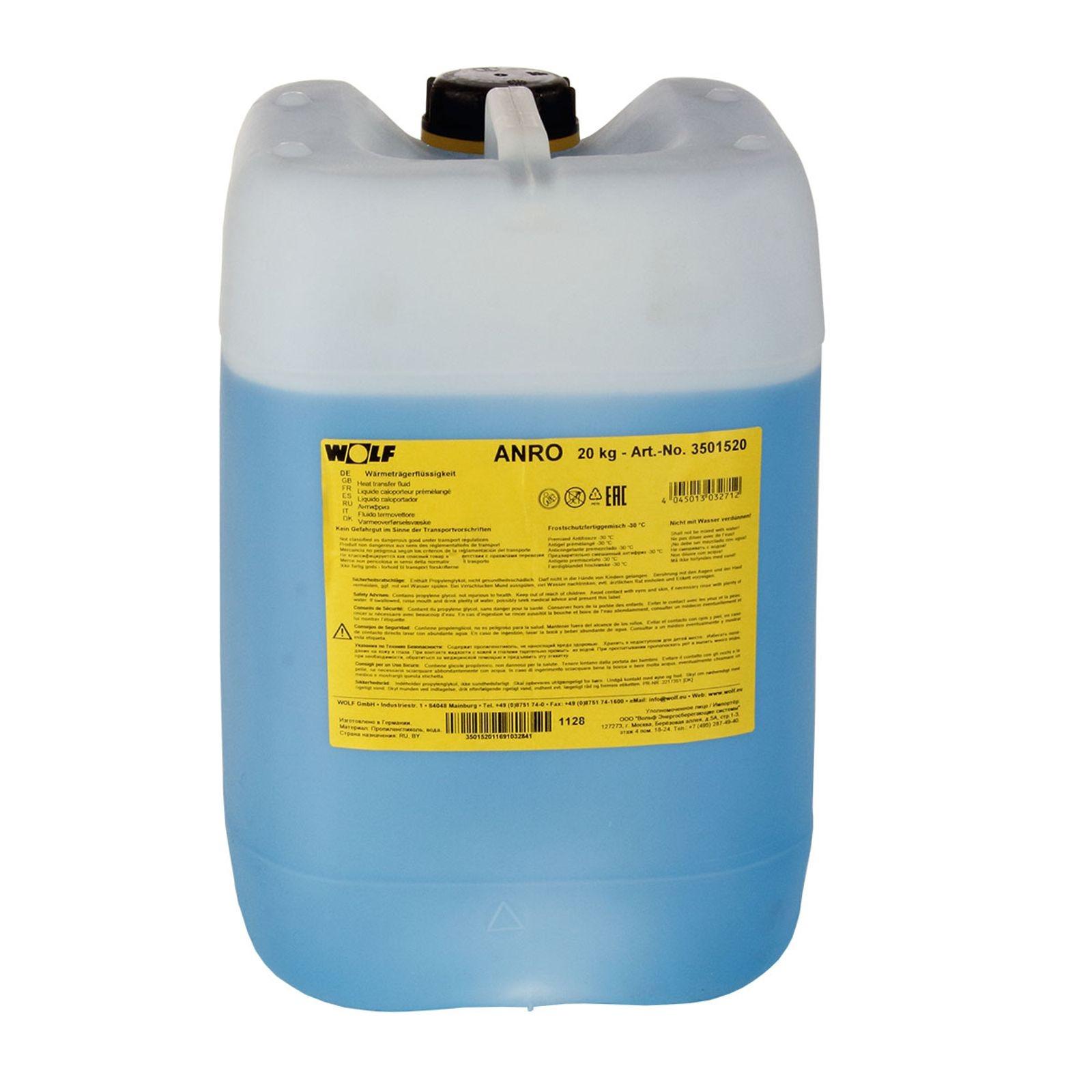

2 Wärmeträgerflüssigkeit ANRO 30kg Sole-Flüssigkeit (Fluid)

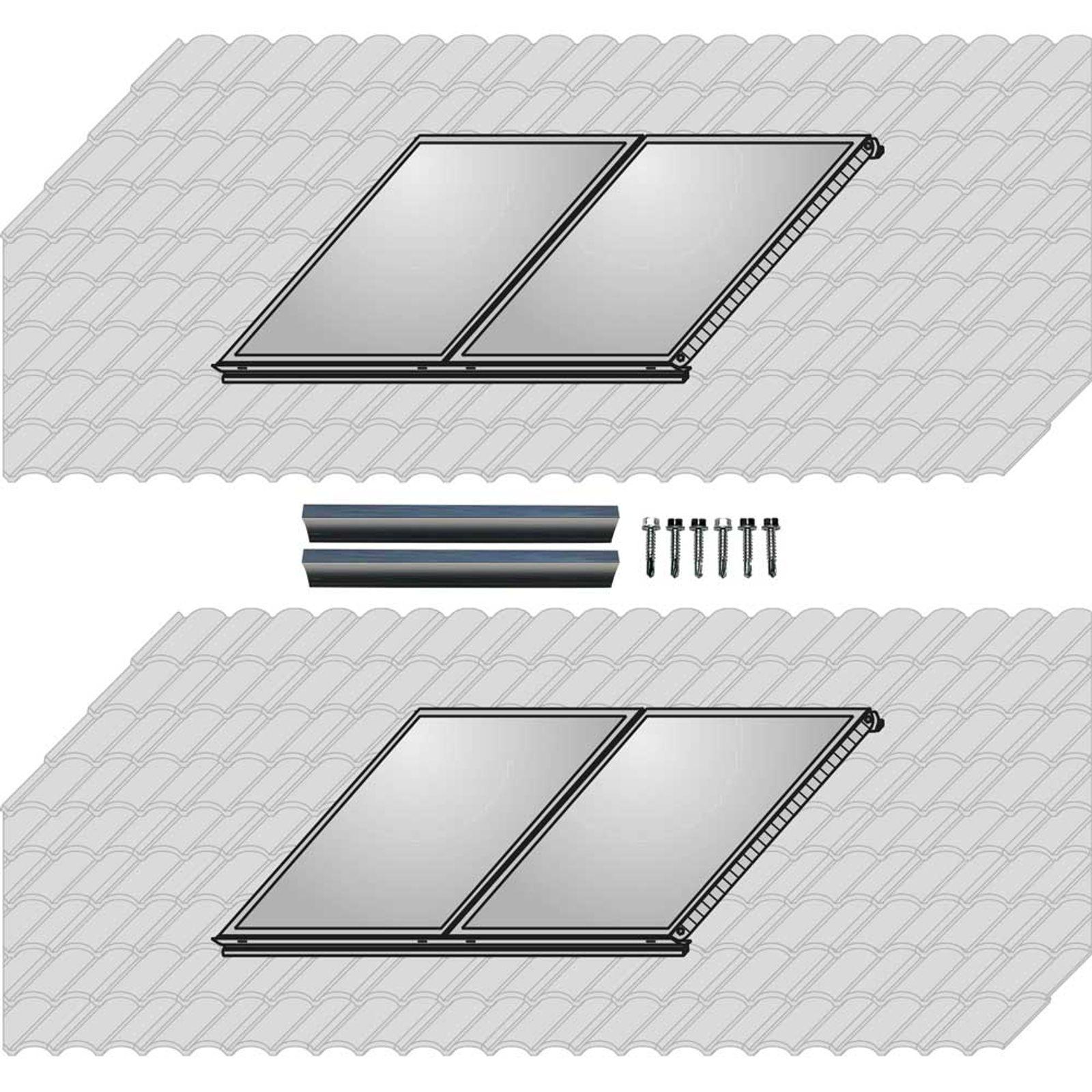

2 Aufdach-Montageset Alu+ Falz-Ziegel für 2 Kollektoren F3-1/CFK-1 Hochformat

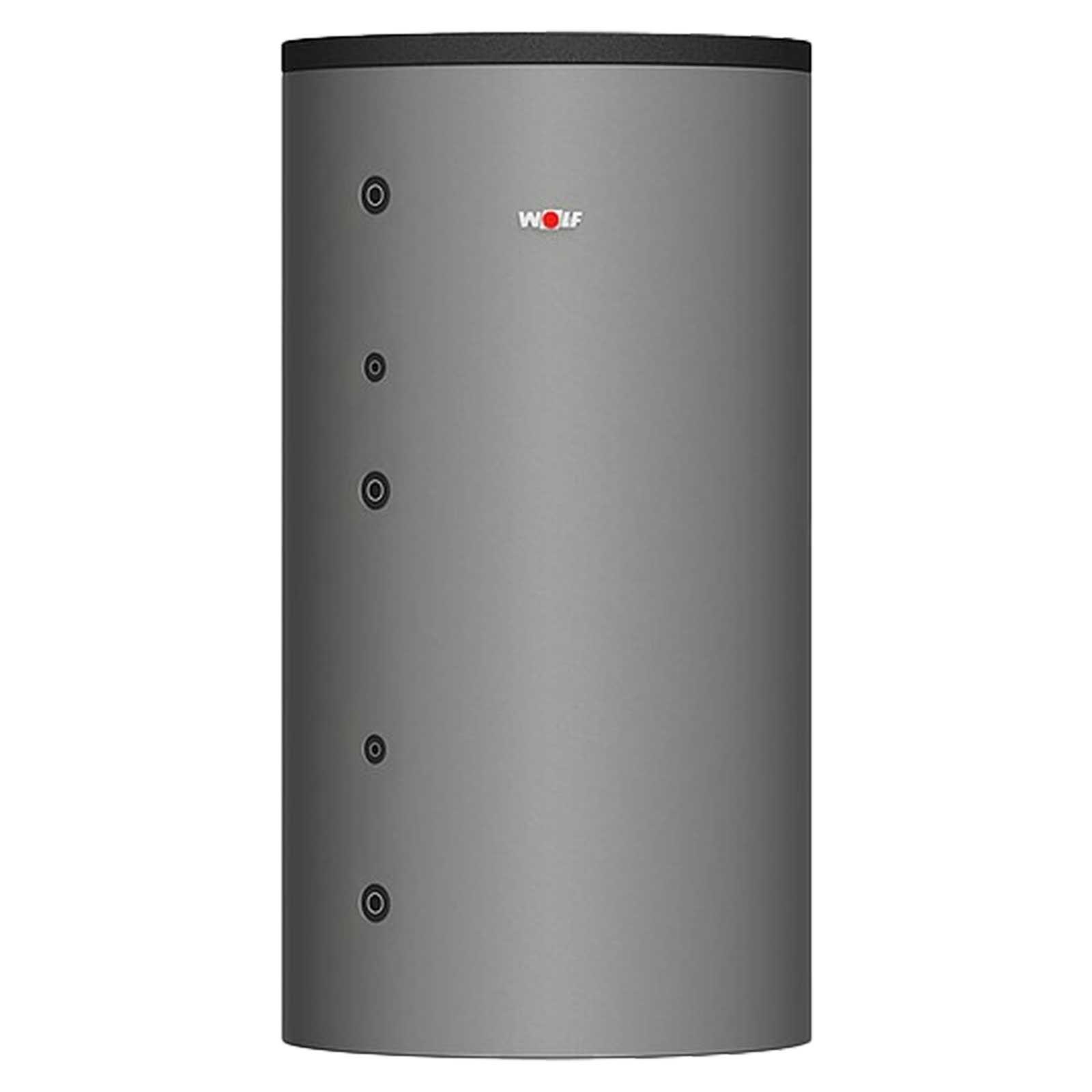

1 Pufferspeicher BSH-500, mit 1 Wärmetauscher, mit Edelstahlwellrohr
2 Temperaturfühler NTC 5K, Durchmesser 6mm, lose
