Zehnder Laibungsmodul für ComfoAir 70
380,98 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Set
- Versandart
- Sperrgut
- Artikelnummer
- 527008670
- Lieferzeit
- 1 - 3 Werktage
Zehnder Laibungsmodul für ComfoAir 70

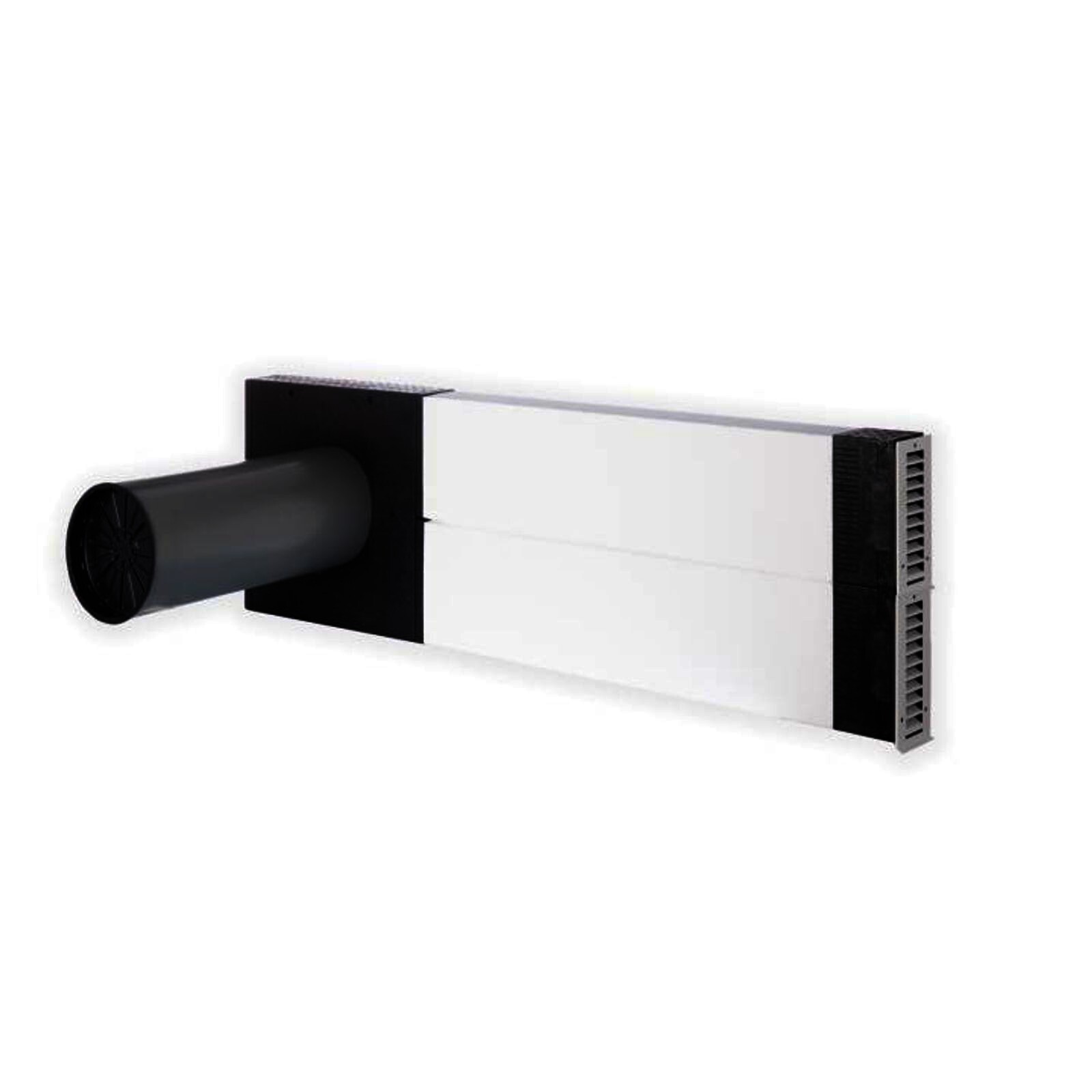

Mithilfe des Laibungsmoduls wird eine fassadenintegrierte Montage des Außenluft-Fortluftsystem (AU+FO) innerhalb des Wärmeverbundsystem (WDVS) ermöglicht. Das Fassadenelement wird auf der Außenseite der Rohbauaußenwand montiert.
Vier verschiedene Einbauvarianten sind möglich:
1. AU+FO-Kanal links
2. AU+FO-Kanal rechts
3. AU-Kanal links, FO-Kanal rechts
4. AU-Kanal rechts, FO-Kanal links
Hinweise für die Montage und die Anwendung des Laibungs-Moduls zur fassadenintegrierten Außenluft-Fortluftführung der Lüftungsanlage:
- Die Montage des Fassadenelementes erfolgt innerhalb des jeweiligen Wärmedämmverbundsystems. Die Einbauvorschriften der zugehörigen bauaufsichtlichen Zulassung sind zu beachten.
- Die Montage und brandschutztechnische Anforderungen sind vorab abzustimmen.
- Das Laibungs-Modul kann grundsätzlich nur bei einer Mindestdämmschichtdicke von 120 mm verbaut und muss in Richtung Fassadenoberfläche mit einer mindestens 20 mm starken Dämmschicht aus dem bauseits verwendeten Fassadendämmstoff überdeckt werden. Die Überdämmung ist zur Vermeidung von Kältebrücken zwingend erforderlich!
- Die Wandstärke ohne Wärmedämmverbundsystem darf die erforderliche Mindestwandstärke von 275 mm für den Einbau des ComfoAir 70 nicht unterschreiten. Bei Unterschreitung dieses Maßes kann die fehlende Differenz durch eine Unterdämmung des Laibungs-Moduls ausgeglichen werden.
- Die Einbauposition des Gerätes (Rohrachse Kernlochbohrung) bezogen auf den Abstand zur Decke des Raumes muss mindestens 550 mm betragen.
- Die Einbauposition des Gerätes (Rohrachse Kernlochbohrung) bezogen auf den Abstand zur Fensterlaibung muss zwischen 370 mm und 1270 mm betragen und kann durch Kürzen der Flachkanäle angepasst werden. Eine Verlängerung der Kanäle ist nicht zulässig.
- Das Laibungs-Modul kann nicht im Zusammenhang mit dem Wandeinbaurohr quadratisch für die Aufnahme des Lüftungsgerätes ComfoAir 70 verbaut werden.
- Die thermischen Einsatzgrenzen von -20 °C und +40 °C für die Betriebsweise des Lüftungsgerätes gelten auch für das Laibungs-Modul bei Luftförderung.
- Eventuell geplante Maßnahmen zur außenliegenden Verschattung und die Zugänglichkeit für spätere Wartungen sind zu beachten.
Größenangaben:

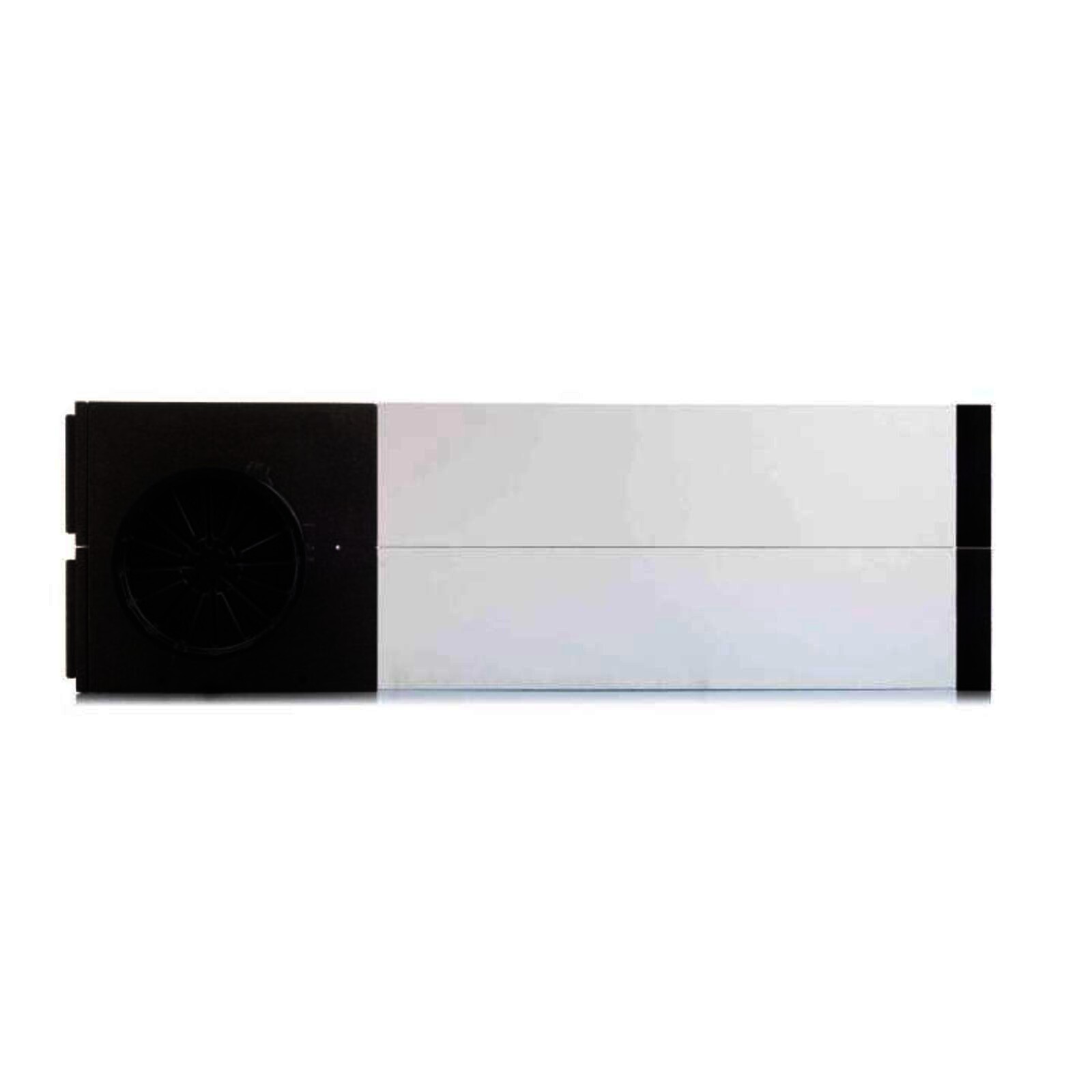

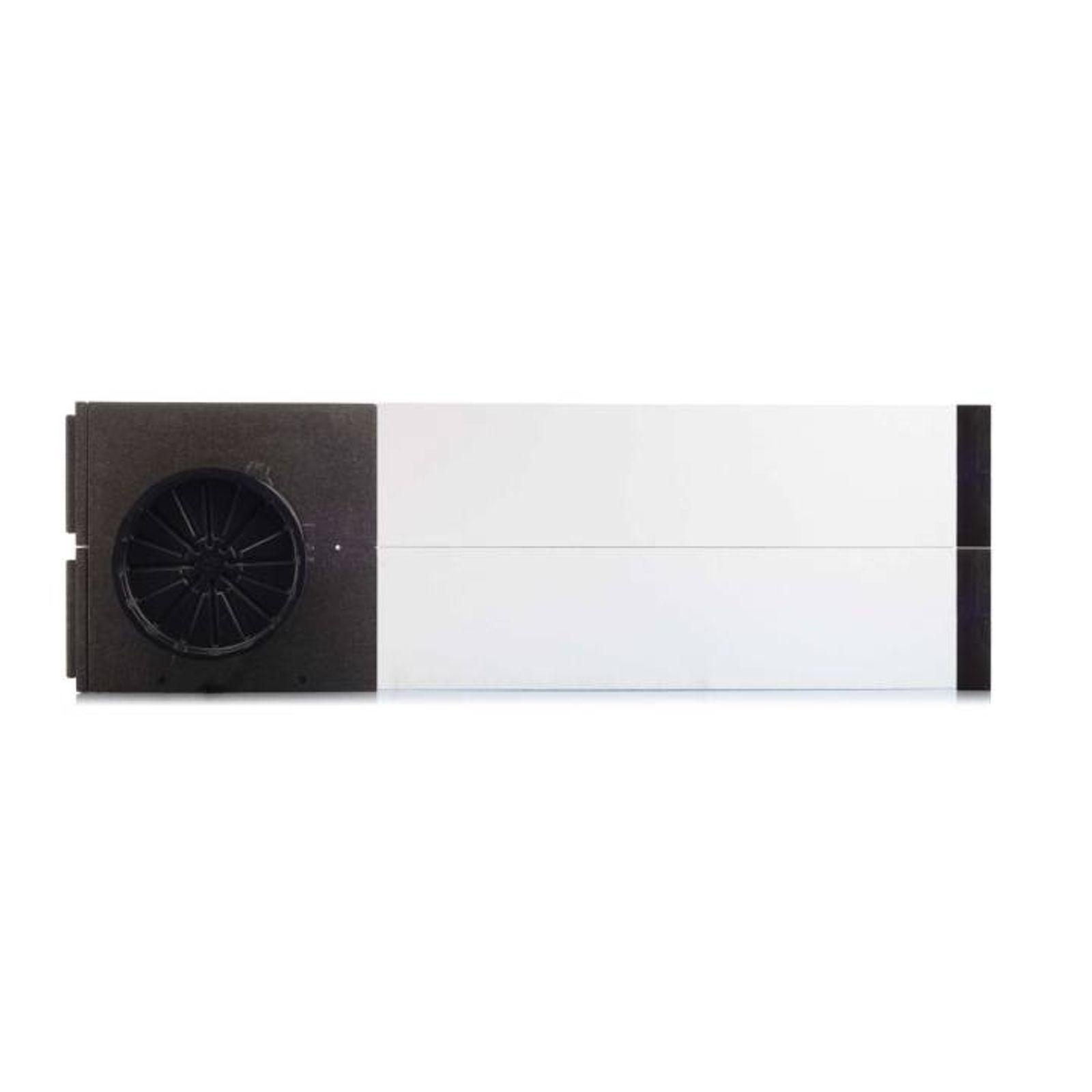

- Umlenkadapter 501x500x100mm inkl. festverbundenem PVC Wandeinbaurohr 580 mm lang DN250

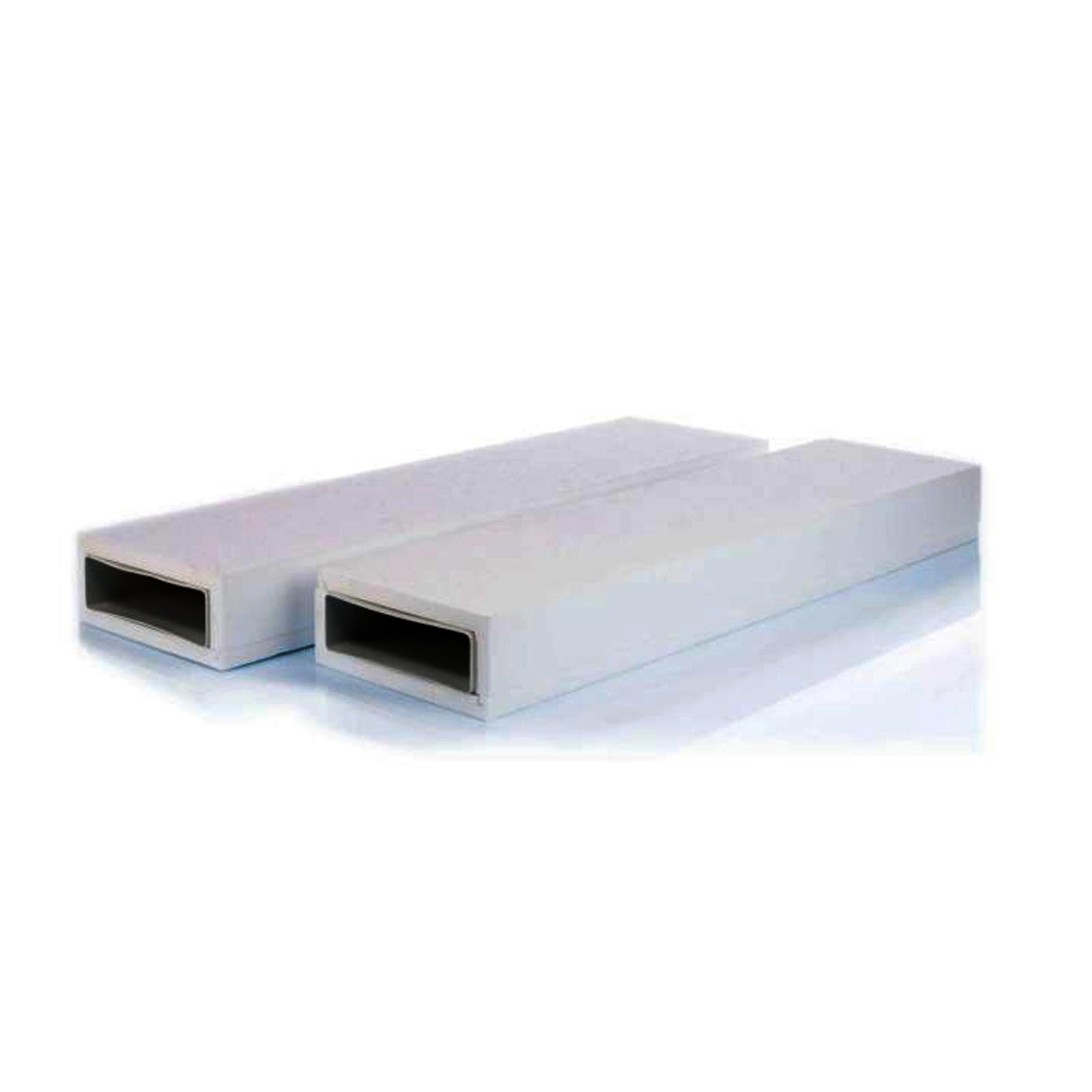

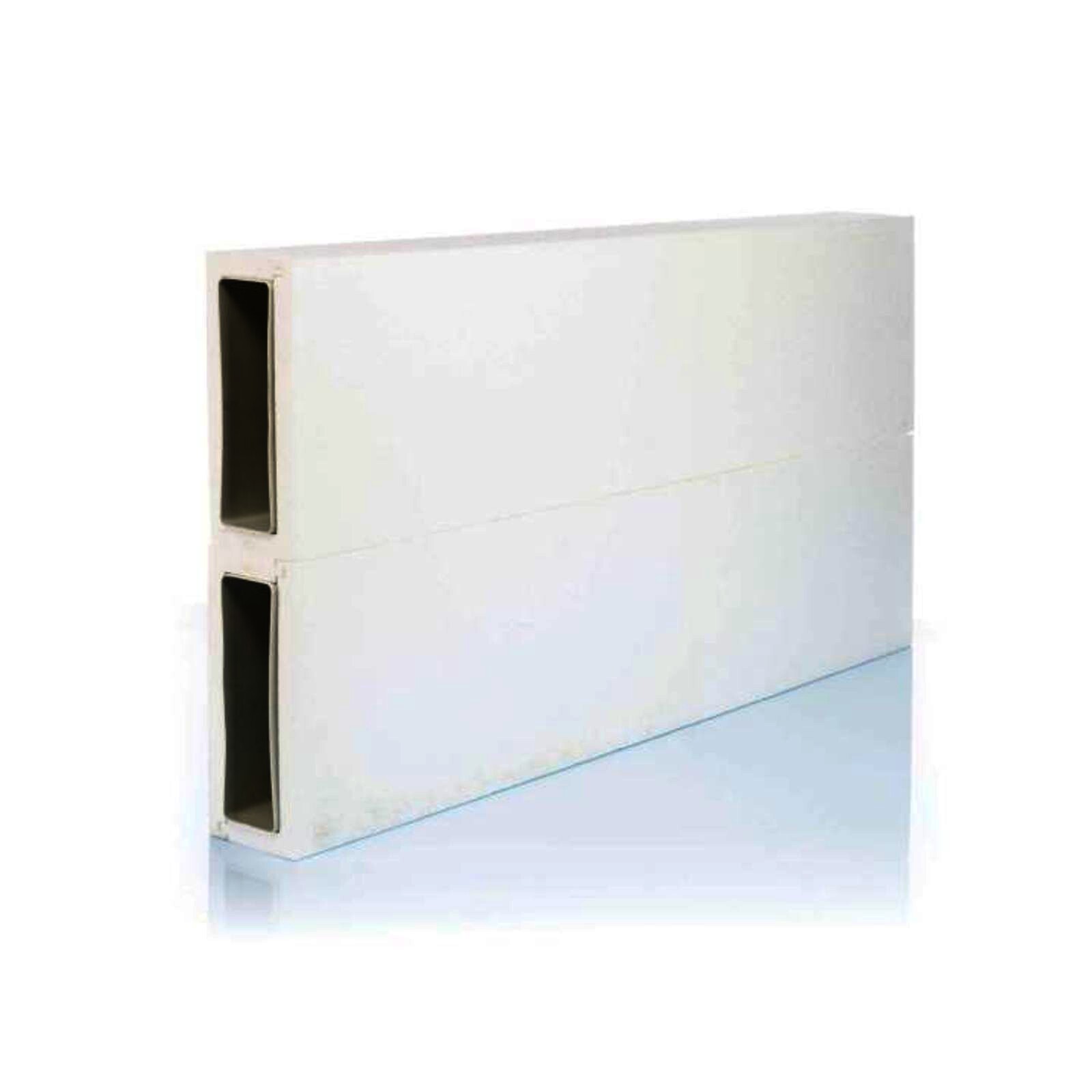

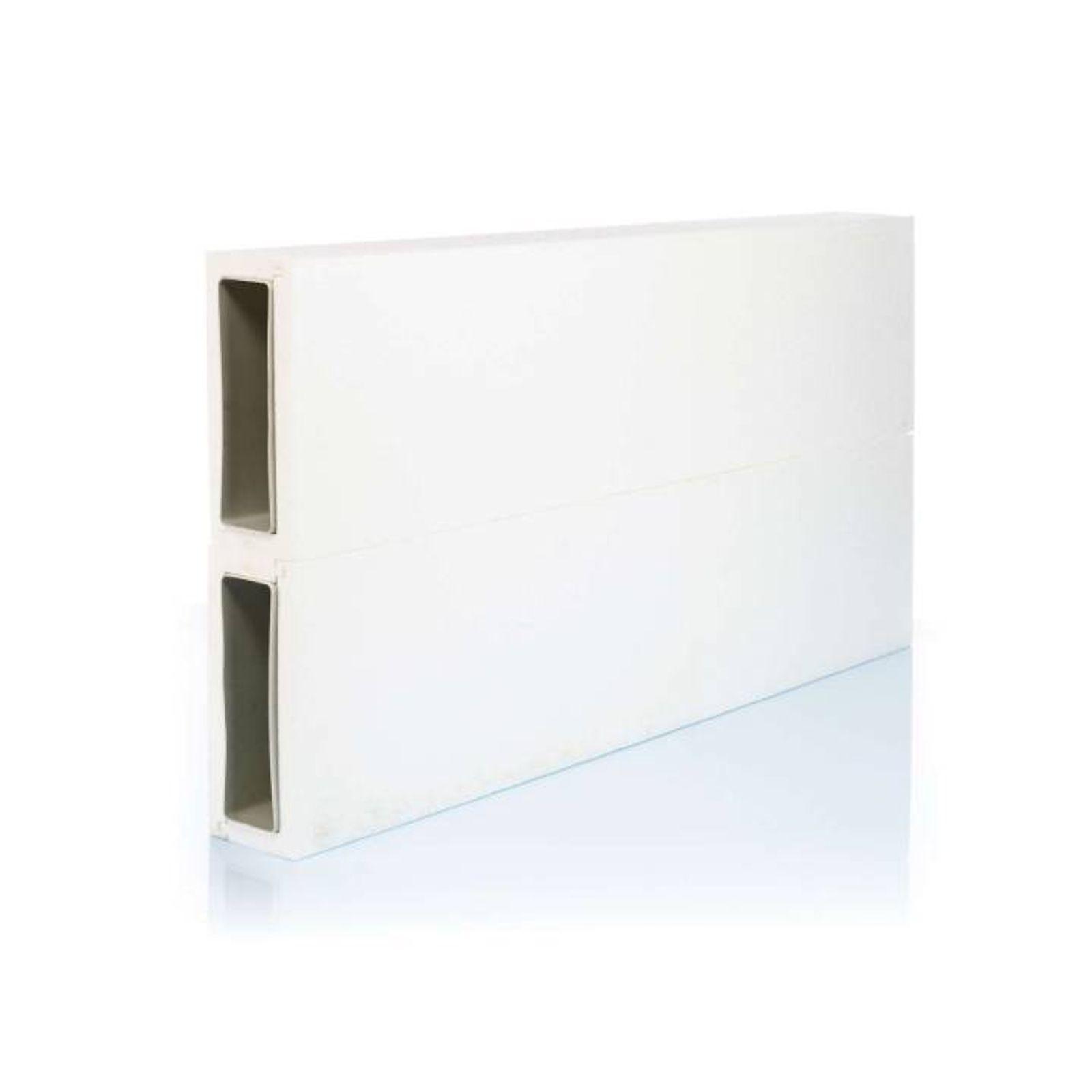

- PVC Flachkanäle 204x60mm 900mm lang
- EPP Kanal Adapter 100x120x245mm

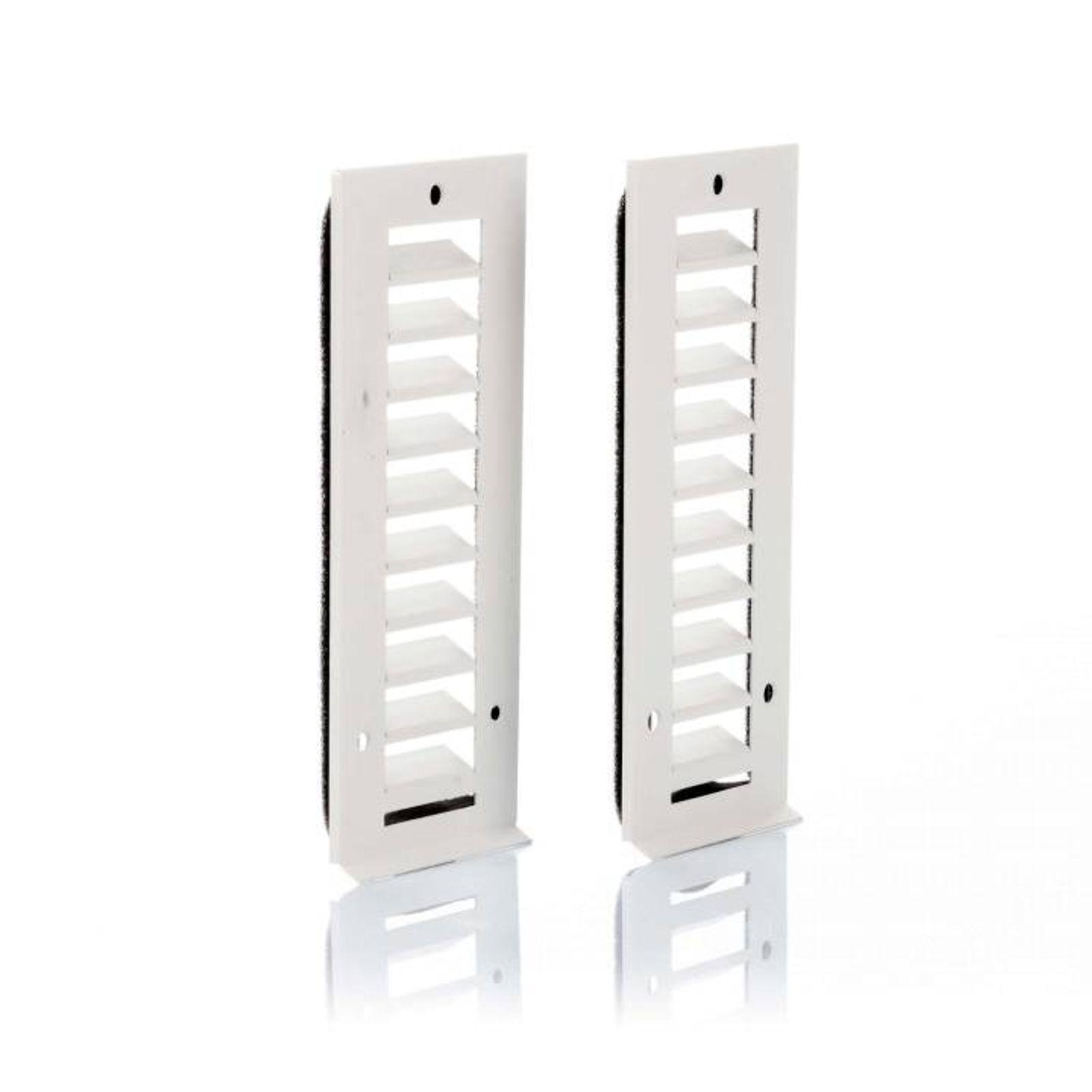

- Aluminium Auslassgitter 245x110mm
Wofür wird das Zehnder Laibungsmodul für ComfoAir 70 verwendet?
Wo wird das Laibungsmodul montiert?
Welche Mindestdämmschichtdicke ist für den Einbau erforderlich?
Was ist im Lieferumfang des Laibungsmoduls enthalten?
Kann das Laibungsmodul mit dem quadratischen Wandeinbaurohr kombiniert werden?
Für welchen Temperaturbereich gilt das Laibungsmodul?
Welche Einbauvarianten sind für das Laibungsmodul möglich?
Wozu dienen die Außenwandgitter im Lieferumfang?
Warum wird ein Laibungsmodul anstelle einer klassischen Außenwandhaube gewählt?
Ist für die Montage ein separates Lüftungsgerät notwendig?
Sind brandschutztechnische Anforderungen zu beachten?
Muss die Zugänglichkeit für spätere Wartungen berücksichtigt werden?
Welche Sicherheitshinweise sind bei der Montage zu beachten?

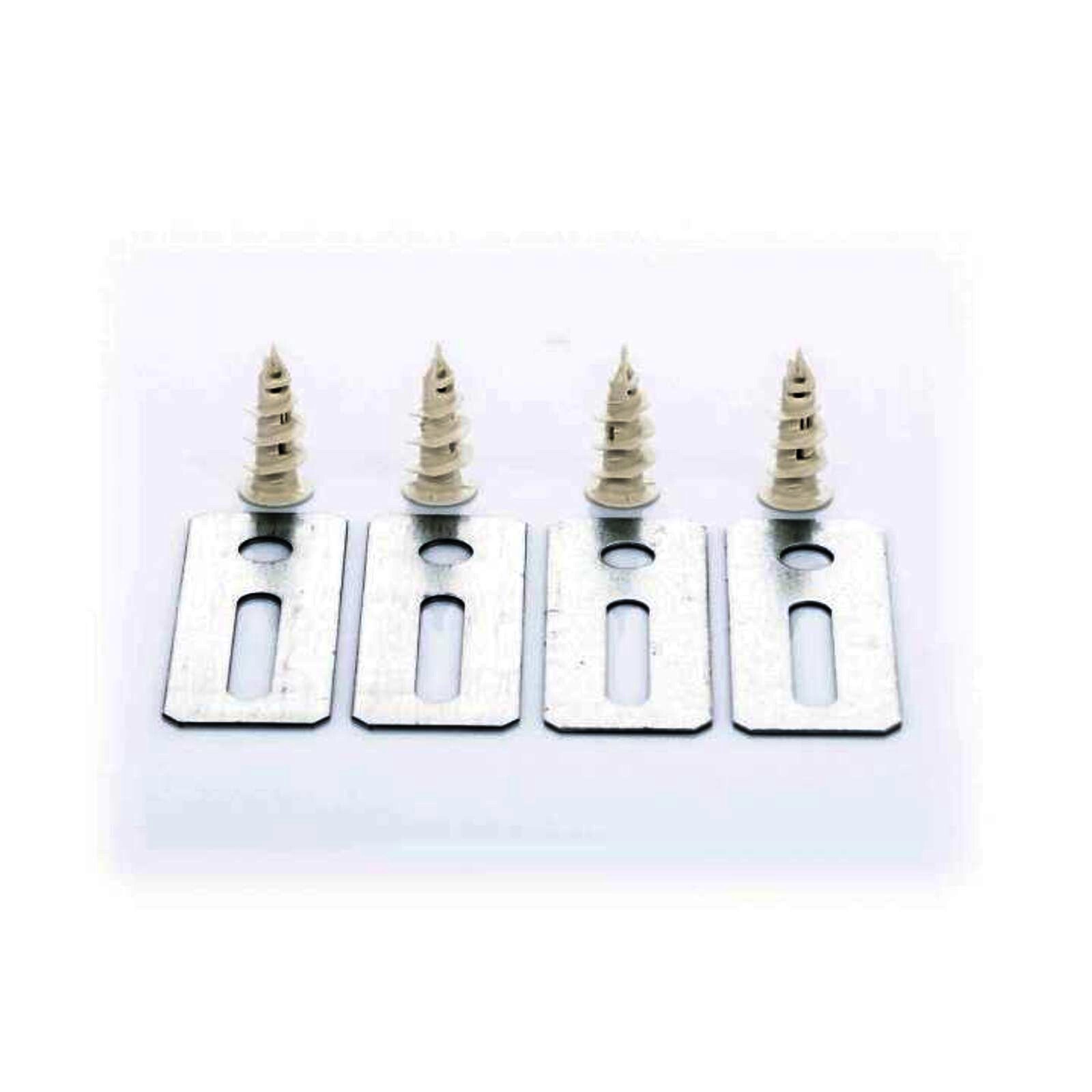

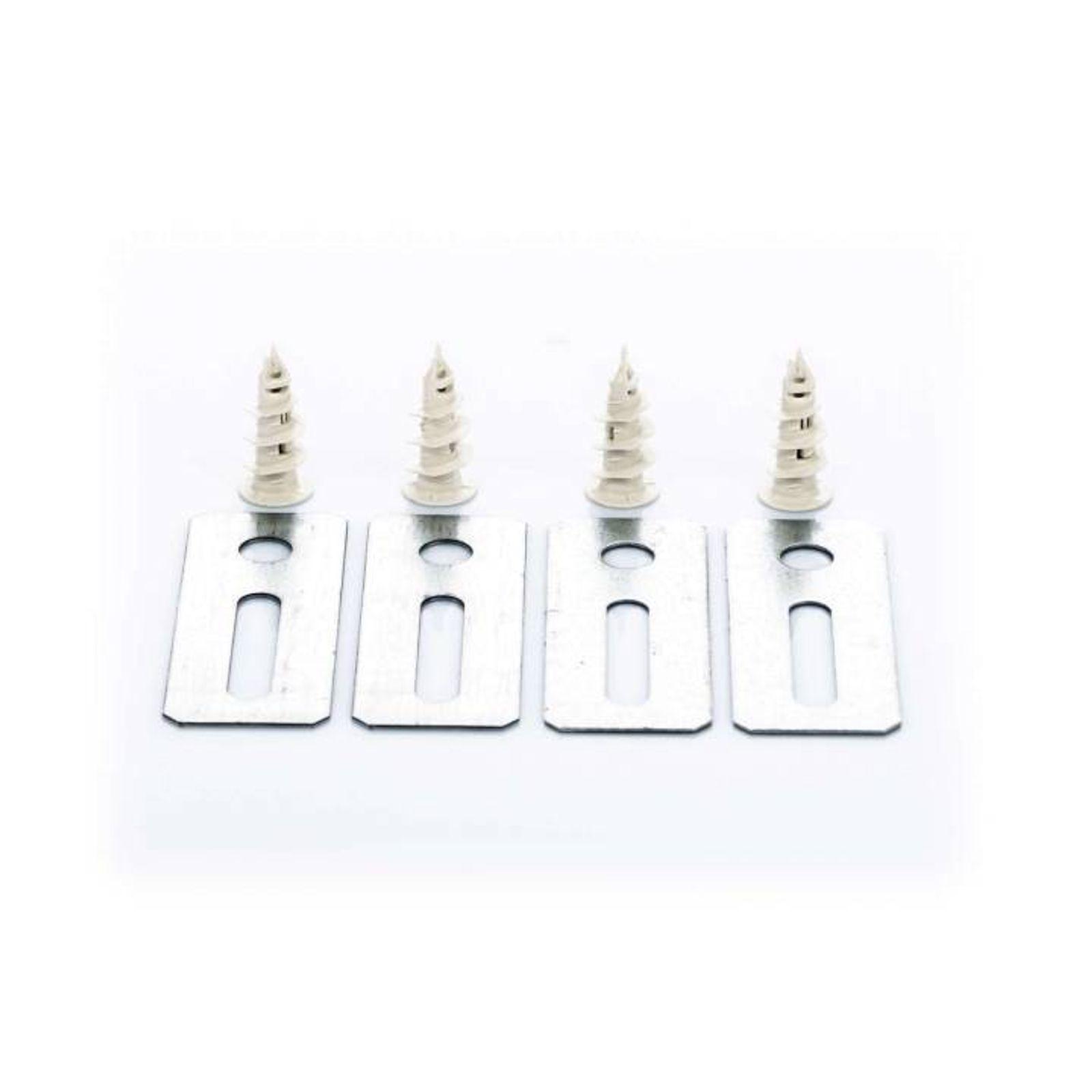

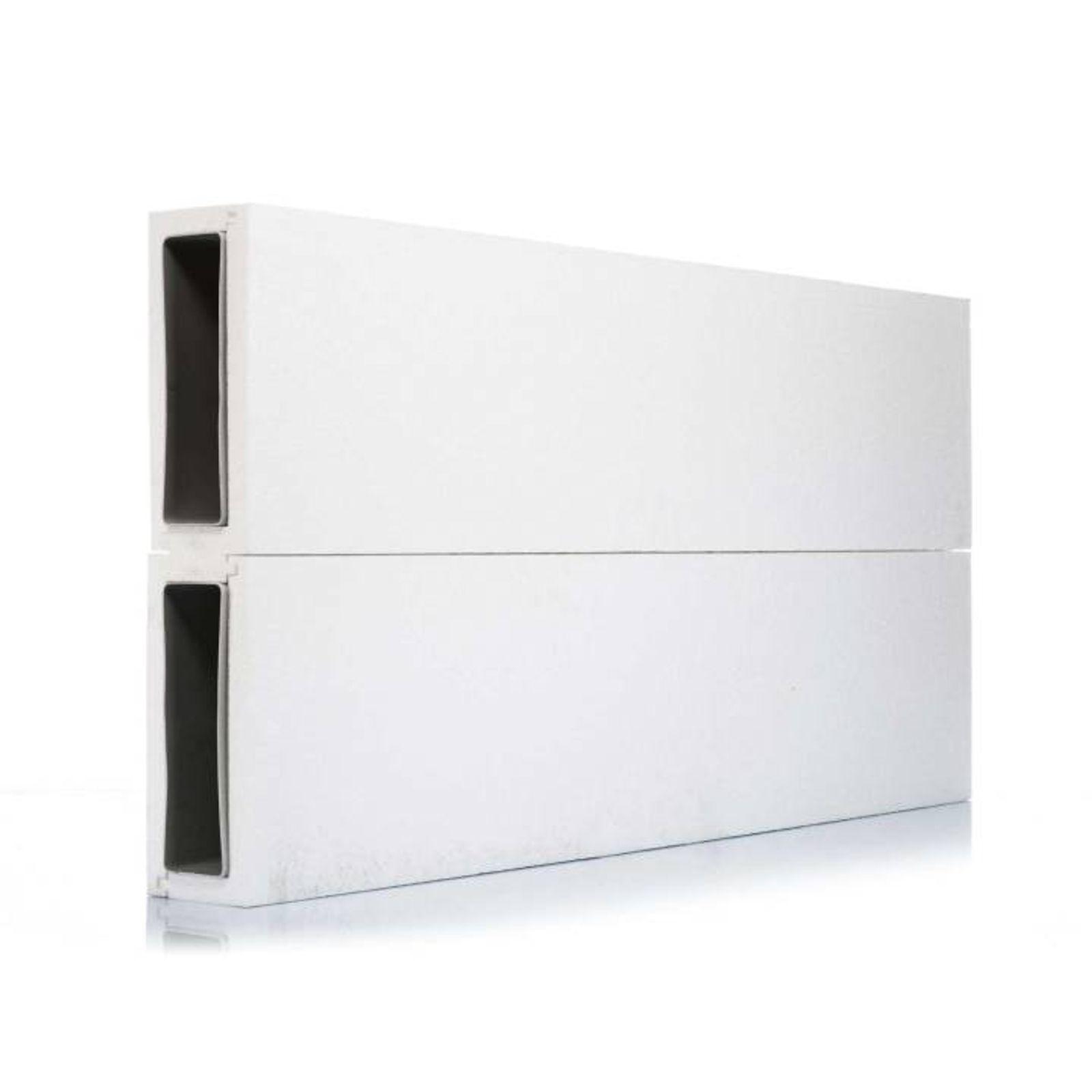

- 4 x Befestigungslasche
- 4 x PVS-Schraubdübel

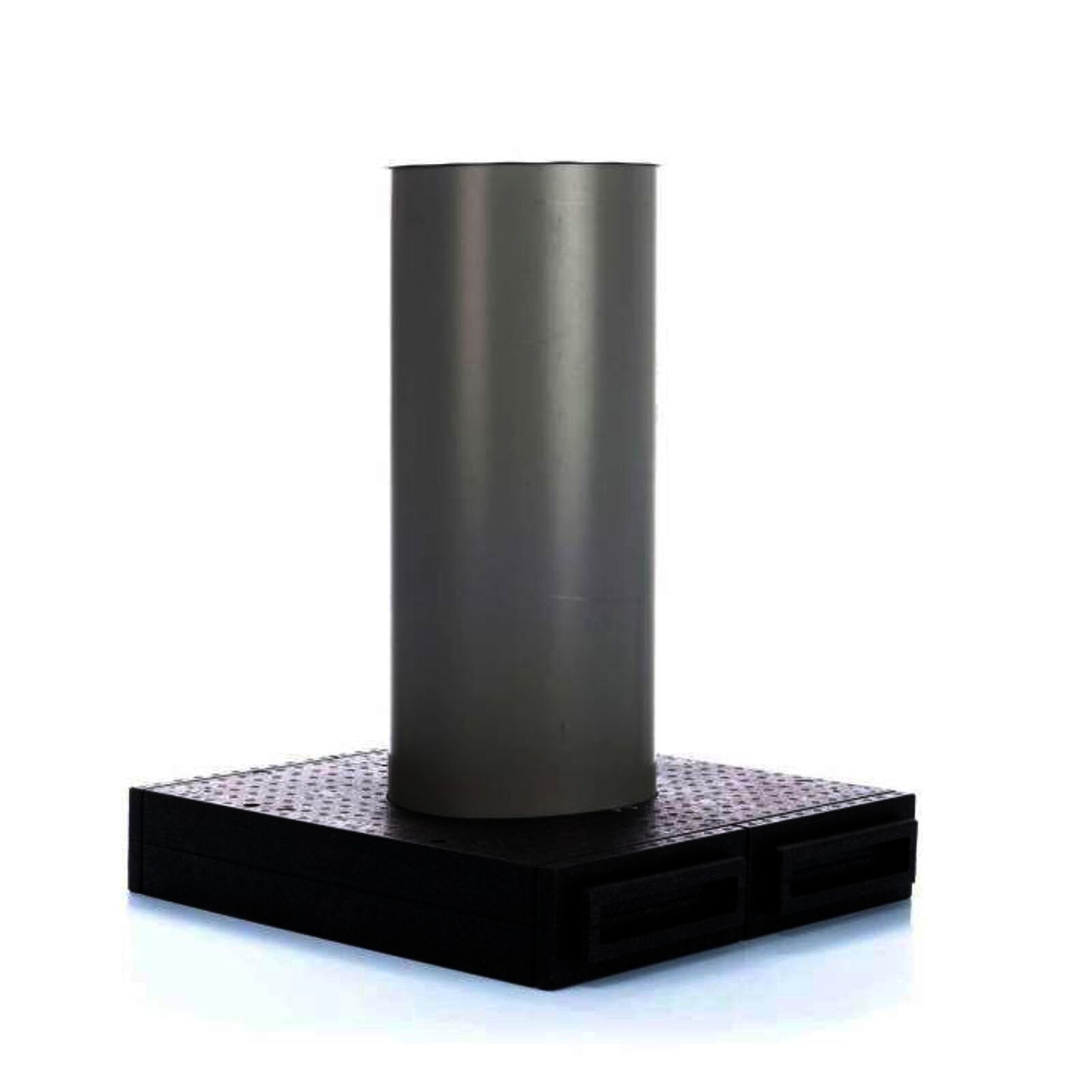

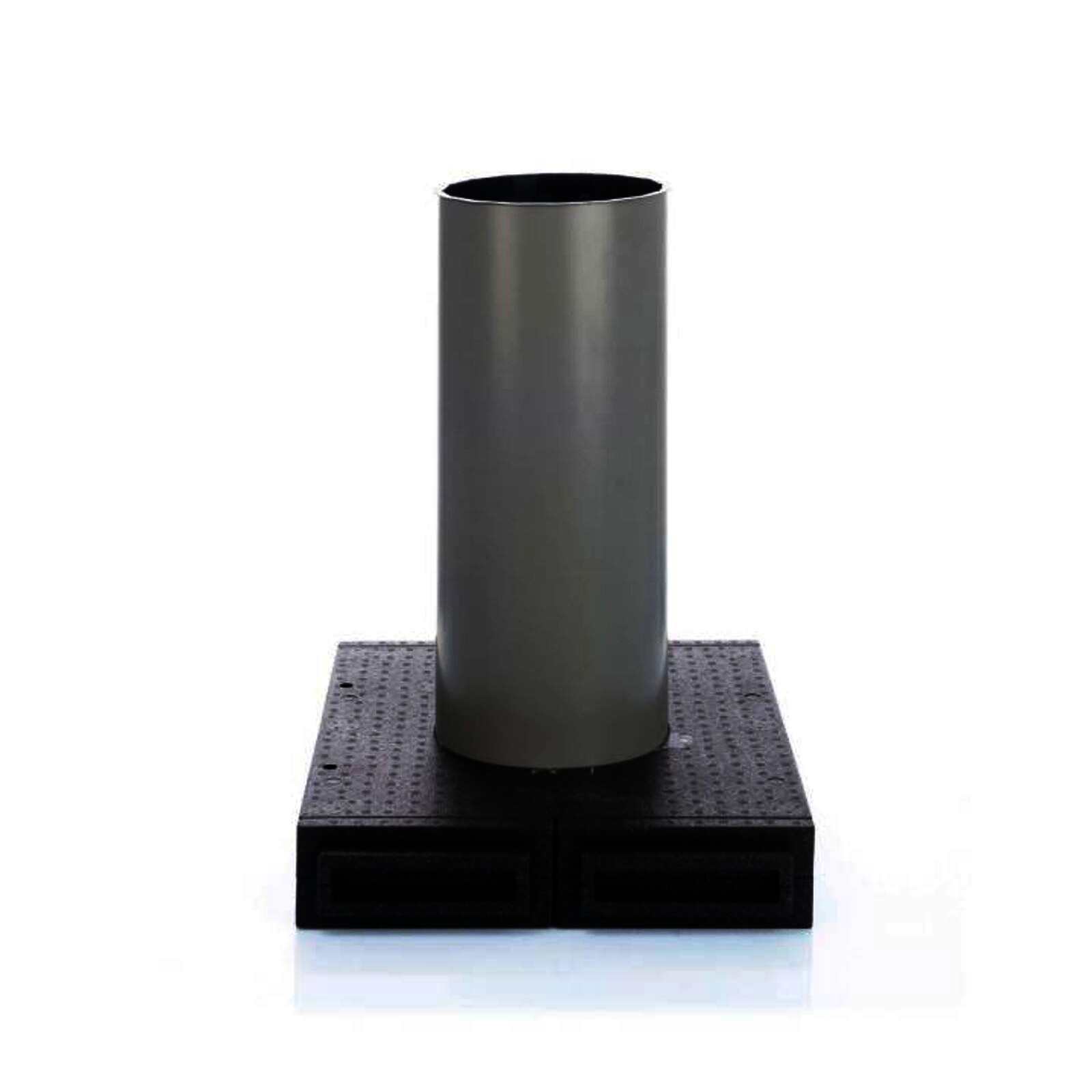

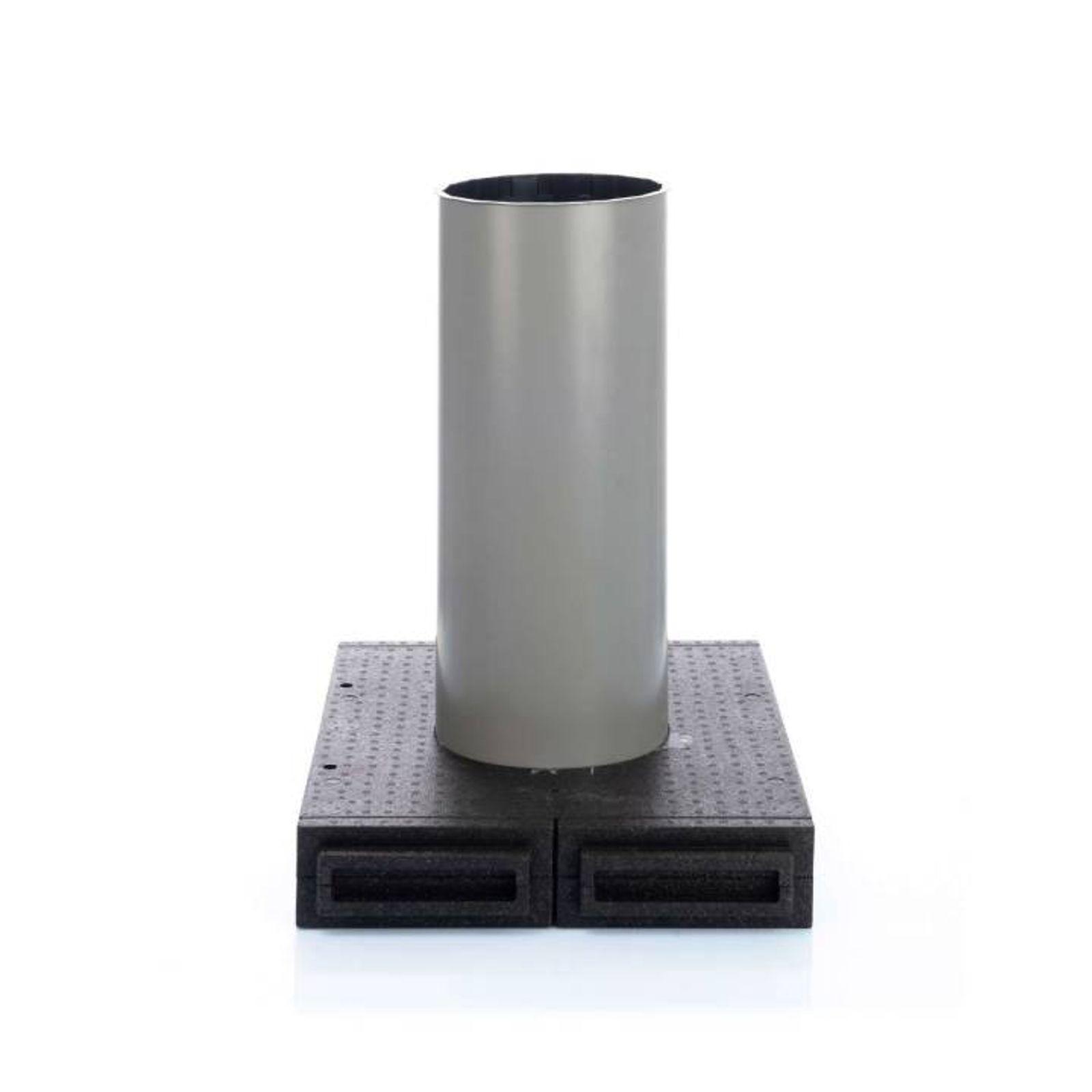

- 1 x Umlenk-Adapter mit festverbautem Wandeinbaurohr
- 1 x Verschlussstopfen f. Wandeinbaurohr

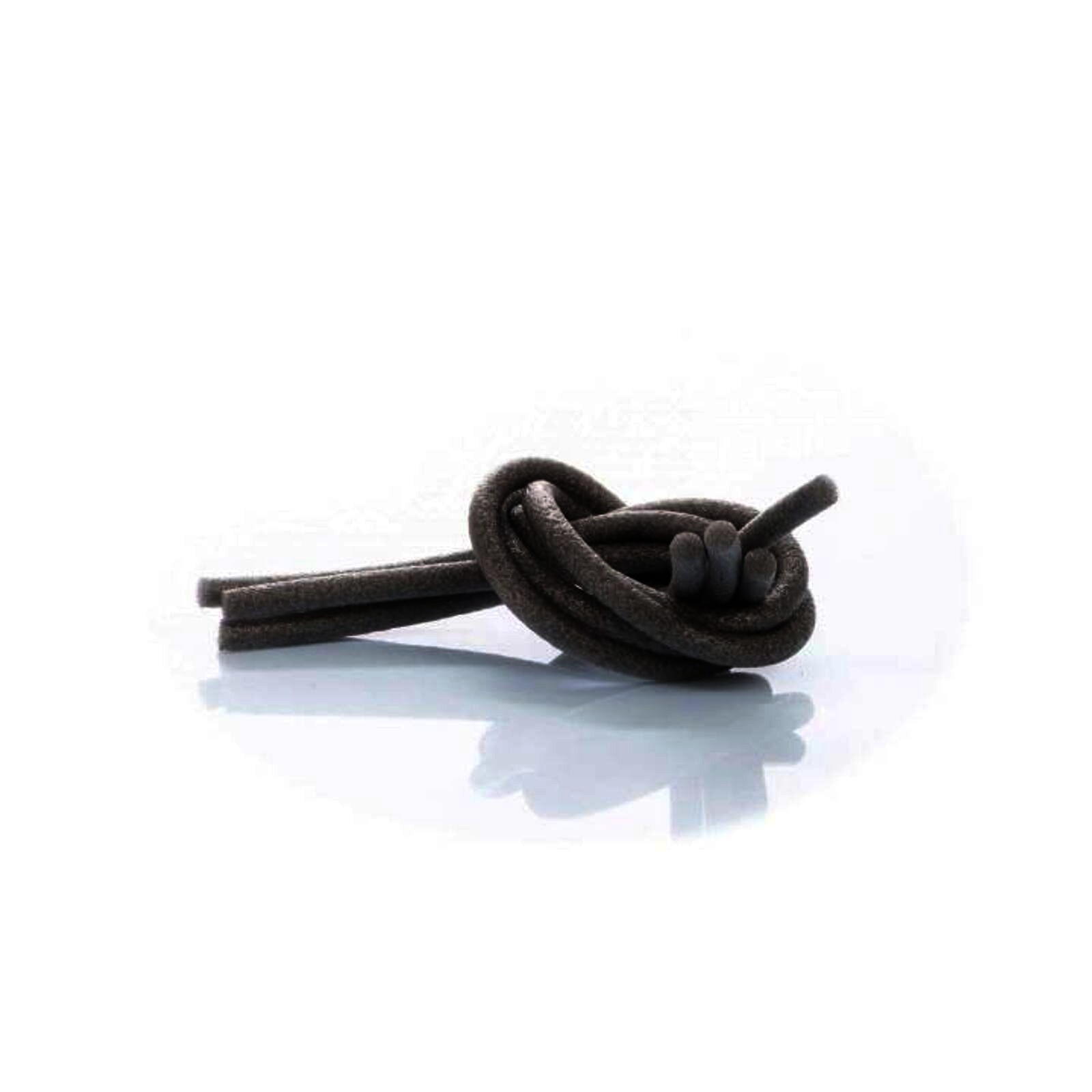

- 4 x Flachkanaldichtung

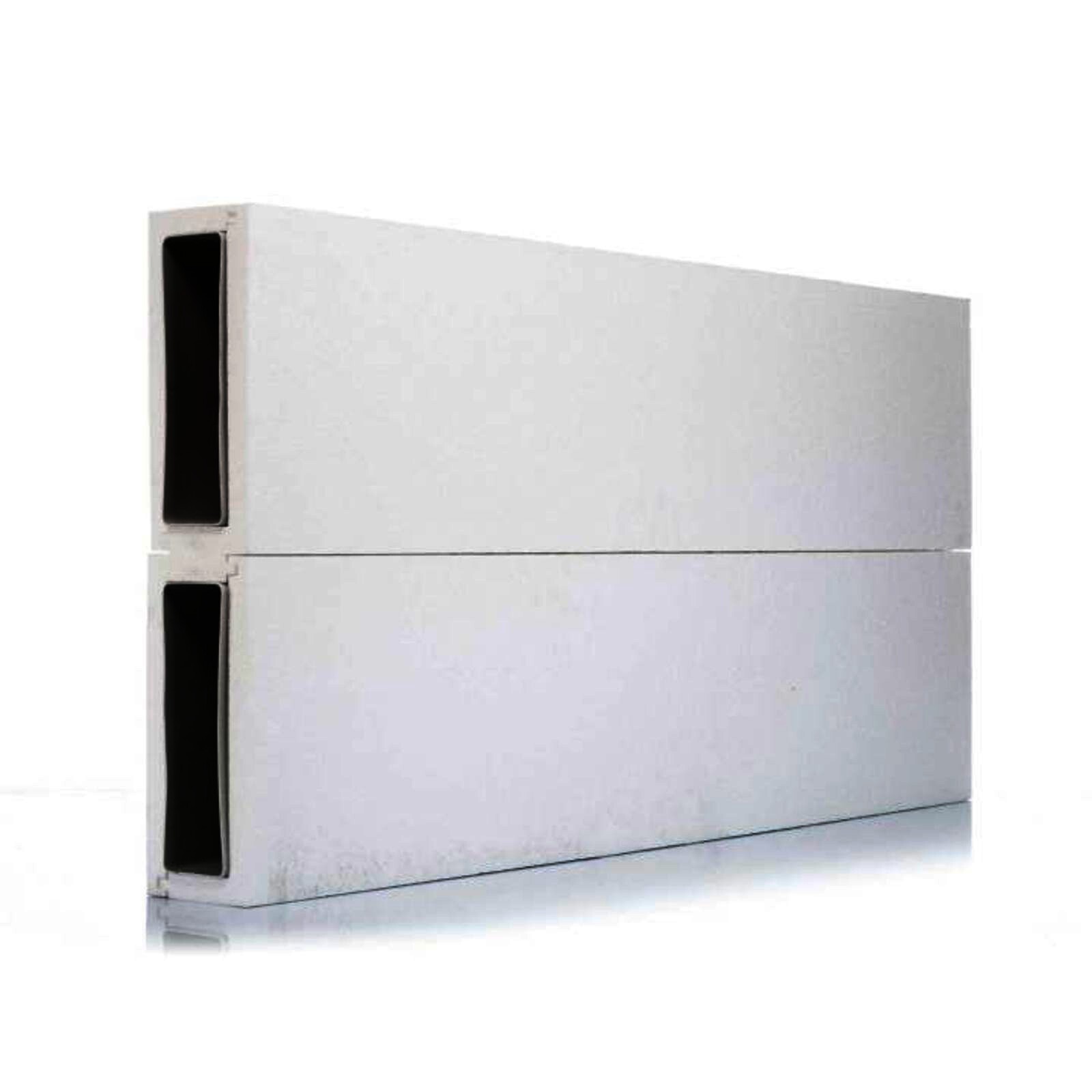

- 2 x Flachkanal
- 4 x Flachkanal-Isolierelement

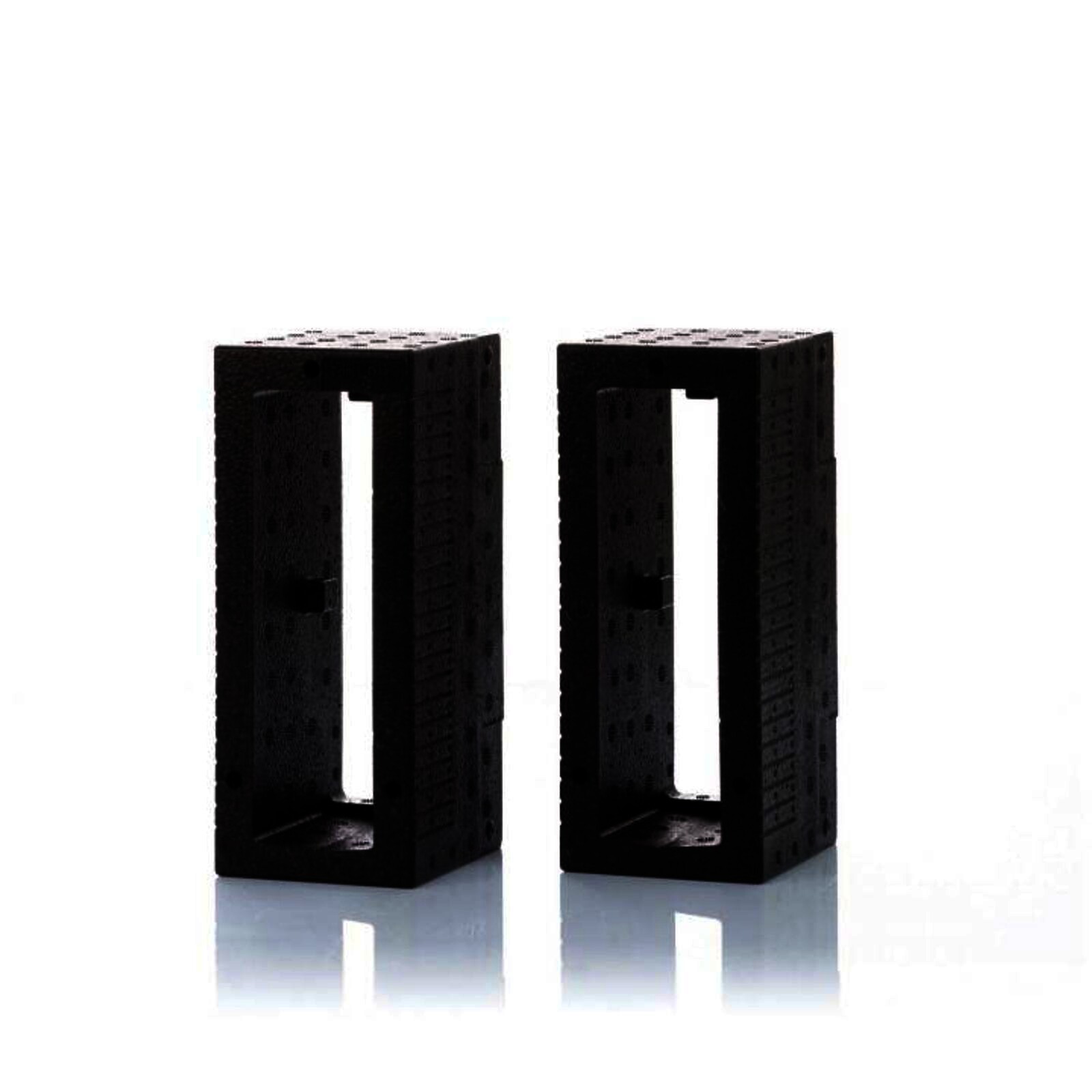

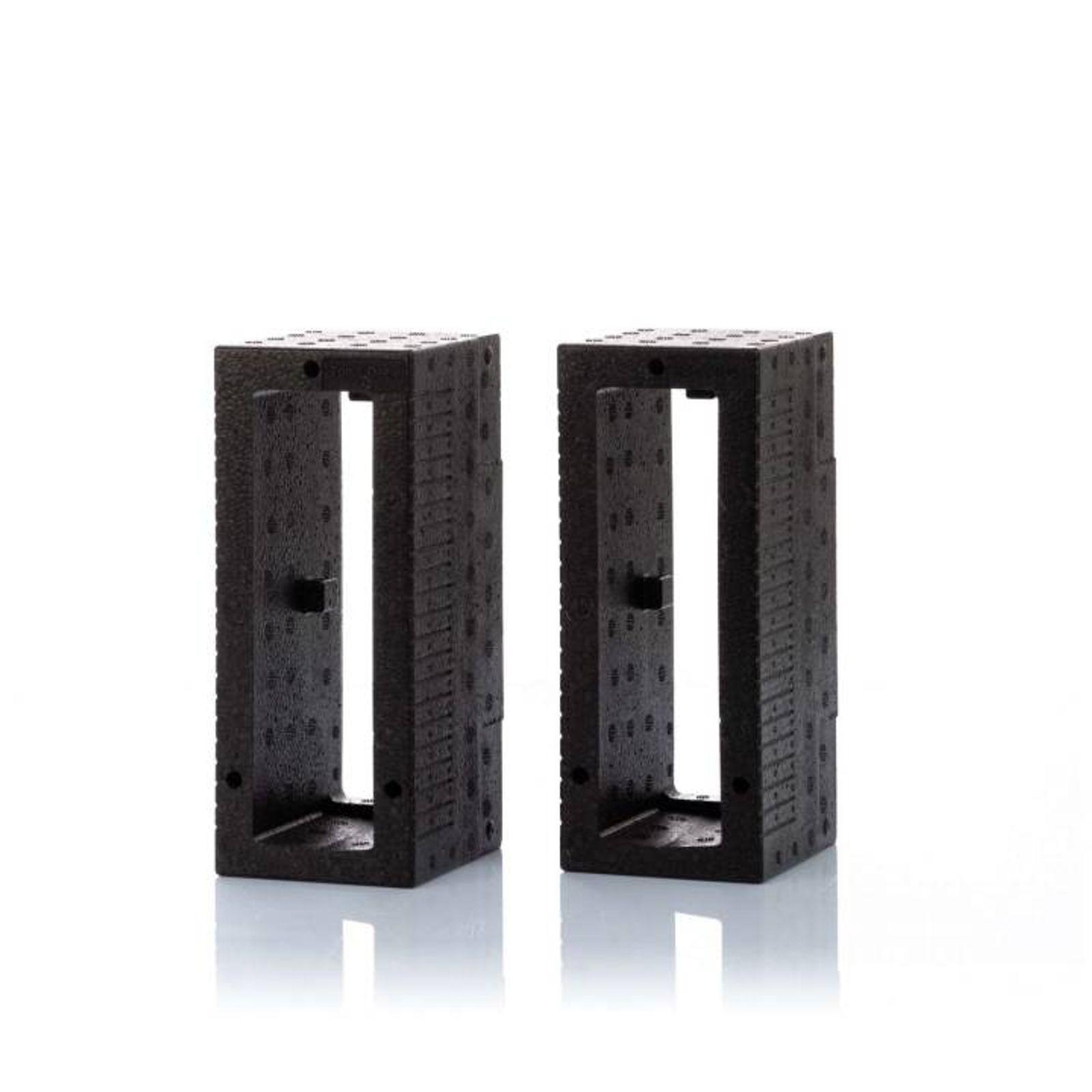

- 2 x Kanal-Adapter

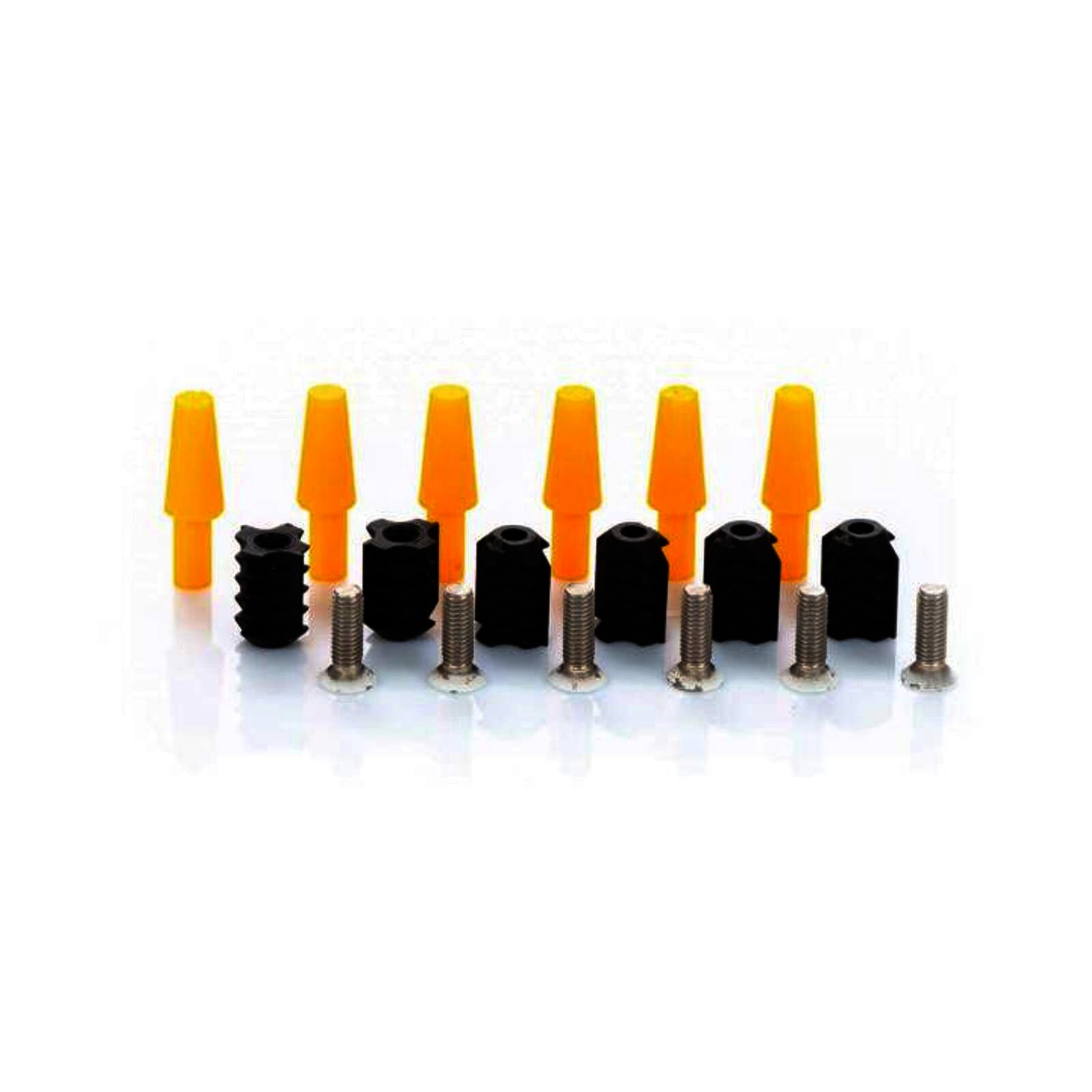

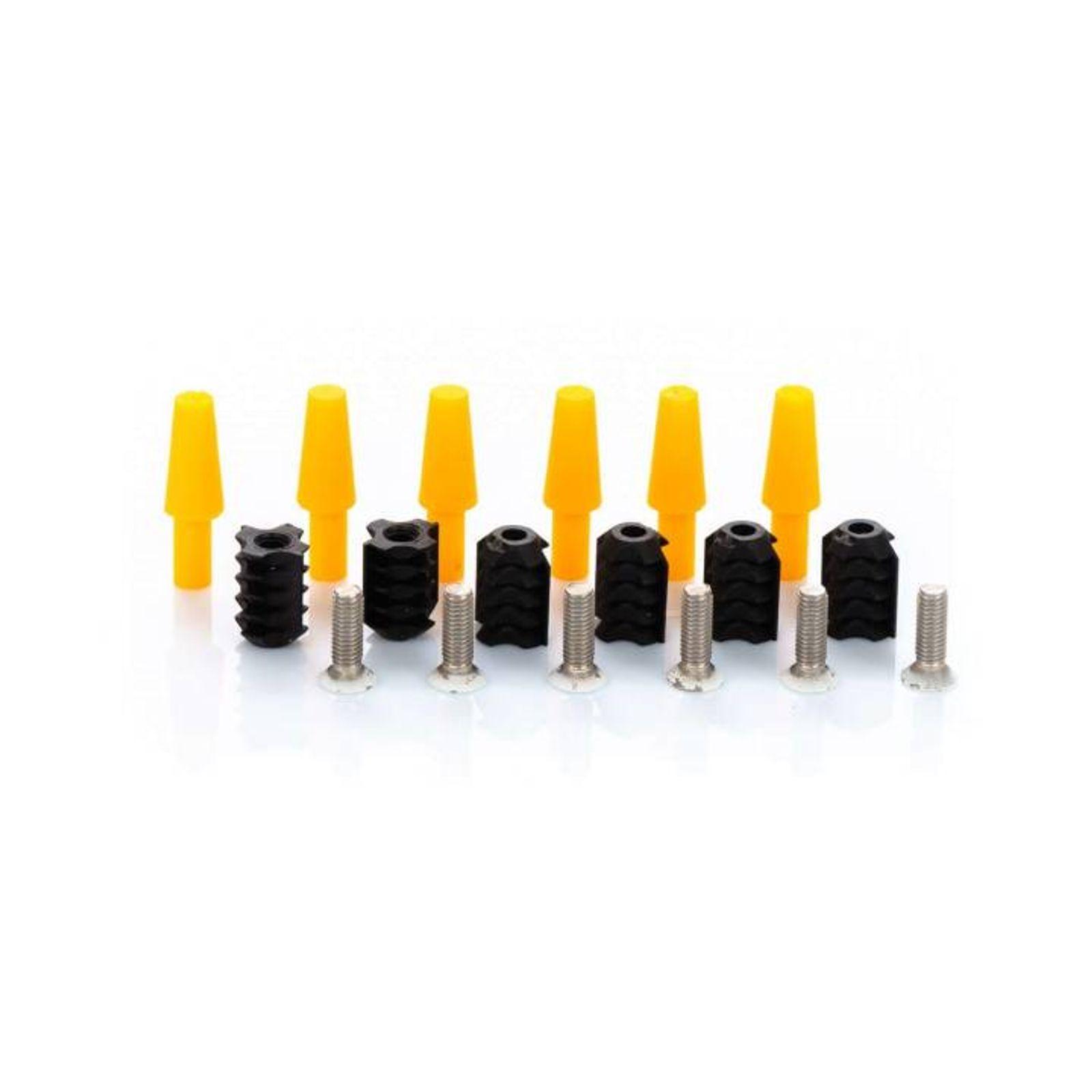

- 6 x EPP-Einsatz M5

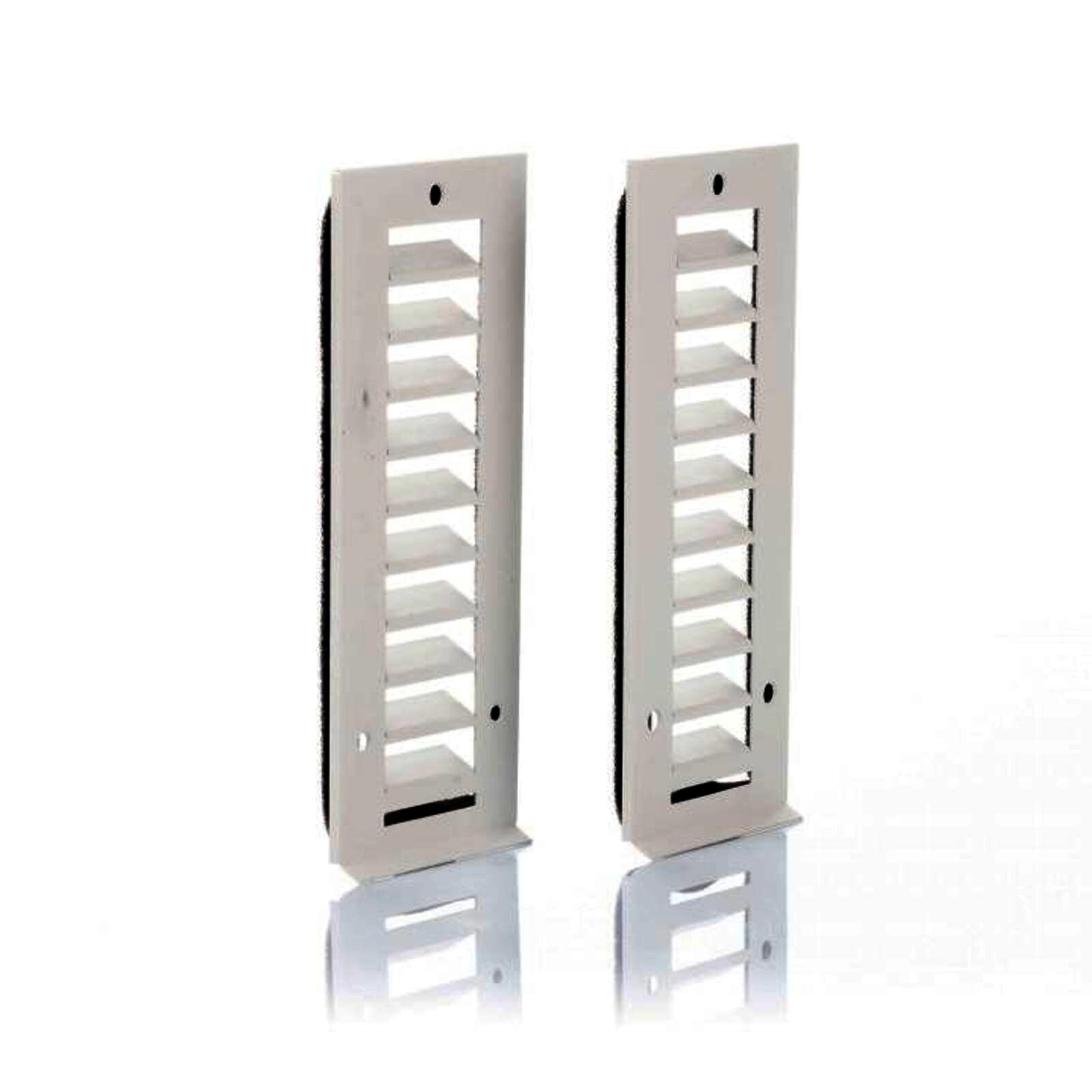

- 2 x Auslassgitter mit vorkonfektioniertem Quelldichtband
- 6 x Senkkopfschraube M5x16
