Zehnder Rahmen mit Deckel Verteiler 4-fach 50 bis 80 mm

Name: Zehnder Rahmen mit Deckel Verteiler 4-fach 50 bis 80 mm
Brand: Zehnder
SKU: 990322040
Price: 98.3 EUR
Availability: InStock

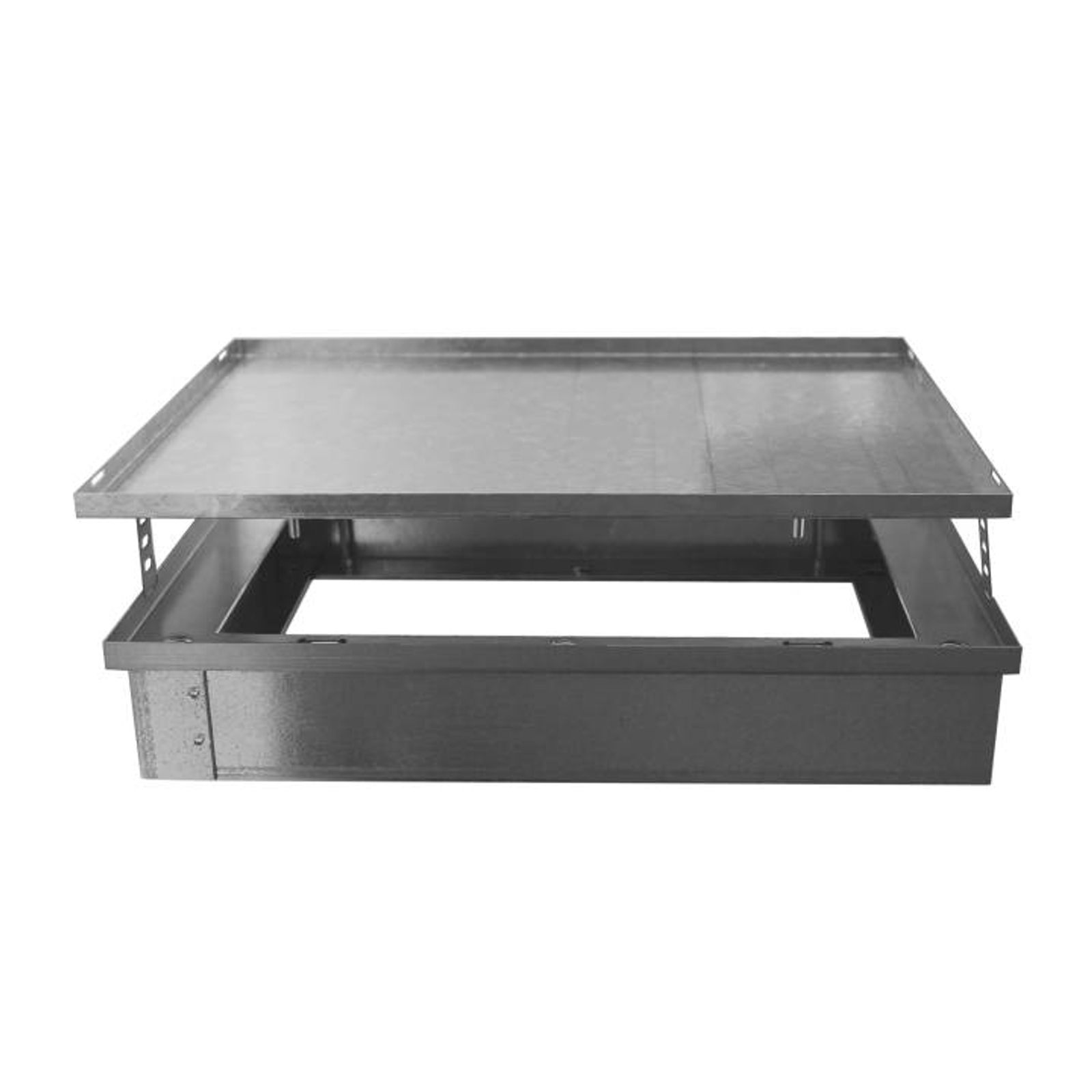

Zehnder Aufsatzrahmen mit Deckel, für den Verteiler flat 51 (4-fach) - zum Freihalten der Revisionsöffnung im Bereich des Fußbodenaufbaues. 50 bis 80 mm.

98,30 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 990322040
Lieferzeit: 1 - 3 Werktage

Zehnder Rahmen mit Deckel für Verteiler flat 51 (4-fach), 50 bis 80 mm

Zehnder Aufsatzrahmen mit Deckel zum Freihalten der Revisionsöffnung im Bereich des Fußbodenaufbaues. Der Rahmen besteht aus verzinktem Stahlblech mit einer Höhenverstelung von 50 bis 80 mm und verfügt über eine Abdeckung zur Aufnahme des Oberbelages.

Der Aufsatzrahmen wird in der Rohbauphase auf den Verteiler flat 51 (4-fach) befestigt und dient danach zum Ausgleich des Estrichaufbaues. Der Bodenbelag wird einfach in die Metallwanne des Revisionsdeckel eingelegt. Der Deckel kann somit fast unsichtbar integriert werden. Die Revisionsöffnung ist nicht begehbar.

Typ: ZE Rahmen mit Deckel Verteiler 4fach, 50 80 mm, Boden
Material Korpus: verzinktes Stahlblech
Material Belagsrahmen: Edelstahl
Verstellhöhe: 50 bis 80 mm

Wofür wird der Zehnder Rahmen mit Deckel für den Verteiler 4-fach benötigt?

Er hält die Revisionsöffnung des Verteilers flat 51 im Bereich des Fußbodenaufbaus frei und ermöglicht eine fast unsichtbare Integration in den Bodenbelag.

Für welchen Verteiler ist der Rahmen ausgelegt?

Er passt zum Zehnder Verteiler flat 51 in der 4-fach Ausführung.

Welchen Höhenausgleich ermöglicht der Rahmen?

Der Rahmen gleicht eine Verstellhöhe von 50 bis 80 mm aus.

Aus welchem Material besteht der Rahmen?

Der Korpus besteht aus verzinktem Stahlblech, der Belagsrahmen aus Edelstahl.

Wann wird der Rahmen montiert?

Er wird bereits in der Rohbauphase auf dem Verteiler flat 51 befestigt, um später den Estrichaufbau auszugleichen.

Wie wird der Bodenbelag in den Deckel integriert?

Der Bodenbelag wird einfach in die Metallwanne des Revisionsdeckels eingelegt, sodass der Deckel im fertigen Boden fast unsichtbar wird.

Ist die Revisionsöffnung begehbar?

Nein, die Revisionsöffnung ist nicht für Begehung beziehungsweise punktuelle Belastung ausgelegt.

Wer sollte den Rahmen montieren?

Die Montage erfolgt sinnvollerweise durch die ausführende Fachfirma im Rahmen der Rohinstallation der Lüftungsanlage und des Estrichaufbaus.

Wofür dient die Revisionsöffnung im späteren Betrieb?

Sie ermöglicht den Zugang zum Verteiler für Einregulierung, Reinigung oder Wartung, ohne den Bodenbelag aufwendig öffnen zu müssen.

Ist der Rahmen auch für andere Verteilergrößen erhältlich?

Ja, es gibt eine passende Ausführung auch für den Verteiler flat 51 in 6-fach Ausführung sowie mit größerem Höhenausgleich von 80 bis 130 mm.

Wie oft muss der Rahmen gewartet werden?

Da es sich um ein rein mechanisches Bauteil handelt, ist keine gesonderte Wartung notwendig, eine Sichtprüfung bei Zugriff auf die Revisionsöffnung genügt.

Muss beim Einbau auf die Ausrichtung geachtet werden?

Ja, der Rahmen sollte waagerecht und bündig zur geplanten Oberkante des Fußbodenbelags ausgerichtet werden.

1x Zehnder Rahmen mit Deckel Verteiler 4-fach, 50 bis 80 mm, Boden
