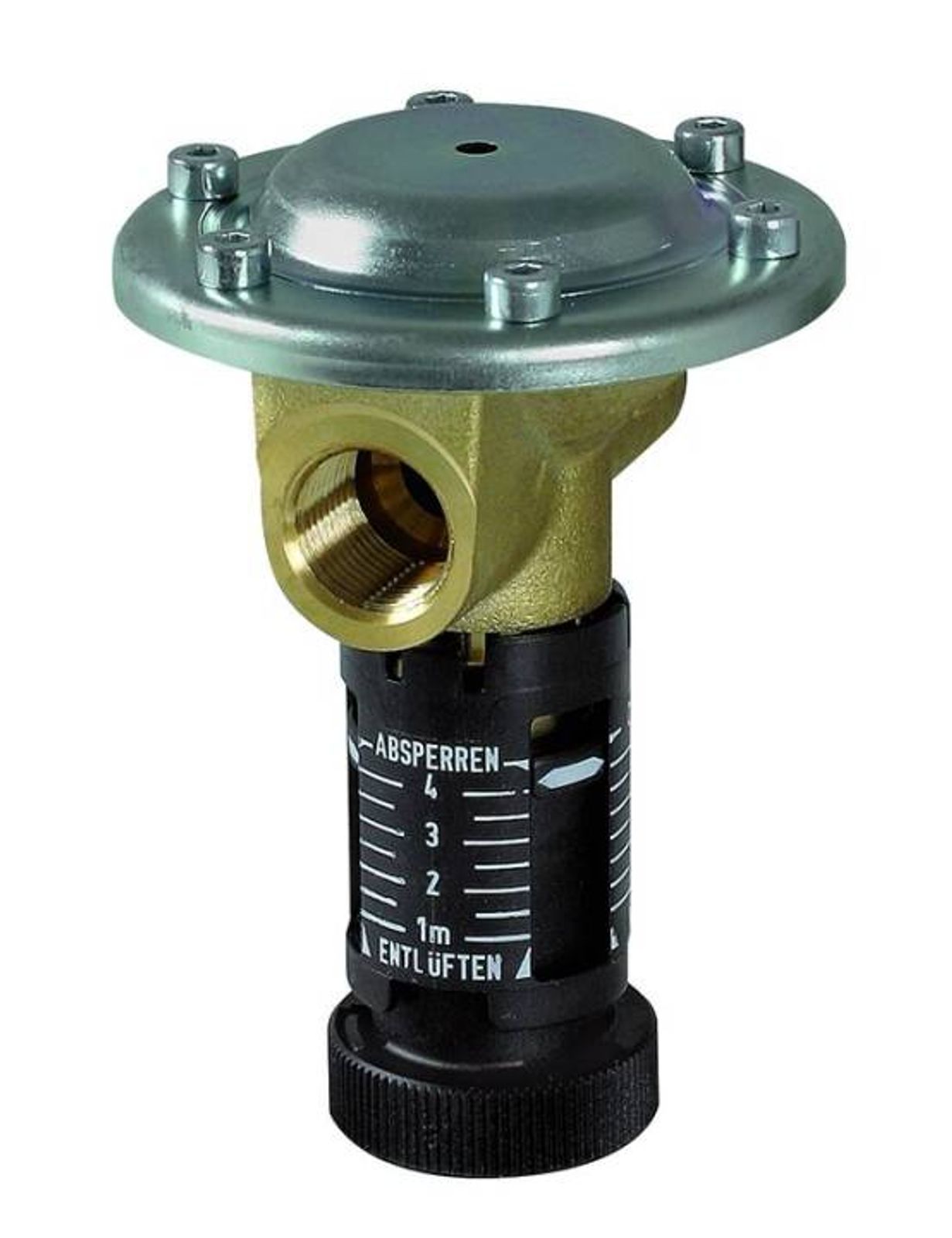

Afriso Membran Antiheberventil MAV-Universal

Afriso Membran Antiheberventil MAV-Universal – Bild 2 von 2

Afriso Membran Antiheberventil MAV-Universal

Name: Afriso Membran Antiheberventil MAV-Universal
Brand: Afriso
SKU: 20139
Price: 37.68 EUR
Availability: InStock
Rating: 5.0 (4 reviews)

Das Afriso Membran Antiheberventil MAV-Universal ist geeignet für die Medien Heizöl, Dieselkraftstoff, Bioheizöl sowie Biodiesel.

37,68 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 20139
Lieferzeit: 1 - 3 Werktage

Membran Antiheberventil MAV-Universal von Afriso

Für ölführende Rohrleitungen in Heizölverbraucheranlagen, bei denen ein ölführender Leitungsabschnitt unterhalb des maximalen Tankfüllstandes liegt. MAV verhindert bei Undichtheit das Aushebern (Auslaufen) von Heizöl aus dem Tank. Geeignet für die Medien Heizöl (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel mit max. 20 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten.

Das MAV ist stufenlos einstellbar auf eine Absicherungshöhe von 1–4 m zur optimalen Anpassung an die örtlichen Gegebenheiten. Der Einstellwert entspricht der Differenz zwischen Einbauhöhe und tiefstem Punkt der Ölleitung. MAV sperrt mit Federkraft und öffnet mit Unterdruck aus dem Saugbetrieb der Pumpe. Druckwasserdicht bis 10 m Wassersäule. Gegebenenfalls ist eine Druckausgleichseinrichtung zu installieren.

Einstellung Absicherungshöhe	1–4 m (entspricht Einbauhöhe), stufenlos
Anschlussgewinde	Beidseitig G3/8 Innengewinde
Einbaulage	Beliebig
Öldurchfluss	Max. 220 l/h
Temperatureinsatzbereich	Medium/Umgebung: -25/+40 °C
Vakuumdichtheit	Bis -1 bar
Prüfdruck	Max. 6 bar
Gehäusewerkstoff	Messing
Bauaufsichtlicher Verwendbarkeitsnachweis	DIBt: Z-65.50-415
Lieferumfang	Membran-Antiheberventil mit Plombierset

Was ist ein Membran-Antiheberventil und wofür wird es benötigt?

Ein Membran-Antiheberventil, kurz MAV, ist eine Sicherheitseinrichtung gegen Aushebern (SgA) in Heizölverbraucheranlagen. Es verhindert, dass bei einer Undichtheit in der Ölleitung Heizöl unkontrolliert aus dem Tank ausläuft. Das Ventil sitzt in der Saugleitung und schließt im Stillstand des Brenners durch Federkraft.

Wann muss ein Antiheberventil eingebaut werden?

Ein Antiheberventil ist immer dann notwendig, wenn ein ölführender Leitungsabschnitt unterhalb des maximalen Tankfüllstands liegt. In diesem Fall könnte eine Leckage dazu führen, dass der Tankinhalt durch die undichte Stelle ausläuft. Das Wasserhaushaltsgesetz (WHG) und die TRwS 791 schreiben den Einbau in diesen Fällen vor.

Wie funktioniert das Afriso MAV-Universal genau?

Das MAV-Universal sperrt die Saugleitung mit Federkraft, solange die Ölpumpe steht. Läuft der Brenner an, erzeugt die Pumpe einen Unterdruck, der das Ventil öffnet und den Öldurchfluss freigibt. Bei einer Leckage reicht der entstehende Unterdruck nicht aus, um die Feder zu überwinden, sodass das Ventil geschlossen bleibt und kein Heizöl auslaufen kann.

Auf welche Absicherungshöhe lässt sich das MAV-Universal einstellen?

Die Absicherungshöhe lässt sich stufenlos zwischen 1 und 4 Metern einstellen, wodurch sich das Ventil an nahezu jede örtliche Einbausituation anpassen lässt.

Wie ermittelt man den richtigen Einstellwert am Ventil?

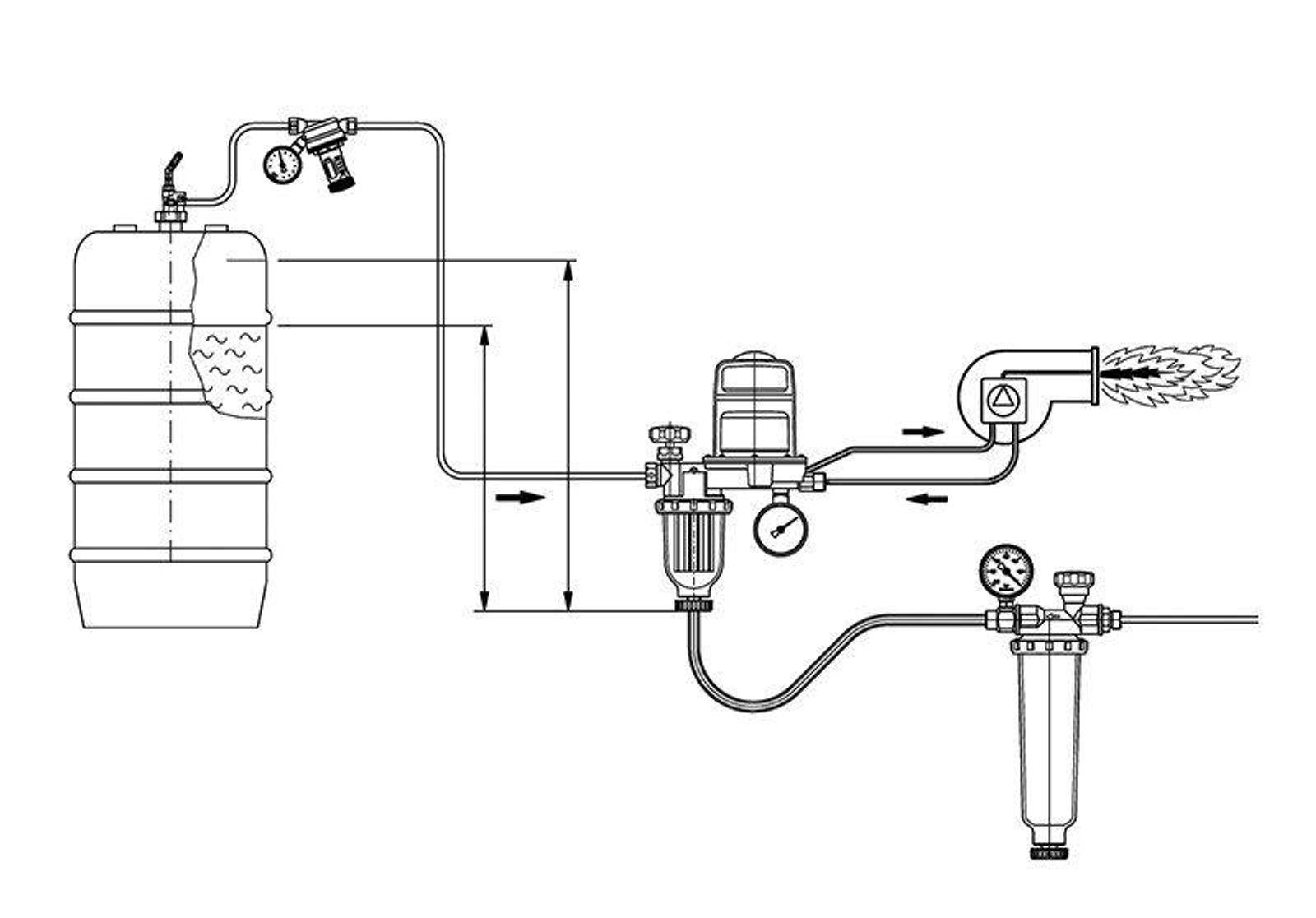

Der Einstellwert entspricht der Höhendifferenz zwischen dem Einbauort des MAV und dem tiefsten Punkt der ölführenden Leitung. Dieser Wert wird am Handrad des Ventils eingestellt und anschließend mit der beiliegenden Plombe gegen unbefugtes Verstellen gesichert.

Welches Anschlussgewinde hat das MAV-Universal?

Das Ventil verfügt beidseitig über ein G3/8-Innengewinde, wodurch sich die gängigen Verschraubungen in Heizölleitungen problemlos anschließen lassen.

In welcher Einbaulage darf das MAV-Universal montiert werden?

Die Einbaulage ist beliebig. Das Ventil kann waagerecht, schräg oder senkrecht eingebaut werden, solange es oberhalb des maximal zulässigen Tankfüllstands sitzt.

Welcher maximale Öldurchfluss ist beim MAV-Universal möglich?

Das Ventil ist für einen maximalen Öldurchfluss von 220 Litern pro Stunde ausgelegt, was für die meisten haushaltsüblichen Ölheizungen ausreicht.

Für welche Brennstoffe ist das MAV-Universal geeignet?

Das Ventil ist freigegeben für Heizöl nach DIN 51603-1, Dieselkraftstoff nach EN 590 sowie für Bioheizöl und Biodiesel mit einem Anteil von bis zu 20 % FAME.

Kann das MAV-Universal auch in hochwassergefährdeten Gebieten eingesetzt werden?

Ja, das Ventil ist druckwasserdicht bis 10 Meter Wassersäule und damit auch für den Einsatz in hochwassergefährdeten Gebieten geeignet.

Welcher Temperaturbereich ist für das MAV-Universal zulässig?

Das Ventil ist für Medium- und Umgebungstemperaturen von -25 °C bis +40 °C ausgelegt und dadurch auch für den Außeneinsatz geeignet.

Aus welchem Material besteht das Gehäuse des Ventils?

Das Gehäuse besteht aus Messing, einem robusten und korrosionsbeständigen Werkstoff, der sich seit Jahren im Heizölbereich bewährt hat.

Wozu dient das im Lieferumfang enthaltene Plombierset?

Mit dem Plombierset wird der eingestellte Wert der Absicherungshöhe gegen unbefugtes Verstellen gesichert. Das ist wichtig, weil bei einer einstellbaren Sicherheitseinrichtung gegen Aushebern jede Veränderung erkennbar sein muss.

Muss ein Antiheberventil regelmäßig überprüft werden?

Ja, die Funktion sollte regelmäßig kontrolliert werden, idealerweise im Rahmen der allgemeinen Prüfung der Öltankanlage. Ohne besondere gesetzliche Vorgaben empfiehlt sich eine jährliche Kontrolle durch einen Fachbetrieb.

Wer darf das MAV-Universal einbauen und einstellen?

Einbau, Inbetriebnahme und Wartung dürfen nur von autorisiertem Fachpersonal durchgeführt werden, da es sich um ein sicherheitsrelevantes Bauteil in der Heizölanlage handelt.

Gibt es eine bauaufsichtliche Zulassung für das MAV-Universal?

Ja, das Ventil verfügt über den bauaufsichtlichen Verwendbarkeitsnachweis des Deutschen Instituts für Bautechnik (DIBt) mit der Nummer Z-65.50-415.

Was unterscheidet ein mechanisches von einem elektrischen Antiheberventil?

Ein mechanisches Ventil wie das MAV-Universal öffnet durch den Unterdruck der Ölpumpe und schließt durch Federkraft, ganz ohne Stromanschluss. Ein elektrisches Ventil ist dagegen stromlos geschlossen und öffnet erst, wenn der Brenner mit Strom versorgt wird. Mechanische Ventile sind daher meist einfacher zu installieren, da kein zusätzlicher elektrischer Anschluss nötig ist.
