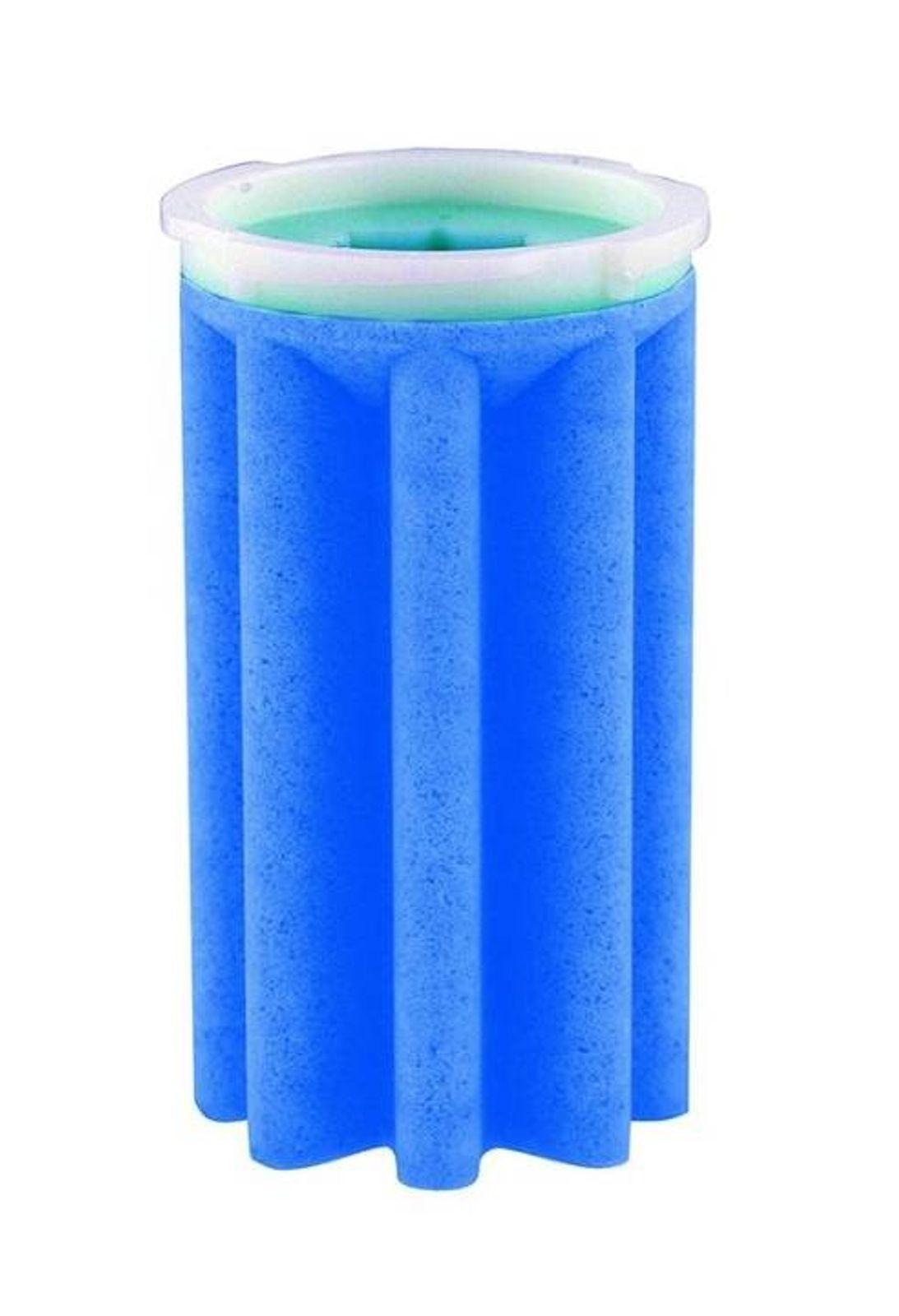

Afriso automatischer Heizölentlüfter FloCo-Top-2KM Si inkl. Sikusieb kurz, 50 - 70 µm
74,35 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 70110
- Lieferzeit
- 1 - 3 Werktage
Afriso Automatischer Heizölentlüfter FloCo-Top-2KM Si inkl. Sikusieb kurz, 50 - 70 µm
Anwendung
Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel (EN 14214) mit max. 20 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten. FloCo-Top-2 kann in jede Anlage eingebaut werden. Bei Brennern mit einem Ölverbrauch < 20 l/h empfiehlt sich die Mehrfachfilterung, bei größeren Anlagen ist der Heizölentlüfter auf Einfachfilterung einzustellen.
Beschreibung
Automatischer Heizölentlüfter in Sicherheitsausführung mit integriertem Filter, Absperrventil und Unterdruck-Manometer. Gehäuse mit Umschaltventil für Mehrfachfilterung sowie Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank. Kompakte Entlüfterhaube aus transparentem Kunststoff mit 2-Schwimmer-Sicherheitssystem gegen Austreten des Ölschaums durch die Entlüftungsbohrung. Der Anschluss für den Entlüftungsschlauch erfolgt unauffällig von der Seite. Das Rücklauföl wird zur Entlüftung über die Schwimmerkammer geleitet und kann direkt dem Vorlauf beigemischt oder durch Umschalten eines Ventils einem erneuten Filtervorgang unterzogen werden. Bei der Mehrfachfilterung sorgt das Rücklauföl für eine erhöhte Strömungsgeschwindigkeit, die Filtertasse ist dadurch permanent mit entlüftetem Öl befüllt. Im Serviceeinsatz zeigt das Unterdruck-Manometer das Pumpenvakuum an. Mit geschlossenem Absperrhahn kann die Saugleistung der Brennerpumpe überprüft werden. Ein angestiegener Unterdruck gibt Auskunft über die Filterverschmutzung. Die Entleereinrichtung macht jeden Filterwechsel zu einer sauberen Angelegenheit: Schlauch aufstecken, Entleerventil öffnen, Überwurfmutter der Filtertasse lösen und Öl kontrolliert ablassen. Beim turnusmäßigen Brennerschlauchwechsel ist zusätzlich ein Bypassventil zu öffnen, wodurch das Öl aus der Schwimmerkammer in die Filtertasse und über die Entleereinrichtung abläuft. Druckwasserdicht bis 10 m Wassersäule.
Vorteile
- Mehrfachfilterung für höchsten Fraktionsabscheidegrad von Schmutzpartikeln
- Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank
- Entleereinrichtung für schnellen und sauberen Filterwechsel
- Bypassventil zum einfachen und sauberen Brennerschlauchwechsel
- 2-Schwimmer-Sicherheitssystem verhindert das Austreten von Ölschaum
- Unterdruck-Manometer zeigt notwendigen Filterwechsel an
- Rohranschluss über Universalverschraubung oder Normverschraubung
- Geringe Bauhöhe für mehr Platz in beengten Einbausituationen
- Einfache Montage über Klicksystem und AFRISO Universal- oder Normverschraubung
- Materialien beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit max. 20 % FAME
- Proofed Barrier bei Montage mit Entlüftungsschlauch
- Druckwasserdicht bis 10 m Wassersäule - ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten
| Anschlüsse Brennerseite: | G 3/8 AG mit 60 ° Konus für Brennerschläuche |
| Tankseite: | G 3/8 IG |
| Düsenleistung: | Max. 100 l/h |
| Rücklaufstrom: | Max. 120 l/h |
| Abscheideleistung Luft / Gas: | > 4 l/h |
| Einbaulage: | Schwimmergehäuse senkrecht nach oben |
| Temperatureinsatzbereich: | Medium/Umgebung Max. 60 °C |
| Betriebsüberdruck: | Max. 0,7 bar (entspricht statischer Ölsäule von ca. 8 m) |
| Prüfdruck: | 6 bar |
| Unterdruckmanometer: | Anzeigebereich - 0,7/+ 0,9 bar |
| Abmessungen | |
| Breite: | 183 mm |
| Höhe: | 254 mm |
| Tiefe: | 103 mm |
| Material | |
| Gehäuse: | Zink-Druckguss |
| Entlüfterhaube: | Transparenter Kunststoff |
| Filtertasse: | Transparenter Kunststoff |
Wofür wird der Afriso Heizölentlüfter FloCo-Top-2KM Si eingesetzt?
Was ist der Unterschied zwischen einem Einstrang- und einem Zweistrangsystem?
Für welche Brennstoffe ist der FloCo-Top-2KM Si geeignet?
Kann der Entlüfter auch mit Bioheizöl oder Biodiesel betrieben werden?
Was bedeutet das 2-Schwimmer-Sicherheitssystem?
Wofür dient das eingebaute Unterdruck-Manometer?
Was ist der Unterschied zwischen Einfach- und Mehrfachfilterung?
Wie wird der Filter gewechselt?
Wofür wird das Bypassventil beim Schlauchwechsel benötigt?
Ist der Entlüfter auch für hochwassergefährdete Gebiete geeignet?
Welche Anschlüsse hat der Heizölentlüfter?
Welche maximale Düsenleistung und welchen maximalen Rücklaufstrom verkraftet das Gerät?
In welcher Einbaulage muss der Entlüfter montiert werden?
Welche Abmessungen hat der Heizölentlüfter?
Was ist im Lieferumfang enthalten?
- Heizölentlüfter
- Universalverschraubungen für Rohre Ø 6 / 8 / 10 mm
- Halterung inkl. Montagematerial
- Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs
- Ablassschlauch
